Giá đỡ/mount Inductive ABL Sensor/Probe cho Sovol SV06

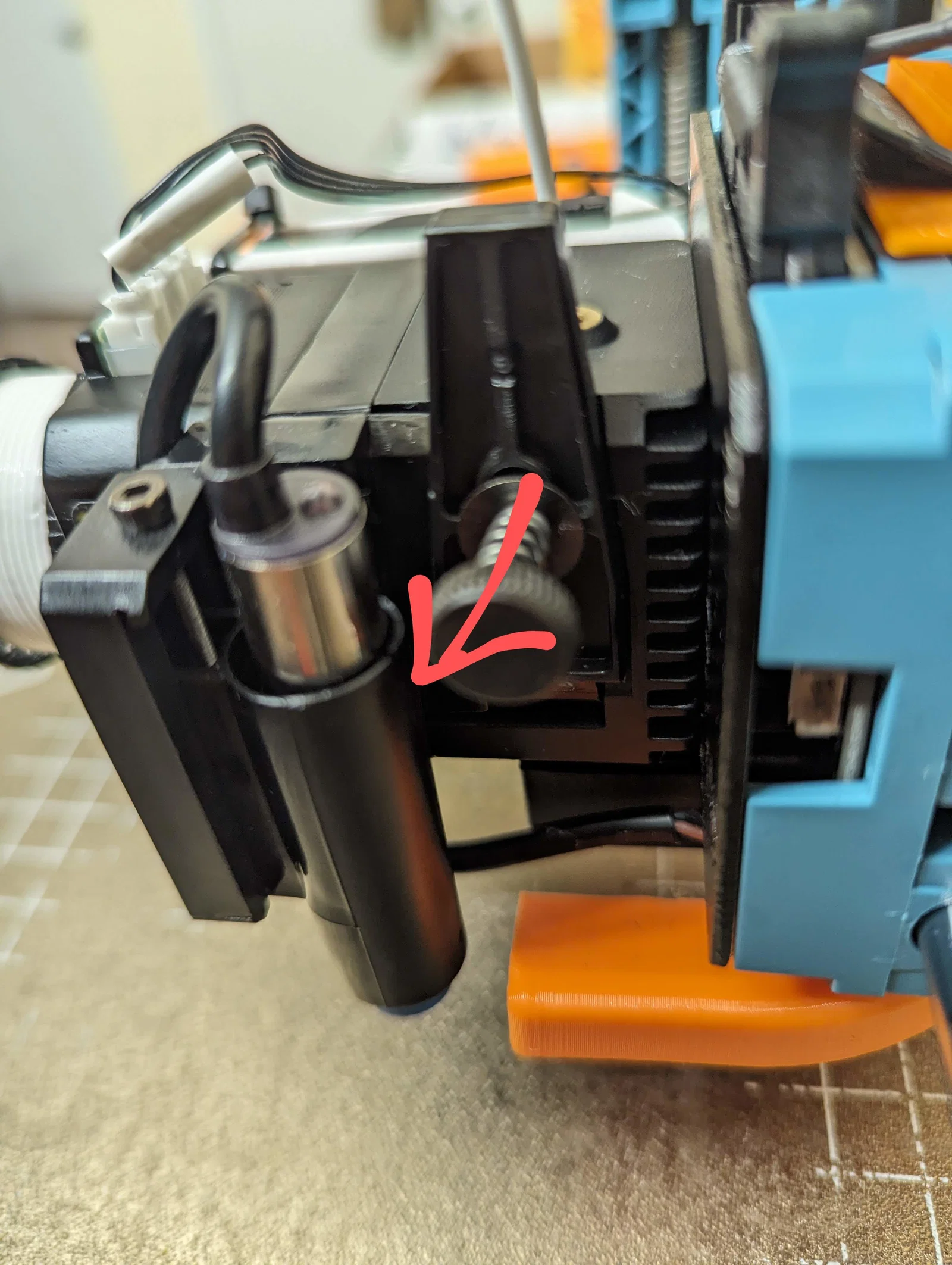

Cái holder zin cho inductive probe / sensor trên con Sovol SV06 của mình bị nứt, nên mình tự thiết kế cái này để thay thế và giữ nó lại.

Tại sao lại làm kiểu thiết kế này?

• Thiết kế gốc của Sovol không dễ in, và còn cần heat-set inserts.
• Mấy thiết kế khác mình thấy trên mạng:
  • Không có cùng offset X và Y như thiết kế của Sovol
  • Là dạng lắp ráp nhiều chi tiết
  • Quá to / quá nặng

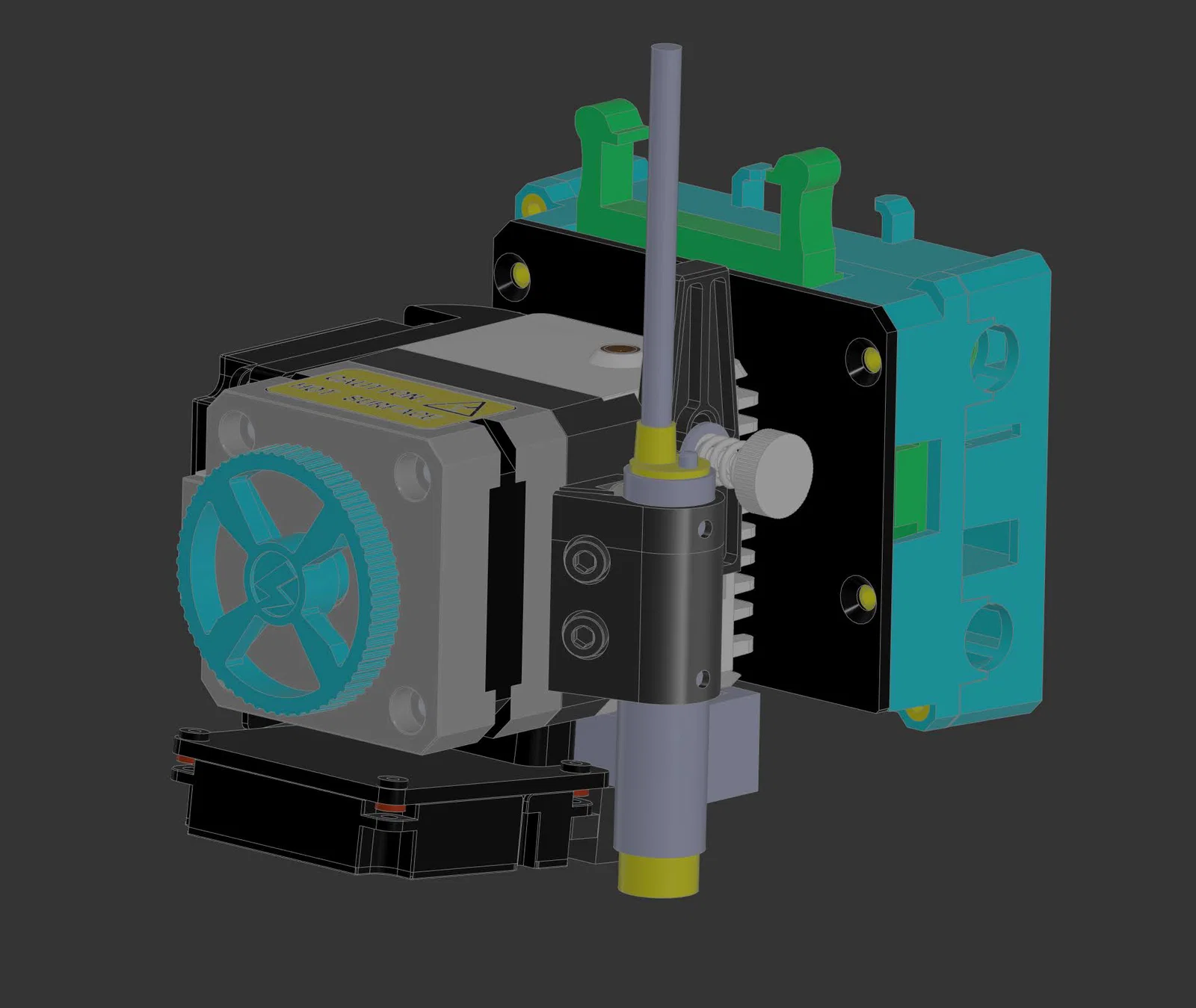

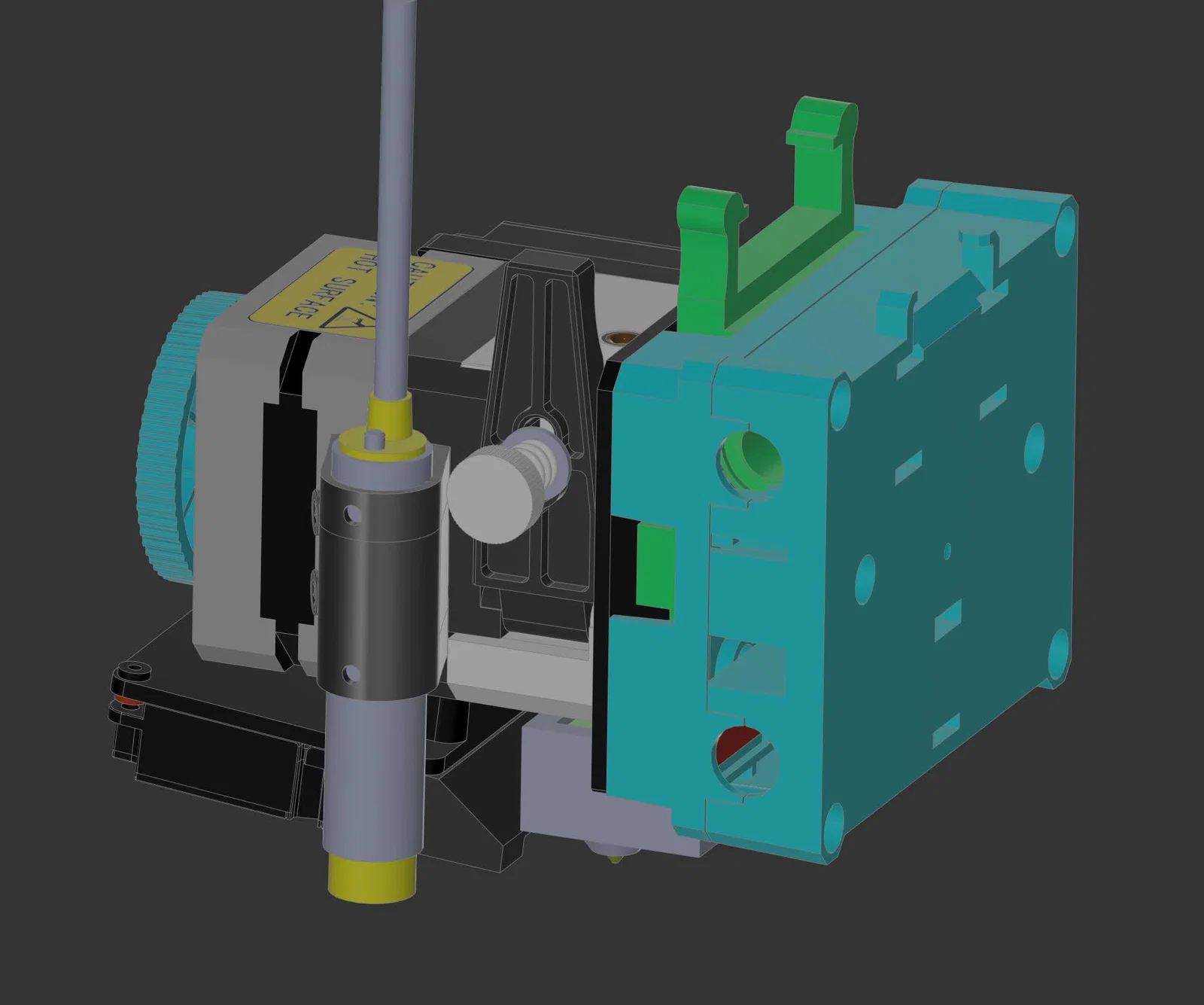

Nên mình bắt tay thiết kế một cái vừa dễ in, dùng cơ cấu compliant một mảnh (1-piece), và vẫn giữ đúng chức năng như thiết kế OEM ban đầu.

In part này với layer 0.2mm và bật organic supports. Nên dùng PETG để chịu nhiệt và có độ dẻo; nếu dùng PLA thì có thể bị nứt.

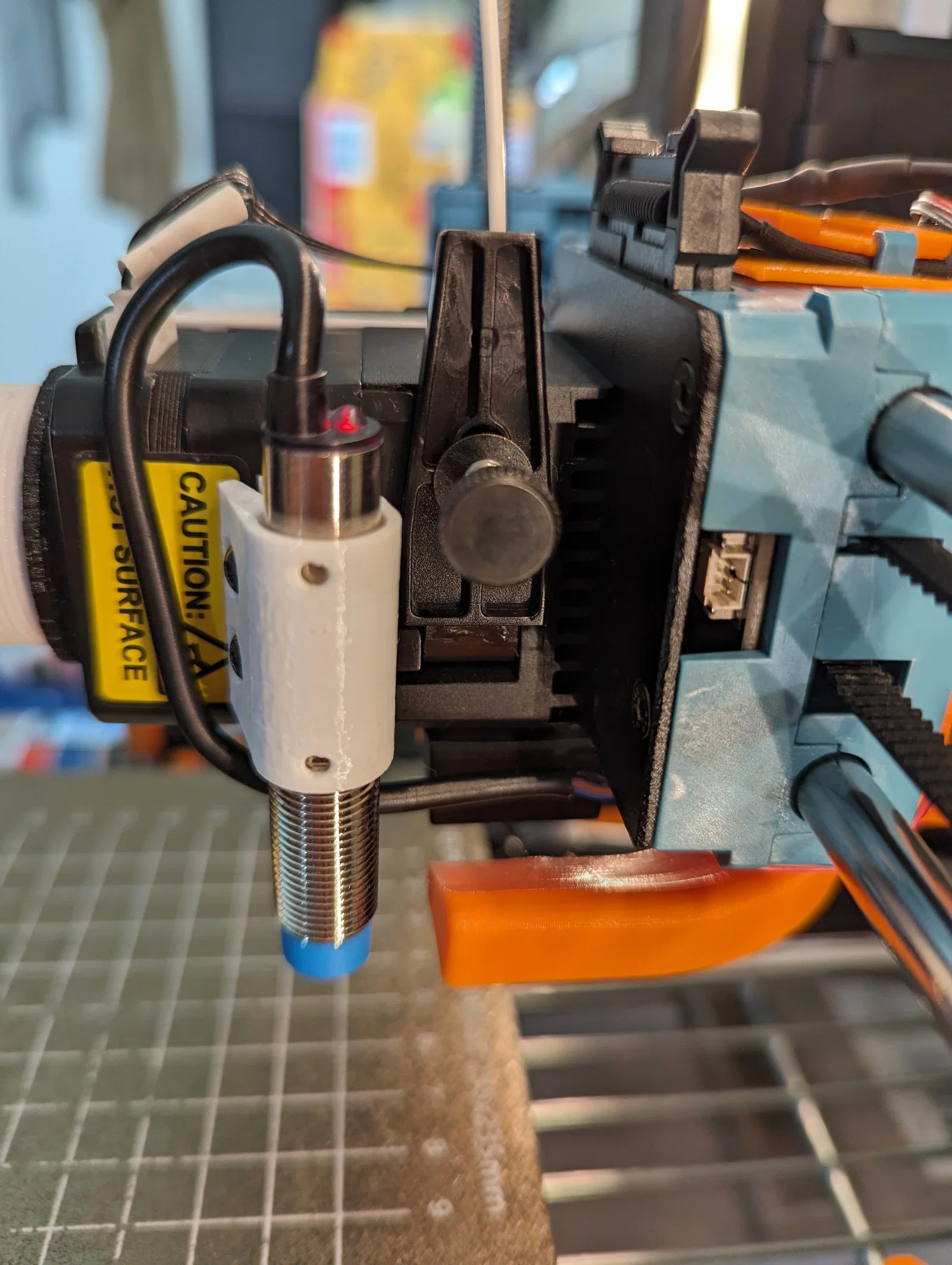

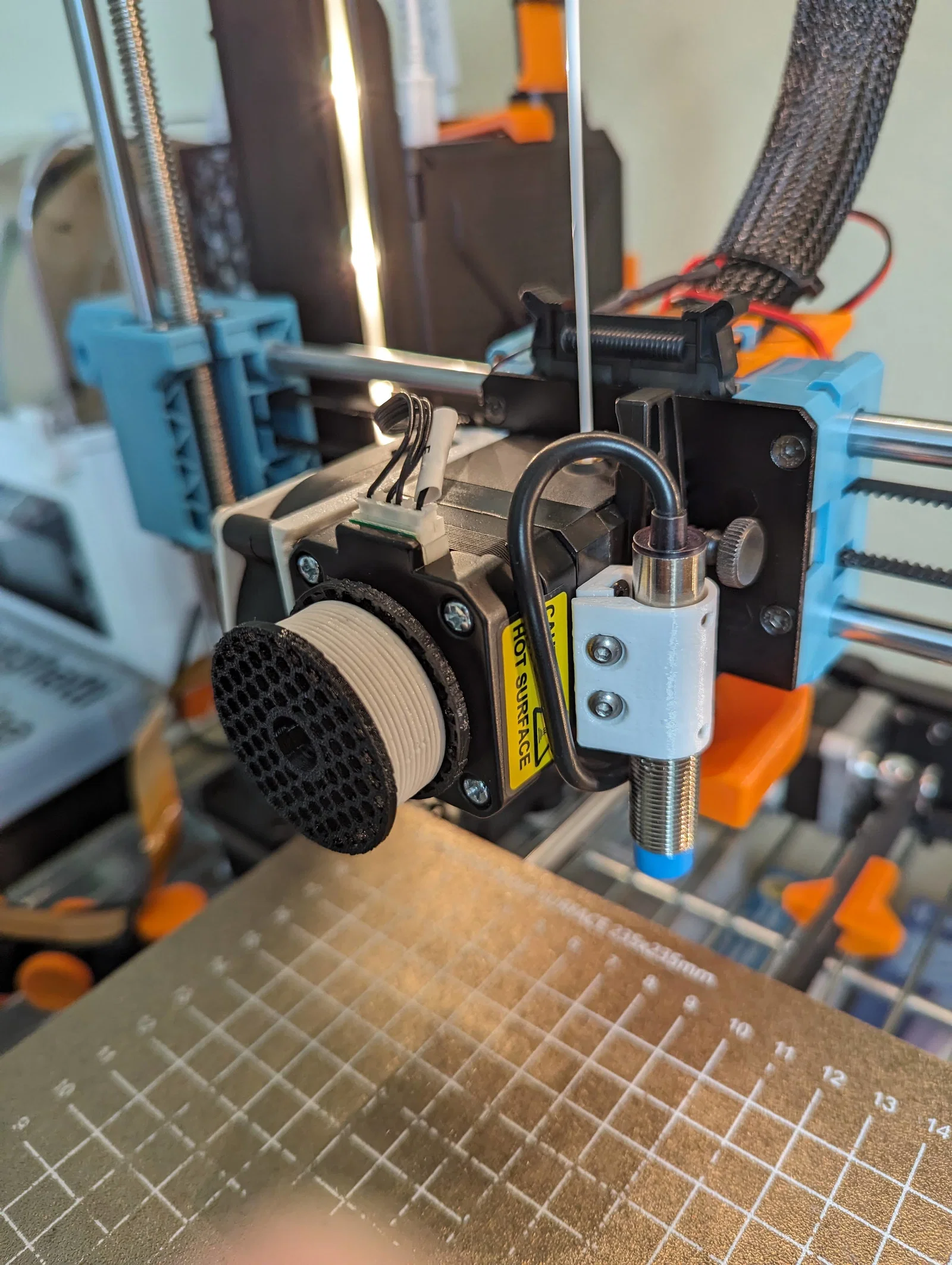

Bạn cũng cần QTY 2 vít M3x6mm button head / socket cap screws để kẹp chặt ABL sensor vào đúng vị trí. Cả bộ mount sẽ bắt lên extruder bằng các vít zin.

Sau khi lắp đúng lại cùng độ cao như trước (nhớ đo độ cao trước nha!), bạn cần hiệu chỉnh lại z-offset và tạo lại bed level mesh.

Có kèm file STEP để remix cho dễ!
