Vỏ Heltec Mesh Node T096/Heltec Wireless Tracker V2 cho pin lipo & anten trong
Vỏ dạng tracker cho Heltec Mesh Node T096 / Heltec Wireless Tracker V2, chừa chỗ cho pin lipo LP103454 và anten dẹt bên trong. Hỗ trợ ốc M3/M2.5 với lỗ âm cho đầu ốc, lắp gọn và chắc.
Mô tả

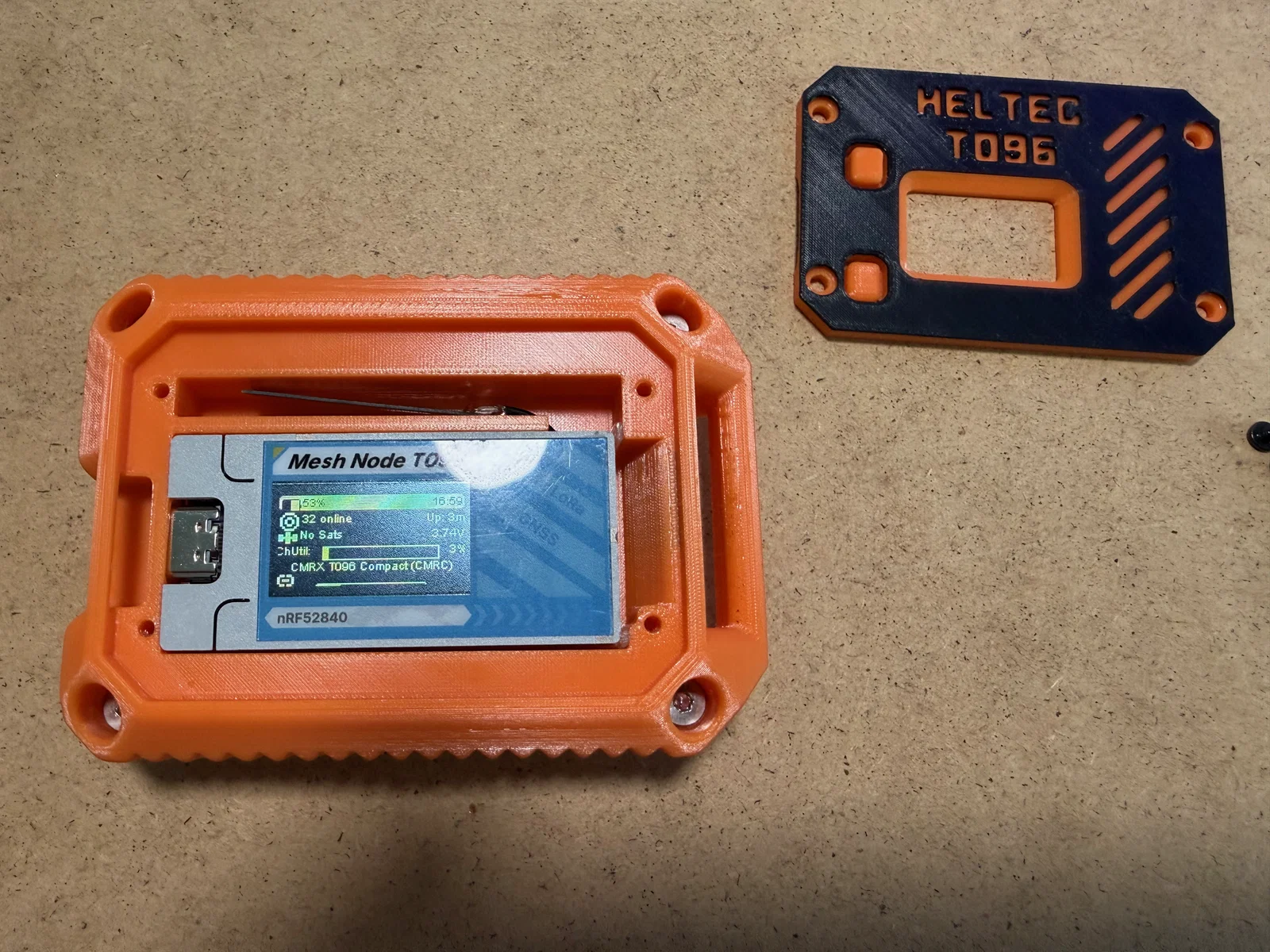

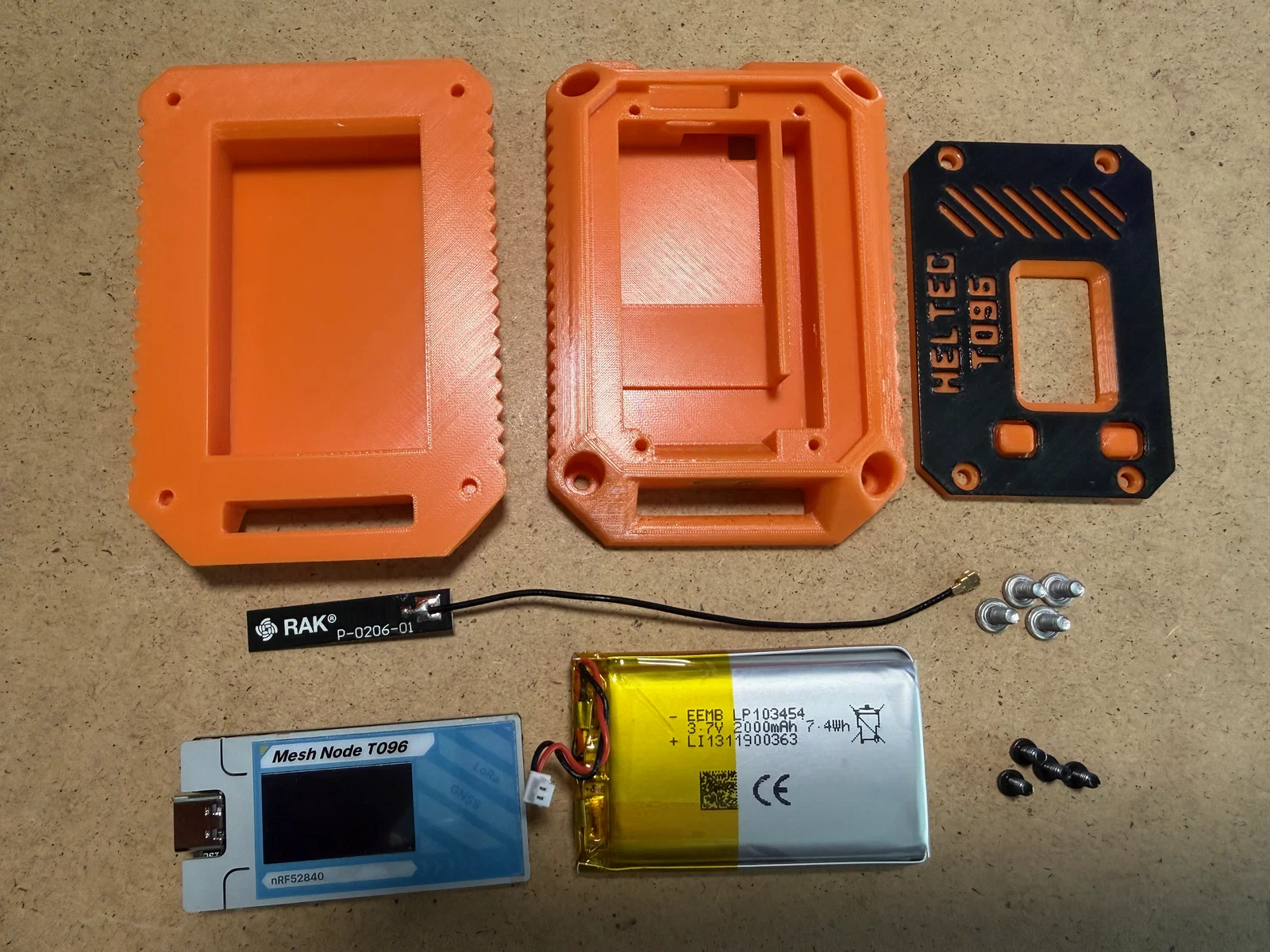

Những thứ bạn cần:

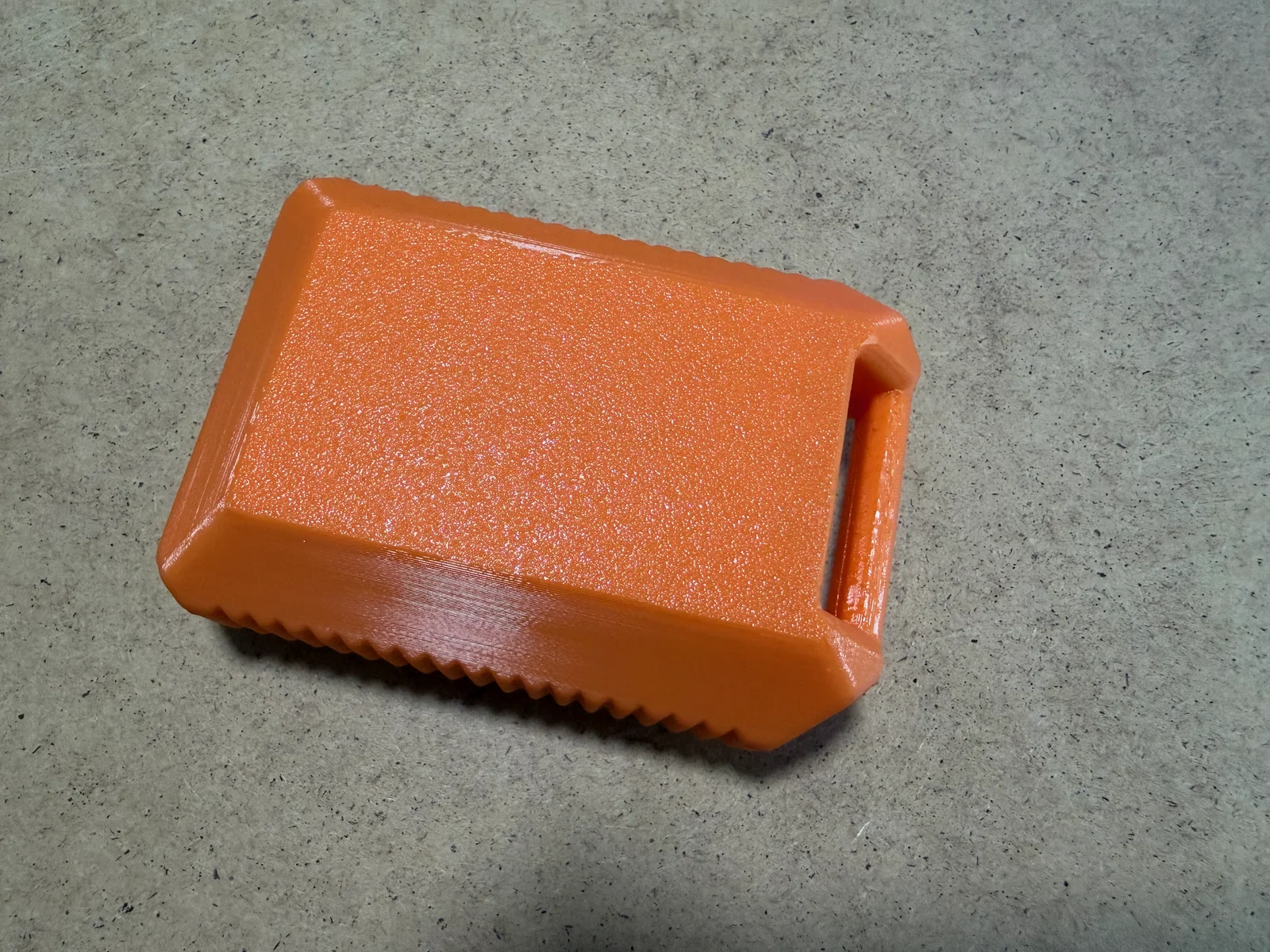

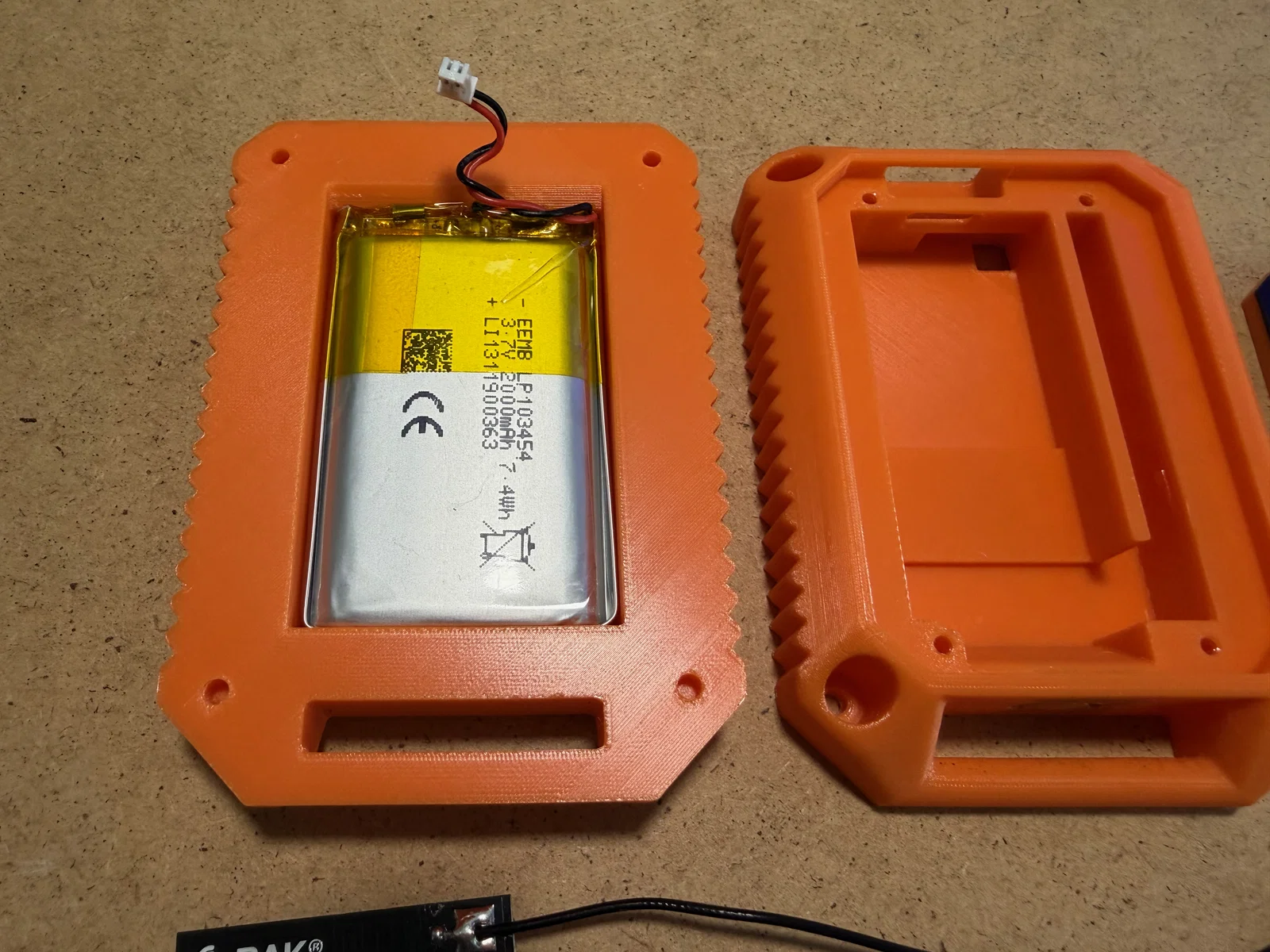

Pin lipo LP103454 (mình dùng loại của EEMB, có bán trên Amazon và Aliexpress) https://www.aliexpress.com/item/10000043885157.html
4x ốc M3 dài 6mm. Các lỗ âm (inset) là 6.2mm cho phần đầu ốc.
4x ốc M2.5 dài 5mm. Các lỗ âm (inset) là 5mm cho phần đầu ốc.

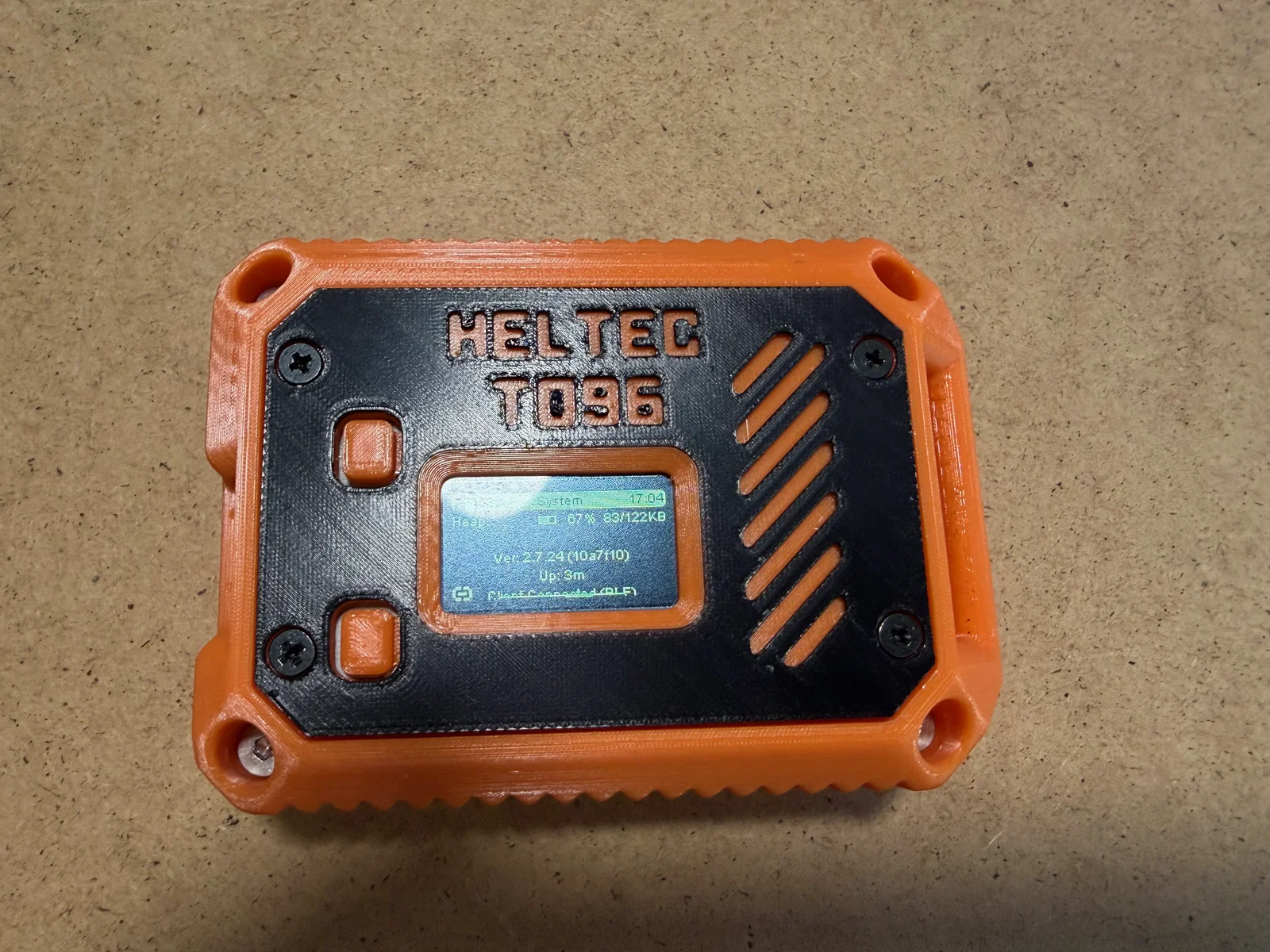

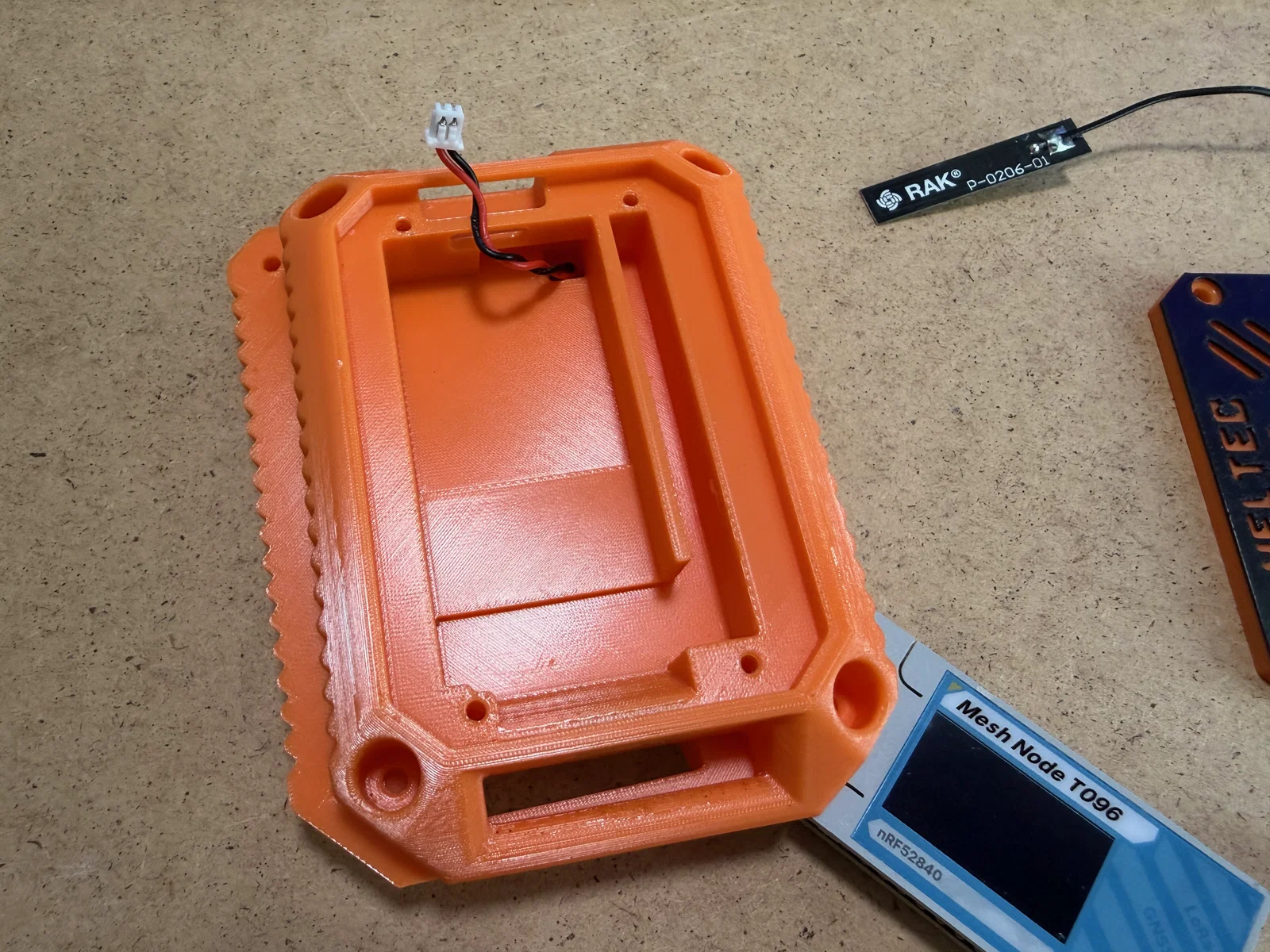

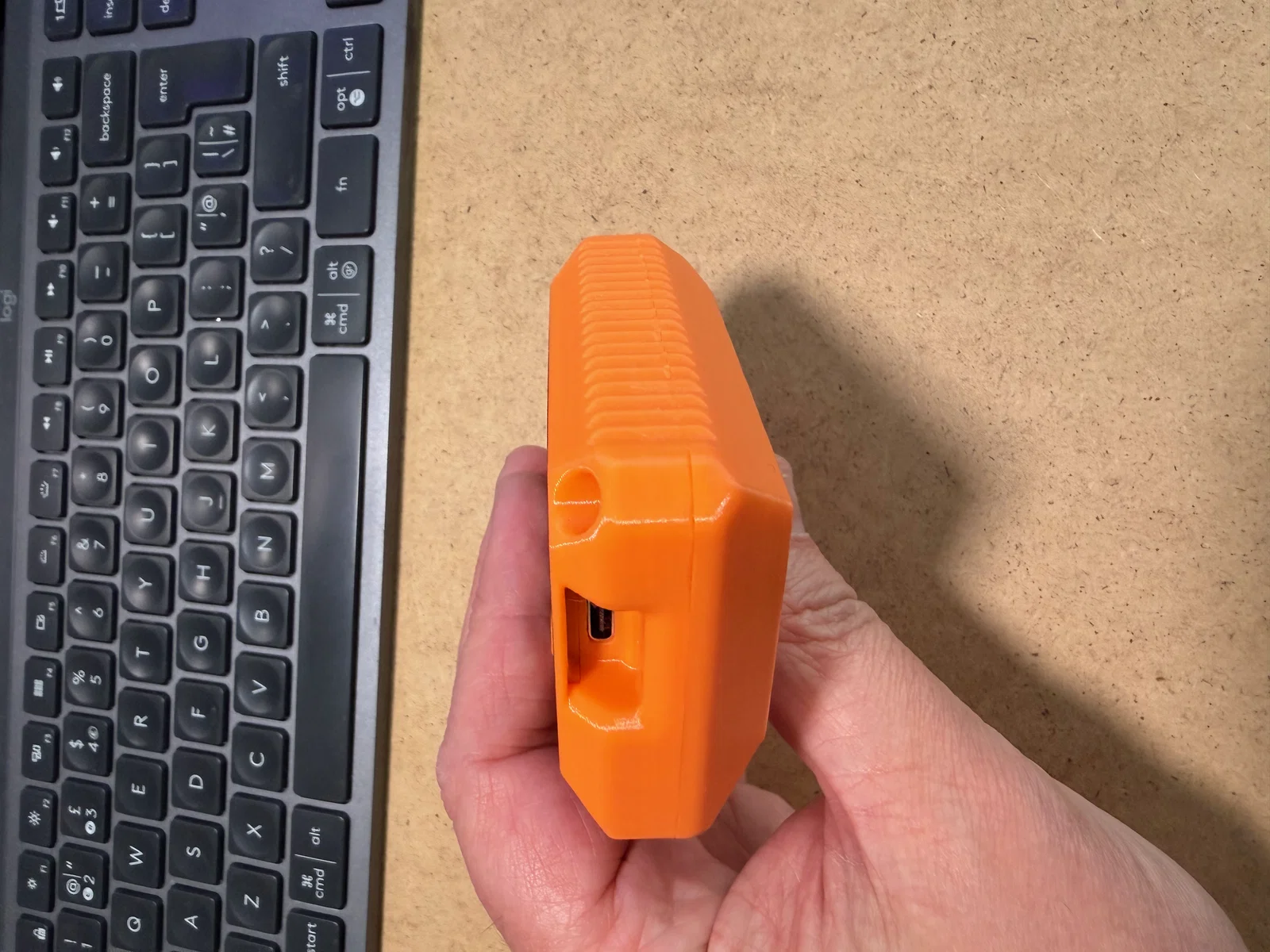

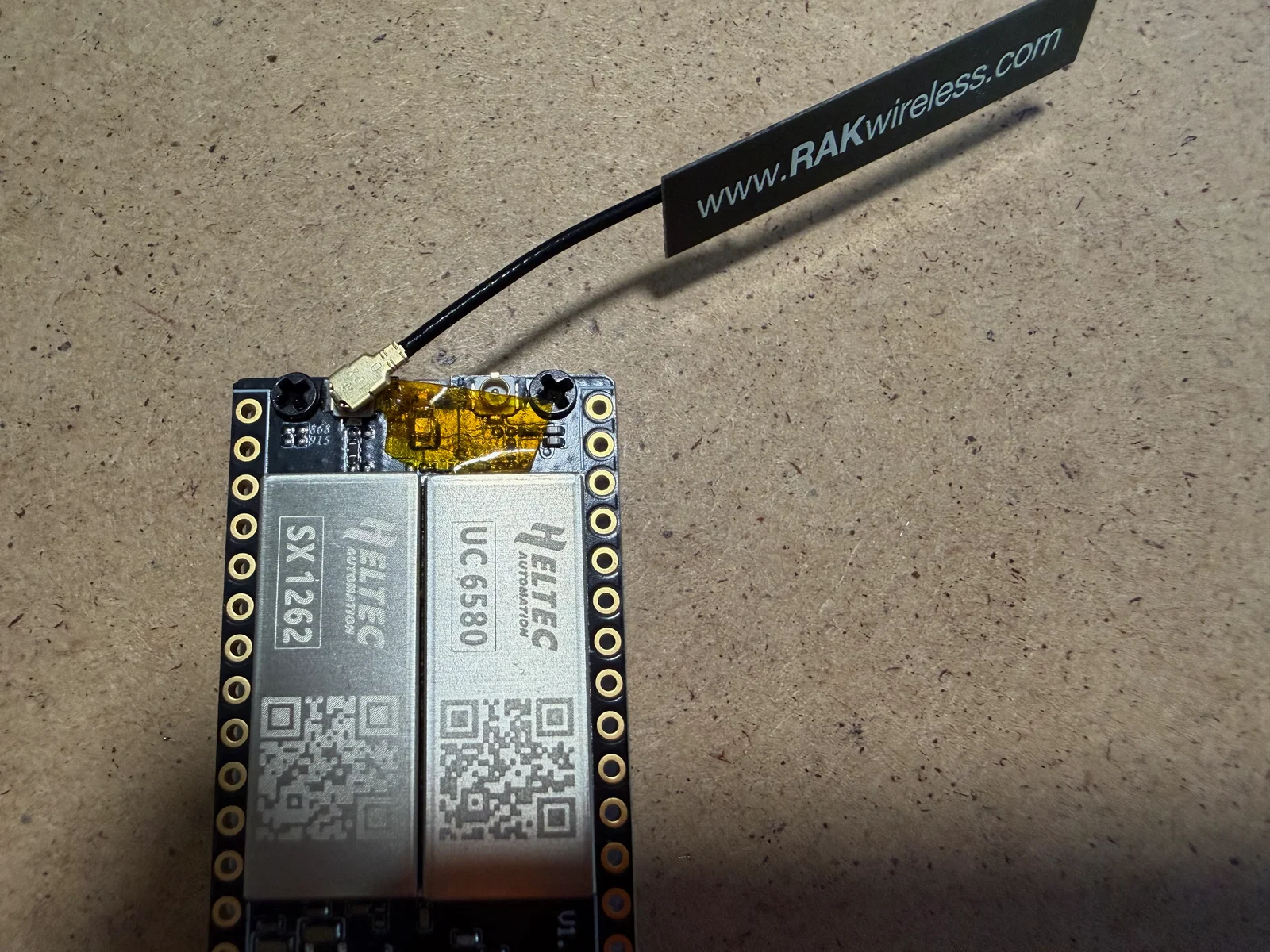

1x anten dẹt (flat antenna), mình dùng anten từ một bộ kit RAK nhưng các loại khác như anten Seeed đi kèm với radio SX1262 cũng dùng được. Mình đã cắt ngắn dây coax trên cái của mình.
Sau khi lắp xong, nhớ đảm bảo anten đã được kết nối trước khi cắm pin!
Mình dùng một đoạn của dây rút (zip tie) để gài vào phần cuối của node, giúp nó được ép sát vào vỏ để khỏi bị xê dịch. Mình phải chừa một khe hở để node trượt vào được mượt mà.
