Mô tả

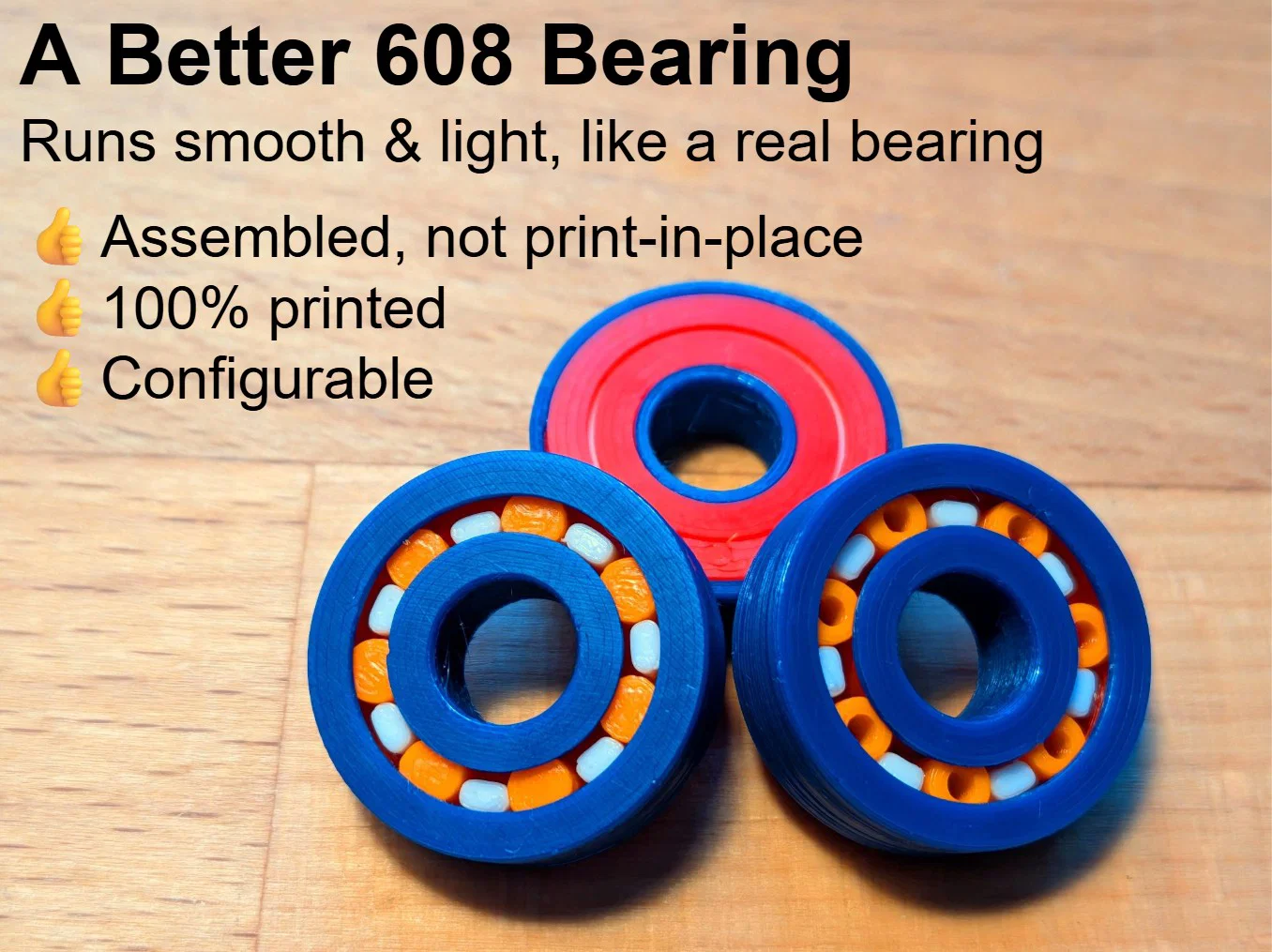

Đây là một mẫu 608 Bearing in 3D mang tính thực dụng, phù hợp cho nhiều dự án DIY.

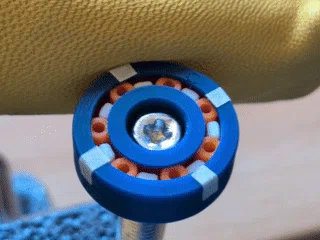

  • Đây là một roller bearing hoạt động đầy đủ, có cage vận hành đúng chuẩn.

  • Chạy mượt như bearing thật, độ khít cao & ma sát thấp.

  • Hầu như không có radial play, giúp vị trí trục (axle) luôn ổn định và dễ đoán trong mọi cụm lắp ráp.

  • Là một cụm lắp (configurable assembly), vượt trội hơn các thiết kế print-in-place (và cả bushing).

  • 100% in 3D, không cần hardware.

  • Phù hợp với hầu hết máy in 3D phổ thông, lắp ráp đơn giản.

Hướng dẫn nhanh (TLDR)

  • Khuyên dùng PLA

  • In với nozzle 0.4 mm ở layer height 0.15 mm

  • Random scarf joints trên contours & inner perimeters

  • Kiểm soát/kiểm tra rollers bị elephant foot

  • Thứ tự lắp; Outer Race --> Inner Race --> Cage --> Rollers (dùng kìm mũi nhọn) --> bấm khớp Outer Cap --> bấm khớp Inner Cap

Mô tả đầy đủ & hướng dẫn

Ưu điểm

Cụm bearing sau khi lắp này thực tế hơn so với các thiết kế Print-in-Place (hoặc bushing):

  • Độ khít tốt hơn vì không cần chừa clearance khi in (khác với PIP).

  • Có thể kiểm tra & hoàn thiện (finish) các bề mặt chạy nếu cần.

  • Có thể dùng vật liệu khác nhau cho rollers (kể cả FLEX!).

  • Có thể tối ưu độ khít rollers theo ứng dụng, cân bằng giữa độ khít và ma sát. Trong file STL có kèm nhiều kích thước rollers khác nhau.

Chi tiết ứng dụng

  • Chịu được tải ngang (lateral loads) ở mức khá.

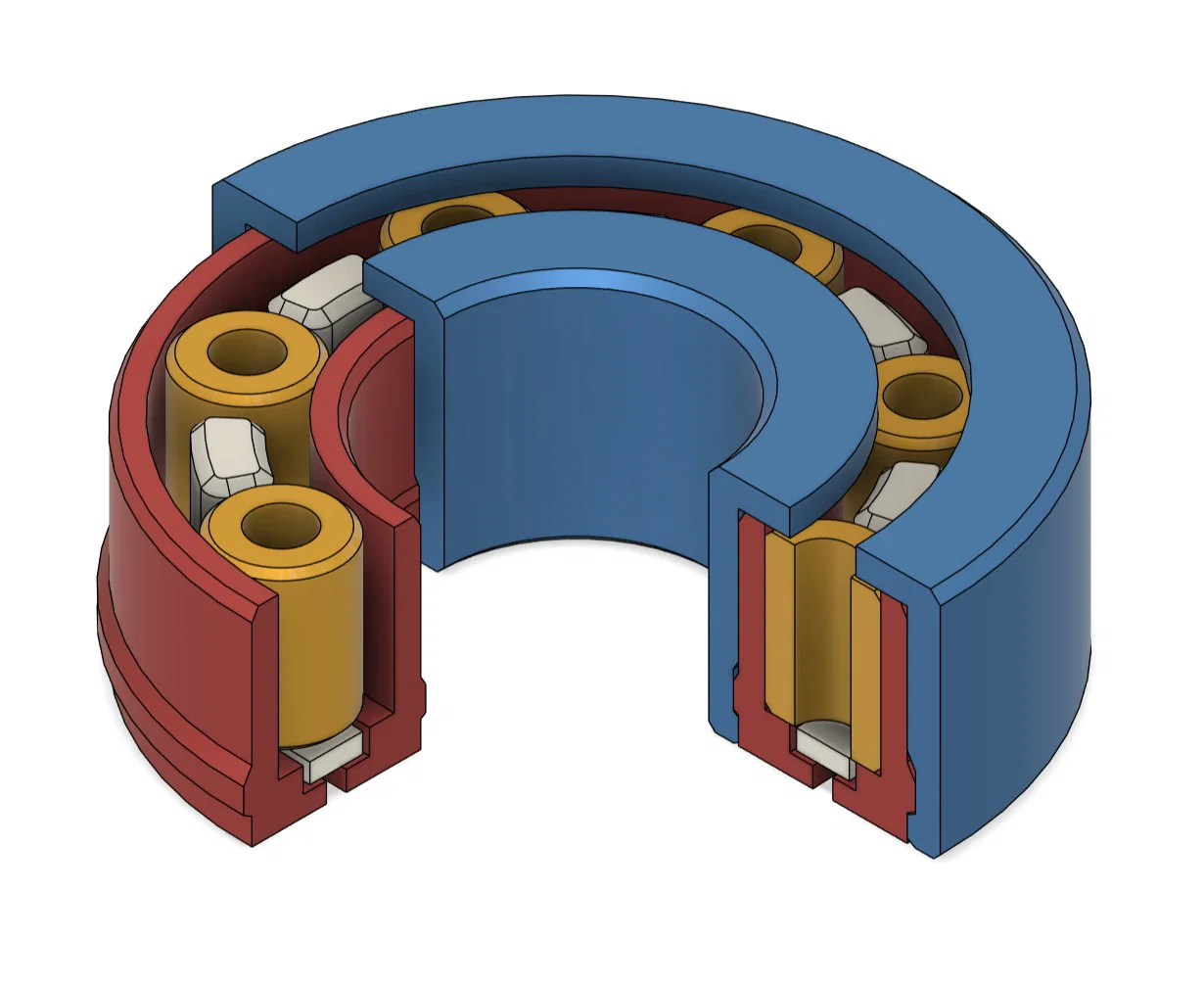

  • Rollers rỗng tạo một chút đàn hồi; cũng có tùy chọn rollers đặc truyền thống.

  • Lắp vừa kiểu drop-in cho các ứng dụng 608 bearing nhẹ.

  • Không предназнач cho ứng dụng tốc độ/lực/nhiệt cao; trường hợp đó nên dùng 608 bearing mua sẵn loại thường.

Hướng dẫn in

Chọn vật liệu

Cho Races, Caps & Cage: khuyên dùng PLA, vật liệu khác có thể dùng được nhưng chưa test

Cho Rollers:

  • PLA dùng ổn, nhưng có thể hơi ồn

  • PETG được khuyên dùng, cho cảm giác chạy “đã” hơn và hạn chế kẹt (binding) theo thời gian khi có tải.

  • FLEX/TPU cũng dùng được! Làm bearing gần như im ru khi chạy (nhưng ma sát sẽ cao hơn chút). Rất hợp nếu cần một bearing thật yên.

Thiết lập slicer

  • Nozzle 0.4 mm

  • Layer height 0.15 mm

  • 2 perimeters, 15% infill

  • Hướng đặt khi in:

    • Không cần supports.

    • STL của Races, Cage và Rollers mặc định đã đúng orientation.

    • Cả 2 STL của Cap nên xoay lại để nằm trên phần flanges.

  • Các thiết lập (Prusa)slicer quan trọng cho kết quả tốt nhất:

    • Random seam position

    • Scarf joint trên Contours (trừ Rollers nếu in riêng)

    • Scarf joint trên Inner Perimeters

  • Kiểm tra/kiểm soát elephant foot, nhất là Rollers. Mình thường in dư 1–2 cái phòng khi có cái nhìn “xấu” hơn.

Note

  • Thời gian in 18 phút trên Prusa Mini hoặc Mk4 nếu in tất cả chi tiết cùng lúc.

  • File 3MF chủ yếu để minh họa nhưng vẫn có thể import vào slicer. Không nên in y nguyên như vậy vì thiết kế này không phải Print-in-Place. Khi import 3MF, hãy sắp xếp lại từng chi tiết trong slicer.

Hậu xử lý (post processing)

Kiểm tra bề mặt lăn của rollers trên inner race và outer race xem có gờ/artefact do in không. Nếu cần, dùng một cái dũa nhỏ rà nhẹ lên cả hai bề mặt chạy để gỡ artefact và làm mịn.

Hướng dẫn lắp ráp

Lưu ý Caps và Races nhìn hơi giống nhau:

  • Outer Cap có đường kính hơi lớn hơn Outer Race

  • Inner Cap có đường kính hơi nhỏ hơn Inner Race

Các bước lắp

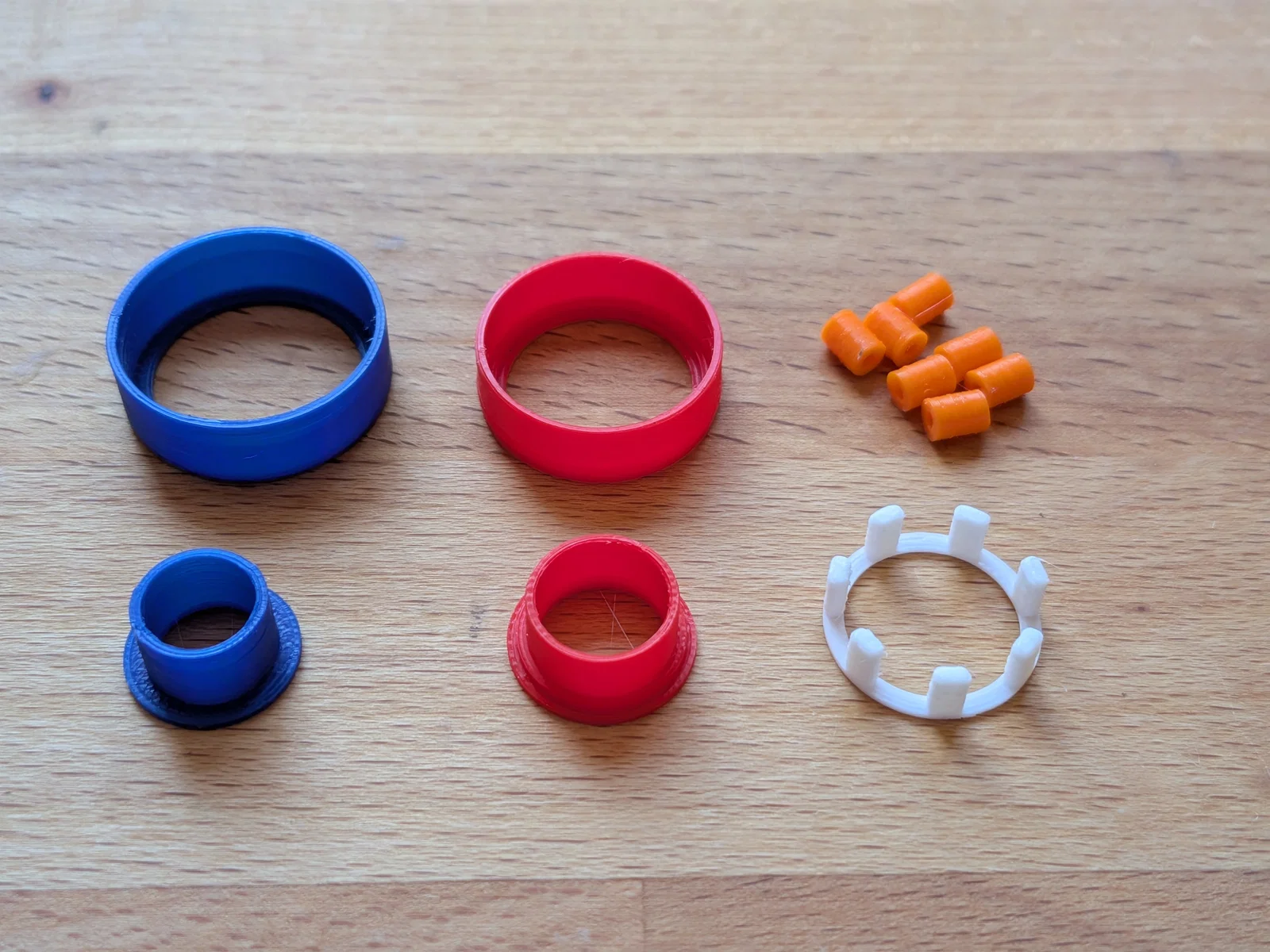

  1. Đặt Inner Race & Outer Race xuống

  2. Đặt Cage, phần ring hướng xuống

  3. Đặt 7 Rollers (kìm mũi nhọn nhỏ sẽ rất tiện)

  4. Đặt & bấm khớp Outer Cap vào cụm bearing

  5. Đặt & bấm khớp Inner Cap vào cụm bearing

  6. Kiểm tra Caps đã ngồi hết cỡ và phẳng (flush) với Races

Ghi chú lắp ráp

  • Đừng nhấc cụm lên trước khi bấm khớp xong cả hai Caps! Bearing sẽ bung ra và rollers sẽ rơi tứ tung. Có thể đặt Inner/Outer Race lên một miếng painter's tape để giữ chúng dính với nhau trong lúc lắp.

  • Tra dầu/mỡ là tùy chọn: không bắt buộc, nhưng sẽ giúp bearing chạy “ngon” hơn một chút.

  Step 1                          Step 3                           Step 3 complete         Step 4 & 5                        Step 6

Chạy rà bearing

Xoay bearing vài vòng để chạy rà; bạn sẽ thấy rollers & cage di chuyển tương đối so với inner race và outer race.

Biến thể (Variants)

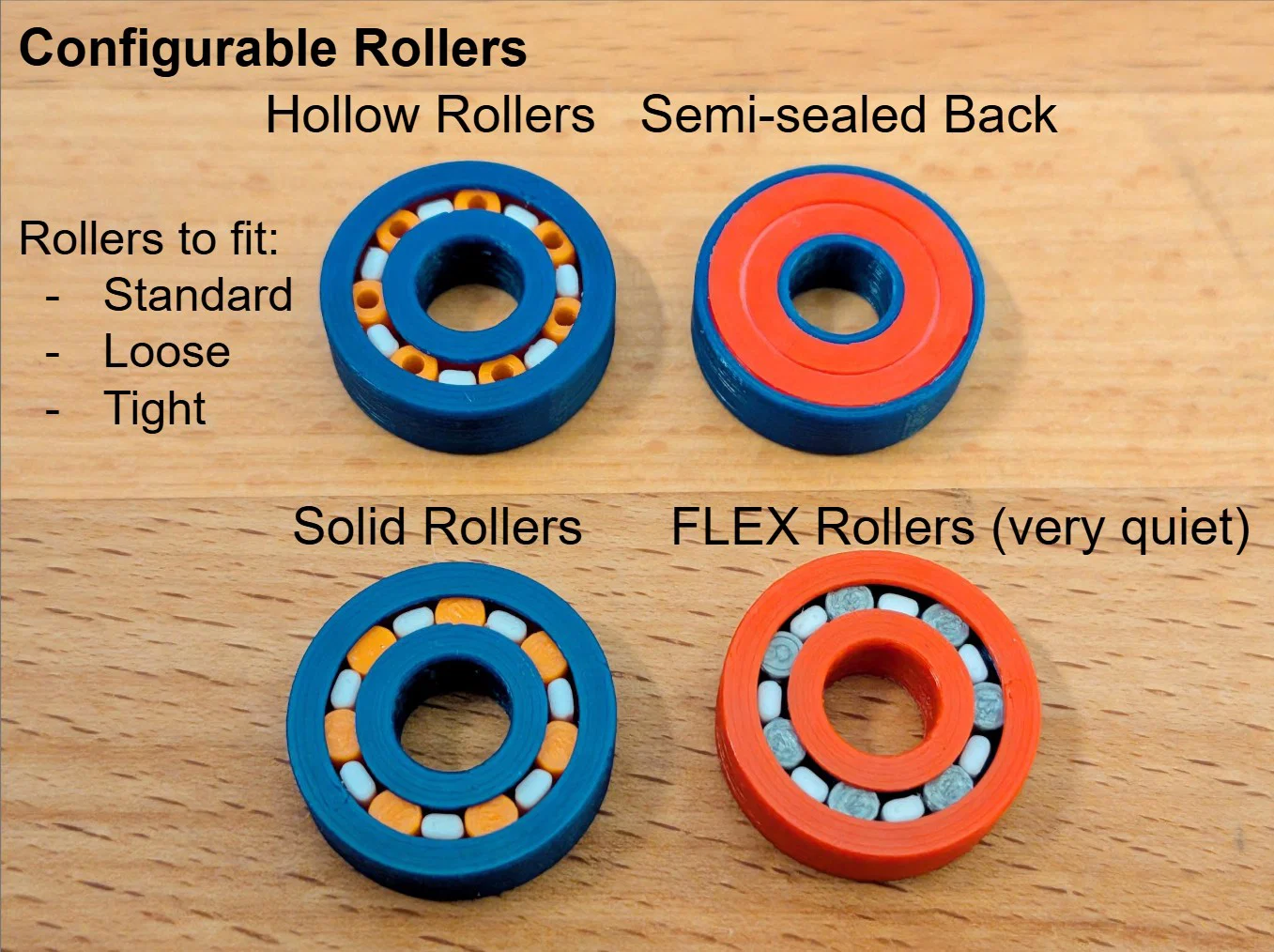

Có kèm một vài biến thể Roller:

  • Solid & Hollow

  • Standard, Tight (+0.05 mm đường kính), Loose (-0.05 mm đường kính)

Bạn cũng có thể scale XY rollers trong slicer để tối ưu độ khít.

Lịch sử chỉnh sửa (Revision History)

Version 2.0 - May 8, 2026: Bản public đầu tiên.

Ghi chú của designer

608 Bearing V1 - Bản gốc, dùng thiết kế lắp khác cho Races và Caps.

Filament Roller 608 Bearing - Một biến thể dùng filament làm roller, lấy cảm hứng từ ý tưởng hay của @firstgizmo. Chạy cực nhẹ và lắp cũng dễ tương tự.

606 Mini Bearing - Mình tò mò không biết concept này thu nhỏ được không, và câu trả lời là có! Bearing 606 này chỉ cỡ đồng xu (dime) mà chạy vẫn ngon như vậy.
