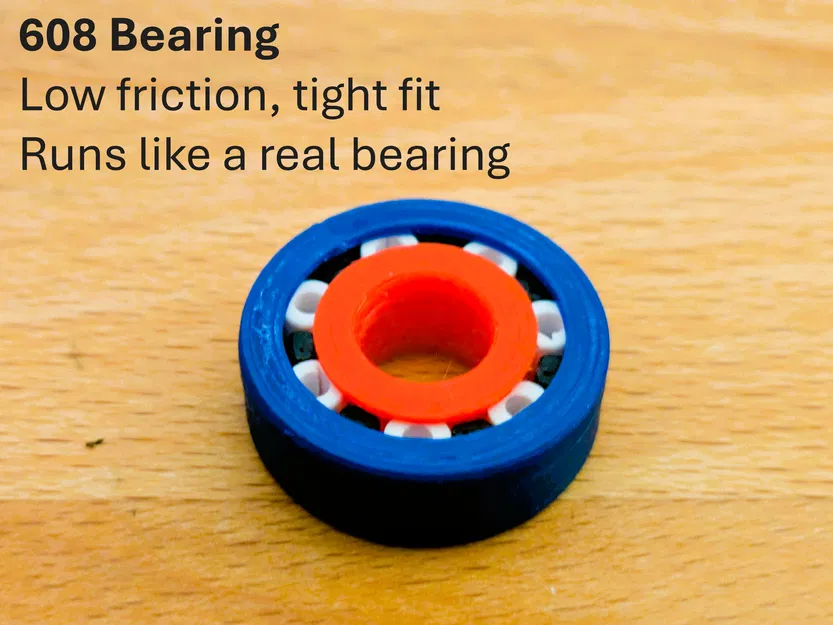

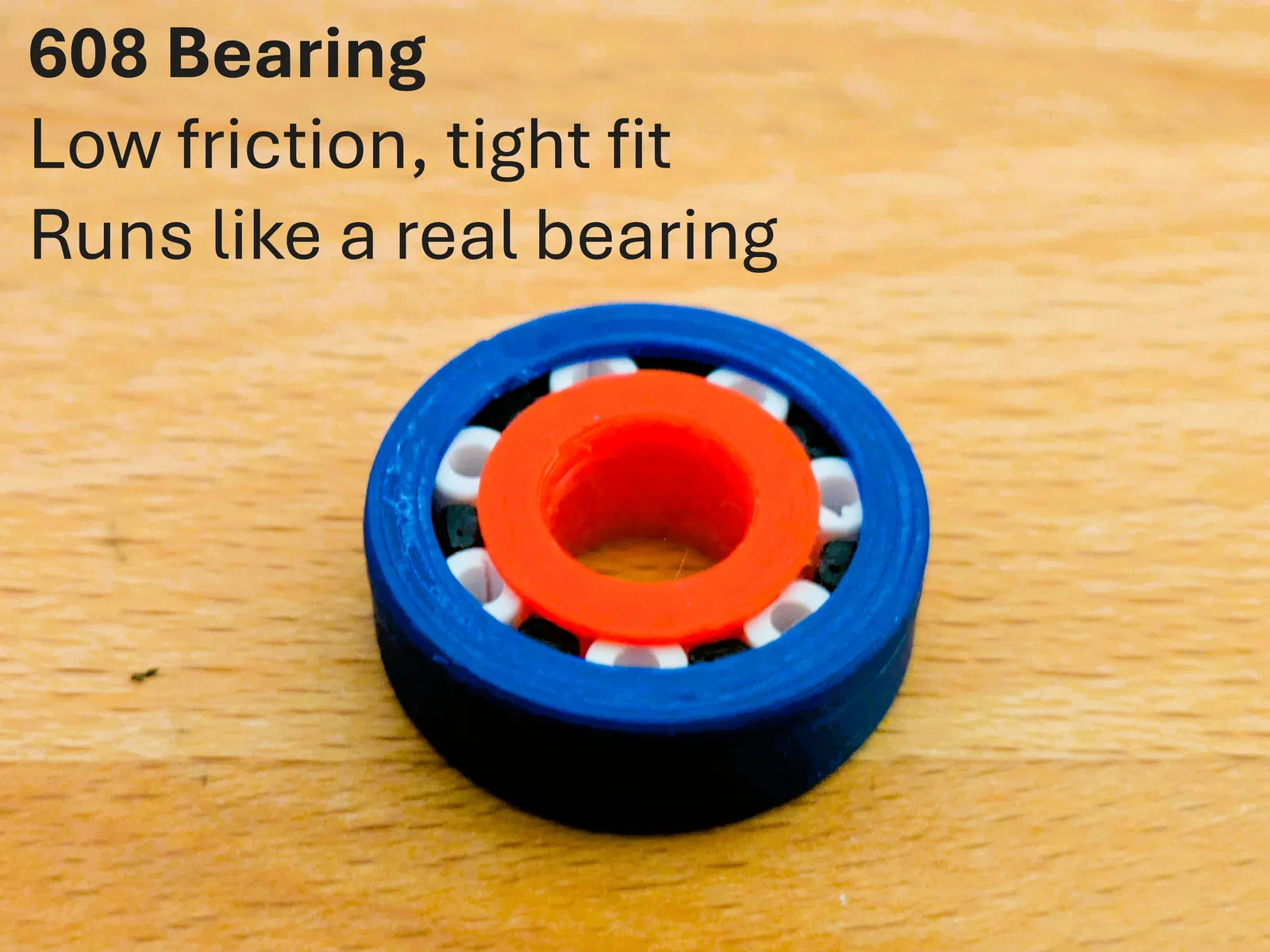

Vòng bi 608 - In hoàn toàn, dễ lắp ráp

Mô tả

Đây là loại vòng bi 608 được in hoàn toàn, rất dễ lắp ráp và tùy chỉnh. Nó cực kỳ chắc chắn, khít và vận hành rất mượt. Bạn có thể dễ dàng in các bộ phận này trên bất kỳ máy in 3D phổ thông nào với đầu phun 0.4 mm.

Vòng bi lắp ráp này thực tế hơn so với các thiết kế Print-in-Place:

• Độ khít cao hơn vì không cần chừa khe hở in ấn (không giống như PIP)
• Bạn có thể kiểm tra & xử lý bề mặt tiếp xúc nếu cần
• Có thể dùng nhiều loại vật liệu khác nhau cho con lăn (bao gồm cả FLEX!)
• Bạn có thể tối ưu hóa con lăn cho nhu cầu sử dụng của mình, cân bằng giữa độ khít và ma sát. Chỉ cần tháo vòng bi ra và thay con lăn (có sẵn nhiều kích cỡ trong file STL).

Thông tin chi tiết về ứng dụng

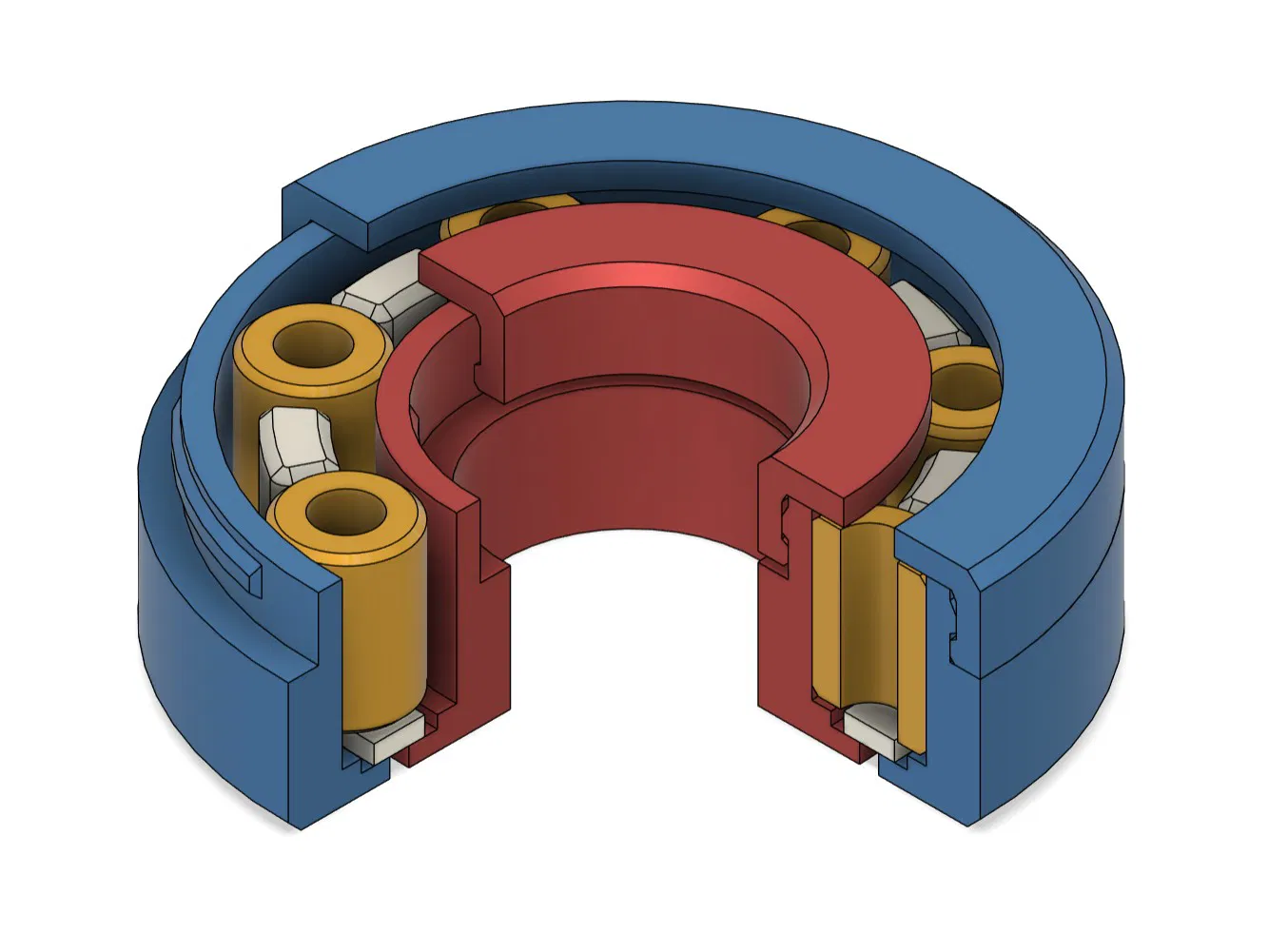

• Vòng bi lăn đầy đủ tính năng, có rế (cage) để cố định các con lăn
• Chịu được tải trọng ngang khá ổn
• Con lăn rỗng mang lại độ đàn hồi nhẹ; cũng có tùy chọn con lăn đặc
• Thay thế trực tiếp cho các ứng dụng nhẹ dùng vòng bi 608
• Không dùng cho các ứng dụng tốc độ cao/lực lớn/nhiệt độ cao; với những trường hợp này hãy dùng vòng bi 608 kim loại mua ngoài.

Hướng dẫn in

Lựa chọn vật liệu

Cho vòng trong, vòng ngoài, nắp & rế: Khuyên dùng PLA, các loại nhựa khác có thể dùng được nhưng chưa kiểm nghiệm.

Cho con lăn:

• PLA: Dùng ổn, nhưng có thể hơi ồn.
• PETG: Khuyên dùng, cho cảm giác mượt mà hơn và tránh bị kẹt theo thời gian khi chịu tải.
• FLEX/TPU: Rất tốt! Giúp vòng bi chạy cực êm (dù ma sát hơi cao một chút). Lựa chọn tuyệt vời nếu bạn cần sự yên tĩnh.

Cài đặt Slicer

• Đầu phun 0.4 mm
• Chiều cao lớp in 0.15 mm
• 2 perimeters, 15% infill
• Không cần support
• Các cài đặt quan trọng trên PrusaSlicer:
  • Scarf joint trên Contours
  • Scarf joint trên Inner Perimeters
• Kiểm tra hiện tượng "chân voi" (elephant foot), đặc biệt là ở các con lăn
• Thời gian in khoảng 16 phút trên Prusa Mini hoặc Mk4 nếu in tất cả chi tiết cùng lúc

Xử lý sau in

Kiểm tra bề mặt tiếp xúc của con lăn ở vòng trong và vòng ngoài xem có bị gờ hay lỗi in không. Bạn có thể dùng dũa nhỏ để làm mịn bề mặt nếu cần.

Hướng dẫn lắp ráp

Các bước lắp ráp

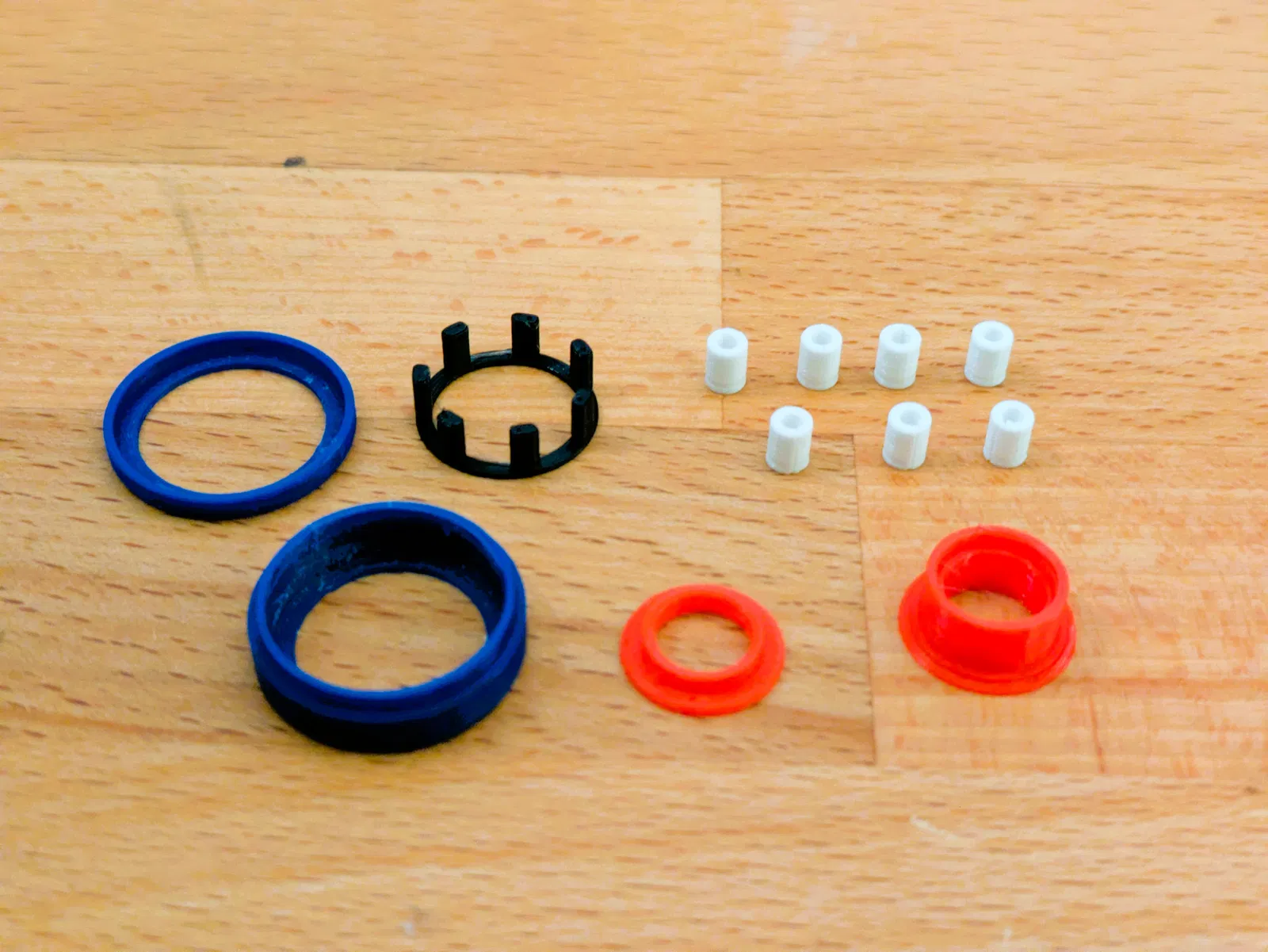

1. Đặt Vòng trong & Vòng ngoài xuống.
2. Đặt Rế (cage) vào, mặt có vòng tròn hướng xuống dưới.
3. Đặt 7 con lăn vào (dùng kìm mũi nhọn nhỏ sẽ rất tiện).
4. Đặt và ấn Nắp ngoài vào cụm vòng bi.
5. Đặt và ấn Nắp trong vào cụm vòng bi.

Lưu ý khi lắp ráp

• Đừng nhấc cụm vòng bi lên trước khi cả hai nắp đã được đóng chặt! Vòng bi sẽ bung ra và con lăn rơi mất đấy. Bạn có thể đặt Vòng trong và Vòng ngoài lên một miếng băng dính giấy để giữ cố định trong lúc lắp.
• Bôi trơn là tùy chọn, không bắt buộc nhưng sẽ giúp vòng bi chạy mượt hơn.

Bước 1 | Bước 3 | Bước 3 hoàn thành | Bước 6

Chạy rà vòng bi

Hãy xoay vòng bi vài vòng để các chi tiết vào khớp; bạn sẽ thấy con lăn & rế di chuyển so với vòng trong và vòng ngoài.

Các bước tháo rời

Bạn có thể tháo vòng bi mà không làm hư hỏng bộ phận nào (để thay con lăn):

1. Tháo Nắp trong: dùng tua vít dẹt nhỏ hoặc dụng cụ nhọn đẩy nắp từ bên trong ra (để tránh hư hỏng). Có một khe nhỏ giữa Nắp và Vòng trong để lách đầu tua vít vào.
2. Tháo Nắp ngoài: luồn một con dao nhỏ vào khe giữa Nắp và Vòng ngoài rồi nạy nhẹ, nắp sẽ bung ra ngay. Cẩn thận đừng để bị đứt tay.

Các biến thể

Bao gồm một số tùy chọn con lăn:

• Đặc & Rỗng
• Tiêu chuẩn, Khít (+0.05 mm đường kính), Lỏng (-0.05 mm đường kính)

Bạn cũng có thể thay đổi kích thước con lăn trong Slicer (scale XY) để đạt độ khít mong muốn.

Lịch sử cập nhật

Version 1.0 - 20/03/2026: Bản phát hành đầu tiên. Version 1.1 - 23/03/2026:

• Tăng độ dày thành của Vòng trong và Vòng ngoài để in ổn định hơn.
• Giảm đường kính con lăn từ 3.8 xuống 3.6 mm.
• Thêm rãnh tháo lắp vào Nắp trong.

Ghi chú của tác giả

Tôi đã cải tiến từ thiết kế này và tạo ra một phiên bản sử dụng sợi nhựa làm con lăn, lấy cảm hứng từ ý tưởng hay của @firstgizmo, nó chạy rất tốt và dễ lắp ráp.
