Carousel làm sạch lam kính siêu âm (Lam 25×25 mm)

🧪 Bệ xoay làm sạch lam kính bằng siêu âm (Lam 25 mm × 25 mm)

Một carousel in 3D chịu dung môi để vệ sinh các lam kính nhỏ trong bể rửa siêu âm.

Tóm tắt

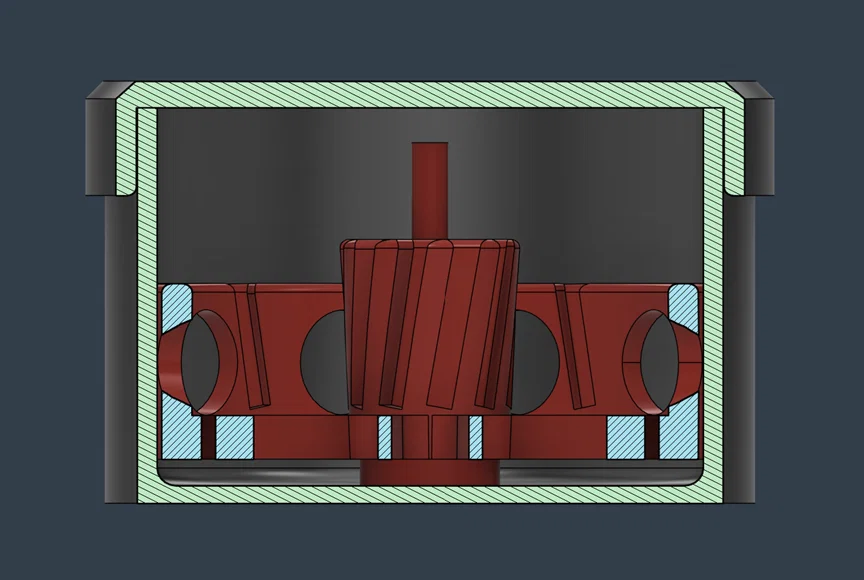

Dự án này là một carousel làm sạch lam dạng tròn, được thiết kế để giữ lam 25 mm × 25 mm nghiêng nhẹ nhằm tăng hiệu quả làm sạch bằng siêu âm. Carousel đặt bên trong một hộp chứa tương thích, có nắp gài (snap‑on), và một trục (shaft) ở giữa giúp nâng carousel lên an toàn, không chạm đáy bồn siêu âm.

Tất cả chi tiết được tối ưu để in bằng Nylon hoặc các filament chịu dung môi khác. Phần carousel + trục được khuyến nghị in 100% infill để tránh lỗ rỗng bên trong, nơi dung môi có thể bị giữ lại.

📦 Thành phần đi kèm

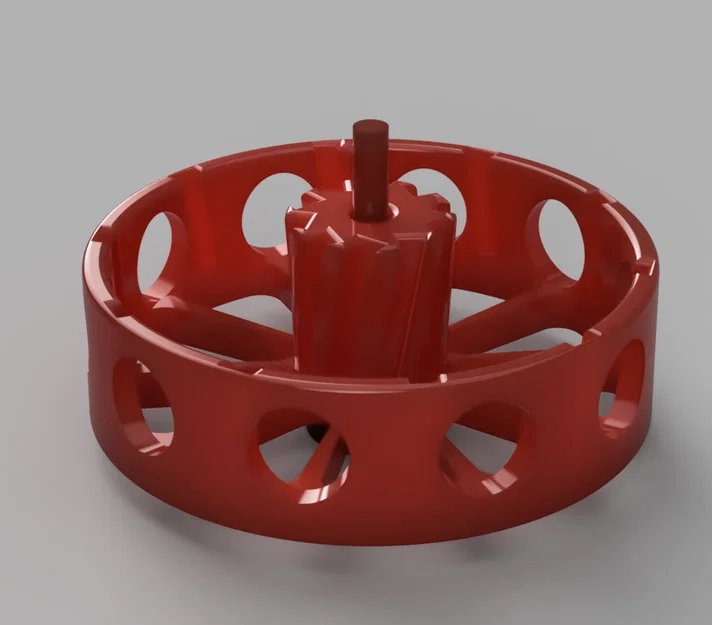

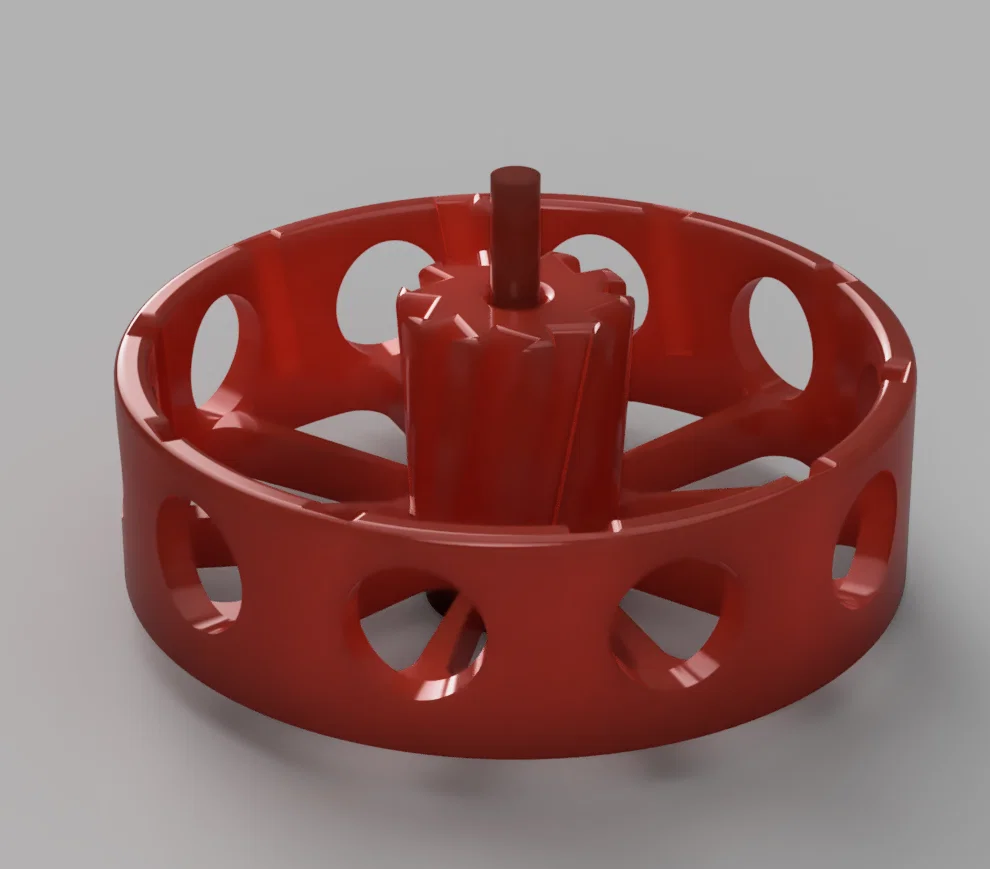

• Carousel (rack) — giá đỡ dạng tròn cho nhiều lam 25×25 mm, có góc nghiêng để tăng tiếp xúc cavitation

• Trục (shaft) — gắn vào tâm carousel để giữ carousel nâng khỏi đáy bồn

• Hộp chứa (container) — hộp để đặt rack sau khi làm sạch

• Nắp hộp (container lid) — che bụi cho lam trong lúc hong khô hoặc lưu trữ

🧼 Mục đích sử dụng

Hệ này được thiết kế cho:

• Vệ sinh các lam kính nhỏ

• Quy trình làm sạch dùng dung môi

• Bể siêu âm cần tránh việc đồ vật chạm trực tiếp đáy bồn

• Thao tác và lưu trữ lam đã làm sạch an toàn

Hình học dạng nghiêng giúp dung môi lưu thông tốt hơn và cavitation tiếp cận được cả hai mặt của mỗi lam.

🧁 Tuỳ chọn tiết kiệm dung môi

Carousel cũng có thể đặt bên trong một cốc thuỷ tinh borosilicate (đường kính trong tối thiểu 70 mm), rồi đem cả cốc đặt vào bể siêu âm. Cách này giảm lượng dung môi cần dùng nhưng vẫn cho truyền siêu âm mạnh qua thành cốc.

🖨 Khuyến nghị in 3D

Filament

• Nylon (PA12, PA6, PA‑CF) — kháng hoá chất tốt nhất

• Polypropylene (PP) — chịu dung môi rất tốt nếu máy in của bạn hỗ trợ

• PETG — dùng được với chất tẩy rửa nhẹ, không khuyến nghị cho dung môi mạnh

• Tránh PLA/ABS khi có tiếp xúc dung môi

Thiết lập in

• Carousel: 100% infill (tránh “túi” dung môi)

• Trục: 100% infill (bền + không rỗng)

• Hộp + nắp: infill 20–40% là ổn

• Layer height: 0.2 mm

• Perimeters: 3–4

• Supports: đa số hướng in không cần

• Bed adhesion: Nylon thường cần keo glue stick hoặc Garolite

🛁 Quy trình làm sạch

1. Rửa lam bằng nước rửa chén
   Nên dùng găng nitrile để tránh dính vân tay và thao tác an toàn hơn.

2. Xả lại kỹ bằng nước
   Loại bỏ hết cặn xà phòng.

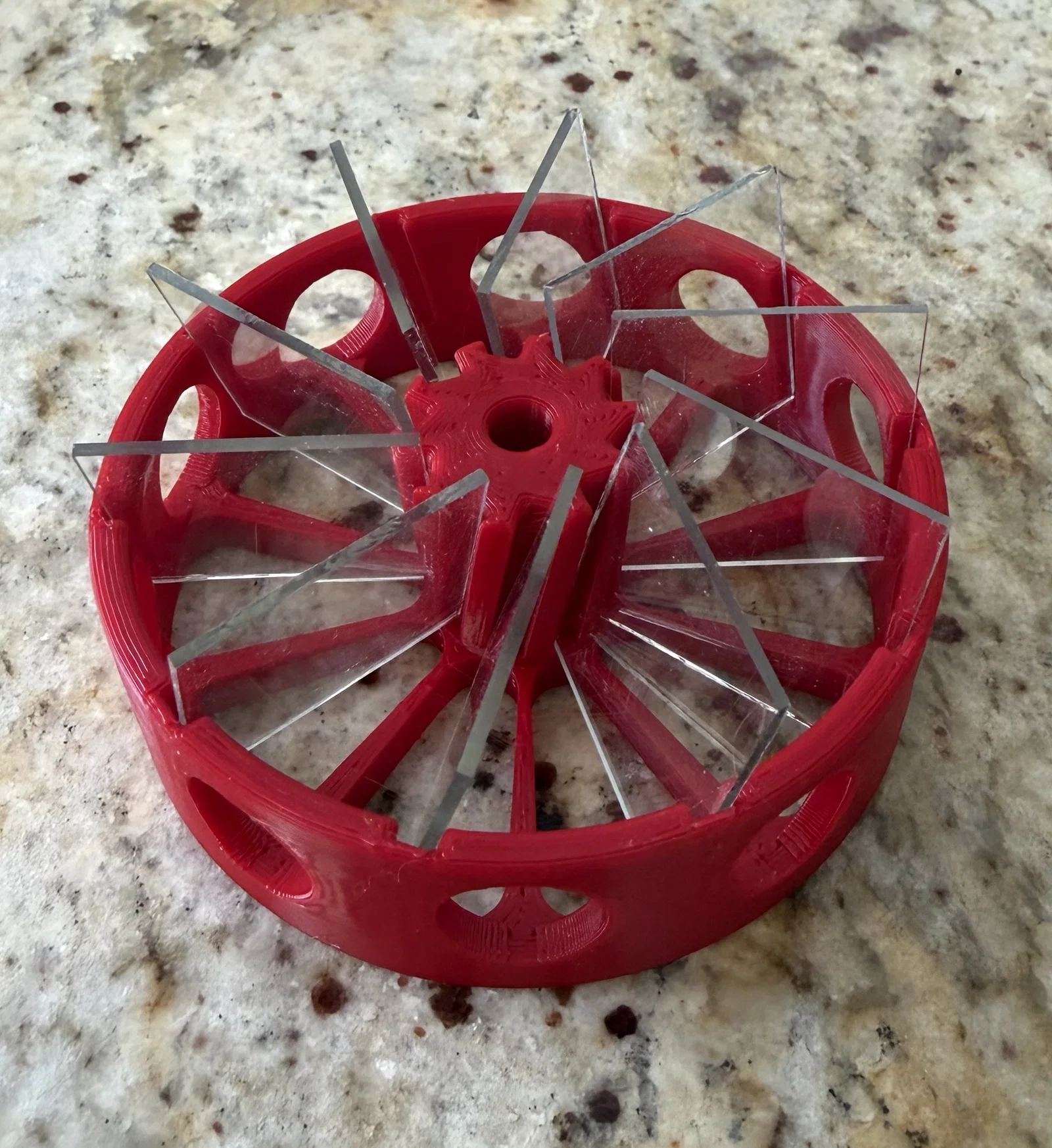

3. Xếp lam vào carousel
   Khe nghiêng giúp các lam tách rời và cavitation tiếp xúc đầy đủ.

4. Đặt carousel vào bể siêu âm
   Lắp trục vào lỗ tâm trước để carousel luôn được nâng lên và không bao giờ chạm đáy bồn.

5. Chạy chu trình rửa siêu âm
   Dùng dung môi hoặc dung dịch tẩy rửa theo quy trình bạn đang dùng.

6. Lấy carousel ra và chuyển sang hộp chứa
   Hộp giúp giữ lam sạch trong lúc hong khô hoặc chờ bước xử lý tiếp theo.

🛠 Ghi chú thiết kế

• Trục đảm bảo khoảng hở an toàn với các đầu phát siêu âm (transducers).

• Kết cấu mở của carousel cho dòng dung môi lưu thông tự do và tránh vùng “chết” cavitation.

• Vật liệu Nylon giúp hạn chế bị tấn công hoá học bởi các dung môi làm sạch lam phổ biến.

• Infill 100% giúp loại bỏ các khoang rỗng bên trong, nơi dung môi có thể bị kẹt lại.
