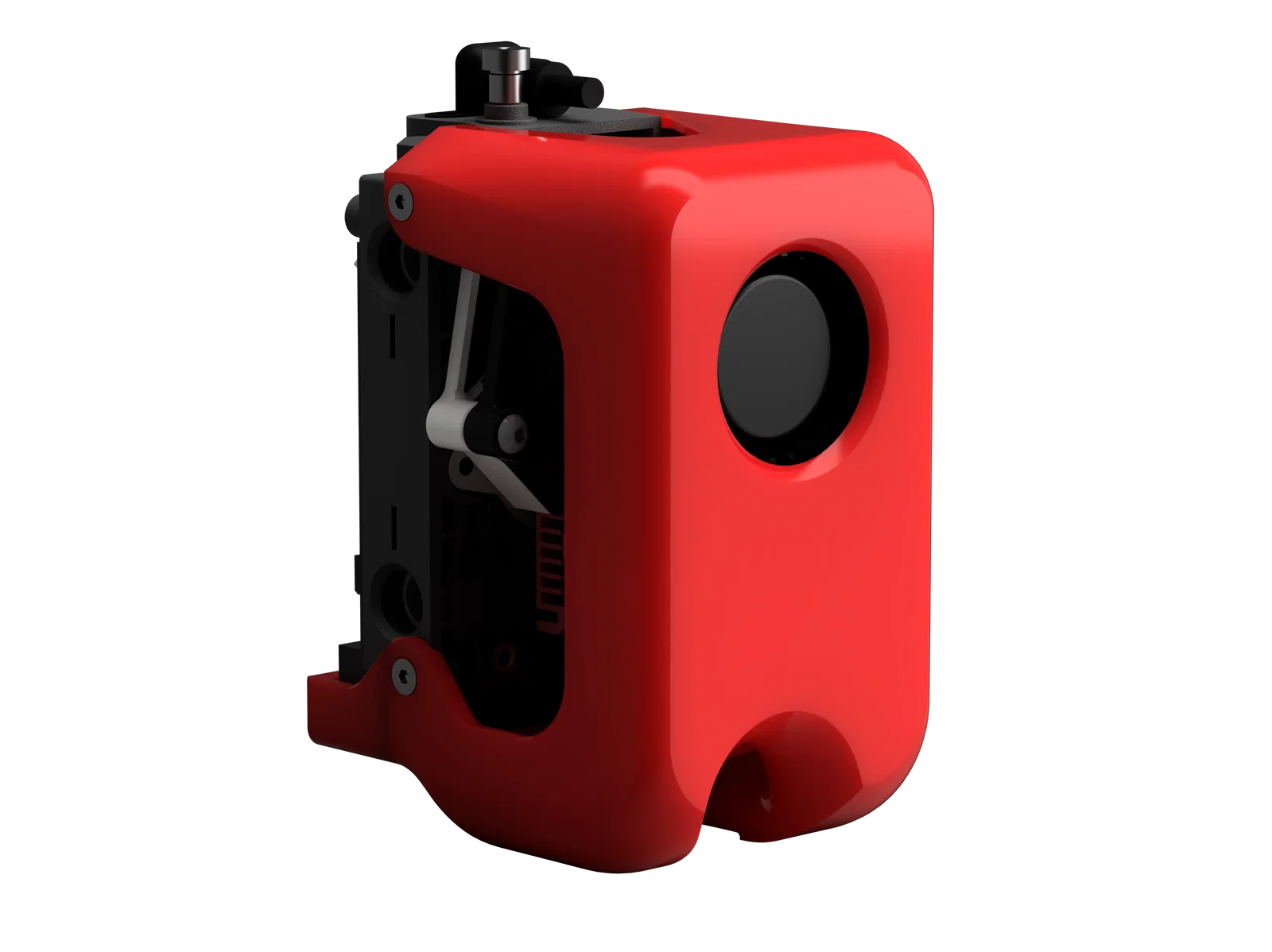

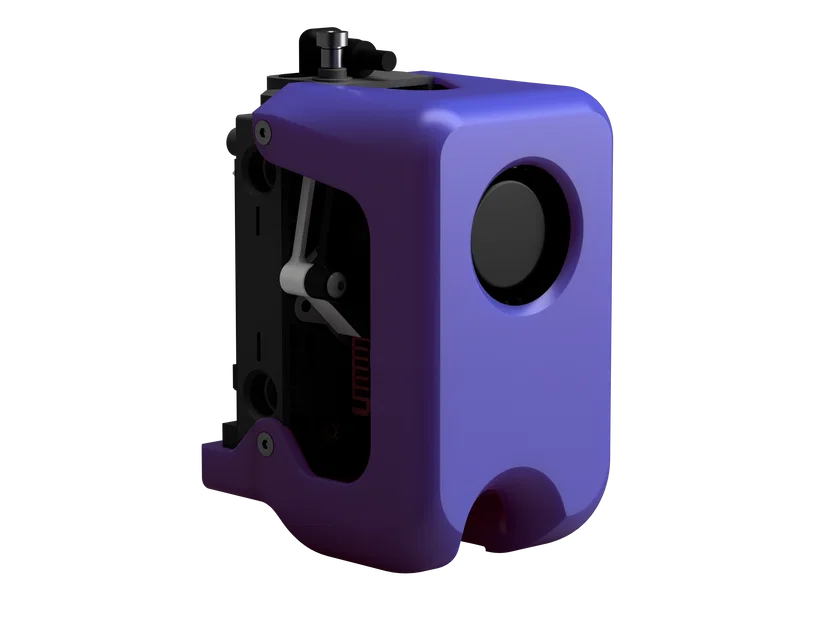

Nắp toolhead Proxima cho Elegoo Centauri Carbon dùng quạt 5015

Đây là bản thiết kế lại hoàn toàn của toolhead cover cho Centauri Carbon, giúp cải thiện chất lượng in, độ bền và giảm tiếng ồn.

Những cải tiến chính

• Toolhead cover nhẹ nhất hiện có nhưng vẫn giữ trọng tâm (center of mass) tốt

• Dùng quạt part cooling 5015 rẻ, dễ mua, phổ biến

• Thiết kế duct có hỗ trợ mô phỏng (simulation aided) để làm mát hiệu quả

• Có lỗ truy cập để chỉnh filament tension

• Truy cập được extruder gear

• Tăng độ cứng (stiffness)

• Airflow tốt hơn cho hotend fan

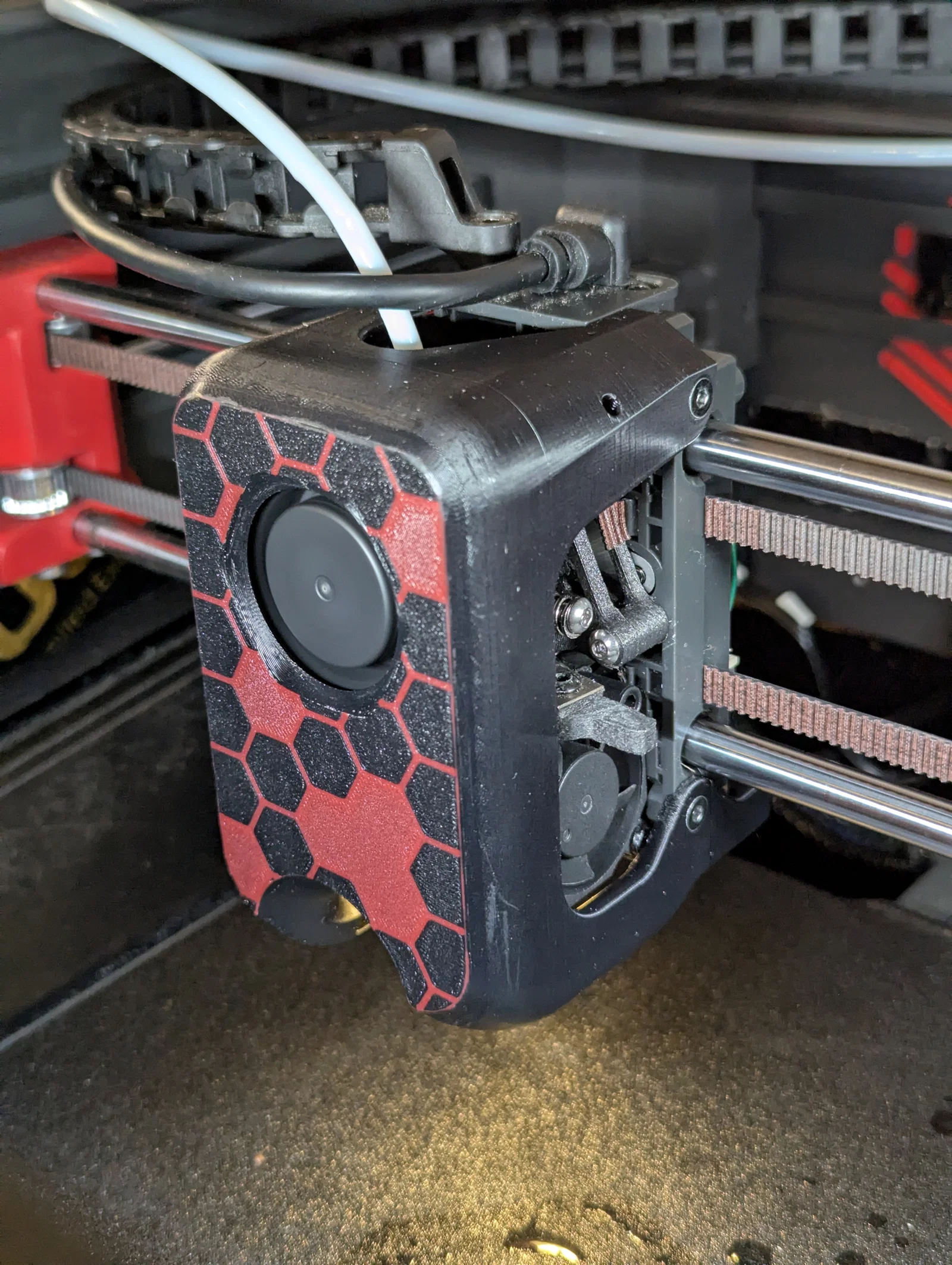

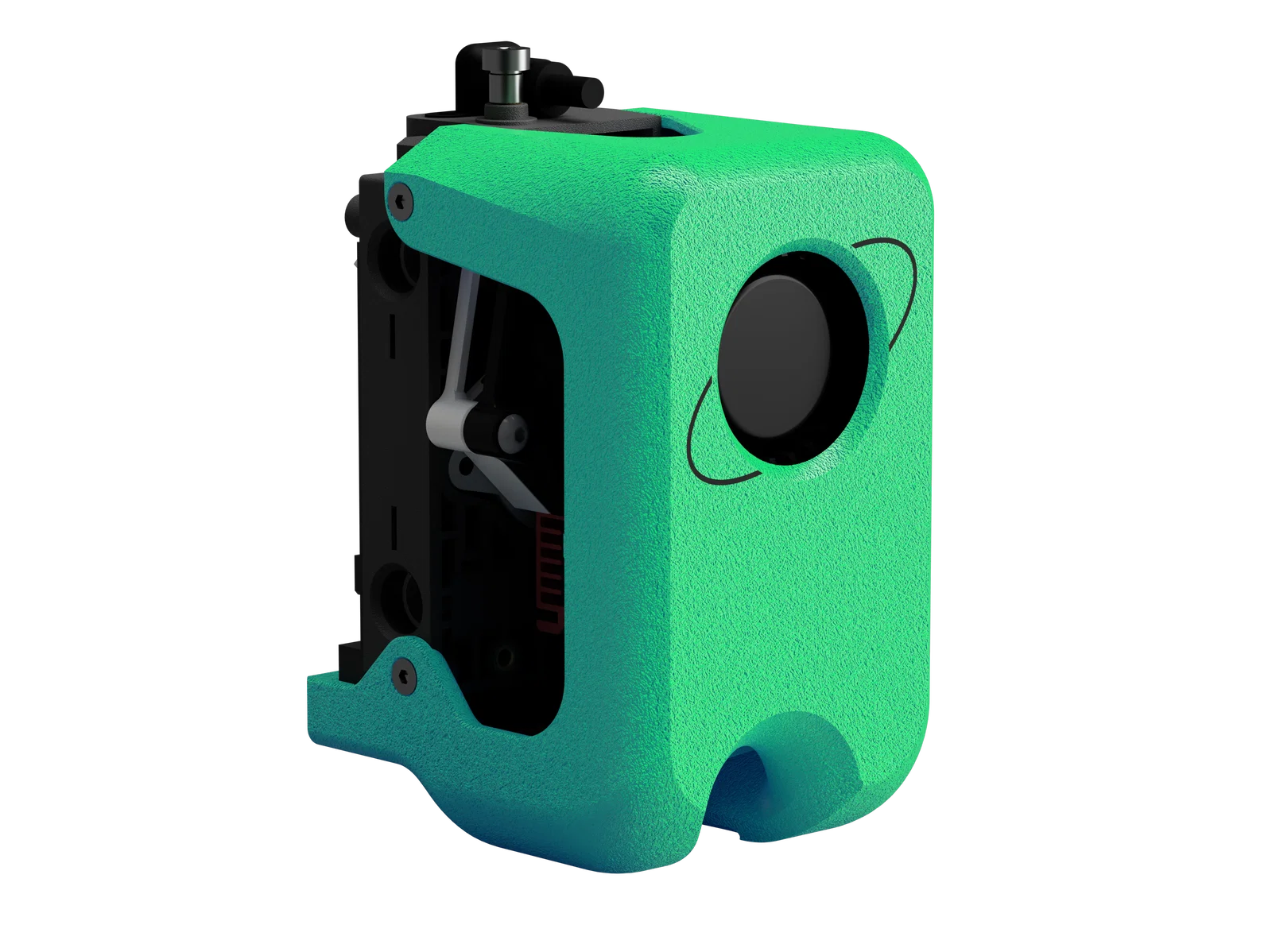

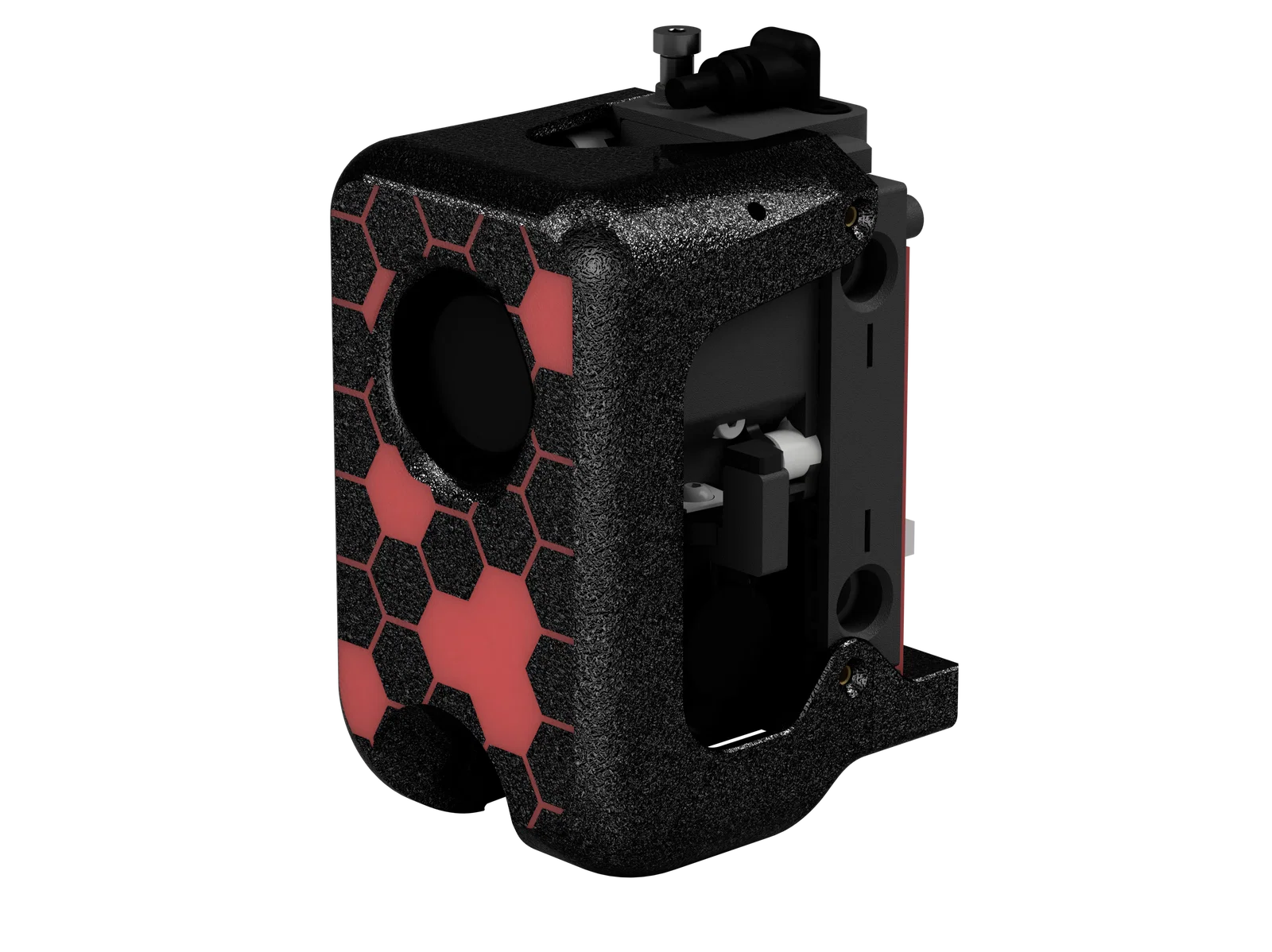

• Có nhiều “front modifiers” khác nhau để cá nhân hoá

33g phần in (ASA) + khoảng ~25g quạt và 2g ốc vít đưa tổng trọng lượng xuống còn 60g, so với 95g của gamma toolhead, 99g của SE3D và hơn 120g của toolhead zin.

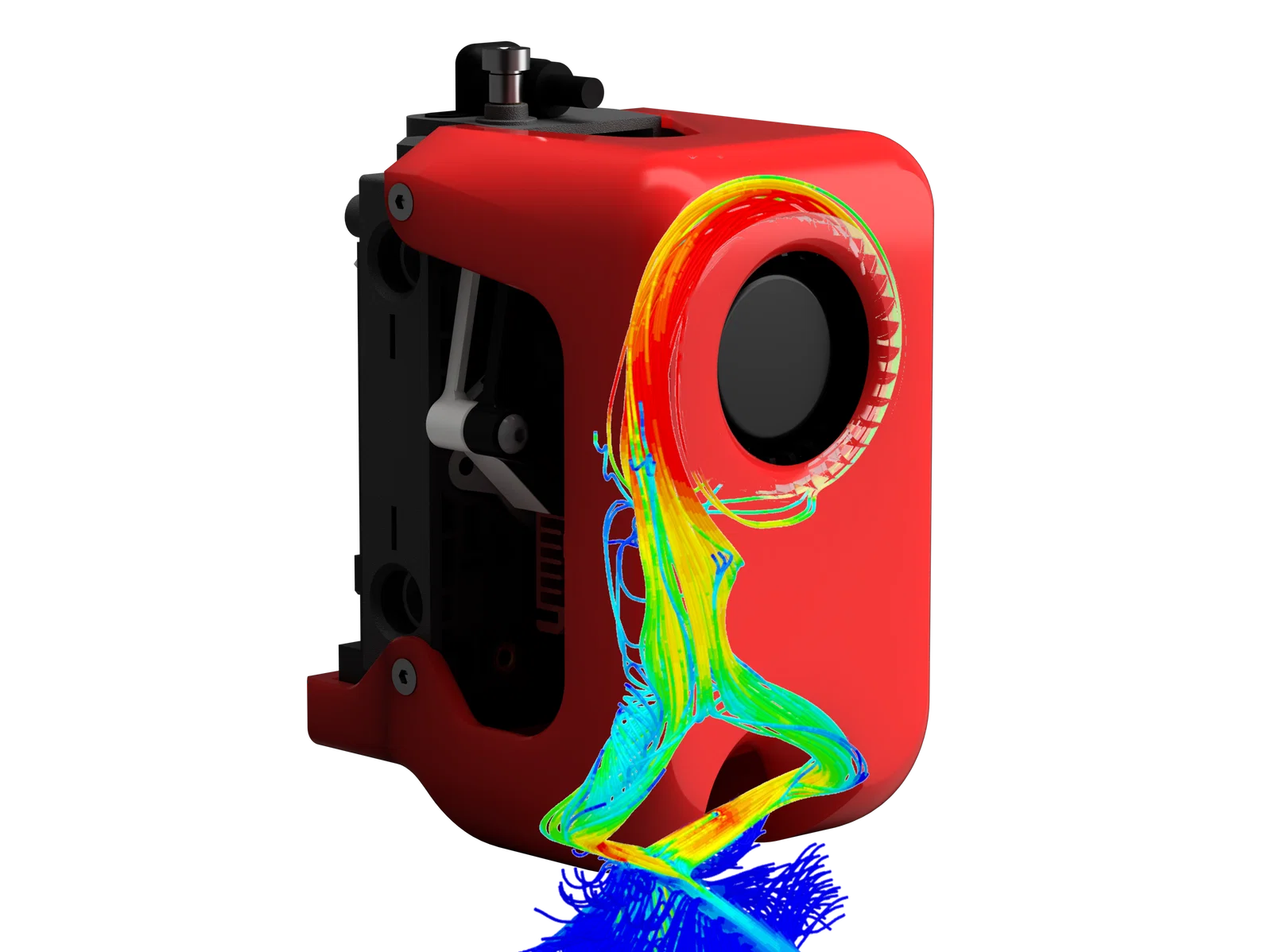

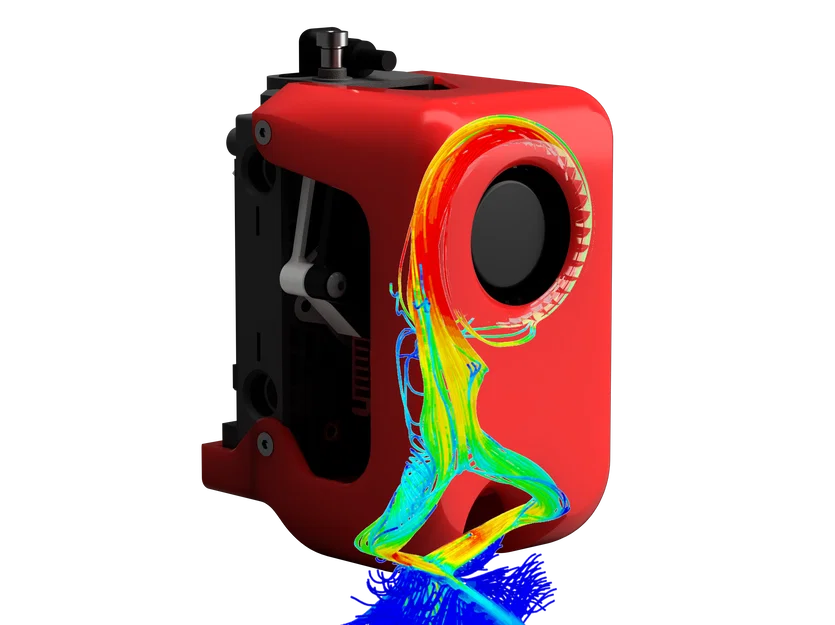

Hình học cooling duct được cải thiện qua rất nhiều vòng lặp cfd và test thực tế

BOM

• 2 M3x14 BHCS

• 1 M3x12 FHCS

• 4 ốc countersunk lấy từ stock cowling (M3x6mm FHCS)

• Quạt 5015 4 pin widemouth (kiểu như của Bambulab X1)

Thiết lập in (Print settings)

• 0.12 mm layer height

• 2 walls

• Print as oriented

• KHÔNG cần supports

• Nên in bằng ASA/ABS hoặc tốt hơn

• 10% gyroid infill (hoặc kiểu khác cũng được, miễn là low density)

• Bắt buộc dùng Orca slicer hoặc các bản fork/derivatives

Cách dùng modifiers

• Import file front cowling.3mf và chuyển sang object view

• Chọn duct bạn muốn; mặc định là round duct, rồi xoá các duct còn lại.

• Set duct bạn chọn thành negative part nếu nó chưa được set sẵn

• Áp dụng các thiết lập như đã nêu ở trên

Ngoài ra còn có phiên bản cartographer cho bản standart v4. Lưu ý là cái này có thể sẽ cần thay toàn bộ board (full boardswap).

Credits

• Atomique13 vì đã hỗ trợ mình phần cfd để ra kết quả chính xác hơn

• Robert Samples vì cung cấp model quạt 5015 chính xác hơn và so sánh khả năng làm mát về sau

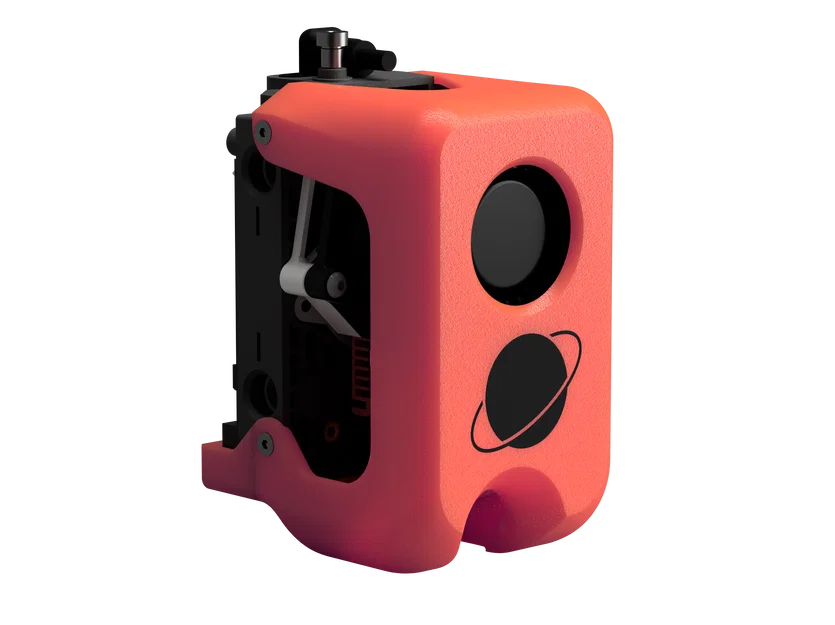

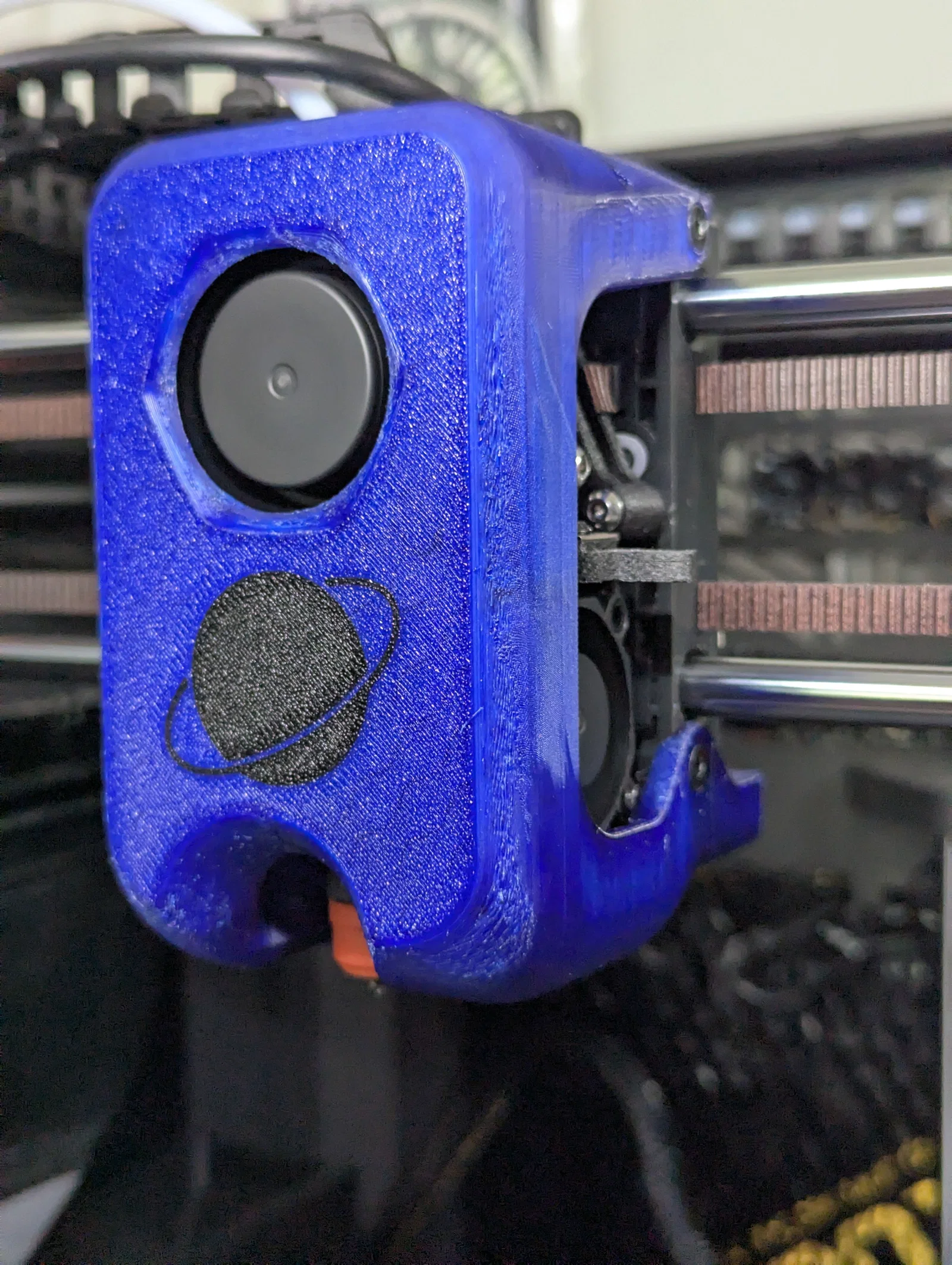

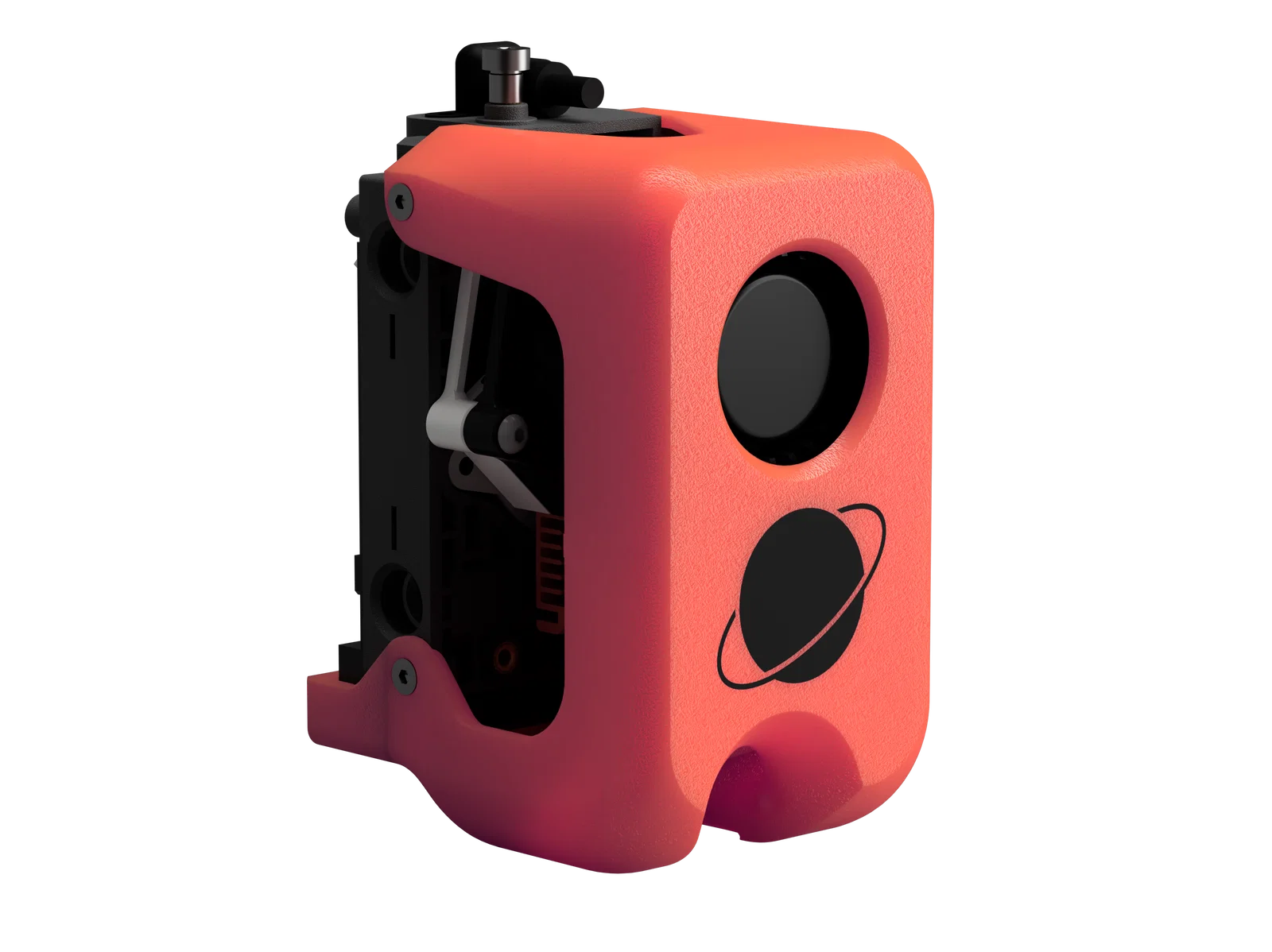

• Cofinhofin trên OC discord vì làm logo hành tinh

• Harrym vì đã test rất nhiều với một cái quạt hoạt động đúng chuẩn (quạt của mình bị yếu quá mức)

Nhớ test duty cycle tối thiểu để quạt bắt đầu quay và ngừng quay; có thể nó khác so với quạt zin và sẽ gây vấn đề khi chạy ở tốc độ thấp theo lệnh.
