Vít Archimedes chạy bằng dòng nước

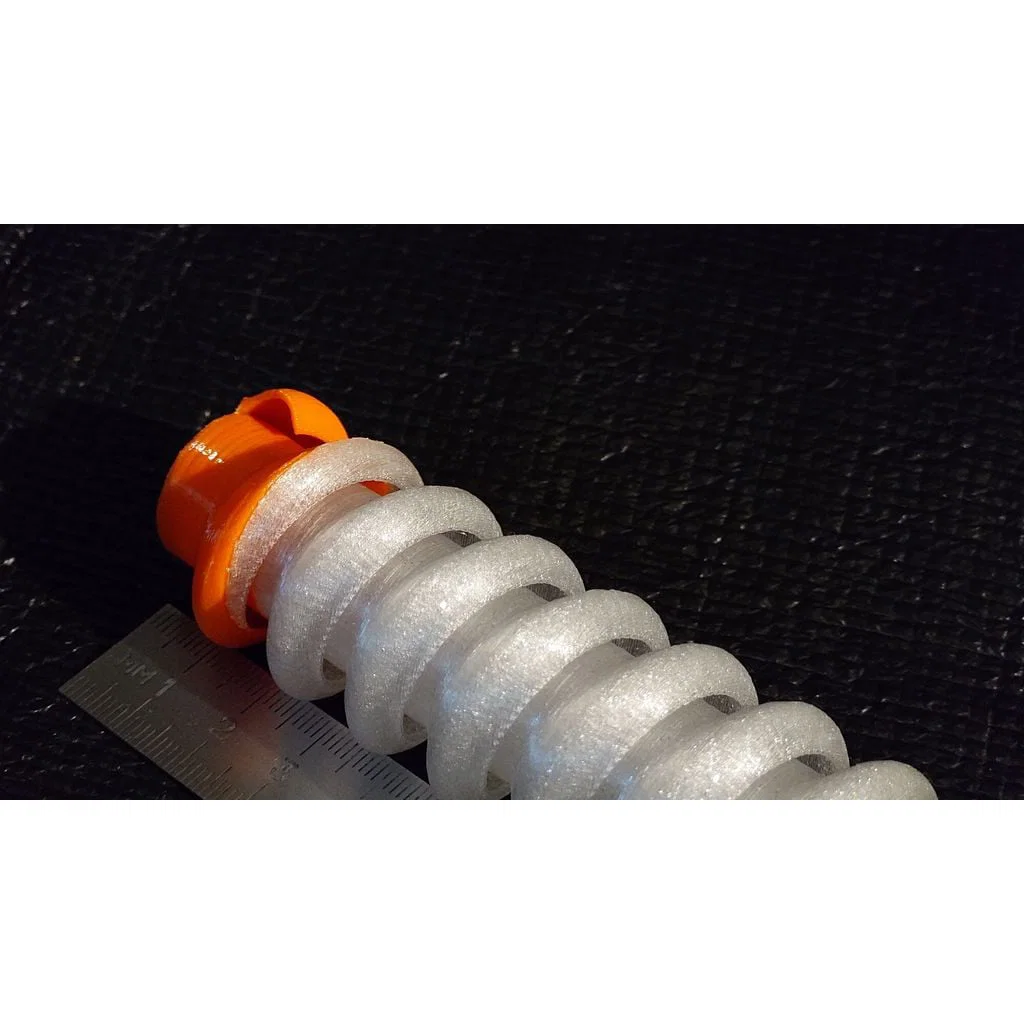

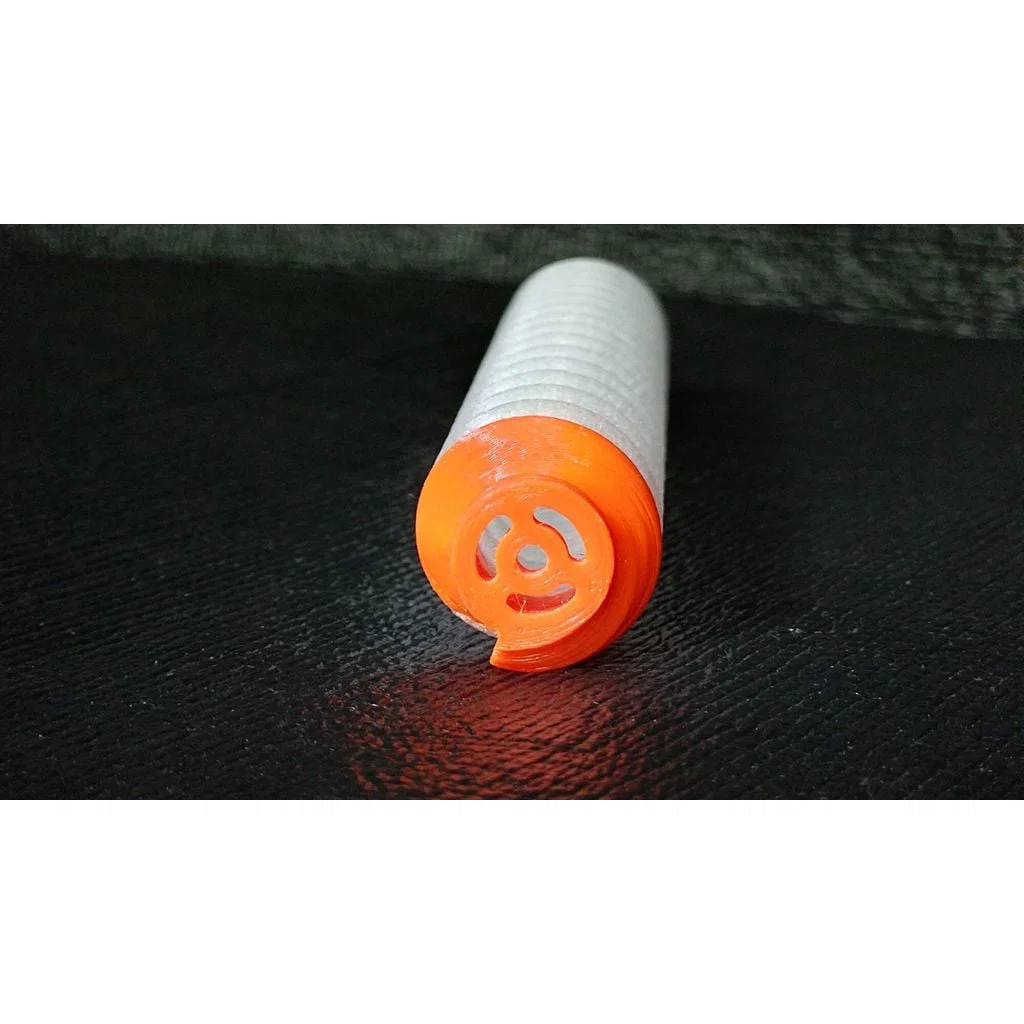

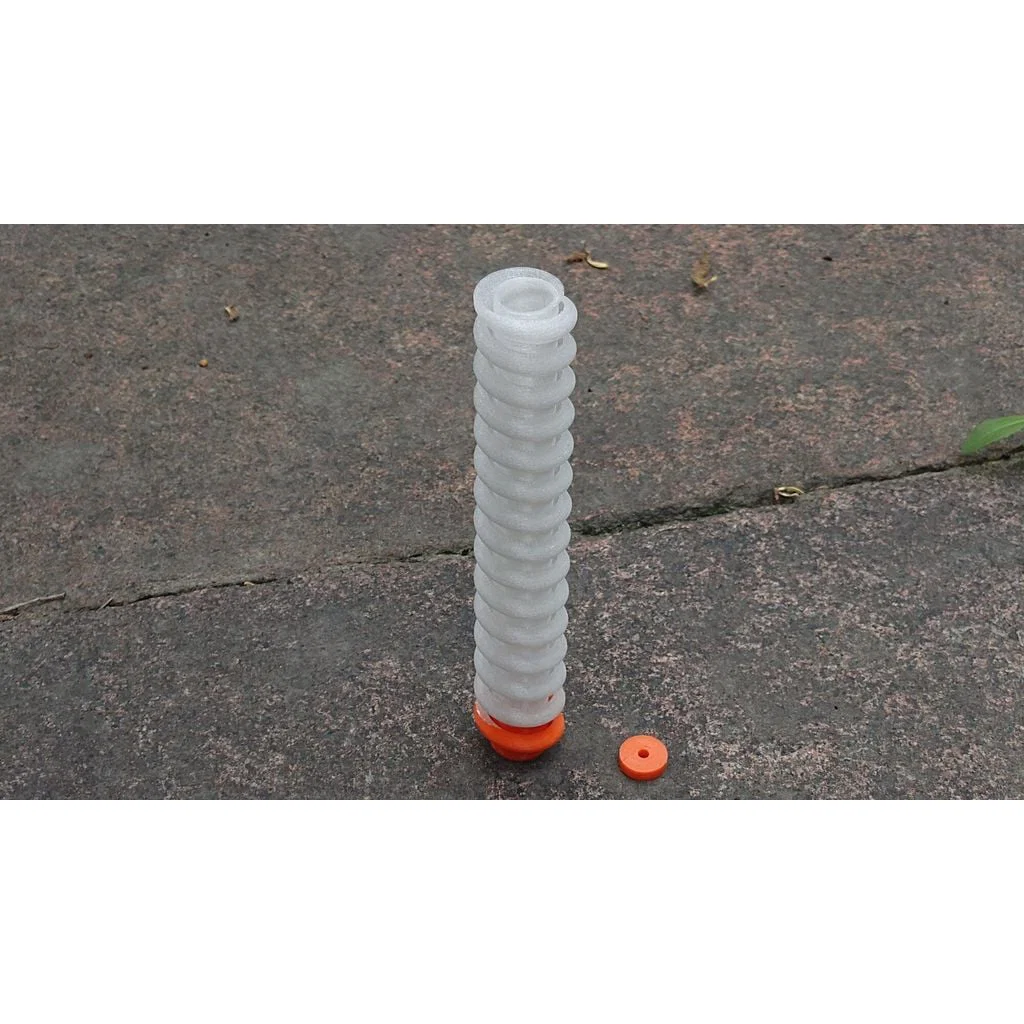

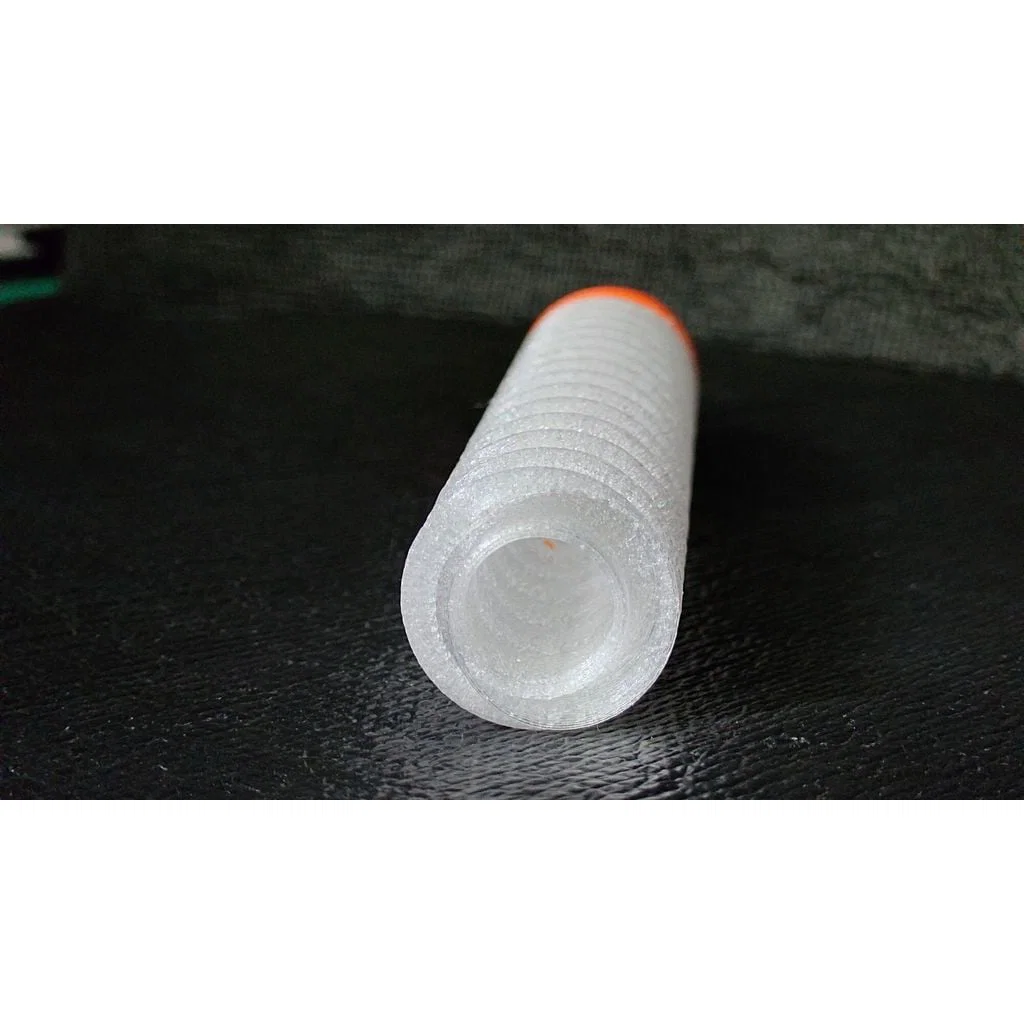

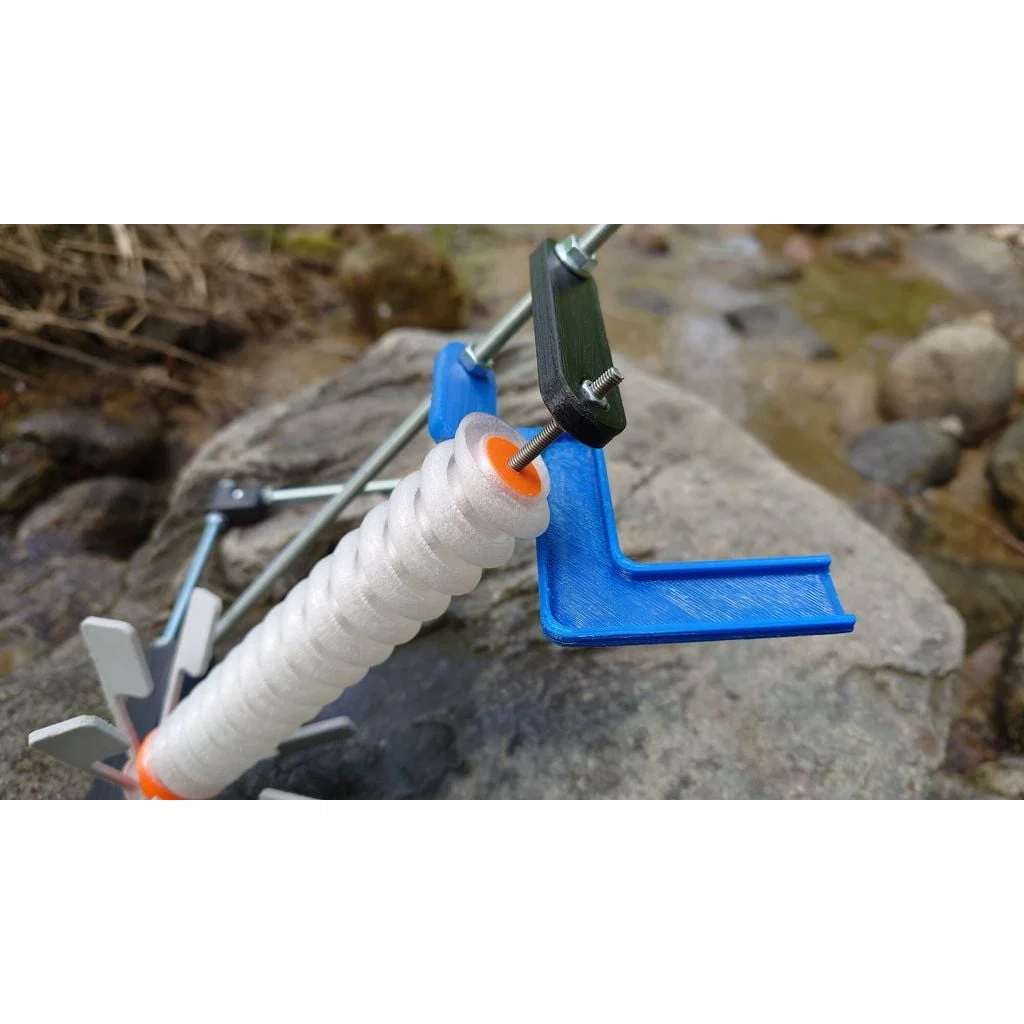

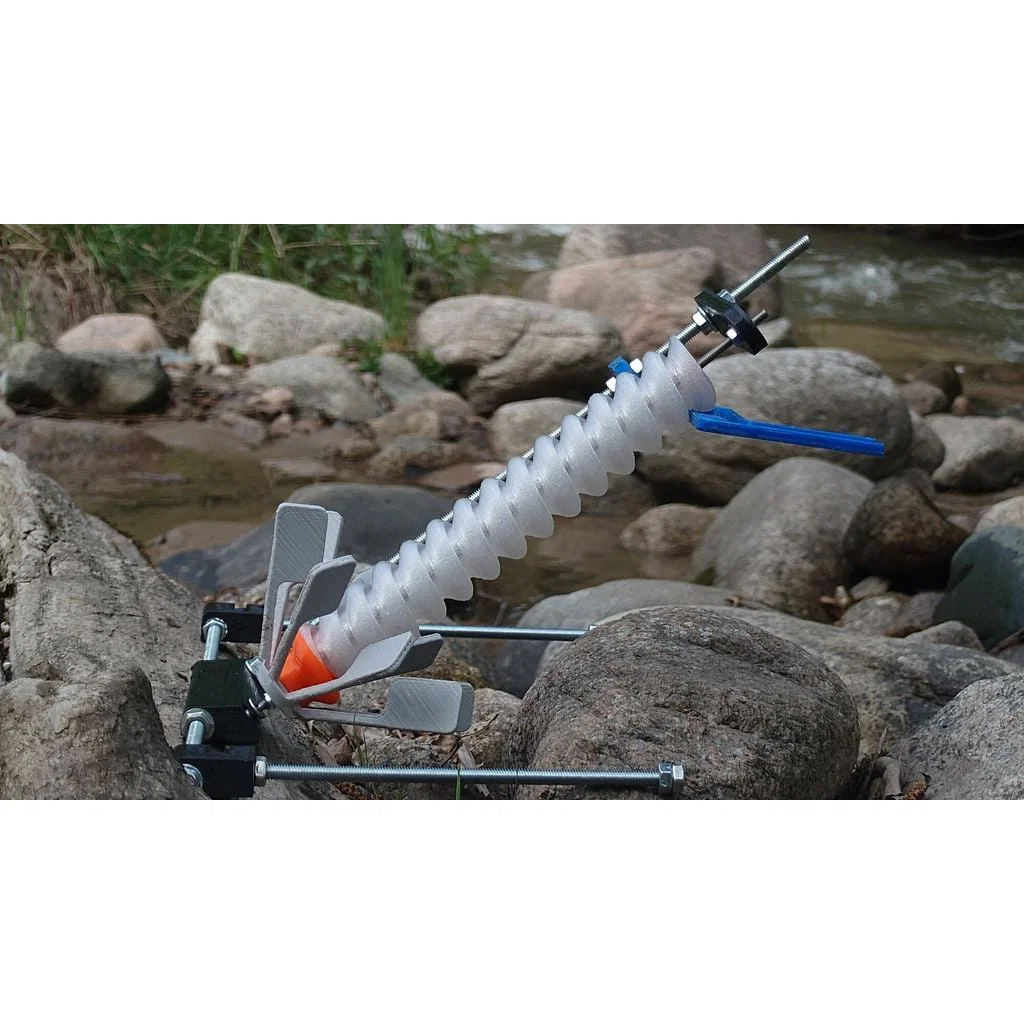

Vít Archimedes cổ xưa nhưng cực kỳ ấn tượng, khi hoạt động ở chế độ nâng nước, thường được dẫn động bằng một nguồn năng lượng bên ngoài – sức người hoặc động cơ. Tôi thiết kế một trục vít có gắn thêm một cánh impeller đặc biệt, đặt chung trên cùng một trục và liền khối với vít. Thiết kế này cho phép dòng nước làm quay vít Archimedes mà không cần tiêu hao thêm năng lượng để nâng nước. Ngay cả với dạng này, vít Archimedes vẫn gọn đáng kể so với một cơ cấu cổ khác — guồng nâng nước.

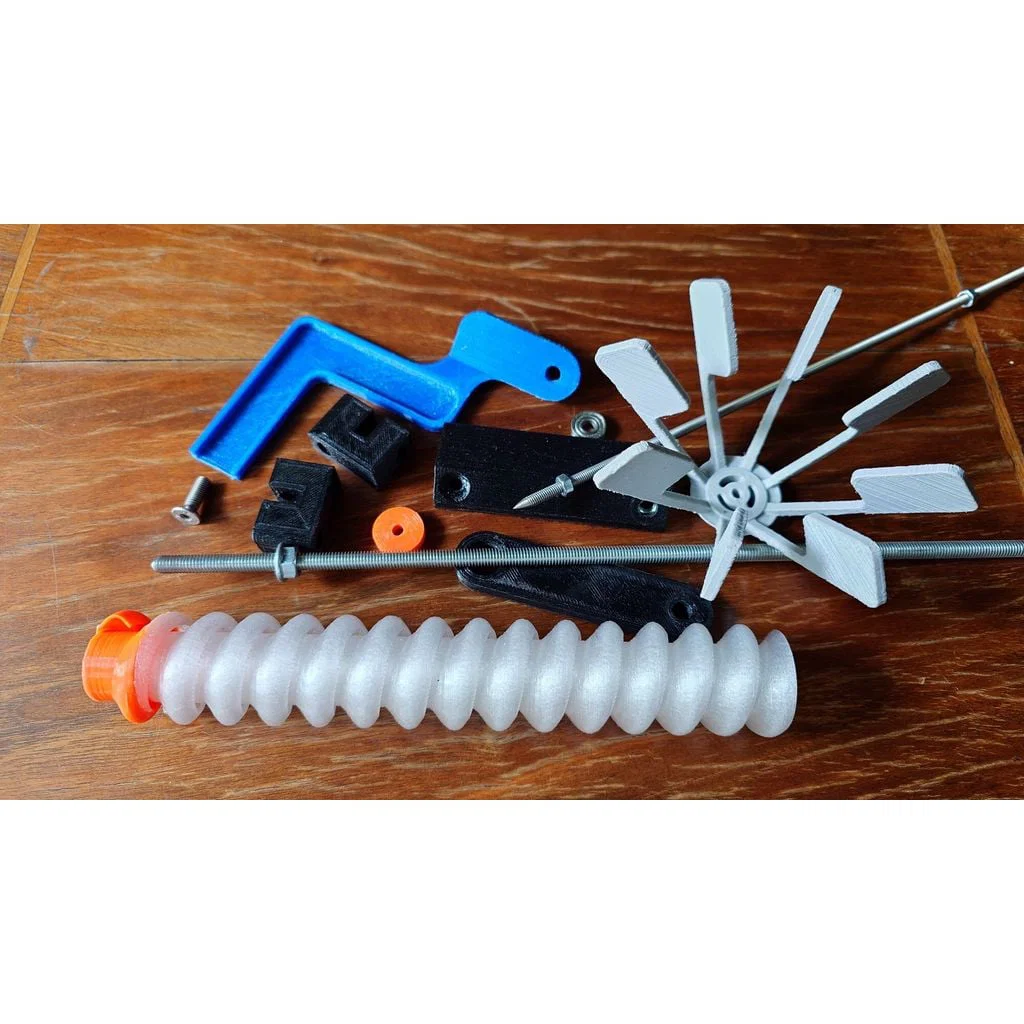

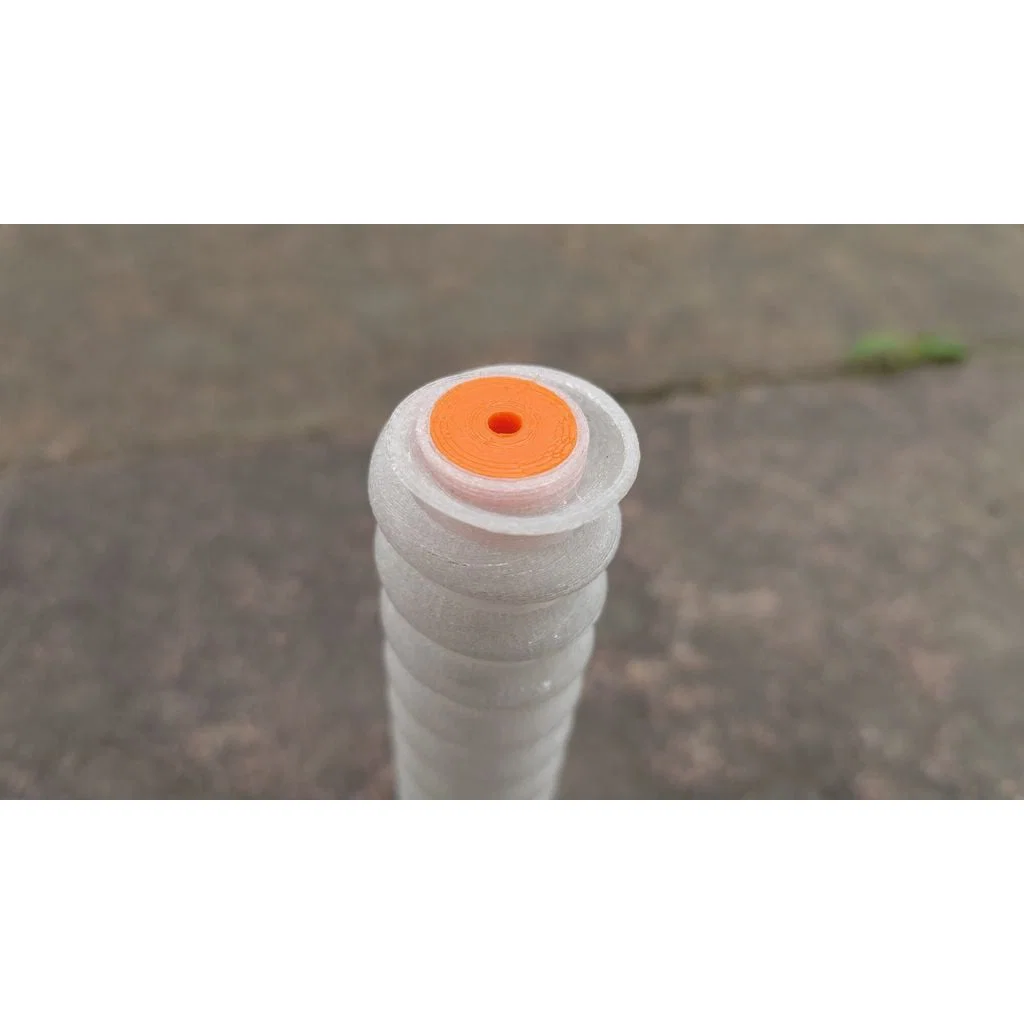

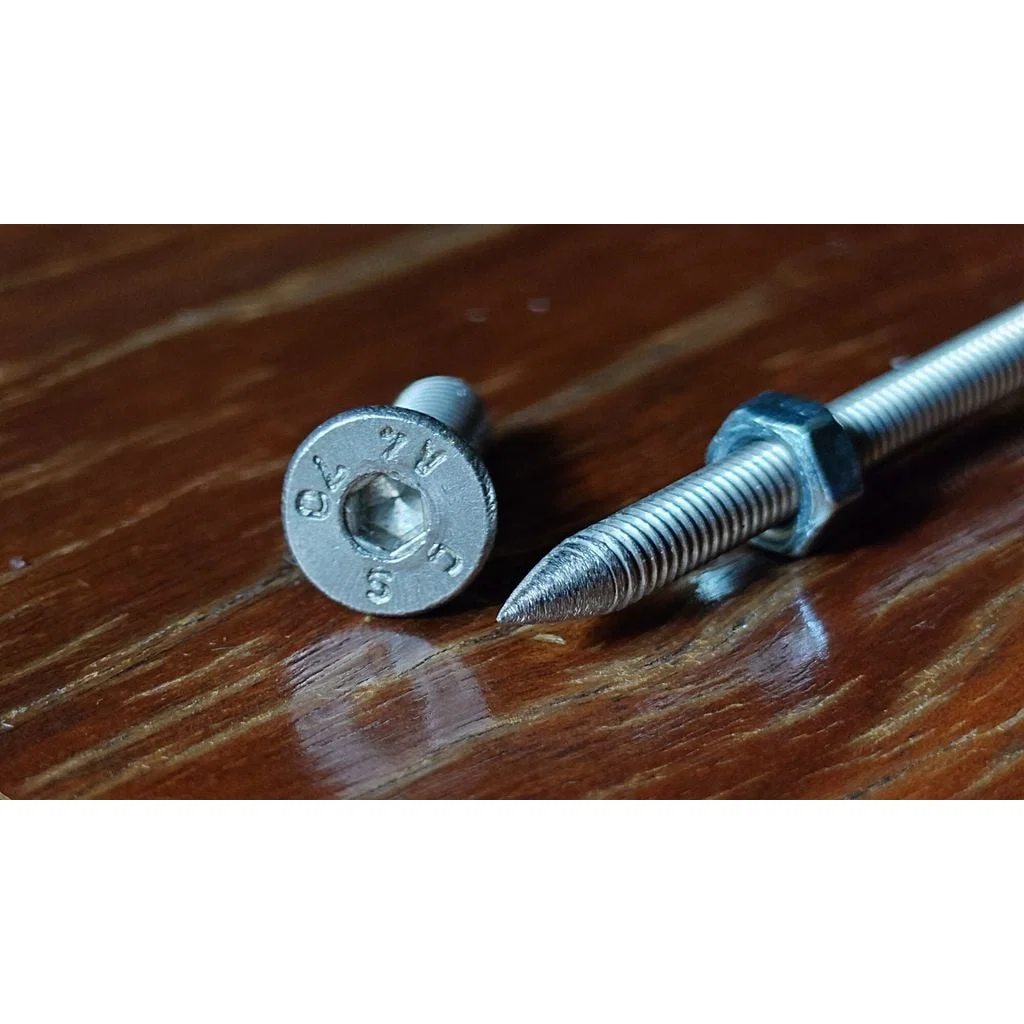

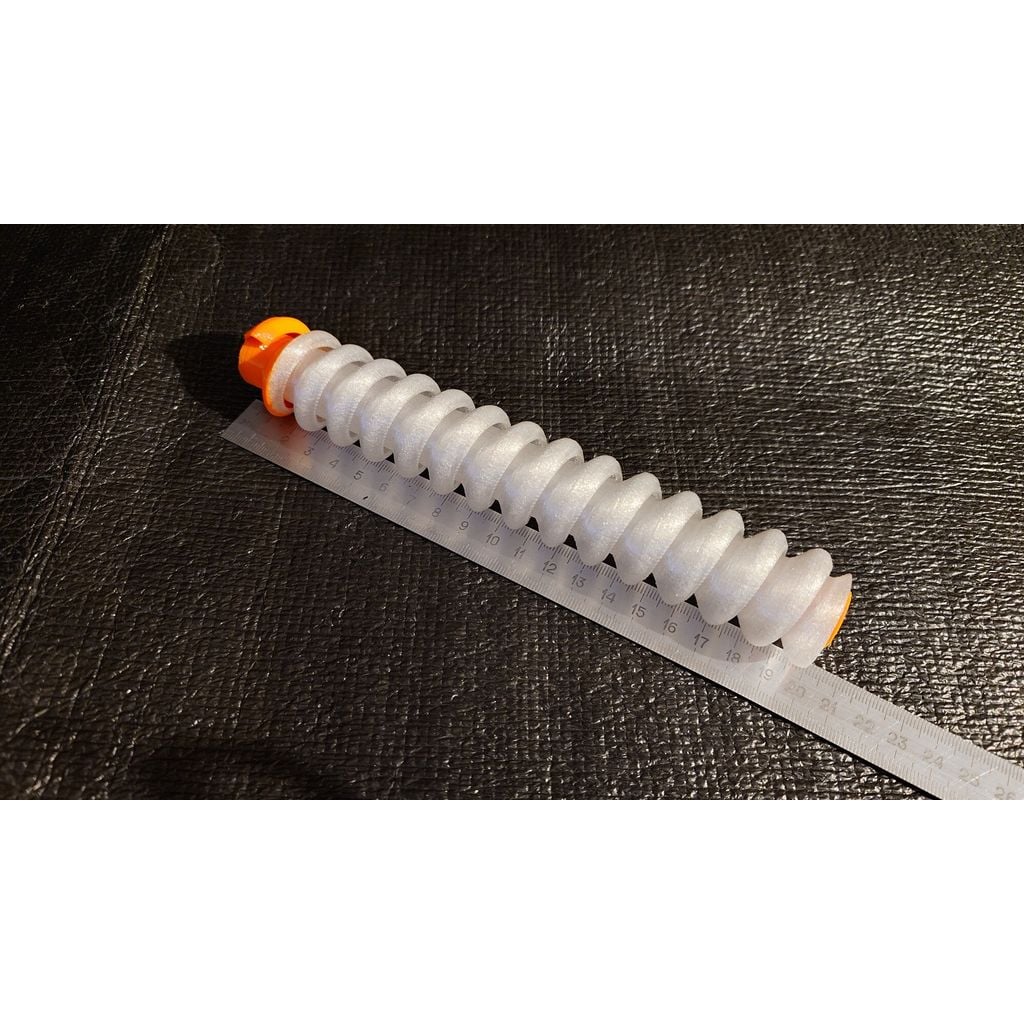

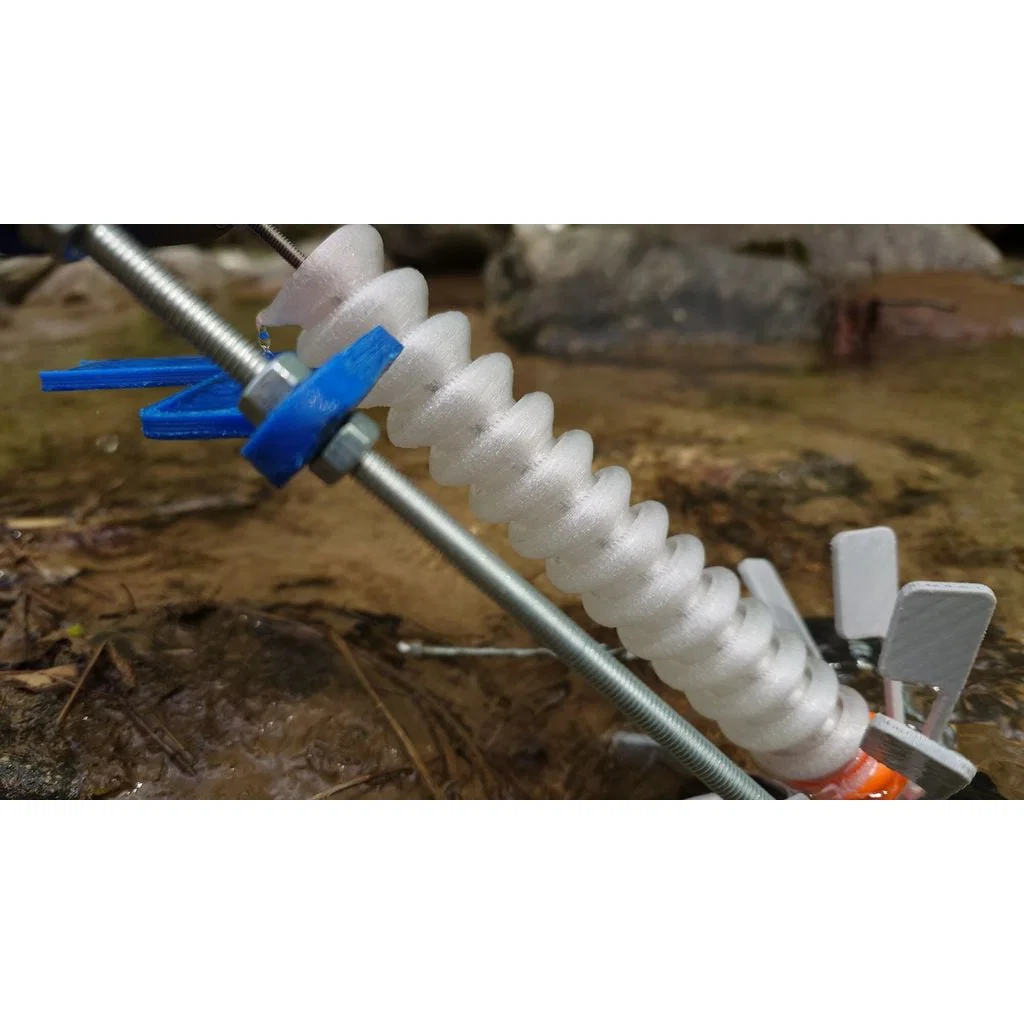

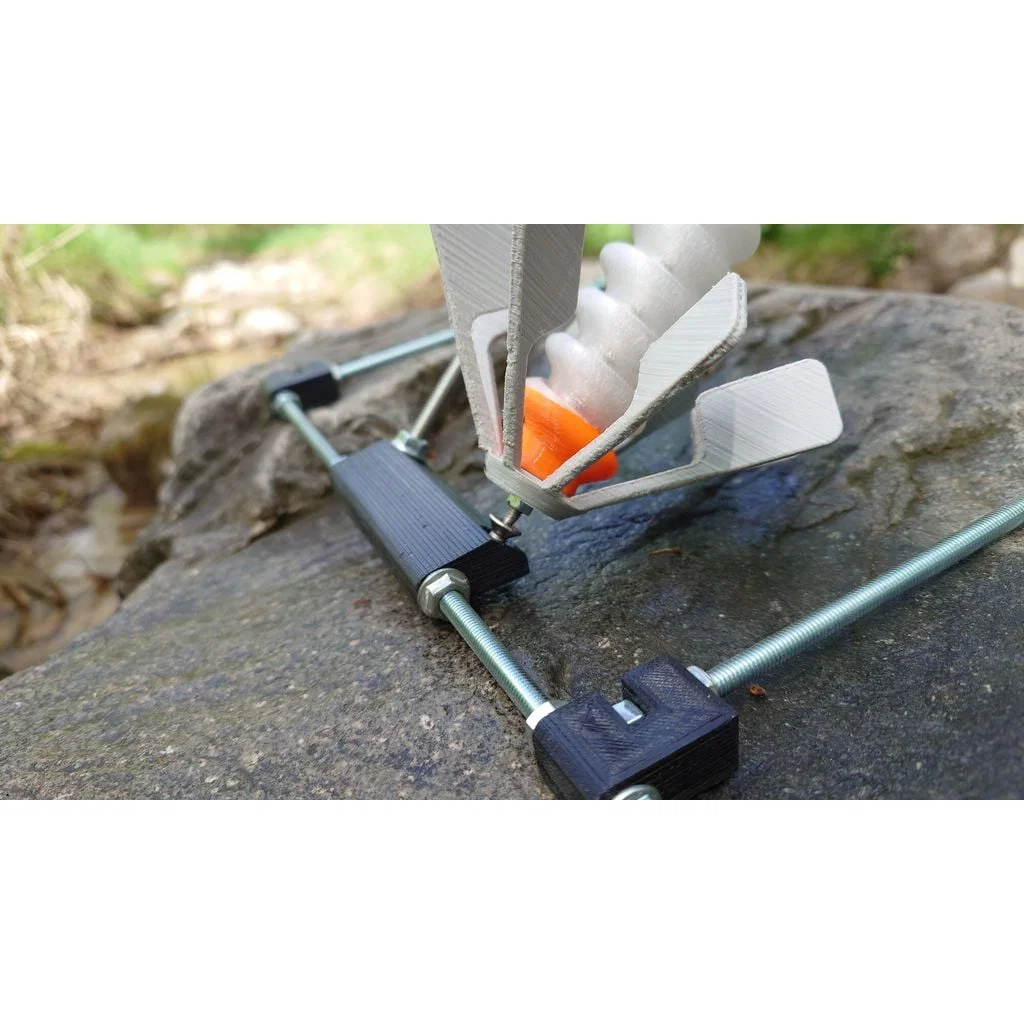

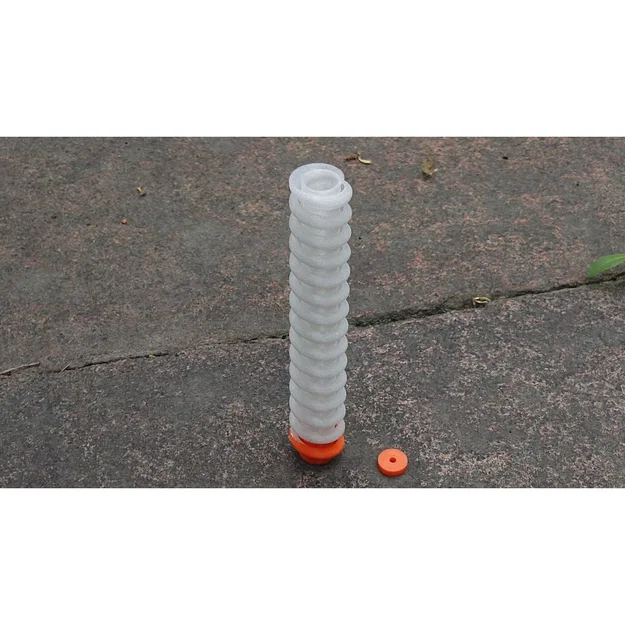

Tất cả các chi tiết, bao gồm cả trục vít, đều được in không cần supports. Trục của vít là ty ren inox M4. Gối đỡ trục phía dưới là một bu-lông M5 có lỗ lục giác. Phần lõm của các lỗ này thường có dạng côn, giúp đầu nhọn của trục được định vị chính xác khi lắp vào. Với gối đỡ phía trên, tôi dùng vòng bi 695z, nhưng có thể dùng bất kỳ vòng bi nào khác có kích thước phù hợp. 5 đai ốc M4 và long đền. 20 đai ốc M6 và ty ren M6 cho phần vỏ. Video https://www.youtube.com/watch?v=XVEO7jLh9sA
