Ốp dẫn gió quạt cho AMD V340 V520 V620 MI25 MI50 MI60 MI100 MI210
- Lượt tải
- 2
- Lượt thích
- 0
- Lượt coi
- 60
- Bản remix
- 0
- Bình luận
- 0
File 5 1,2 MB
- AMD_Fan_Shroud_1778333565.fcstdFCSTD · 503,6 KB
- AMD_Fan_Shroud-AMD_Fan_Bracket_1778333566.stepSTEP · 123 KB
- AMD_Fan_Shroud-AMD_Fan_Plenum_1778333567.stepSTEP · 60,5 KB
- AMD_Fan_Shroud-AMD_Fan_Plenum_1778333569.stlSTL · 95,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #379322
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Làm ơn cho mình biết nếu nó fit với mẫu nào trong nhóm "should fit" để mình chuyển qua "confirmed to fit"
Confirmed to fit:
Radeon Pro V340
Radeon Pro V340L
Radeon Pro V620
Should fit:
Radeon Pro V520
Radeon Instinct MI25
Radeon Instinct MI50
Radeon Instinct MI60
AMD Instinct MI100
AMD Instinct MI210
Nên in bằng ABS hoặc ASA do nhiệt khá cao.
Chỉ cần support nhẹ ở phần bracket cho 4 lỗ bắt vít.
Có kèm file FreeCAD để người dùng cuối chỉnh sửa theo nhu cầu.
Lưu ý mấy card này cần airflow rất lớn.
Nếu quạt của bạn không tối thiểu 8W mỗi cái thì khả năng cao sẽ không tạo đủ airflow cần thiết.
Vít M3*65 khi vặn vào sẽ có cảm giác khá chặt. Mình khuyên dùng tua vít điện để bắt xuyên qua nhựa.
Khuyến nghị dùng dây nối dài Molex để khỏi phải tháo bracket mỗi lần muốn rút cáp.
Mình rất khuyên dùng keo khóa ren Loctite Blue 242 ở phần đầu của mỗi con vít.
Cần:

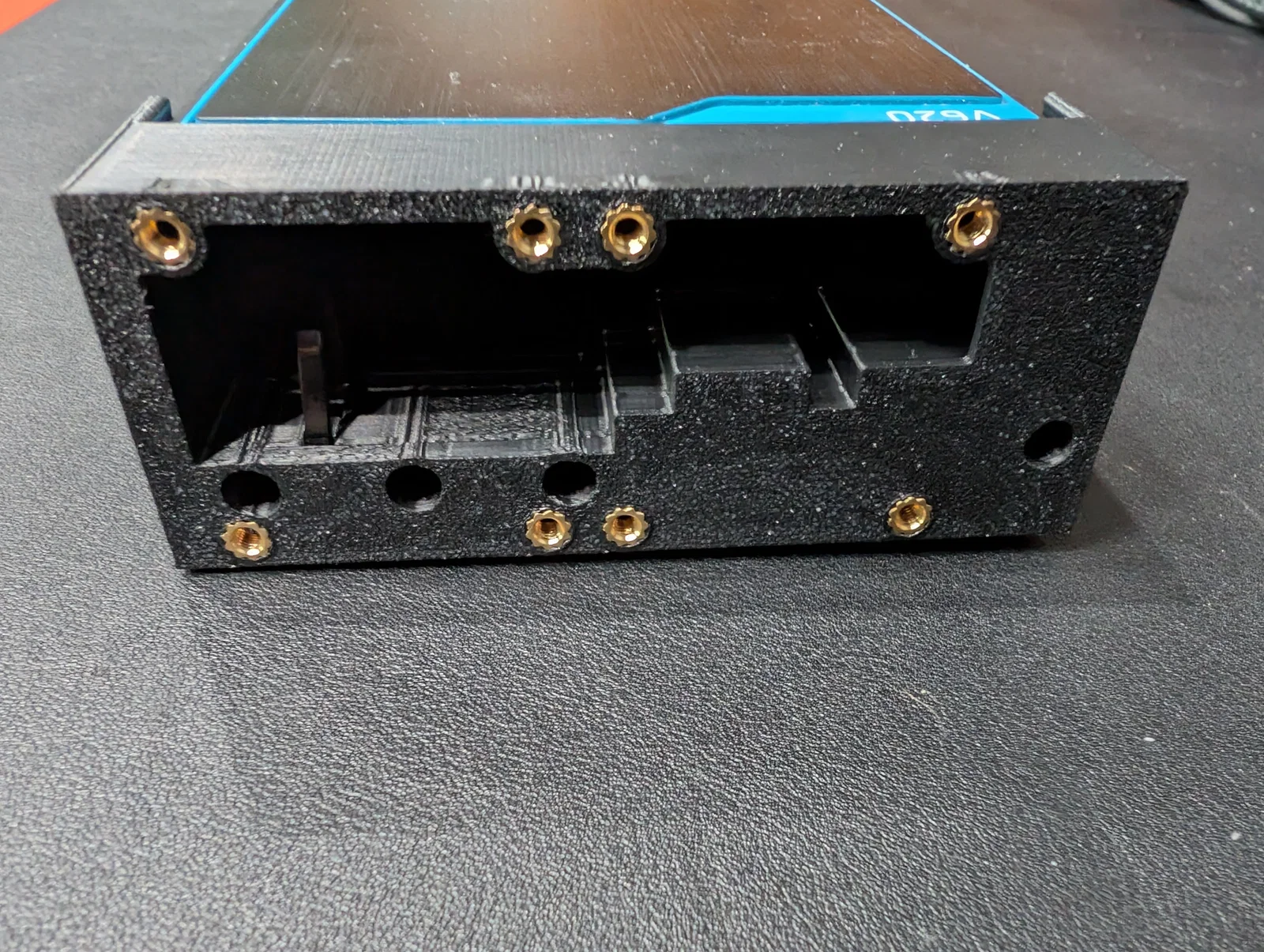

6x insert đồng ép nhiệt M345 (heat set inserts)
4x M3*8 SHCS
8x M3*65 SHCS
8x long đền M3 (washers)
1x dây rút 2.75mm*1mm (ziptie)
Keo khóa ren Loctite Blue 242
Thông số in
- Định dạng
- fcstdstepstl
- Số file mô hình
- 5
- Tổng dung lượng
- 1,2 MB
- File lớn nhất
- 503,6 KB
