Tai gắn rack cho JOYJOM Open Air PC Case

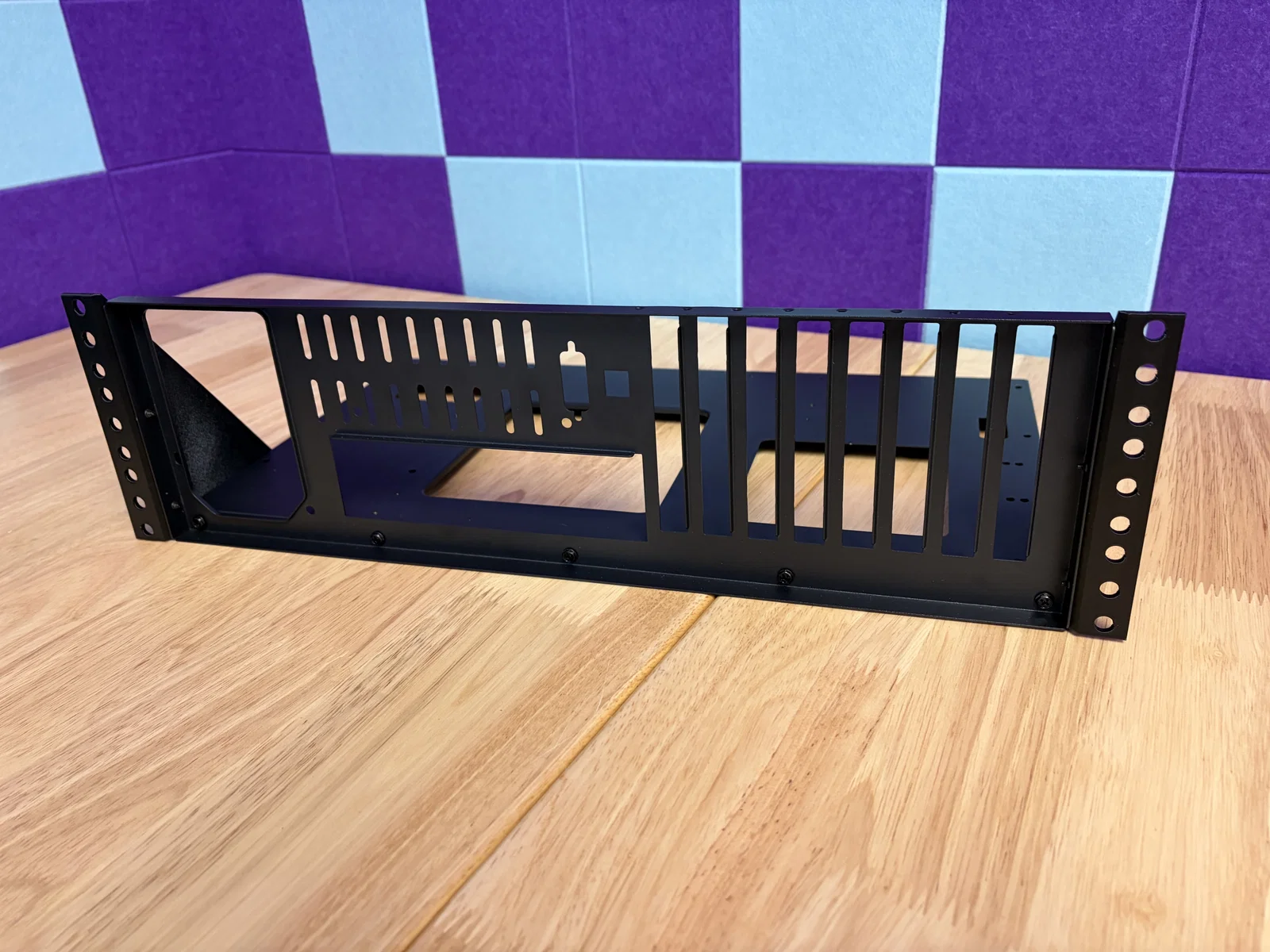

Mấy cái rack ears này giúp bạn gắn Open Air PC Case này (https://www.amazon.com/dp/B0DPKL7GQ8) vào bất kỳ tủ rack thiết bị tiêu chuẩn 19" nào, dùng cage nuts tiêu chuẩn nếu bạn muốn. Tuy nhiên mình khuyên dùng rack studs nếu bạn đang cần mua phần cứng mới.

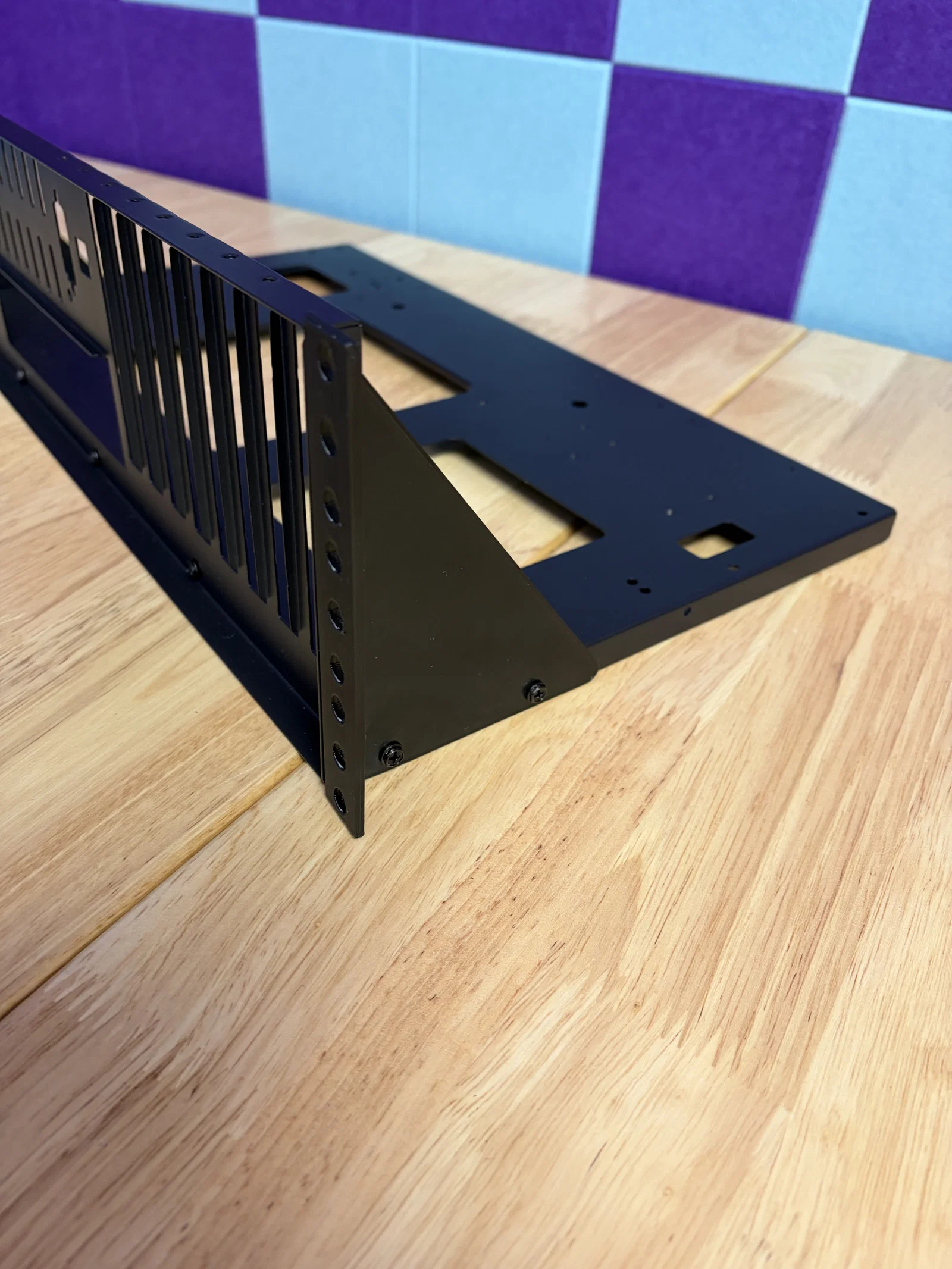

Thiết kế đơn giản gồm 2 món — in ra, bắt vào case, rồi đưa lên rack.

Ghi chú:

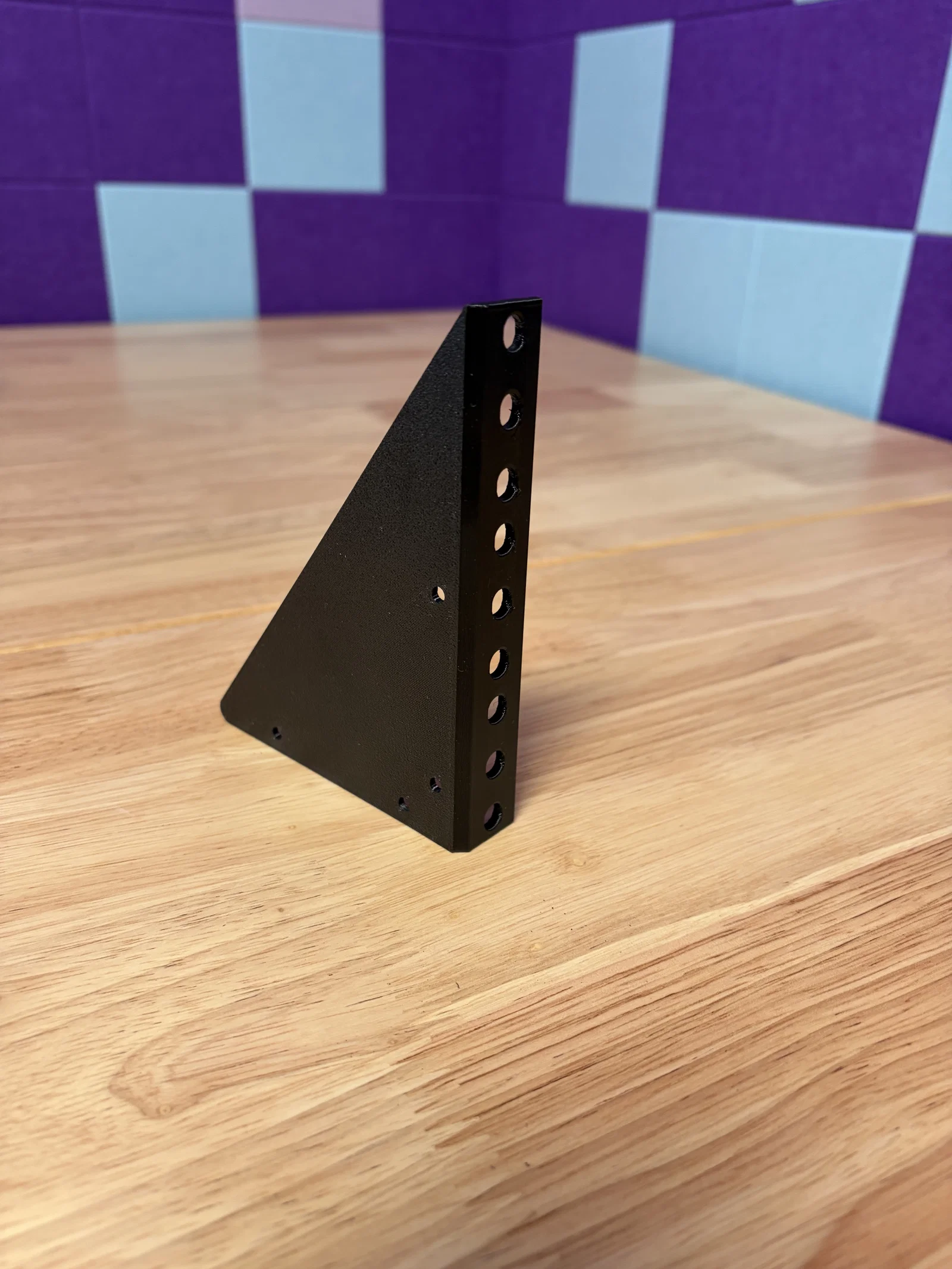

• Có hai phiên bản: một phiên bản chỉ có lỗ bắt rack ở trên và dưới, và một phiên bản có đủ cả 9 lỗ bắt rack nếu vì lý do nào đó bạn cần. - In 1 tai Trái (Left) và 1 tai Phải (Right). Con số trong tên file tương ứng với số lỗ bắt rack có trên chi tiết đó.

• Các lỗ bắt vào chassis được thiết kế để khớp với đúng mẫu case ở link phía trên. Có thể có các case khác dùng cùng cấu hình lỗ, hoặc về lý thuyết bạn có thể khoan thêm lỗ trên case của bạn để dùng được chi tiết này.

Phần cứng cần có:

• MỘT TRONG HAI: Rack Studs (https://www.rackstuds.com/products/series-ii)

• HOẶC: Cage nuts + ốc tiêu chuẩn cho rack (M6 hoặc 10-32 tùy loại rack của bạn)

Thiết lập in:

• Vật liệu: khuyến nghị PETG, ASA hoặc ABS

• Infill: khuyến nghị 15%+

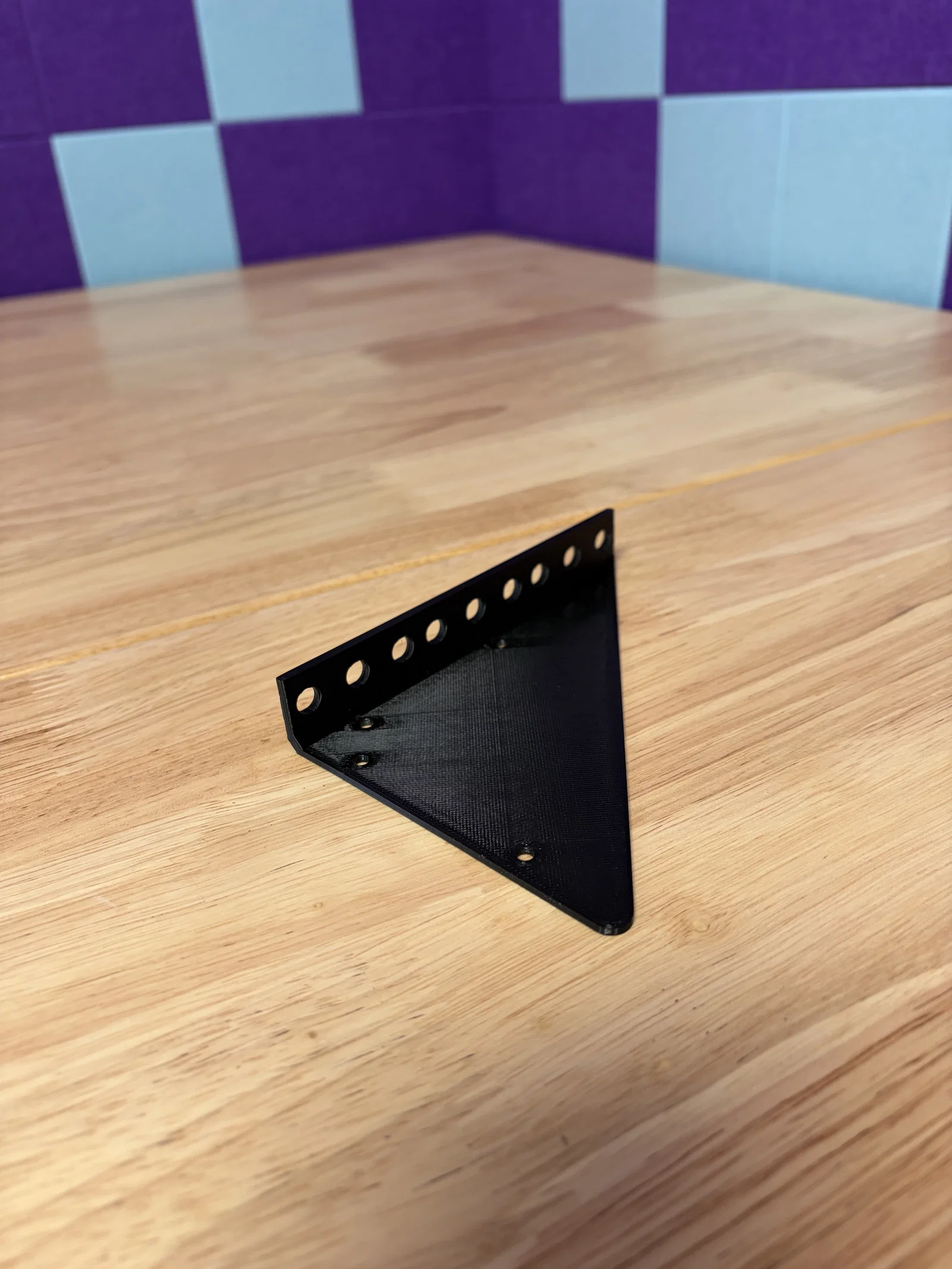

• Supports: không cần. Đặt hướng in đúng như file được upload (mặt tam giác úp phẳng xuống build plate)

Thiết kế này làm dạng prototype cho phiên bản sheet metal — xem video đi kèm để theo dõi toàn bộ quy trình thiết kế và bản redesign sang sheet metal.

Ghé tụi mình trên YouTube: https://www.youtube.com/@Proto_Squirrel
hoặc website: https://protosquirrel.com
