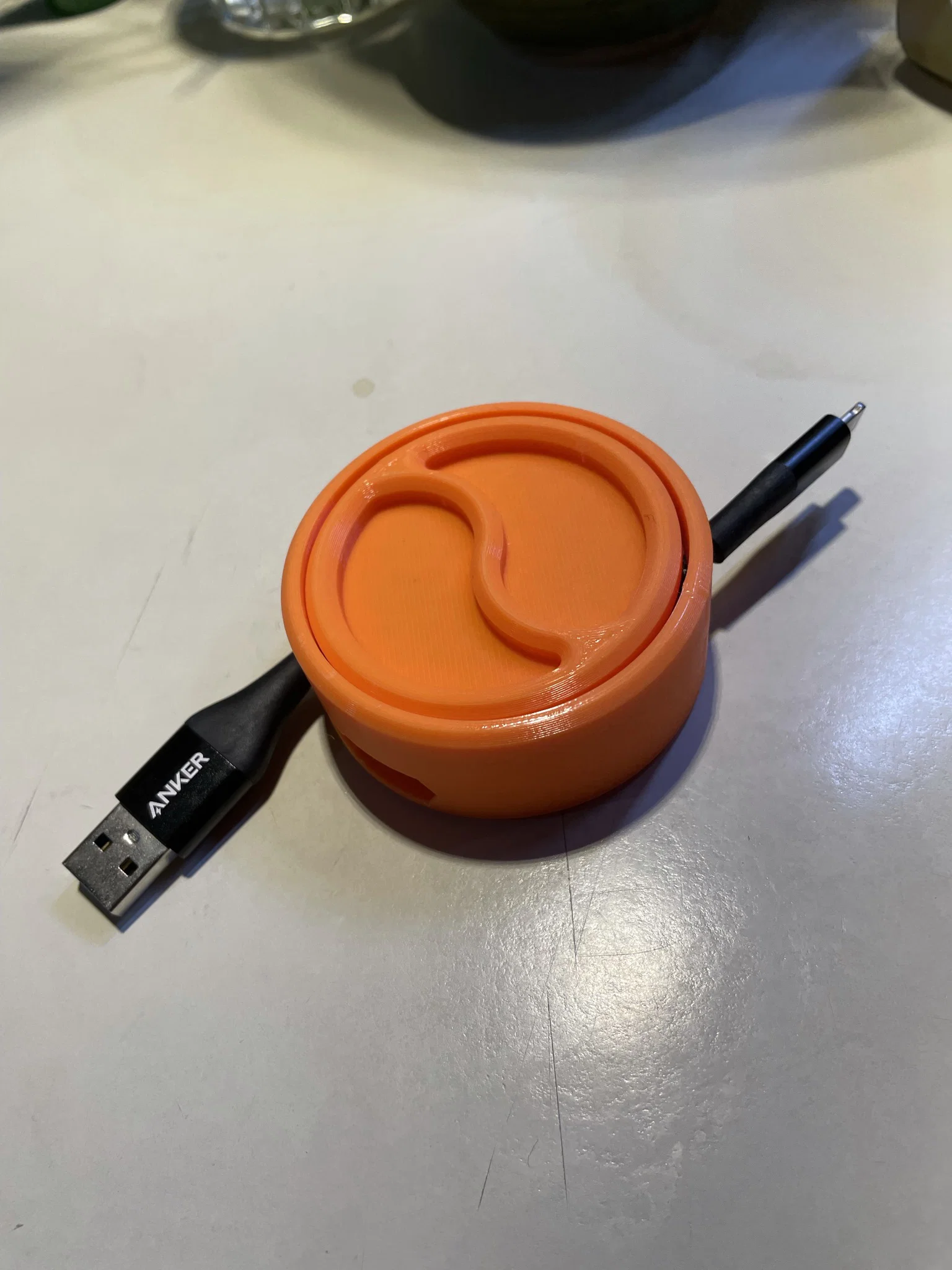

cable-roll – Hộp tròn quấn gọn dây cáp

Hộp nhỏ để quấn gọn các dây cáp nhỏ như cáp USB.

• Cần một ít supports để in cho đẹp

Lắp ráp

1. Luồn một đầu dây cáp ra ngoài qua lỗ bên hông phía dưới của hộp.

2. Gài trục (shaft) vào lỗ trung tâm của hộp, đảm bảo dây cáp đi qua khe (slot) trên trục. Cố gắng canh sao cho điểm giữa của dây nằm bên dưới trục.

3. Luồn đầu còn lại của dây cáp qua miếng chặn (spacer).

4. Ấn miếng spacer xuống phủ lên phần vuông của trục cho tới khi dừng lại, đảm bảo các lỗ trên spacer thẳng hàng với khe trên trục để dây cáp đi qua mượt.

5. Luồn đầu dây qua lỗ bên hông phía trên của hộp. Lúc này chỉnh độ dài hai đầu dây thò ra khỏi hộp sao cho gần bằng nhau.

6. Canh lỗ vuông trên tay quay (handle) khớp với phần gờ vuông (square boss) trên trục rồi ấn vào đúng vị trí.

7. Quấn dây vào trong hộp.

Phiên bản 2:

Ờ, cái kiểu ép khít (press fit) bằng gờ vuông đó đúng là hơi “căng”. Nên mình đã chỉnh sửa lại nhẹ thiết kế.
