Hộp cuốn dây cáp dạng lò xo (Retracting cable box)

Tác giả pneumoman

Lượt tải
215
Lượt thích
44
Lượt coi
2.240

File 13 6 MB

  • springshaft_1778239739.stlSTL · 101,4 KB
  • pawl_1778239740.stlSTL · 161,8 KB
  • shafthalf_1778239740.stlSTL · 50,3 KB
  • gear8-mod1.5_1778239741.stlSTL · 391,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#379029
Ngày đăng

Mô tả

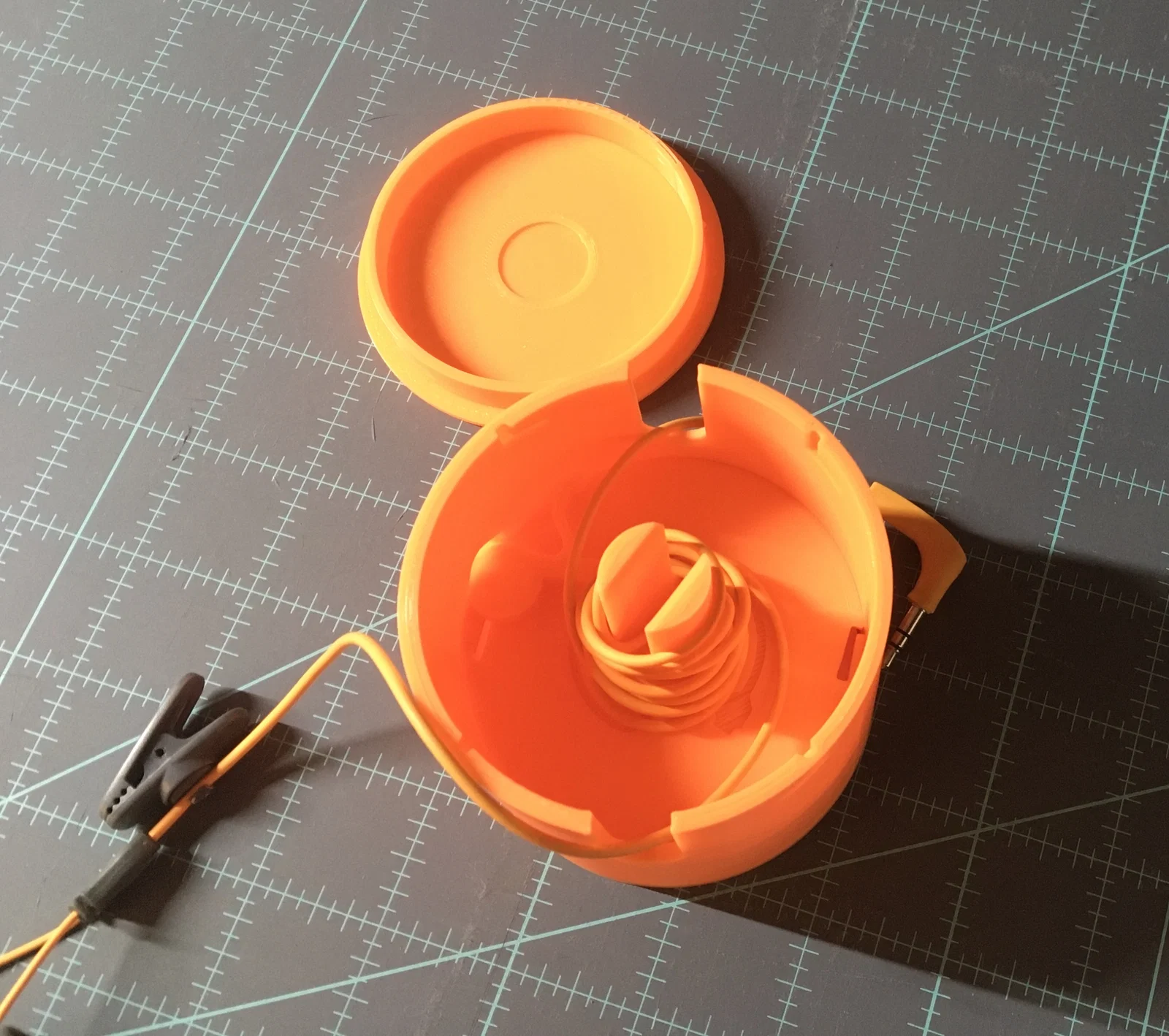

Đây là một cái hộp để cất dây cáp, có tích hợp cơ cấu lò xo để cuốn dây trở lại vào trong hộp khi bấm nút.

Print:

  • 1 thân (body)

  • 1 nắp (lid)

  • 1 action-cover

  • 1 orbit

  • 1 pawl

  • 2 shaft-half

  • 1 spool-pinion

  • 1 lò xo (spring)

  • 1 spring-shaft

  • 1 gear32-mod1.5 (ring gear)

  • 2 gear8-mod1.5

  • 2 gear16-mod1.5

Bạn sẽ cần keo để dán ráp hai phần shaft-halves với nhau và để gắn chúng vào spring-shaft. Bạn cũng có thể dán nhẹ gear16-mod1.5 vào gear8-mod1.5. Mình khuyên nên bôi trơn (ví dụ silicone hoặc wax) cho tất cả các bề mặt trượt.

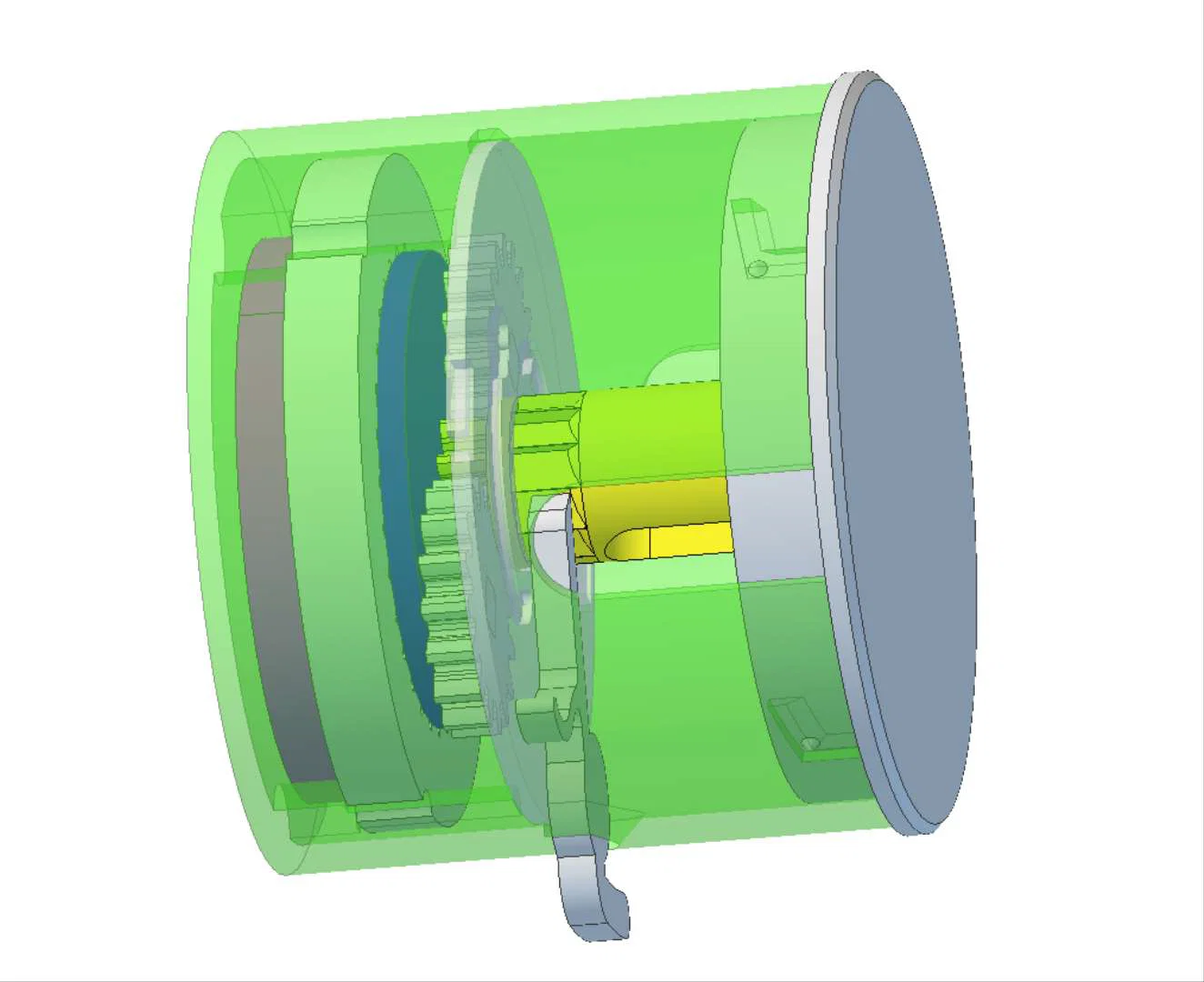

Xem file PDF 3D đính kèm để coi hình bung (exploded view) của cụm lắp ráp.
