Vỏ XT60 - Bản Remix

Remix từ Vỏ Jack XT60 | Gen2 Tác giả _755856

Tác giả fifonik_2128253

Lượt tải
14
Lượt thích
3
Lượt coi
102

File 3 1.020,2 KB

  • xt60_housing_-_remix_-_v37_1778226506.stepSTEP · 636,6 KB
  • xt60_housing_side1_-_remix_-_v37_1778226507.stlSTL · 187,9 KB
  • xt60_housing_side2_-_remix_-_v37_1778226508.stlSTL · 195,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

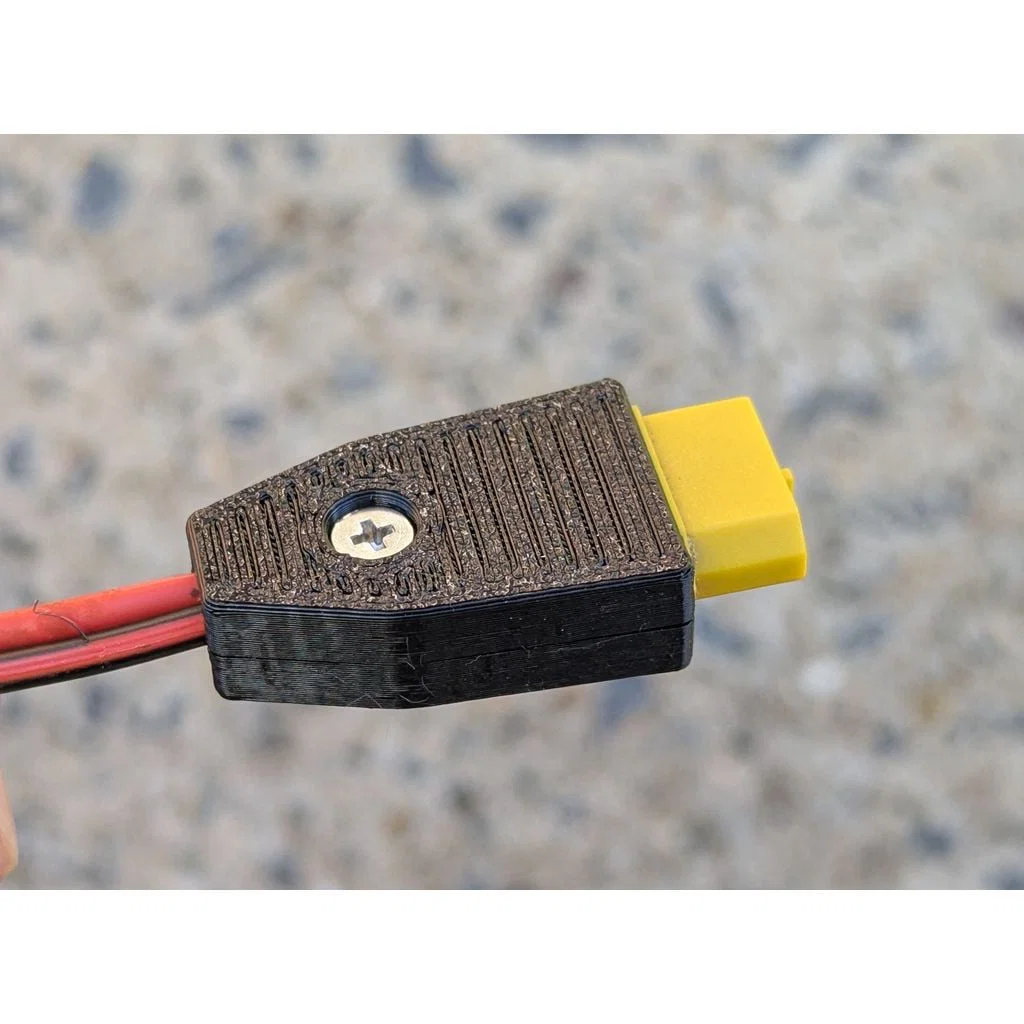

Bản remix (chỉ loại có rãnh/slotted) với cùng kích thước bên ngoài. Các phần được nối với nhau bằng vít M3 x 8mm (M3 x 10 thì dài quá) và ê-cu lục giác M3.

Mình không biết mấy đầu XT60 mình đang có ở nhà là hàng chuẩn hay không, và khác nhau chỗ nào %-) Tuy nhiên, chúng lắp vào mẫu gốc (mà mình remix lại) chỉ gặp vài vấn đề nhỏ (khá cứng khi luồn dây và có một khe hở nhỏ giữa các phần do bề rộng chưa đủ). Nên mình nghĩ nếu bạn dùng được mẫu gốc thì mẫu của mình cũng sẽ dùng ổn.

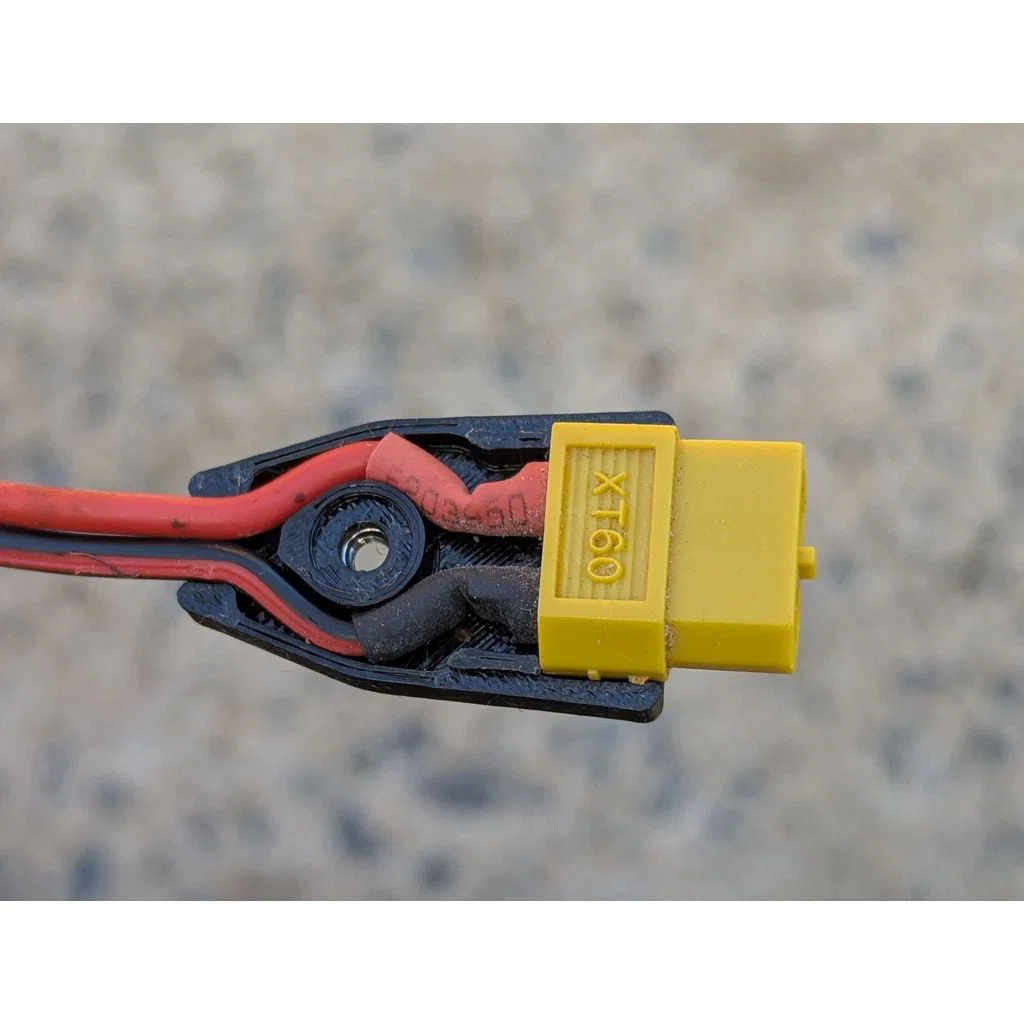

  • Thêm “stop” để giữ connector cố định (không cần dán keo);

  • Gờ bám bên ngoài;

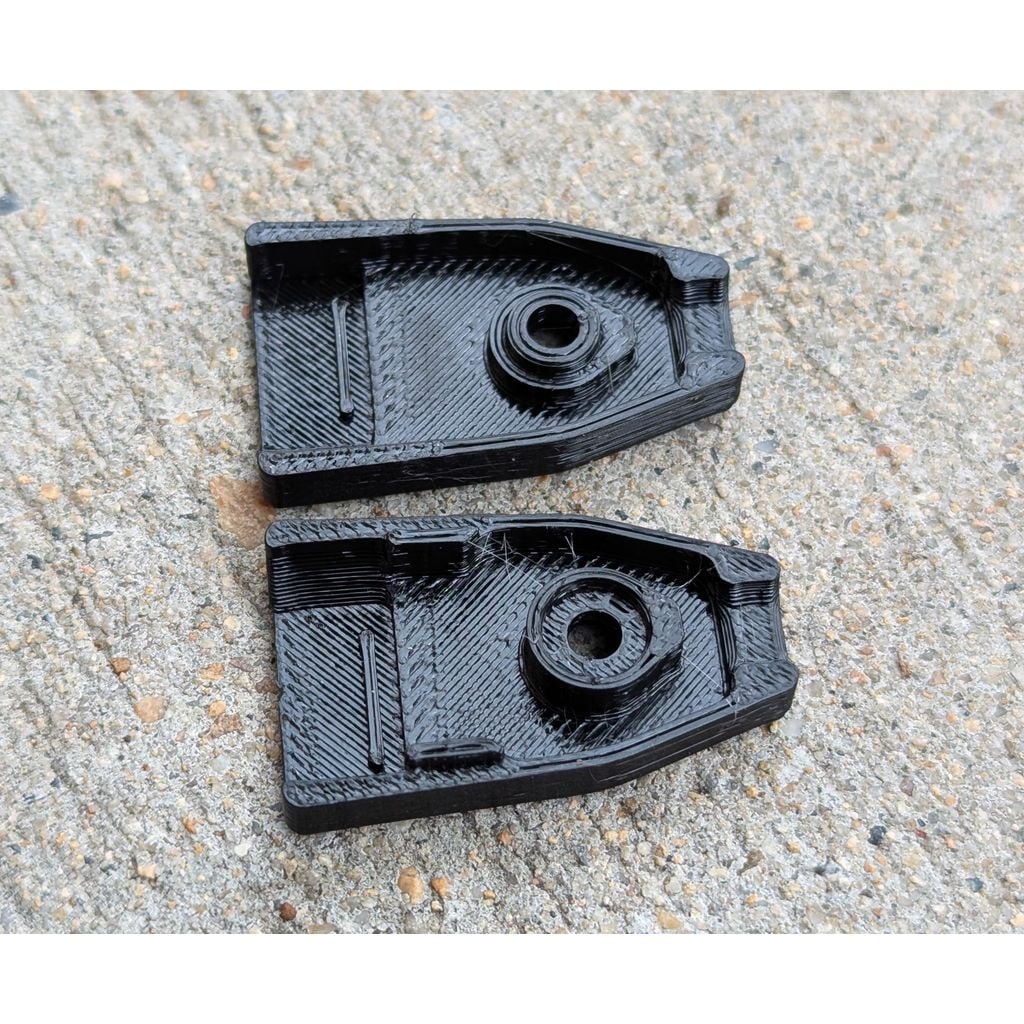

  • Lỗ lục giác cho ê-cu;

  • Thêm phần inset để canh vị trí tốt hơn;

  • Chừa thêm chỗ cho dây cáp;

  • Tăng độ dày vách trên/dưới từ 0.7mm lên 0.8mm (in sẽ ổn hơn với layer height 0.2mm);

  • Tăng khoang cho XT60 từ 8.04 lên 8.2mm (bề rộng XT60 theo spec là 8mm);

  • Có đăng file STEP.

Nên in theo hướng “mặt có gờ bám đặt xuống bàn” (grip sides on table), không cần supports, dùng layer height 0.2mm và line width 0.43–0.5mm.

Chúc nguồn điện luôn ở bên bạn.
