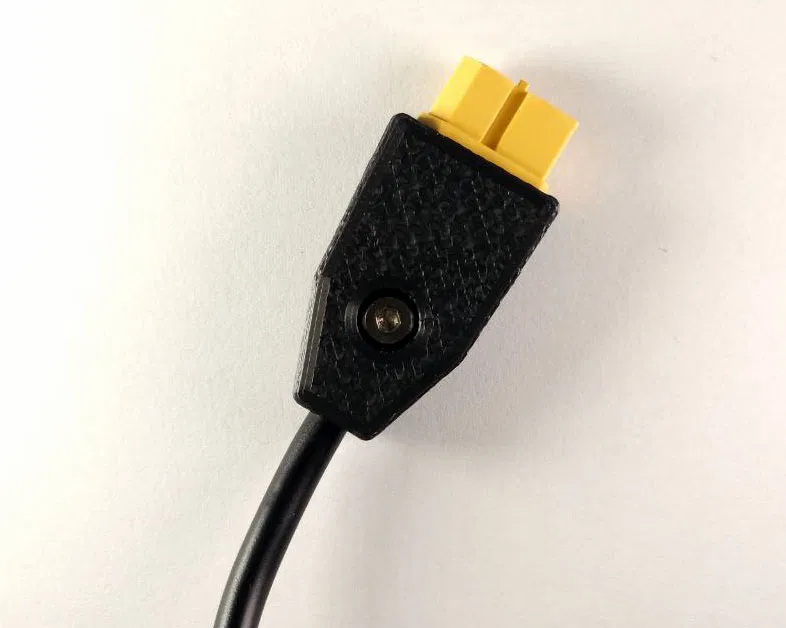

Vỏ Jack XT60 | Gen2

XT60 thường được dùng làm jack cắm đa dụng cho các thiết bị công suất nhỏ, đôi khi cần kết nối XT60 với dây cáp 2 chân 1.5 mm² PVC thông thường.

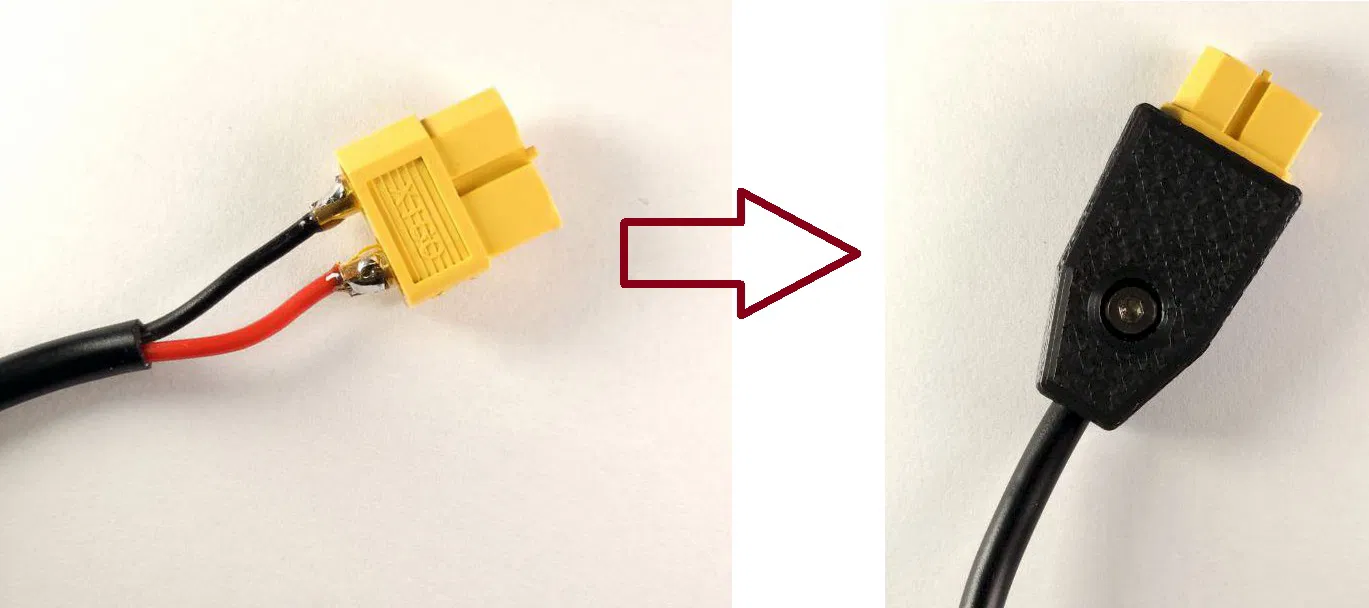

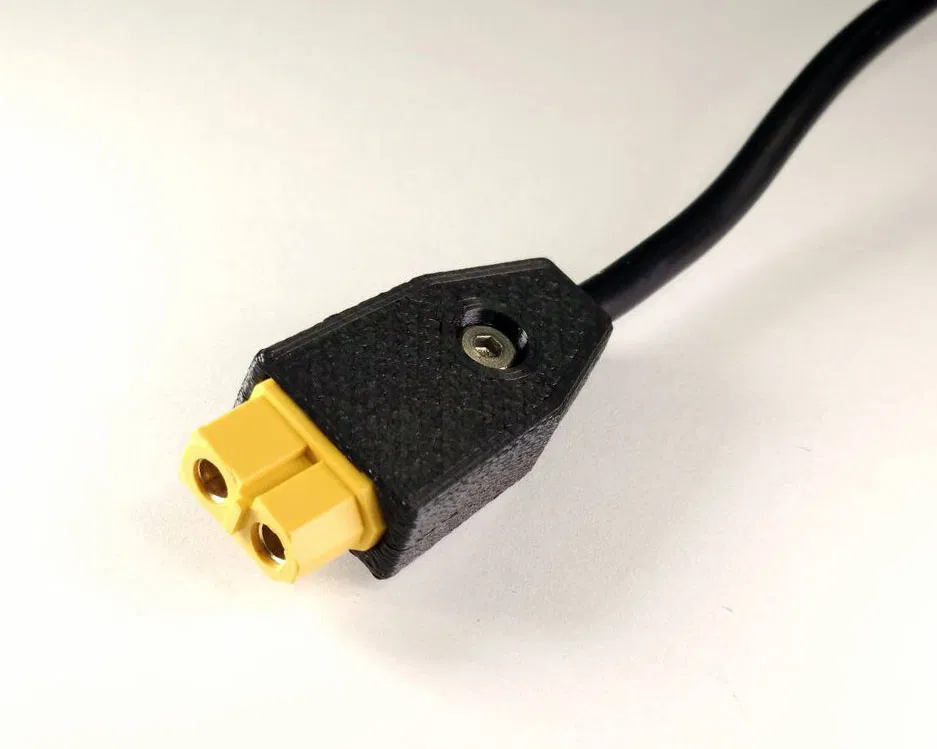

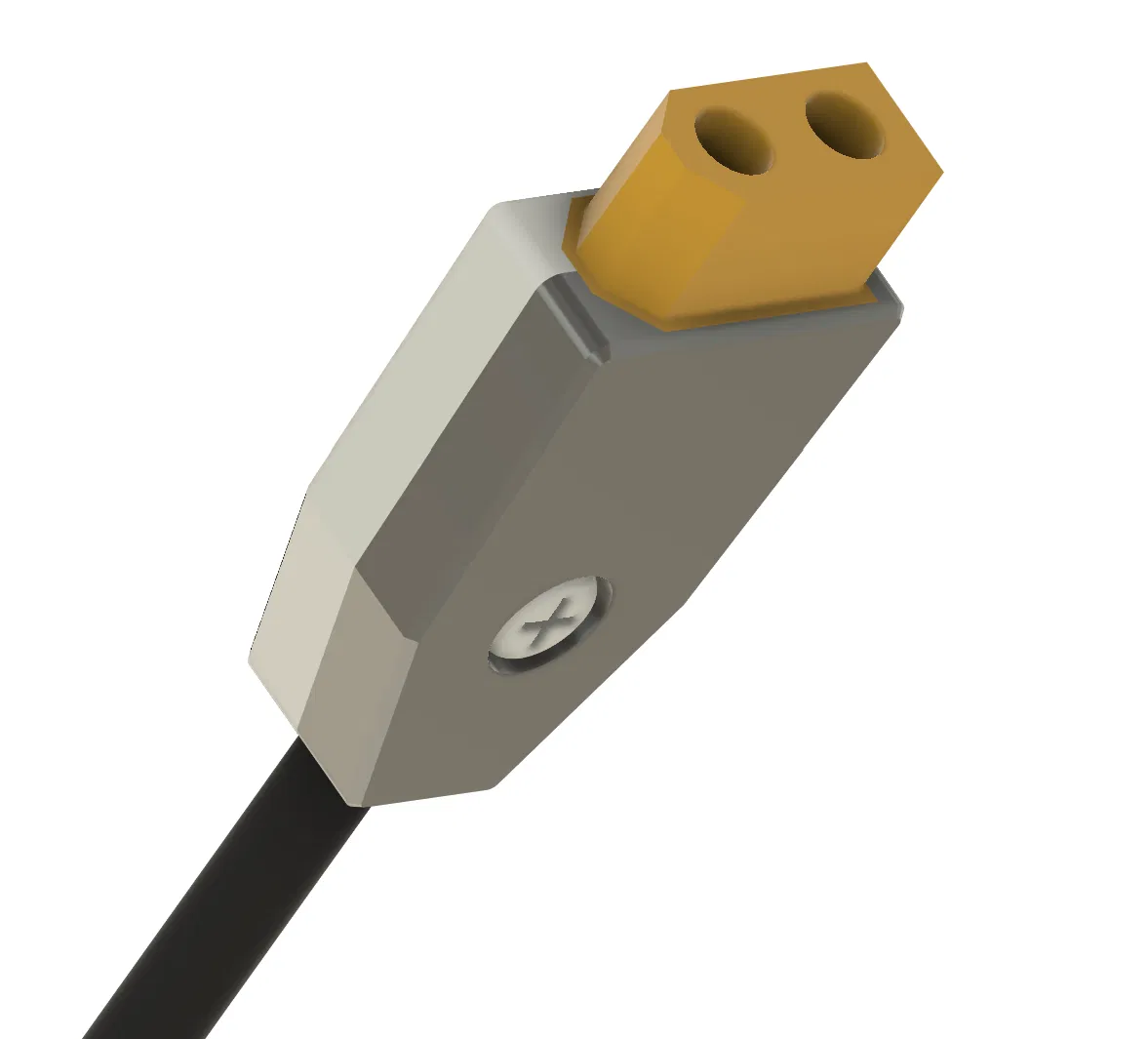

Bộ adapter này cho phép kết nối XT60 một cách thẩm mỹ, giống như cách thực hiện với phích cắm ổ cắm AC thông thường.

Thiết kế để in không cần hỗ trợ.

• Loại dây cáp khuyên dùng: dây cáp PVC 2 lõi dẹt 1.5mm² hoặc dây cáp tròn 4.5mm.
• Dòng điện tối đa khuyên dùng: dưới 5A.
• Loại đầu nối khuyên dùng: XT60, hàng không chính hãng.
• Loại vít khuyên dùng: đai ốc M3 + vít M3 dài 10mm.
• Loại keo khuyên dùng: Akfix 705 (Cyanoacrylate dạng gel).

Cải tiến Gen2:

• Thêm vát cạnh để ngăn chặn hiệu ứng chân voi;
• Thêm bo tròn để việc in ấn dễ dàng hơn;
• Thêm chốt định vị để căn chỉnh tốt hơn;

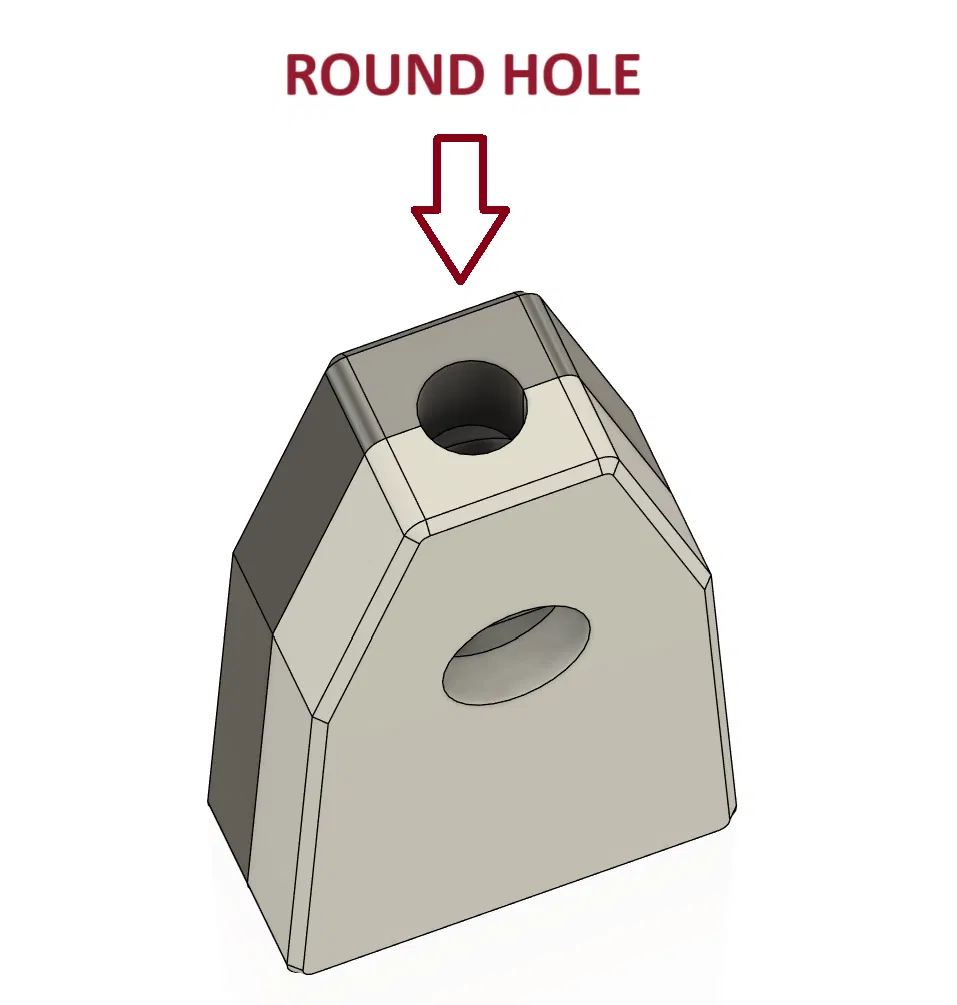

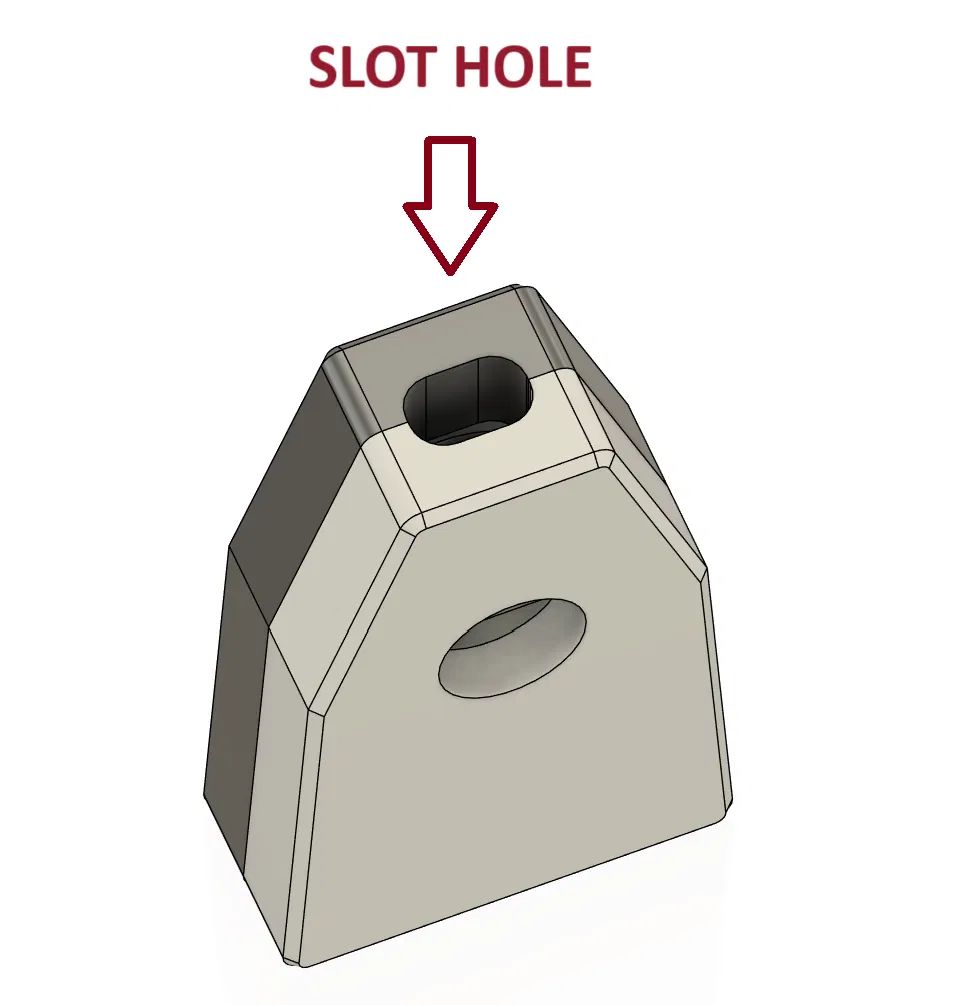

• Thêm tùy chọn lỗ tròn hoặc lỗ khe.

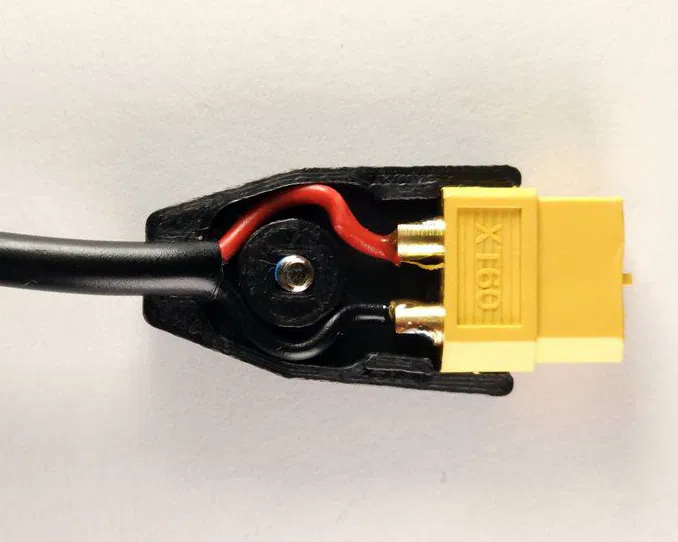

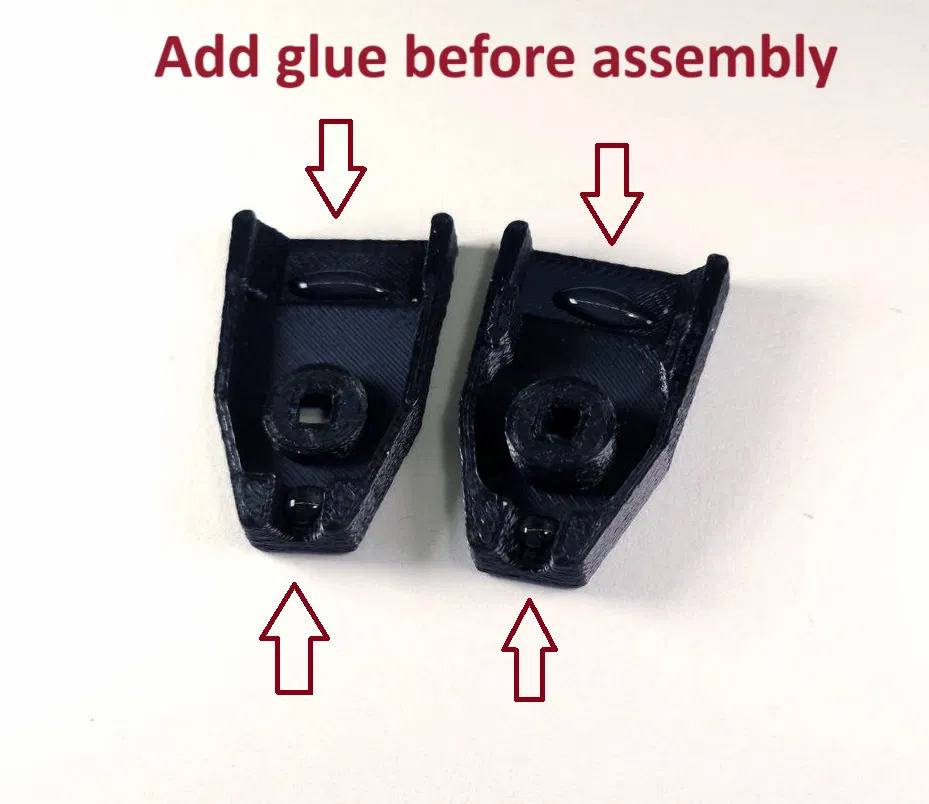

Vì vỏ được thiết kế cho cáp 1.5mm², không nên truyền tải dòng điện quá lớn qua đó. Phù hợp cho các thiết bị công suất nhỏ, tiêu thụ dưới 5A. Không tương thích với các đầu nối XT60U chính hãng, chỉ dùng với loại rẻ tiền. Sử dụng keo để cố định XT60 và cáp bên trong vỏ.

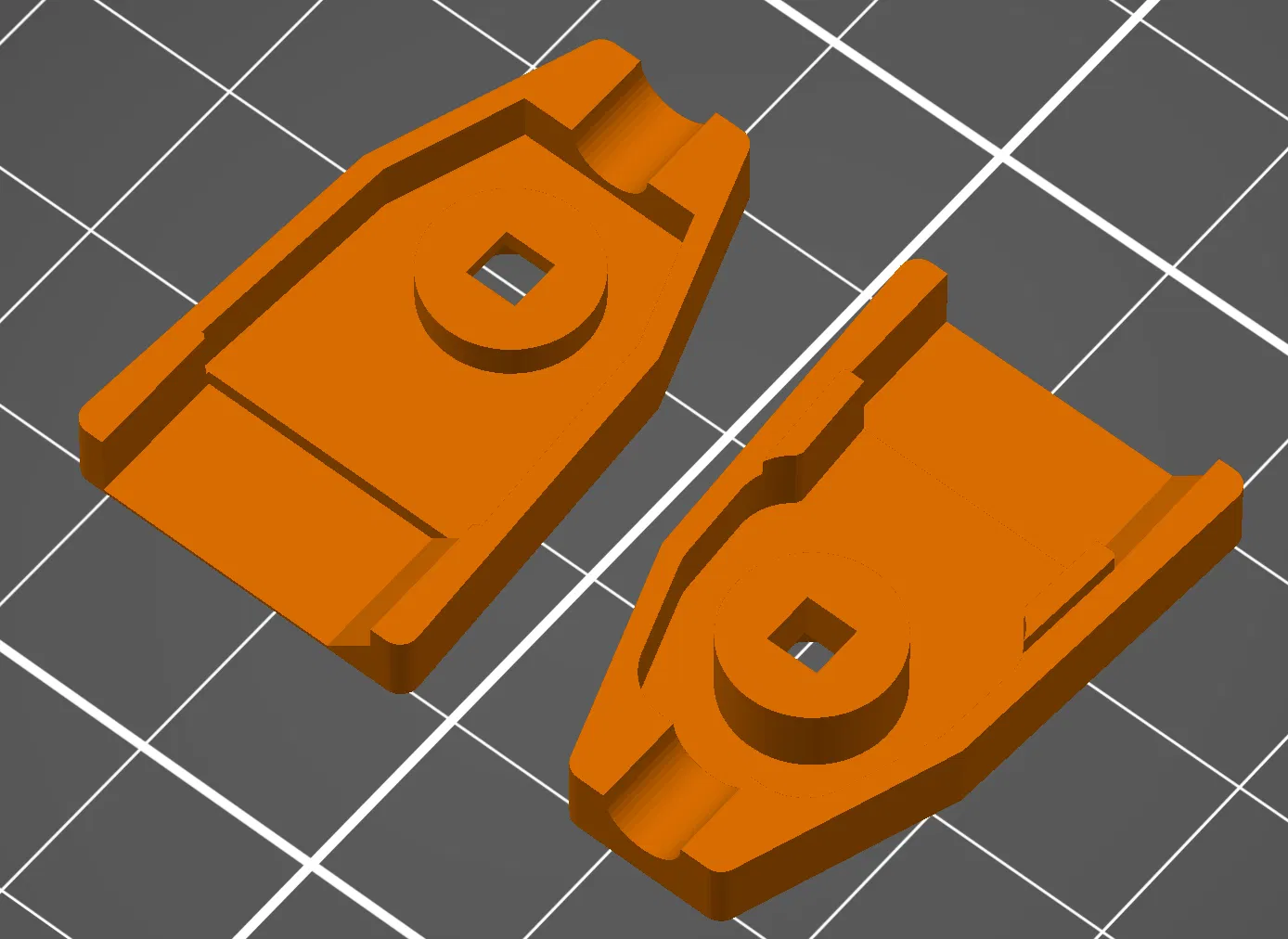

Các file Gcode được cung cấp dùng cho PLA, máy FlyingBear Ghost6 hoặc Prusa MK4.
