SuckMate (cánh tay đỡ ống hút bụi / vacuum Hose arm)

Tác giả HelgeHelgeson

Lượt tải
2
Lượt thích
2
Lượt coi
104
Bản remix
1

File 5 1,4 MB

  • Angle_Insert_1.0_1778182160.stepSTEP · 85,5 KB
  • Arm_Part_1778182160.stepSTEP · 598,2 KB
  • Arm_Part_-Mount_1778182161.stepSTEP · 546,2 KB
  • Angle_Insert_0.8_1778182162.stepSTEP · 85,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

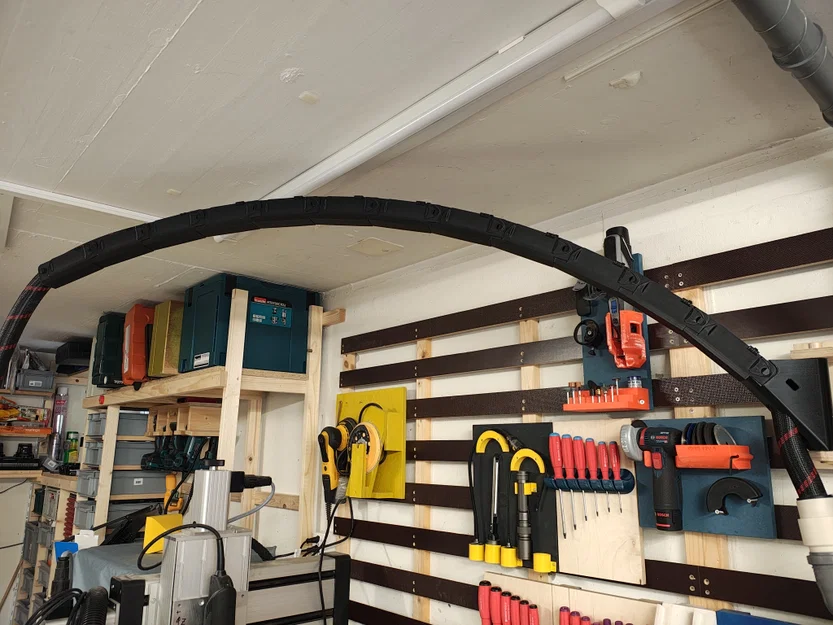

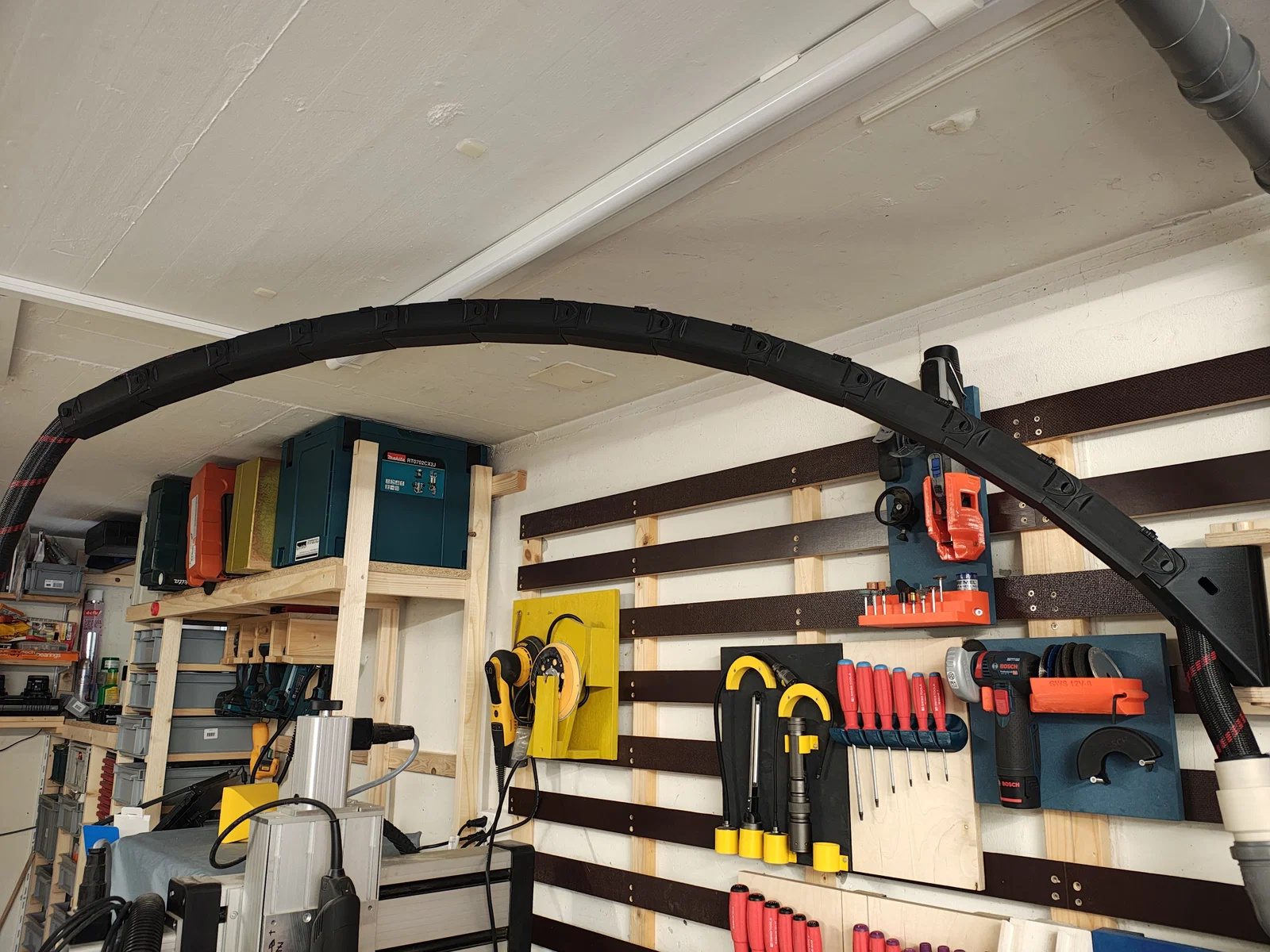

Mình tự thiết kế một cái arm in được (lấy cảm hứng từ Festool Boom Arm)
để bạn lúc nào cũng có cái “sucker” đúng vị trí, khỏi quệt làm rớt/đổ hết đồ trên bàn.

Thiết kế để giữ ống (hose) 40mm (hoặc nhỏ hơn), có thể lớn hơn chút cũng chạy được.

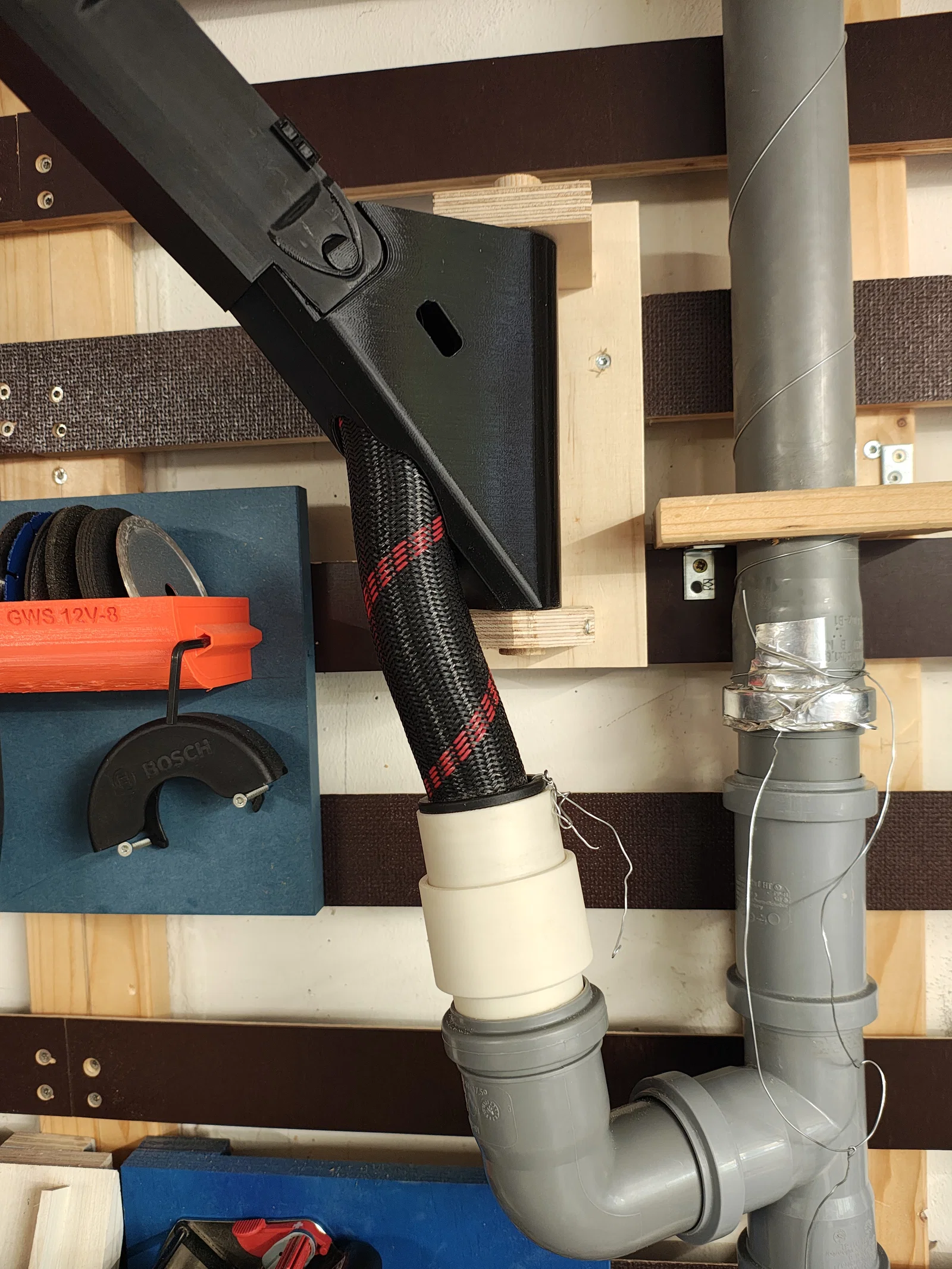

Bạn cần một cây rod 19–20mm để gắn cái Arm mount lên.
Mình in phần Arm mod với mặt phẳng dưới đặt xuống printbed và có dùng Brim (không chắc là có thật sự cần không).
Các phần của Arm tốt nhất là in nằm phẳng trên bed.

Mình dùng PETG cho cả hệ, và sẽ cần một ít supports.

Khá quan trọng là dùng Cableclip sau khi bạn đã lắp các Arms và luồn hose vào. -> Nó giúp tăng độ cứng cho thiết kế (giữ các phần dính chặt với nhau).

Mấy cái Inserts dùng khi bạn cần độ cong của Arm ít hơn. Chỉ cần đặt từ phía dưới, kẹp vào giữa hai phần Arm (nó sẽ clip-in)."

Hy vọng món này ở chỗ bạn hoạt động ngon như ở chỗ mình!

cheers và chúc vui vẻ

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
5
Tổng dung lượng
1,4 MB
File lớn nhất
598,2 KB
