Giá đỡ BTT SKR Pico cho máy in Ultimaker 2

Tác giả Saul

Lượt tải: 53
Lượt thích: 9
Lượt coi: 926
Bản remix: 0
Bình luận: 2

Tải tất cả (.zip)· 4 file · 172,5 KB· 172,5 KB

File 4 172,5 KB

pi_btt_standoff_1766177435.stlSTL · 19 KB
pi_btt_mount_plate_1766177436.stlSTL · 145,9 KB
macros.cfg_1766177437.txtTXT · 3,8 KB
printer.cfg_1766177438.txtTXT · 3,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #37637
Danh mục: Máy In 3D
Ngày đăng: 24/03/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: upgrade
btt
klipper
pico
ultimaker
skr

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Phần cứng bổ sung:

Hai M3x10 : Để gắn giá đỡ vào ultimaker

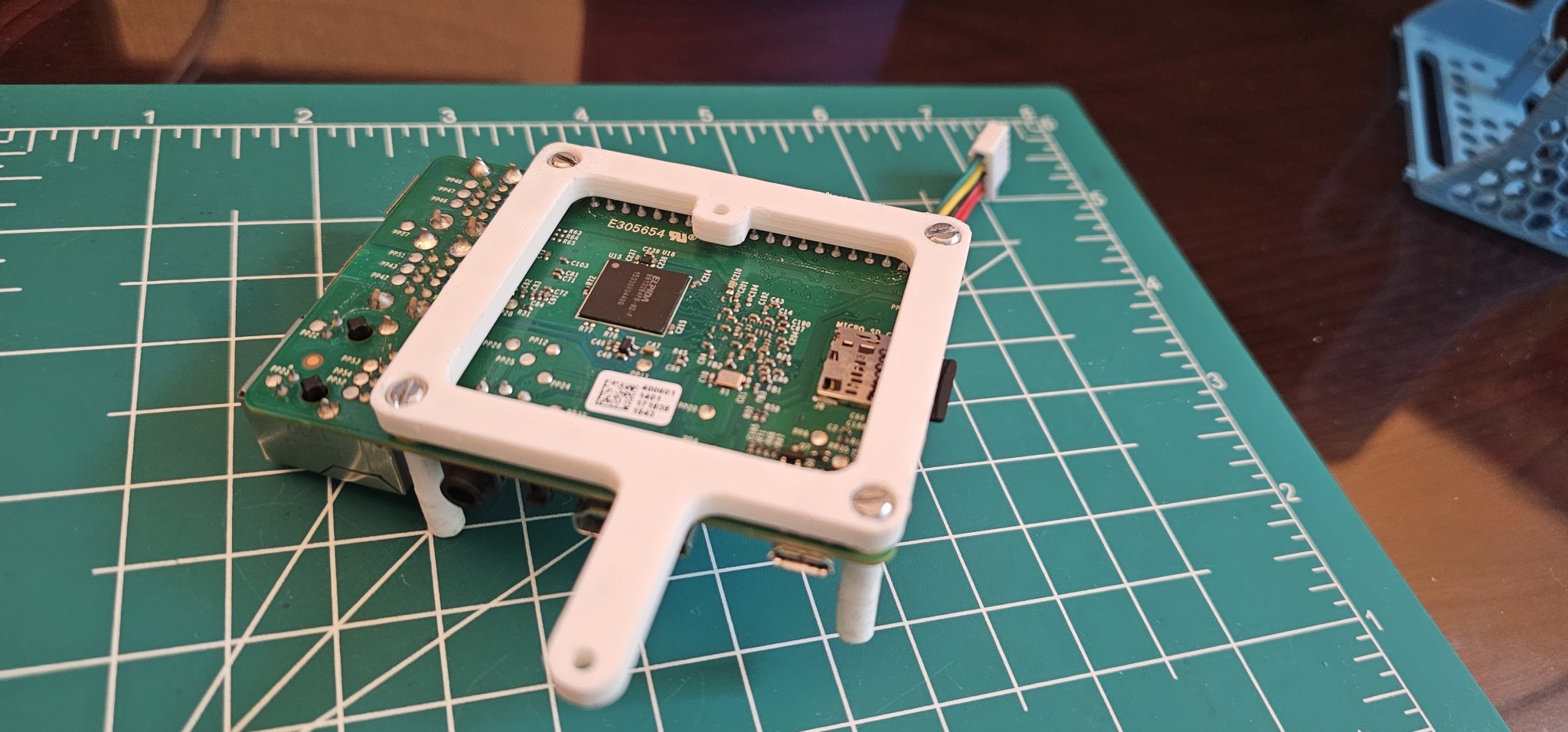

Bốn M2x10 : để gắn pi vào giá đỡ và các khoảng cách
Bốn M2x? : để gắn bảng BTT vào các khoảng cách (đã bao gồm với bảng btt)

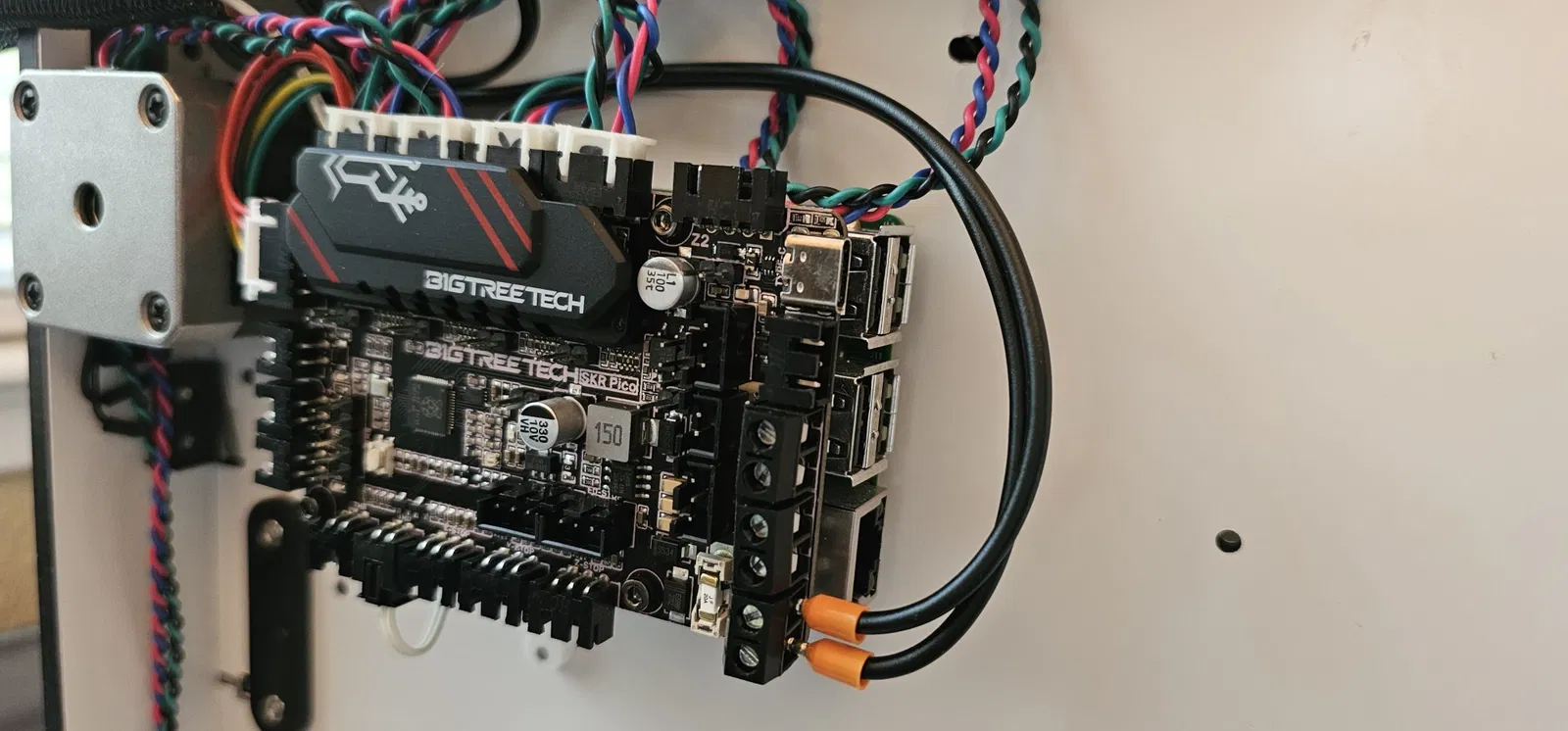

Cách tốt nhất mà tôi tìm thấy để sử dụng bảng BTT mới với nguồn điện hiện có là sử dụng klipper và sử dụng bảng BTT như một bảng phụ trợ. Tôi sử dụng bảng BTT cho các động cơ bước yên tĩnh và cảm biến nhiệt độ không phải pt100.

Lưu ý: Nếu bạn muốn sử dụng một nguồn điện duy nhất cho cả hai bảng, bạn sẽ cần phải kết nối vào các mạch nguồn từ PCB, điều này có thể không an toàn.

Lưu ý: Nếu bạn muốn sử dụng quạt tản nhiệt có thể điều khiển, bạn sẽ cần một quạt 24V kết nối với bảng BTT thay vì quạt 5V trên bảng Ultimaker.

Các bước:

Làm cho klipper hoạt động mà không cần thay đổi phần cứng:
1. https://www.instructables.com/Ultimaker-2-and-Klipper/
Khi đã thoải mái, thêm bảng btt
1. Thay đổi cấu hình printer.cfg của bạn
  1. Đã thêm của tôi như tham khảo

Coi thêm Ẩn bớt
