The Porta‑Punisher (Bài Torture Test Multi Color)

The Porta‑Punisher:

The Porta‑Punisher là một bài test “torture” nhỏ gọn nhưng có tính thực dụng, được thiết kế để phơi bày mức độ máy in của bạn xử lý hình học thực tế tốt tới đâu trong điều kiện khó. Mô hình nhà vệ sinh di động tí hon này có overhangs, bridges, thin walls, khoang rỗng bên trong, và các bề mặt thẳng đứng dài — rất dễ lộ lỗi về cooling, kiểm soát flow, và độ chính xác cơ khí.

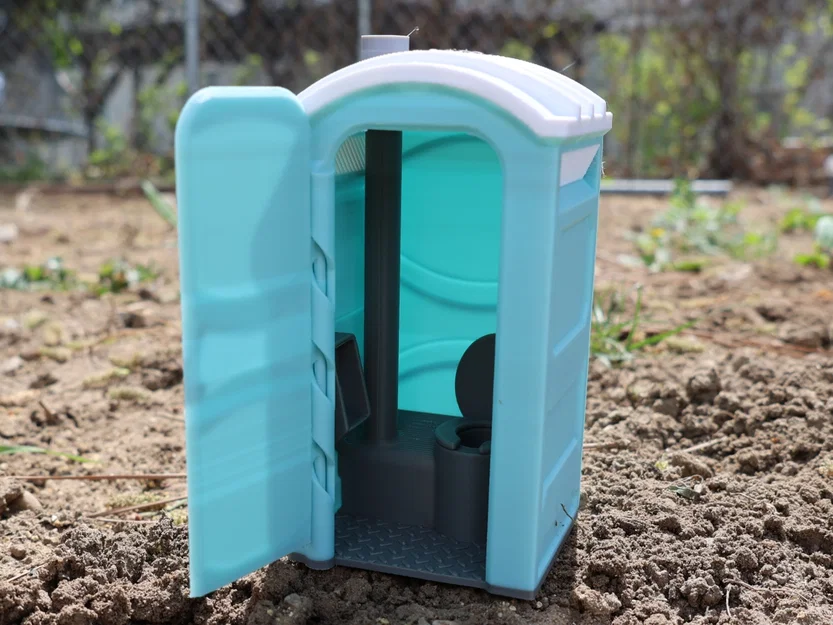

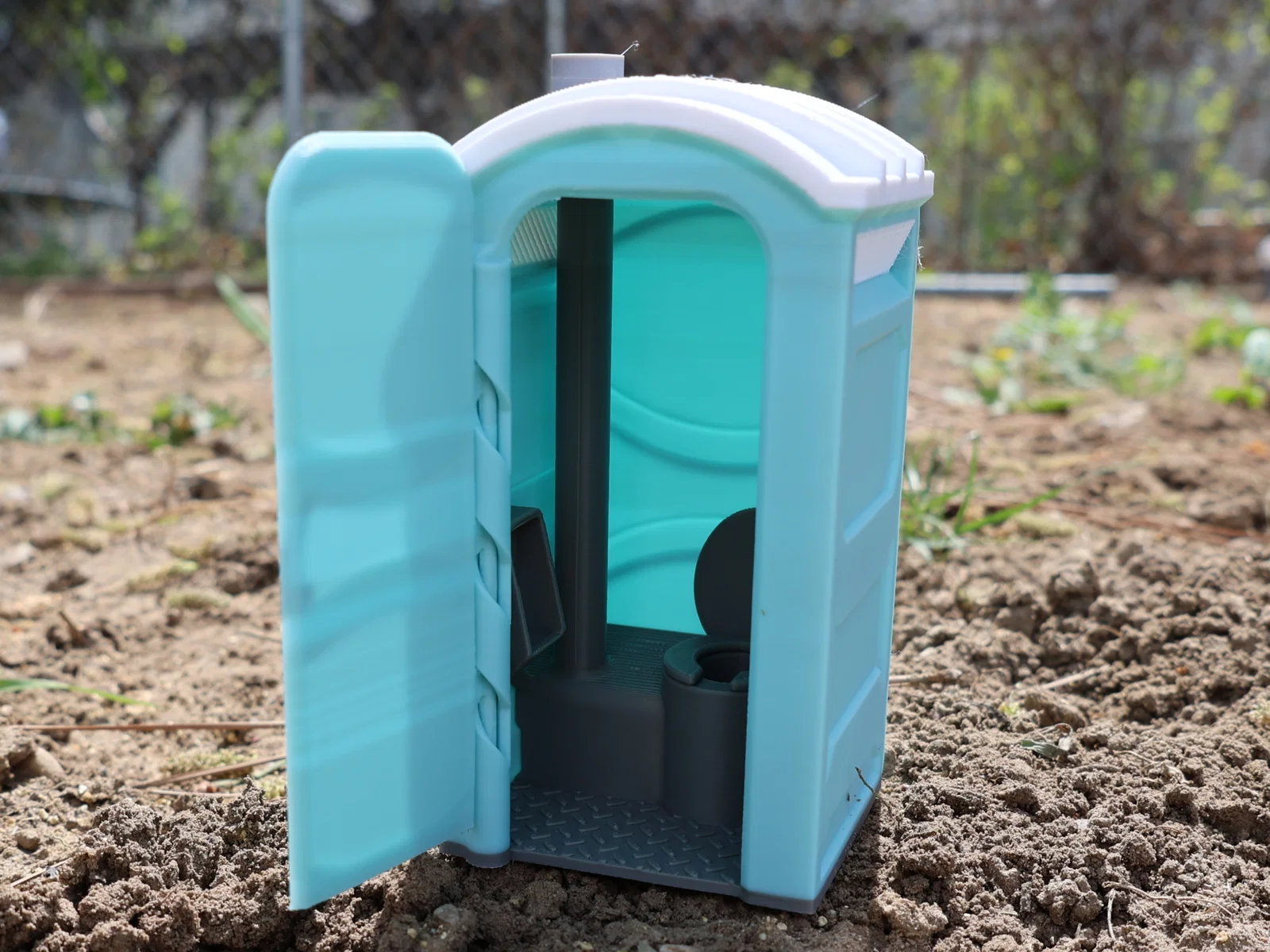

Cơ cấu bản lề được cố tình làm nhạy theo tolerance: in đạt là cánh cửa phải đung đưa nhẹ, và tự khép lại bằng chính trọng lượng của nó, không bị kẹt hay phải cạy mới mở. Vì mặt trên của cửa được chamfer, đây là chỉ báo rất tốt cho độ chính xác kích thước, chỉnh pressure‑advance, và khả năng single-line bridging.

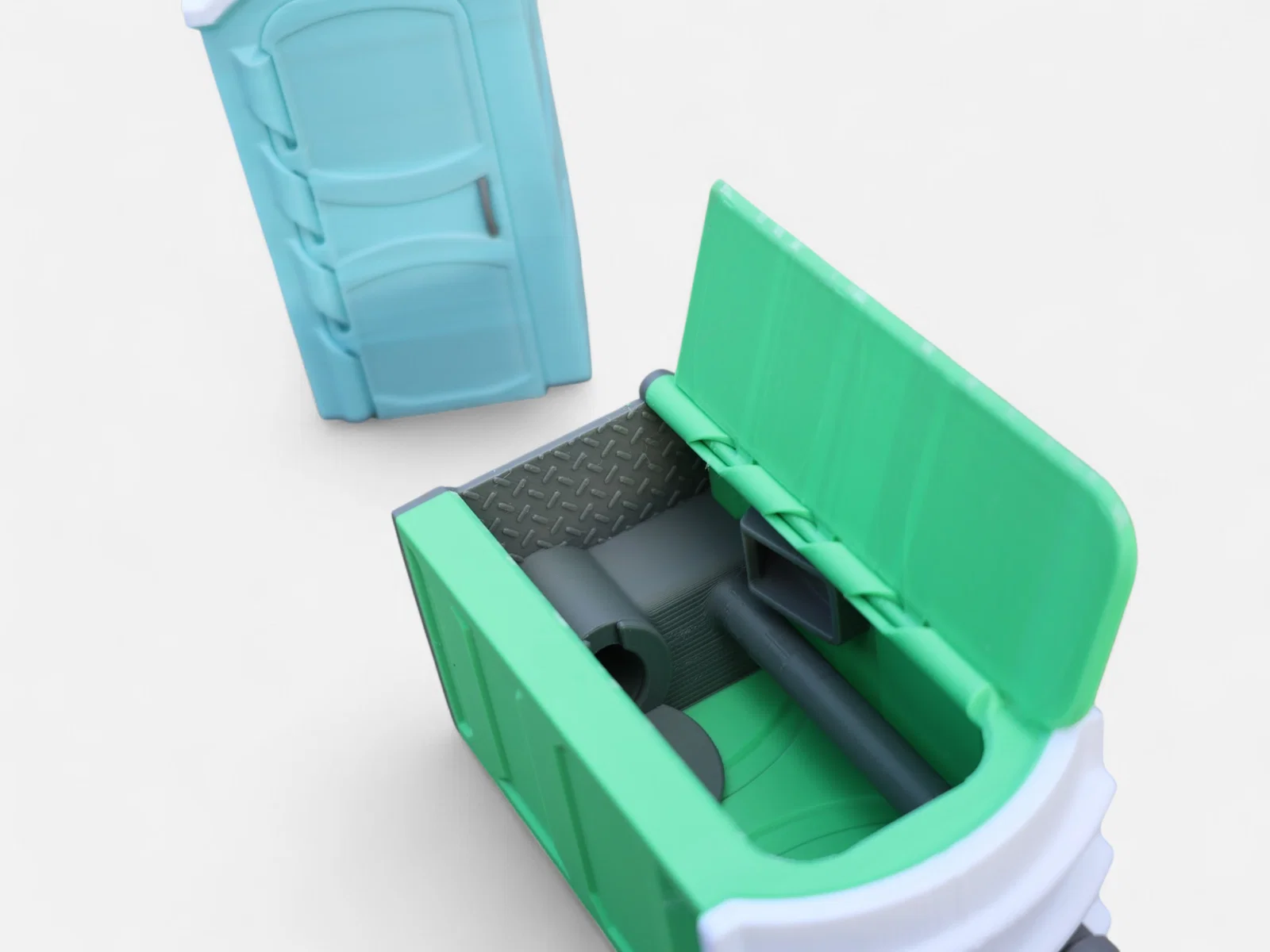

Bên trong “potty”, các overhangs, vents và chi tiết nhỏ bên trong sẽ test hiệu quả cooling và khả năng kiểm soát stringing. Các vách ngoài cao làm nổi bật độ ổn định của Z‑seam, Vertical Fine Artifacts (VFAs), và ringing. Những đoạn thin wall sẽ “ép” bài toán hiệu chuẩn extrusion width và hành vi pressure‑advance. Với các máy multi‑material (single nozzle), mô hình cũng sẽ lộ rõ hiện tượng lem màu (color bleed), độ chính xác canh vị trí (registration accuracy), và hiệu quả purge.

NẾU BẠN TẢI STL:

Trong slicer, nhớ tách object ra thành nhiều phần. Sau đó bạn có thể gán màu tùy ý cho từng object.

Một bản in thành công nên có các điểm sau:

• Cửa đung đưa trơn và tự đóng lại nhờ trọng lượng của nó

• Không cần cạy để mở cửa — bản lề xoay mượt

• Overhangs sạch ở phần mái và mép cửa, không bị xệ

• Bridges phẳng bắc ngang ô cửa và các nhịp bên trong

• Stringing tối thiểu trong khoang và quanh khe cửa

• Vách đều với bề mặt mịn và VFAs tối thiểu

• Z‑seam gọn không bị chạy lung tung hay phình

• Thin walls in đều không hở, không over‑extrusion

• Ranh giới màu sắc sắc nét không bị lem màu (multi‑material)

• First layer chắc không bị bong góc hay elephant’s foot

• Tay nắm cửa, vents và chi tiết nhỏ nét, rõ ràng

Một bản in không đạt có thể gặp các dấu hiệu sau:

• Cửa bị kẹt, rít, hoặc phải dùng lực mới mở

• Cửa không tự đóng (vấn đề tolerance hoặc elephant’s foot)

• Overhangs bị xệ ở mái hoặc mép cửa

• Bridges bị võng qua ô cửa hoặc trần bên trong

• Stringing nặng trong khoang hoặc quanh vùng có lỗ vents

• VFAs thấy rõ, gợn sóng, hoặc texture vách không đều

• Z‑seam bị cục, lồi, hoặc lệch hàng

• Thin walls bị hở, phình, hoặc extrusion không ổn định

• Lem màu hoặc bóng mờ (ghosting) giữa vật liệu (single nozzle multi‑material)

• Bị cục hoặc sần bên trong bồn cầu

• Cong vênh hoặc nhấc mép ở phần đế

• Chi tiết nhỏ (vents, tay nắm) bị chảy, méo

Một vài ví dụ:

Stringing dọc theo khu vực có vents

Lem màu dọc theo cửa và vách (Single nozzle, Multi Color)

Nhớ chia sẻ kết quả của bạn nha!
