Đế dock bàn phím Surface Pro cho bàn phím Bluetooth Thinkpad Trackpoint II

Vấn đề của Surface Pro và các dòng máy tính bảng 2 trong 1 khác là chúng không thực sự thoải mái khi dùng trên đùi. Phần chân đế phía sau và bàn phím dễ rung lắc khiến máy không ổn định, trừ khi bạn đặt trên một bề mặt phẳng cứng. Chưa kể mức giá "trên trời" của Microsoft cho combo bàn phím và bút thì thật sự quá đắt đỏ.

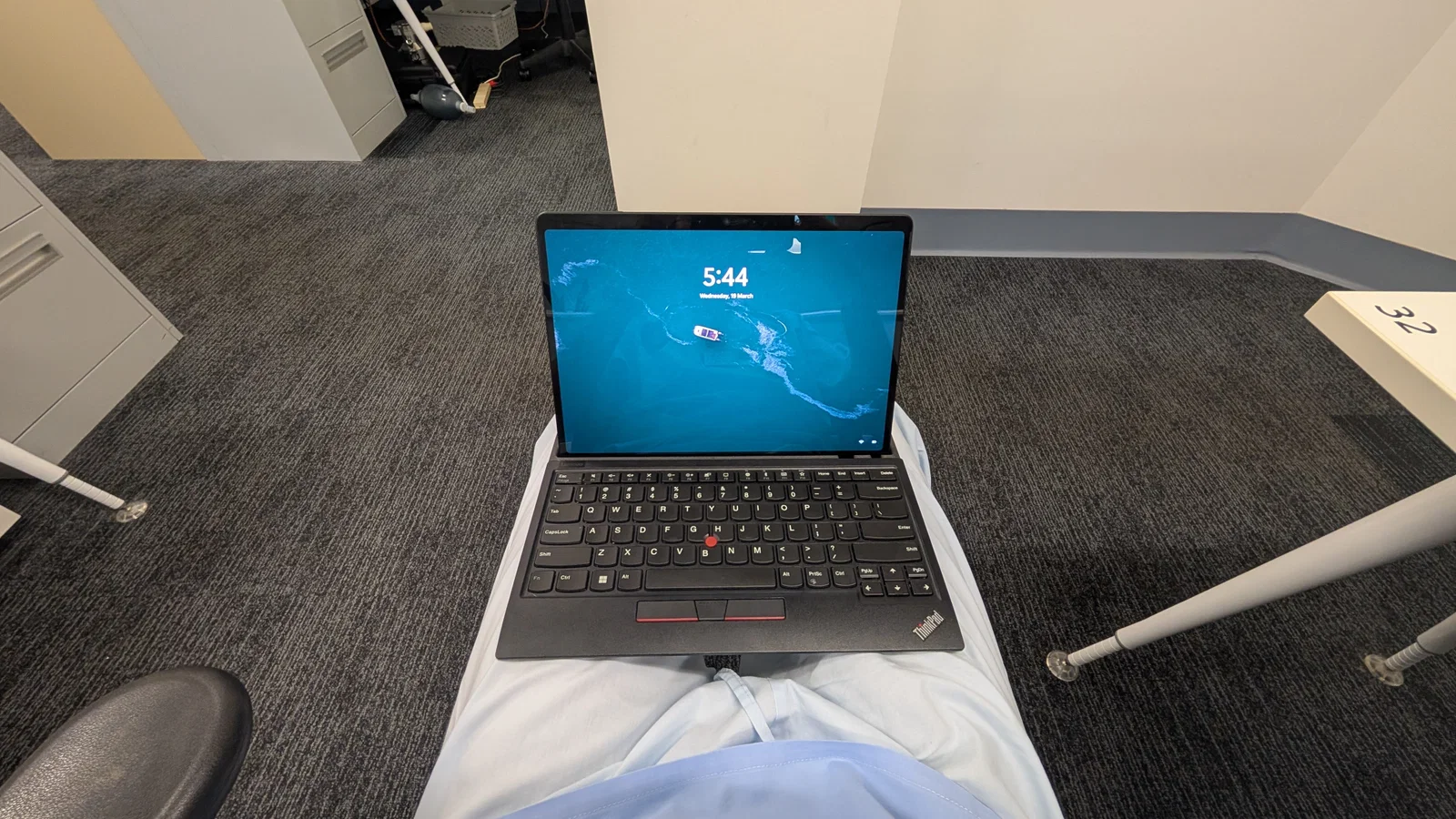

Dự án này ra đời để giải quyết vấn đề đó. Phần mở rộng phía sau của bàn phím giúp tạo độ ổn định khi đặt vào khe dock, giúp mình sử dụng trên đùi rất thoải mái. Núm Trackpoint là sự thay thế ổn cho trackpad. Góc nhìn của màn hình được cố định, nhưng mình thấy đó là một sự đánh đổi hợp lý.

Bàn phím mình dùng là "Lenovo Thinkpad Trackpoint II". Mình tin là điểm khác biệt chính của thế hệ thứ 2 này là cổng sạc USB-C và có thêm đầu thu không dây 2.4ghz (thứ mà mình chẳng bao giờ dùng đến). Vì bàn phím kết nối qua Bluetooth, nó hoạt động hoàn hảo ngay cả khi Surface Pro không gắn vào dock, y hệt như bàn phím và bút có giá 769 AUD của nhà M$!

Mình đã thêm các hốc nhỏ bên trong để gắn nam châm 6x2mm: một số nằm ở phía sau để giữ bàn phím cố định nhẹ trên màn hình Surface Pro, và một số để giữ máy trong dock. Tuy nhiên, mình nghĩ là mình căn khoảng cách chưa chuẩn lắm nên lực hút nam châm không mạnh cho lắm.

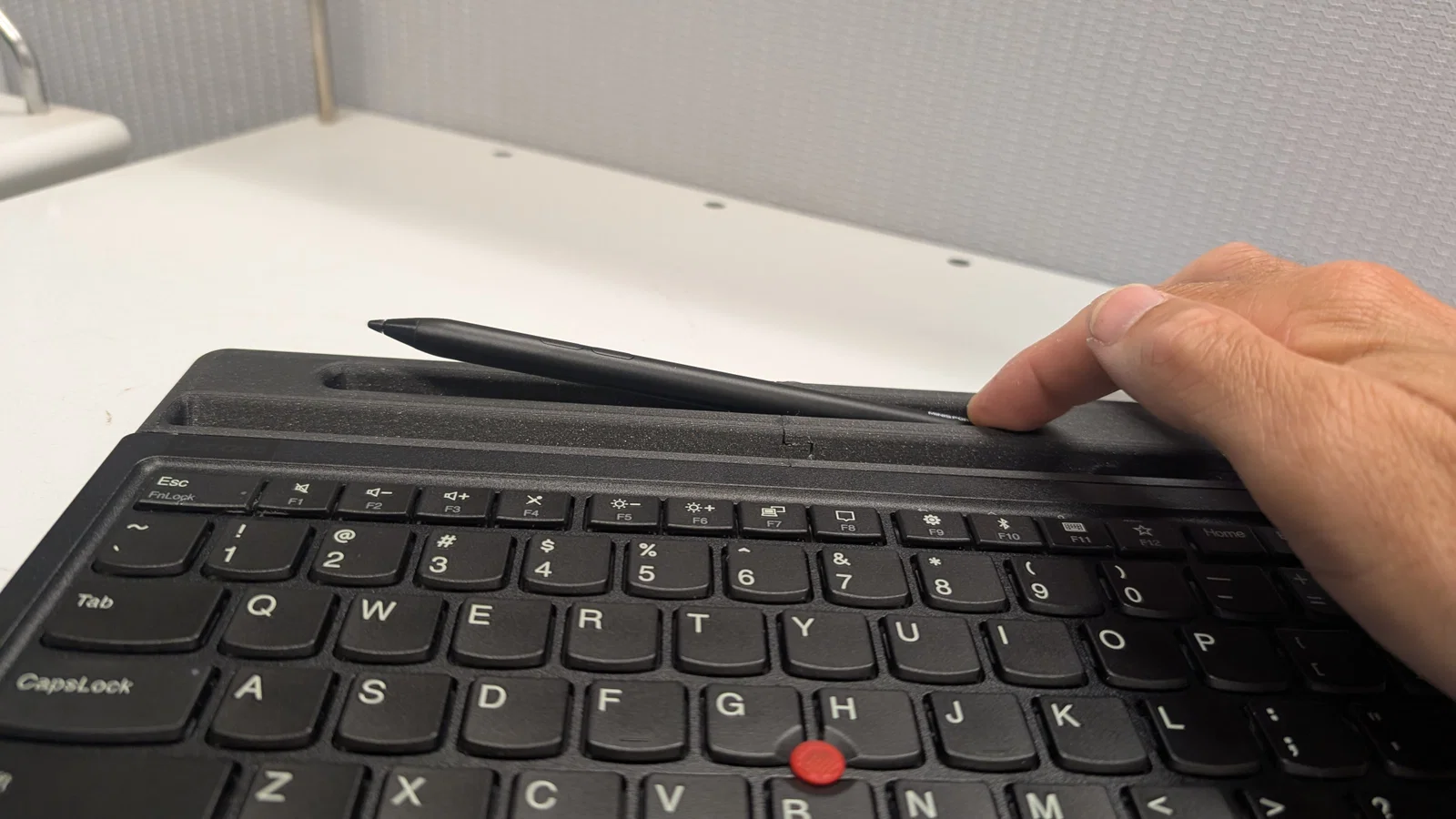

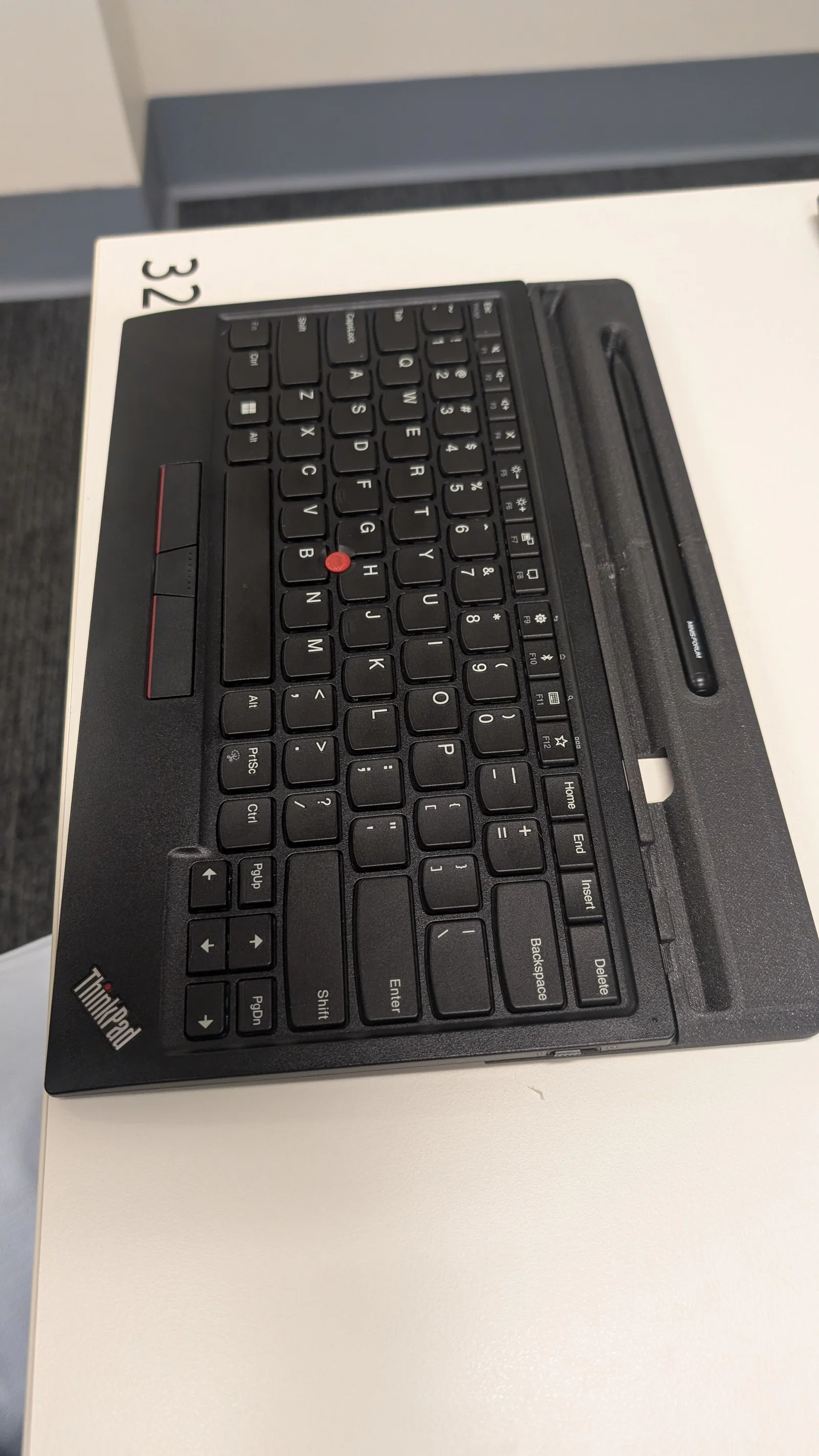

Ngoài ra còn có các nam châm được chèn vào để giữ bút cảm ứng – chỉ cần nhấn vào một đầu để lấy bút ra. Thiết kế này phù hợp với bút của Minisforum. Nếu các bạn quan tâm, mình sẽ đăng thêm bản trống để mọi người tùy biến cho các loại bút khác.

Tất cả nam châm đều được lắp vào thông qua tính năng tạm dừng in (layer pause).

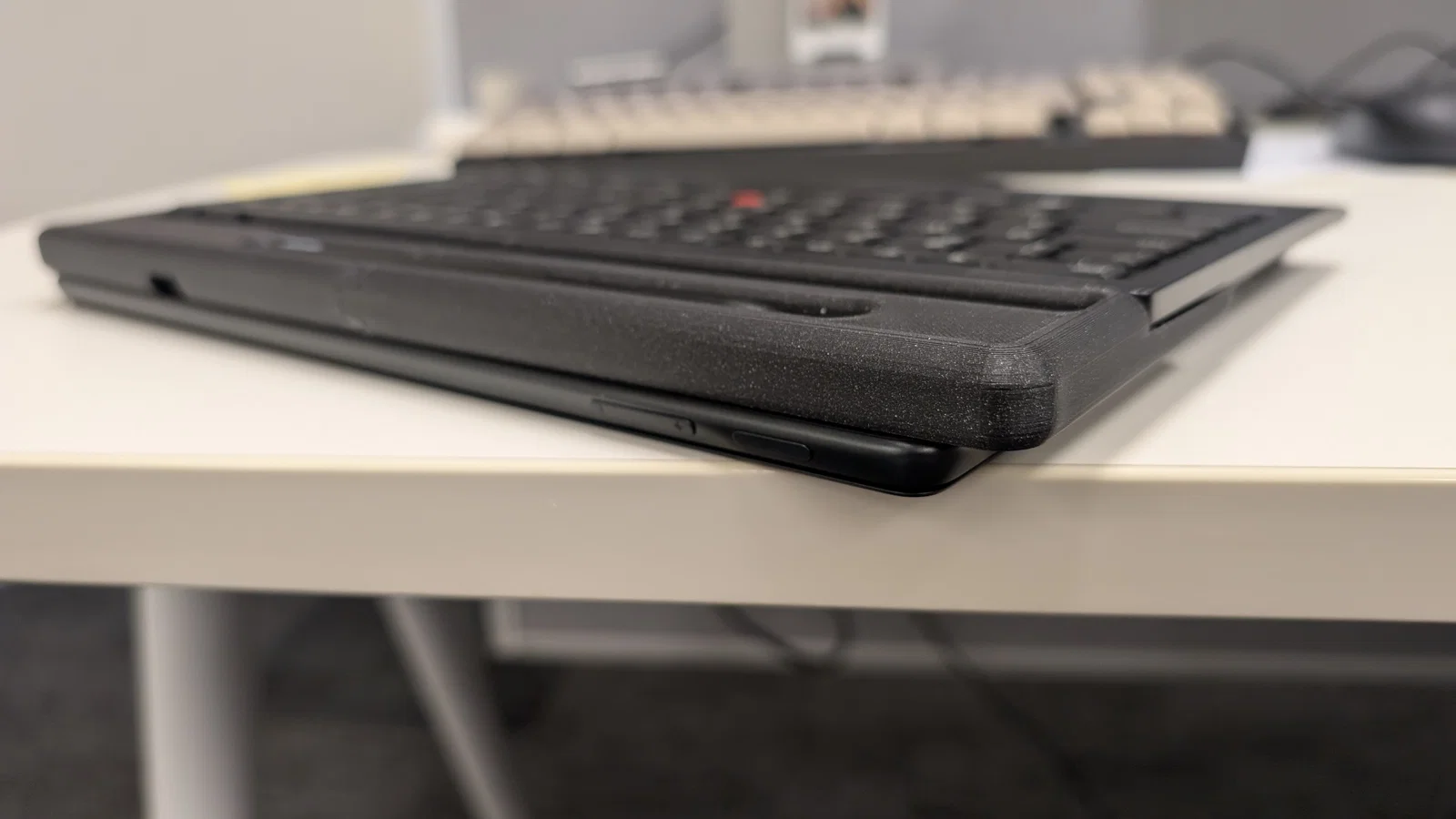

Có một đường cắt bên dưới để cắm sạc USB. Khe cắm nhỏ để chứa đầu thu không dây bị chặn lại, nhưng tất cả các chức năng khác vẫn dùng bình thường.

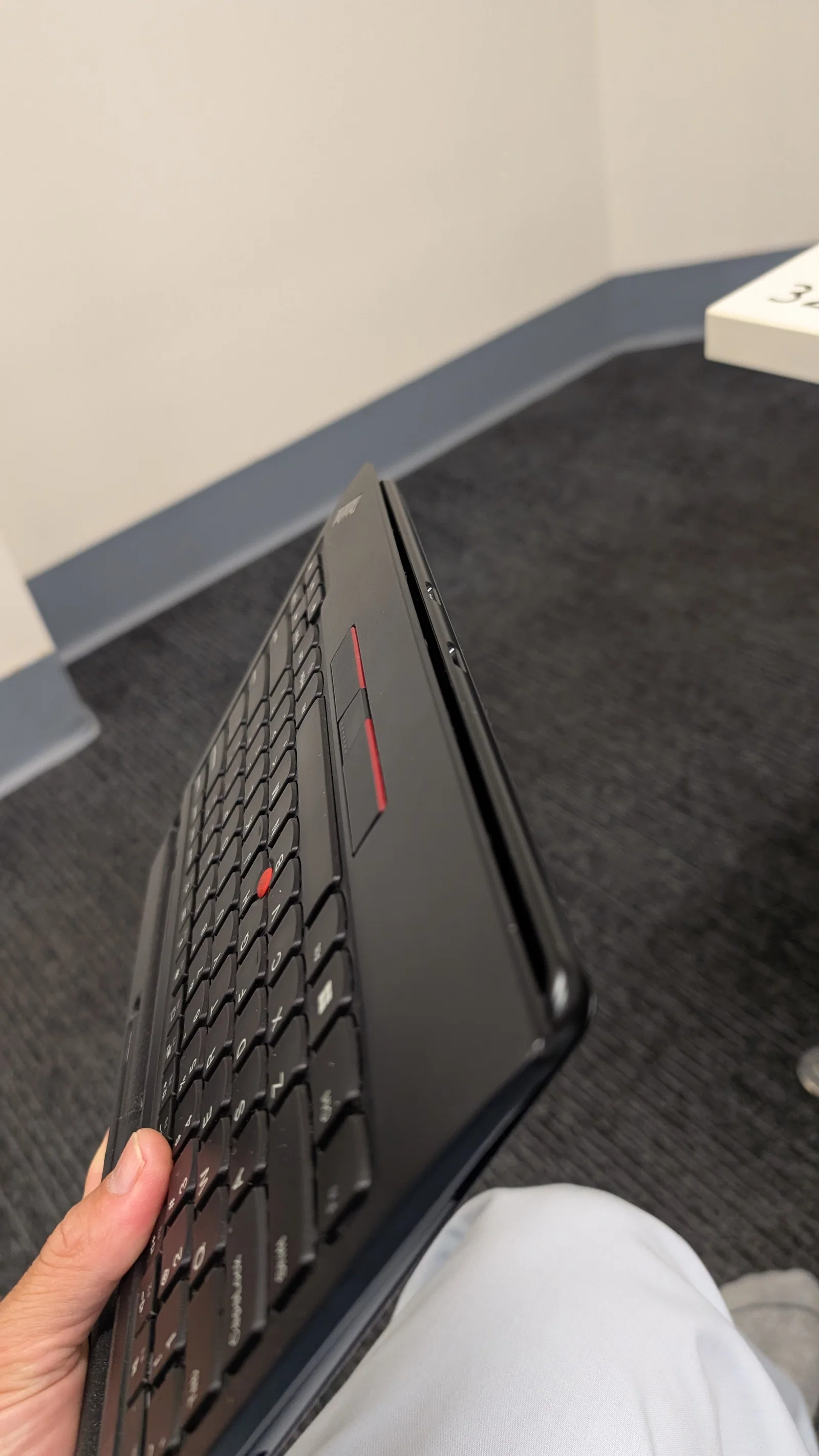

Kích thước được thiết kế để khớp với Surface Pro theo chiều ngang, tiếc là bàn phím Thinkpad lại quá rộng so với chiều dọc. Bề mặt bàn phím có độ cong, nên khi xếp chồng lên thiết bị, các phím sẽ hướng ra ngoài.

Mình in bằng nhựa PLA và thấy độ bền khá ổn. Có thể sau này mình sẽ in lại bằng loại nhựa khác cứng cáp hơn, nhưng mình lại rất thích màu Prusa Galaxy Black này. Mô hình này quá lớn so với bàn in của máy Mk4, nên mình phải chia nhỏ trong phần mềm slicer bằng khớp nối đuôi én (dovetail joint) rồi dán lại.

Phần in được gắn vào bàn phím bằng keo nến – một sự lựa chọn hợp lý giữa độ chắc chắn và khả năng tháo rời (mình đã qua vài lần sửa đổi rồi...).

Mình sẽ cố gắng chỉnh lại khoảng cách nam châm trong thời gian tới.

Ý tưởng hoàn thiện nhất cho dự án này là thiết kế lại toàn bộ vỏ cho các linh kiện bàn phím Thinkpad, giúp các phím hướng vào trong khi xếp chồng với Surface Pro, kích thước khớp hơn với Surface Pro và có thể có thêm cơ chế điều chỉnh góc nghiêng... Nếu ai muốn thử sức dự án này thì mình rất sẵn lòng chờ đón thành quả từ các bạn!

Mình có đính kèm file thiết kế Fusion 360, nhưng hãy lưu ý là kỹ năng CAD và tư duy thiết kế của mình khá tệ đấy nhé.
