Handwire Hotswap-Socket cho Bàn Phím Cơ

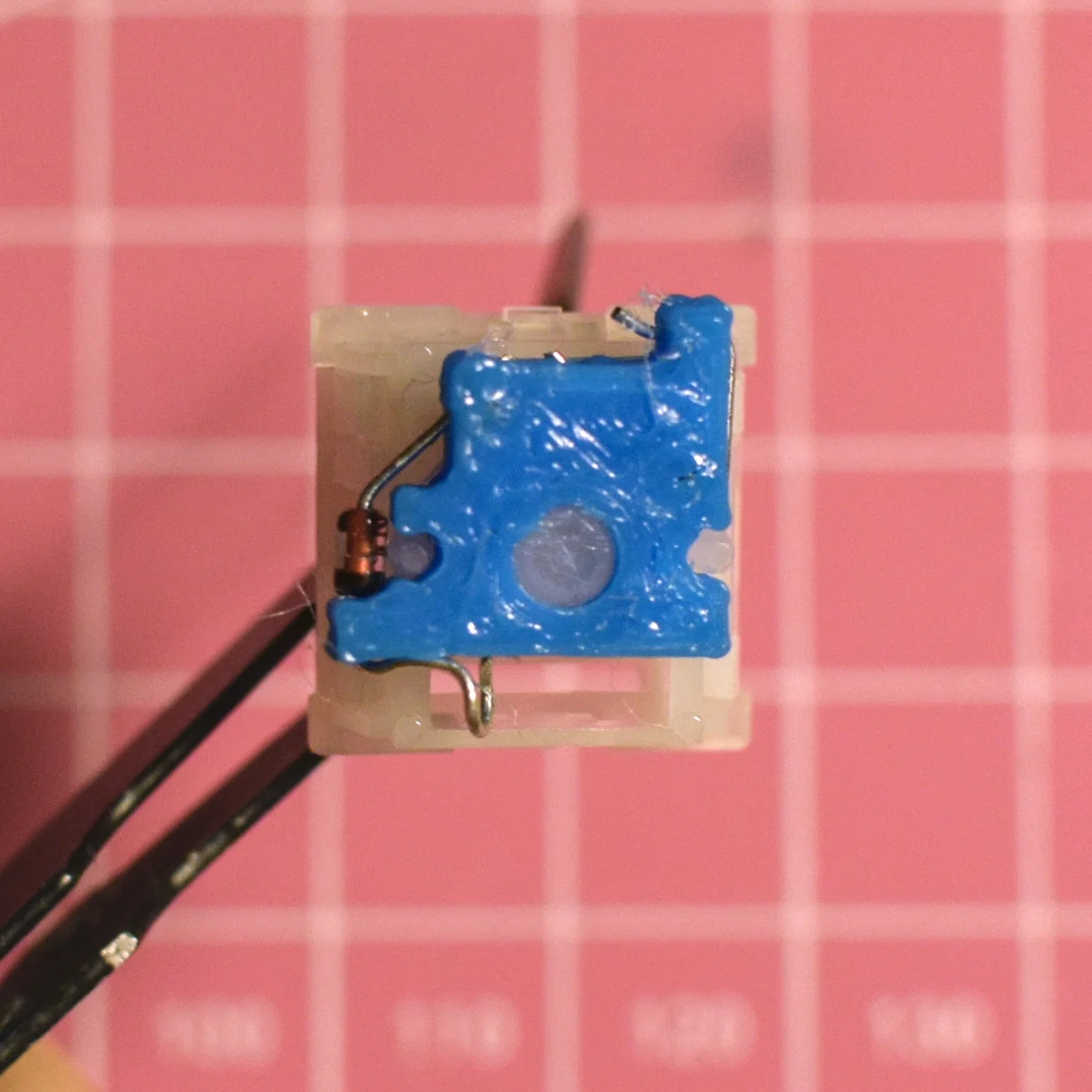

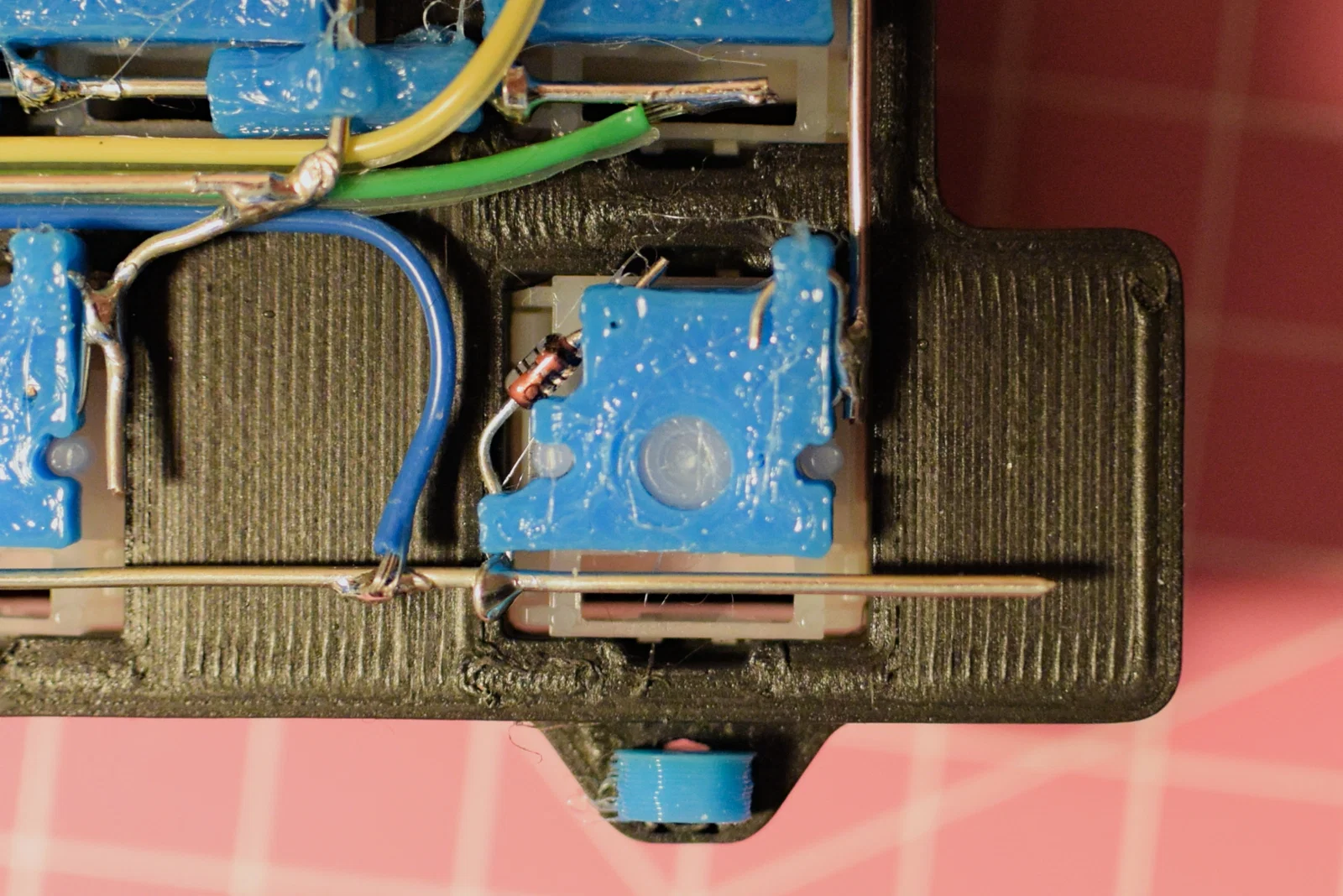

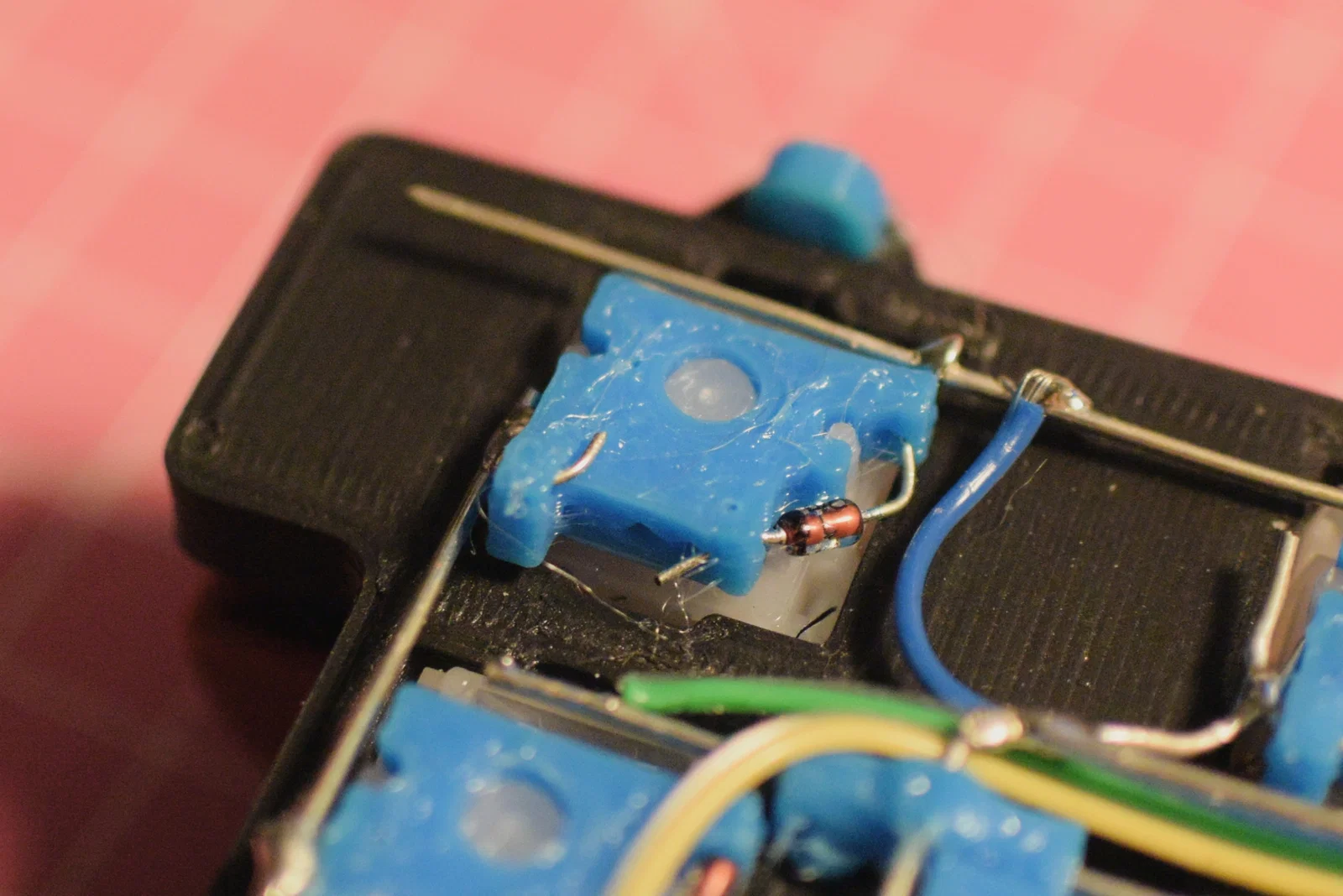

Đây là socket hotswap dành cho switch chuẩn MX, giúp bạn không cần phải hàn cố định switch vào bàn phím cơ tự chế (handwire). Socket này kết hợp rất tốt với handwire guard (như hình ở giữa):

Nếu bạn dùng dây điện đường kính 1.0mm (khoảng AWG18), switch có thể rút ra khỏi socket dễ dàng. Khi gắn switch vào, tốt nhất là bạn nên giữ phía sau socket để cố định.

In ấn

Mặc dù có thể in bằng PLA và ABS, mình khuyên bạn nên dùng nhựa TPU vì tính linh hoạt cao, giúp bù trừ sai số tốt hơn cho cả máy in lẫn switch. Chiều cao lớp in (Layer height): 0.2mm Độ đặc (Infill): 20%

Lắp ráp

Để lắp ráp socket, bạn cần một con diode (ví dụ loại 1N4148). Trước khi làm, hãy xác định chiều của diode. Việc diode có cùng hướng hay không còn tùy thuộc vào sơ đồ matrix mà bạn chọn cho bàn phím của mình.

Tất cả các hướng dưới đây (trái, phải, trên xuống) được tính dựa trên hình ảnh phía dưới.

Chuẩn bị:

1. Cắt dây diode sao cho một bên ngắn hơn khoảng 2/3.

2. Bây giờ bạn có một đoạn dây rời (màu vàng) và một diode còn dây ở hai đầu (màu đỏ).

Dây vàng:

1. Đẩy đoạn dây rời vào socket từ phía bên trái.

2. Uốn dây xuống và xỏ qua lỗ.

3. Uốn phần dây thừa hướng lên trên.

Dây đỏ:

1. Đưa diode (màu đỏ, nhớ chú ý chiều anode/cathode) vào socket từ phía bên phải.

2. Bẻ cong trước vị trí diode.

3. Luồn dây sau diode qua lỗ ở phía trên bên phải. Dùng kìm để kéo dây qua lỗ (lực vừa phải thôi nhé).

4. Uốn dây sang trái hoặc cuộn lại tùy ý. Đảm bảo dây vàng và dây đỏ không chạm nhau ở phía dưới.

Sau khi lắp xong, socket cần được "break-in". Hãy cắm một switch vào socket. Lần đầu cắm, các chân switch sẽ làm cong dây đồng bên trong, nên sẽ cần dùng một lực khá mạnh. Chân switch có thể bị biến dạng trong quá trình này, vì vậy tốt nhất bạn nên dùng một switch cũ không dùng tới để "break-in" trước.

Xử lý sự cố

Nếu sau khi hàn mà switch không nhận tín hiệu, có thể do bạn dùng quá nhiều nhiệt làm biến dạng nhựa. Hãy dùng đồng hồ vạn năng để kiểm tra xem chân switch nào không tiếp xúc. Thông thường, bạn có thể sửa bằng cách đút thêm một đoạn dây khác vào socket để bù cho phần bị biến dạng.

Bản quyền

Mẫu gốc được công bố dưới giấy phép "Unlicense". Vì mình muốn chia sẻ mẫu này với cùng tinh thần như tác phẩm gốc, mình đã chọn giấy phép CC - Public Domain vì nó phù hợp nhất.
