Miếng đệm bảo vệ dây handwire (handwire guard)

Những cái "handwire guard" (miếng đệm dây) này là linh kiện in 3D dùng để cách điện, ngăn chặn tình trạng chập mạch tại các điểm giao nhau giữa hàng và cột trong ma trận bàn phím cơ handwire.

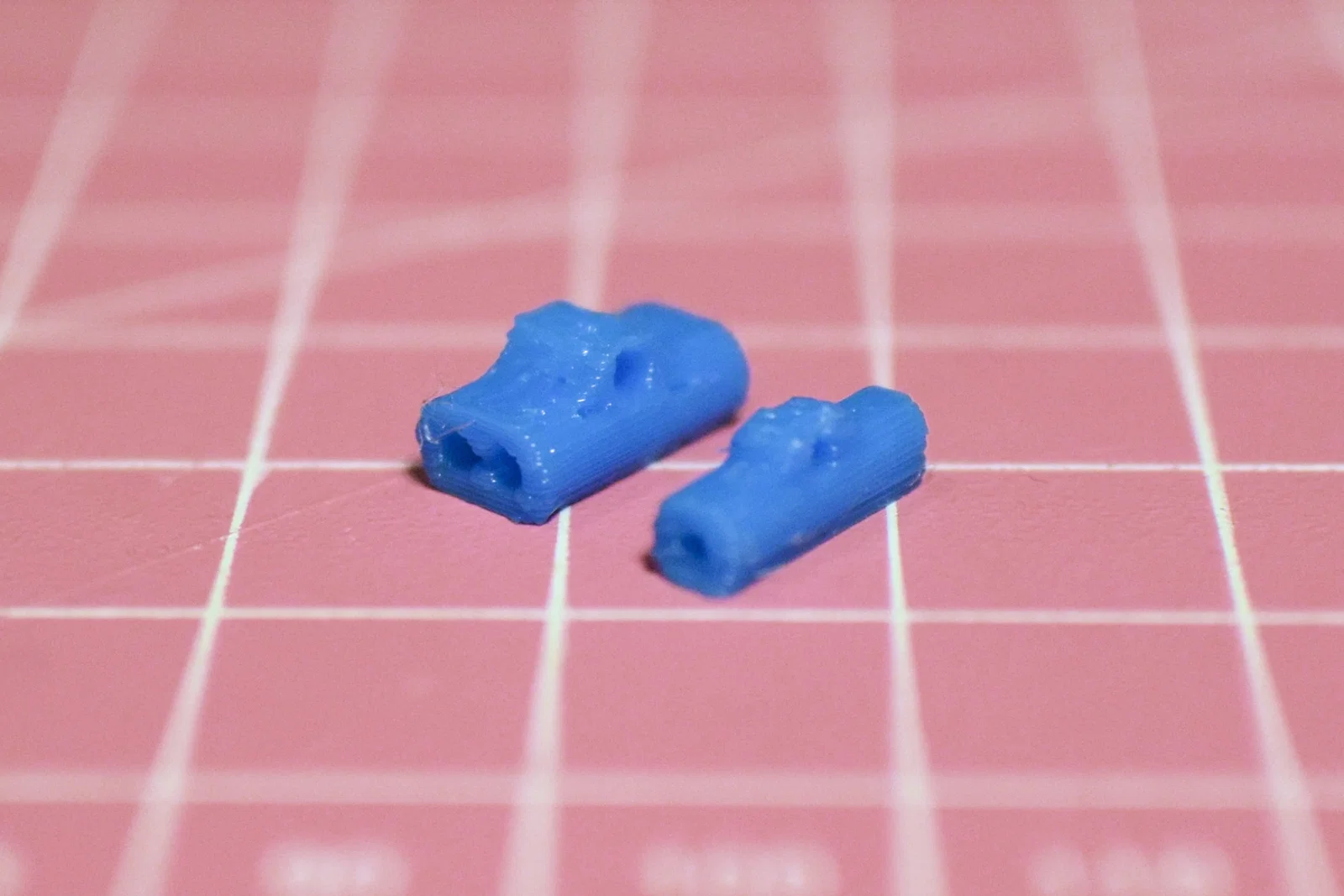

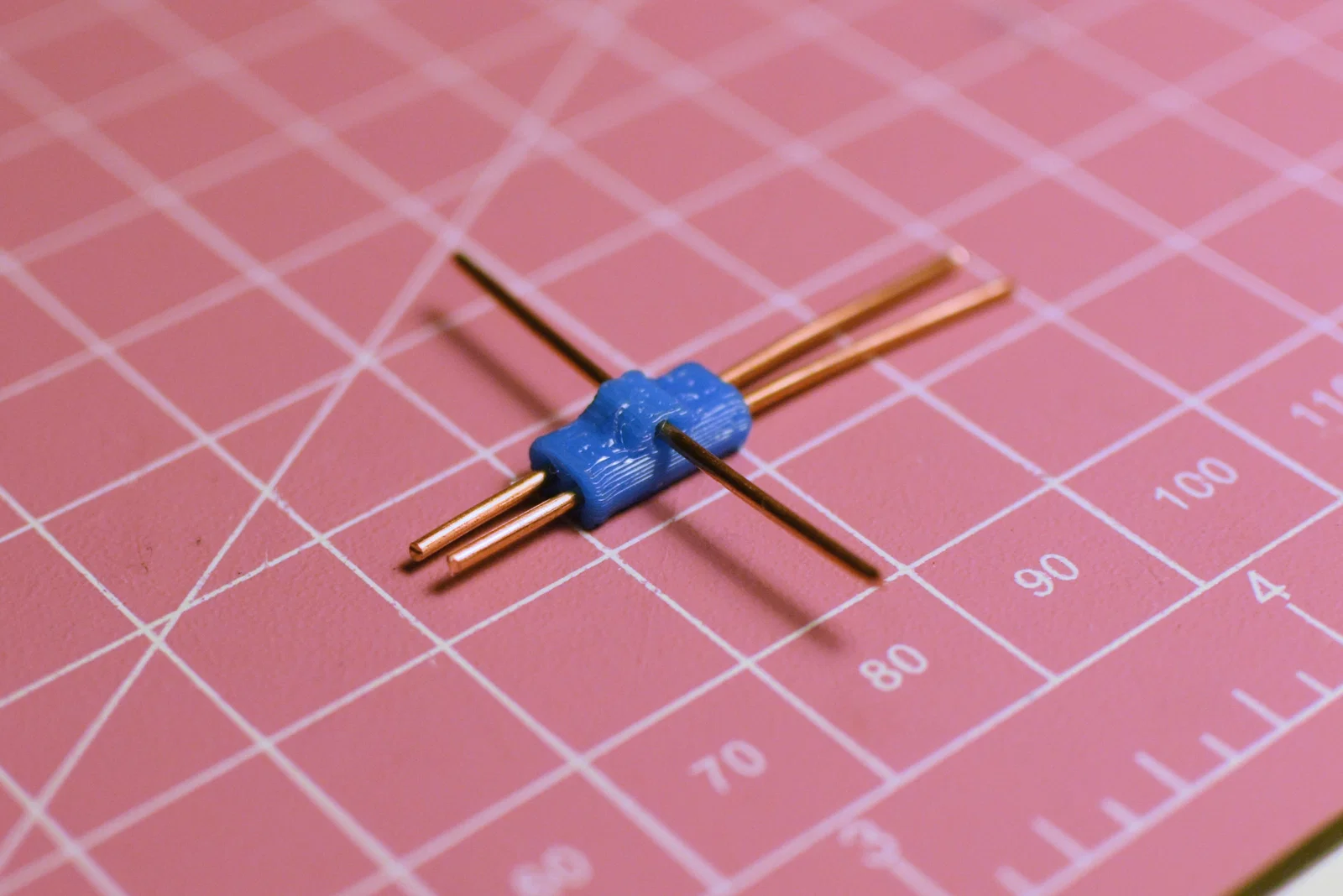

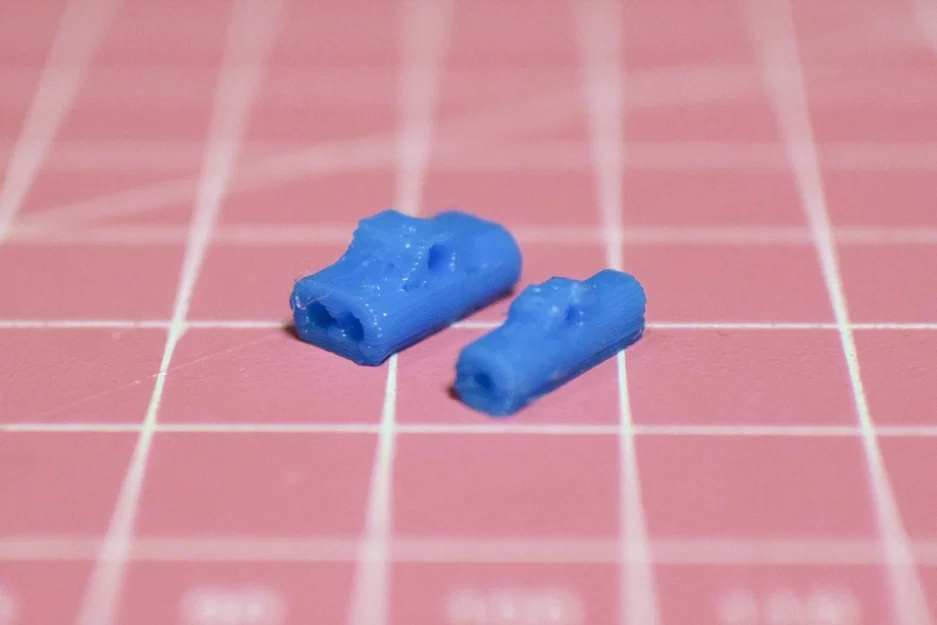

Mình khuyên các bạn nên in bằng vật liệu dẻo như TPU. Các lỗ được thiết kế cho dây điện có kích thước từ 1 - 1.2mm. Có hai mẫu để các bạn lựa chọn: đơn và đôi. Hãy dùng mẫu đôi nếu bạn làm ma trận có số hàng gấp đôi (ví dụ như khi gấp dọc theo mặt phẳng hàng).

Cách sử dụng

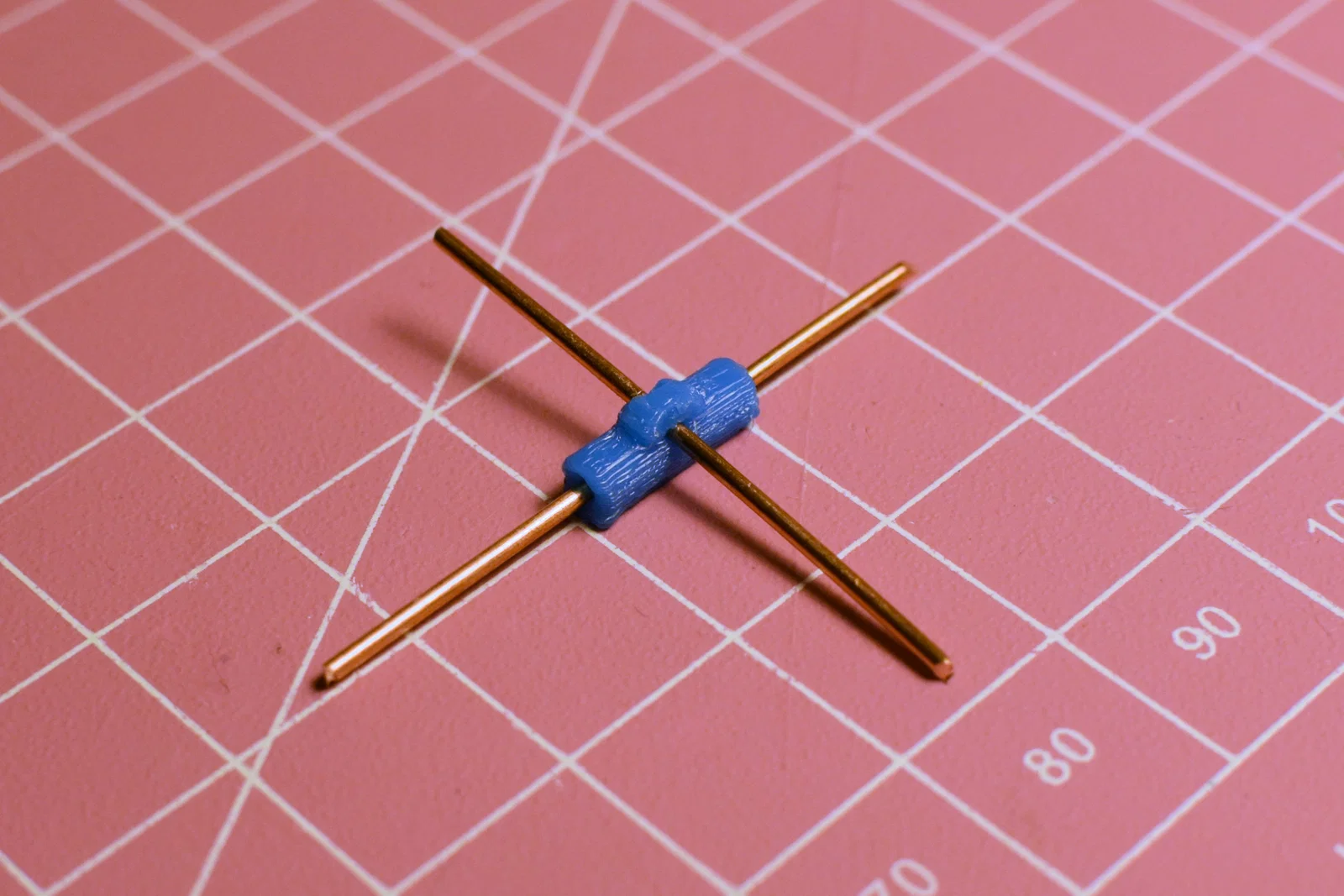

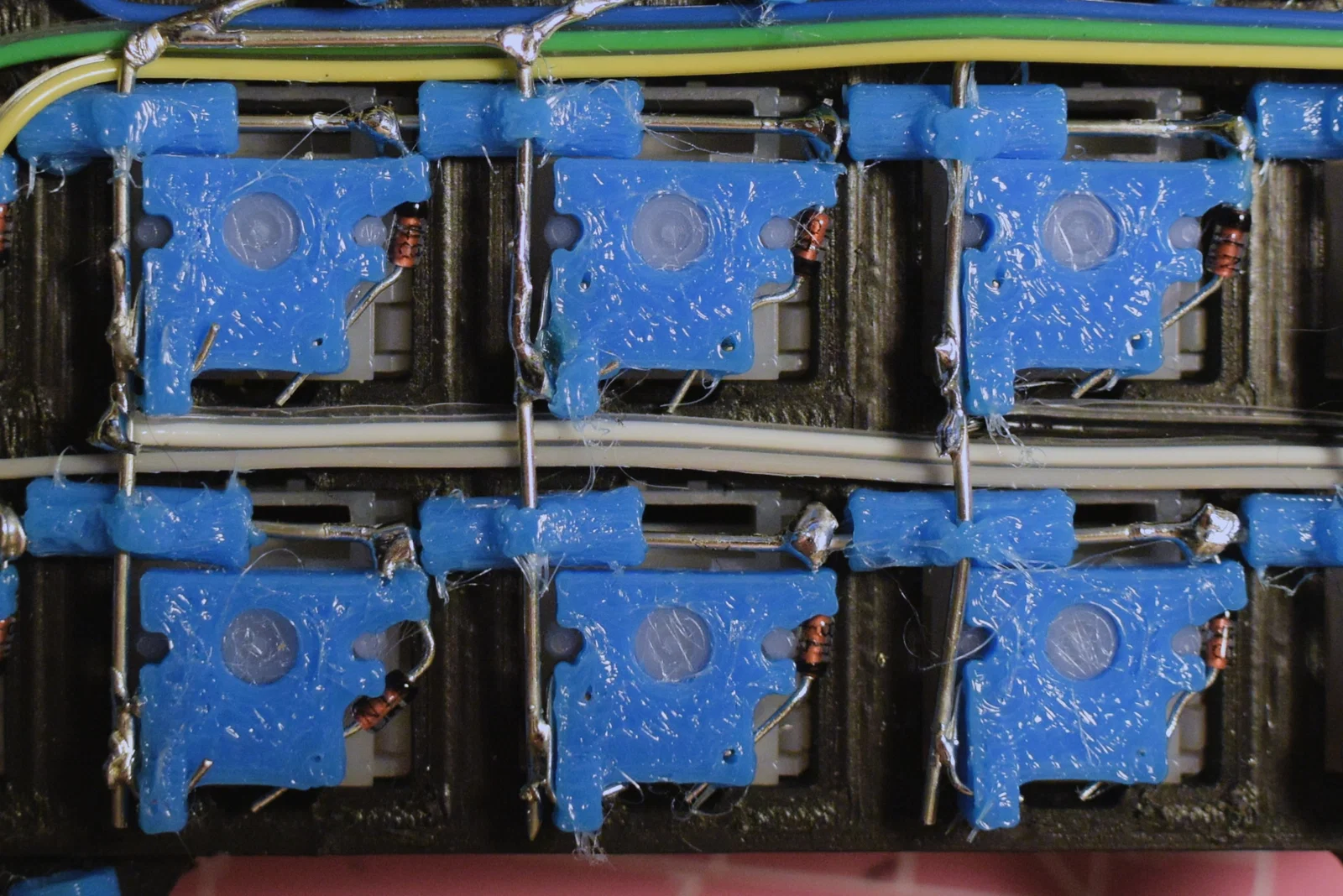

Bạn hãy đi dây các hàng trước, luồn các miếng đệm này dọc theo chiều dài của dây trước khi hàn vào switch. Đối với các hàng, hãy luồn dây qua mặt trên của miếng đệm. Chiều cao của chúng được thiết kế để khớp với mặt hàng của .
