Mô tả

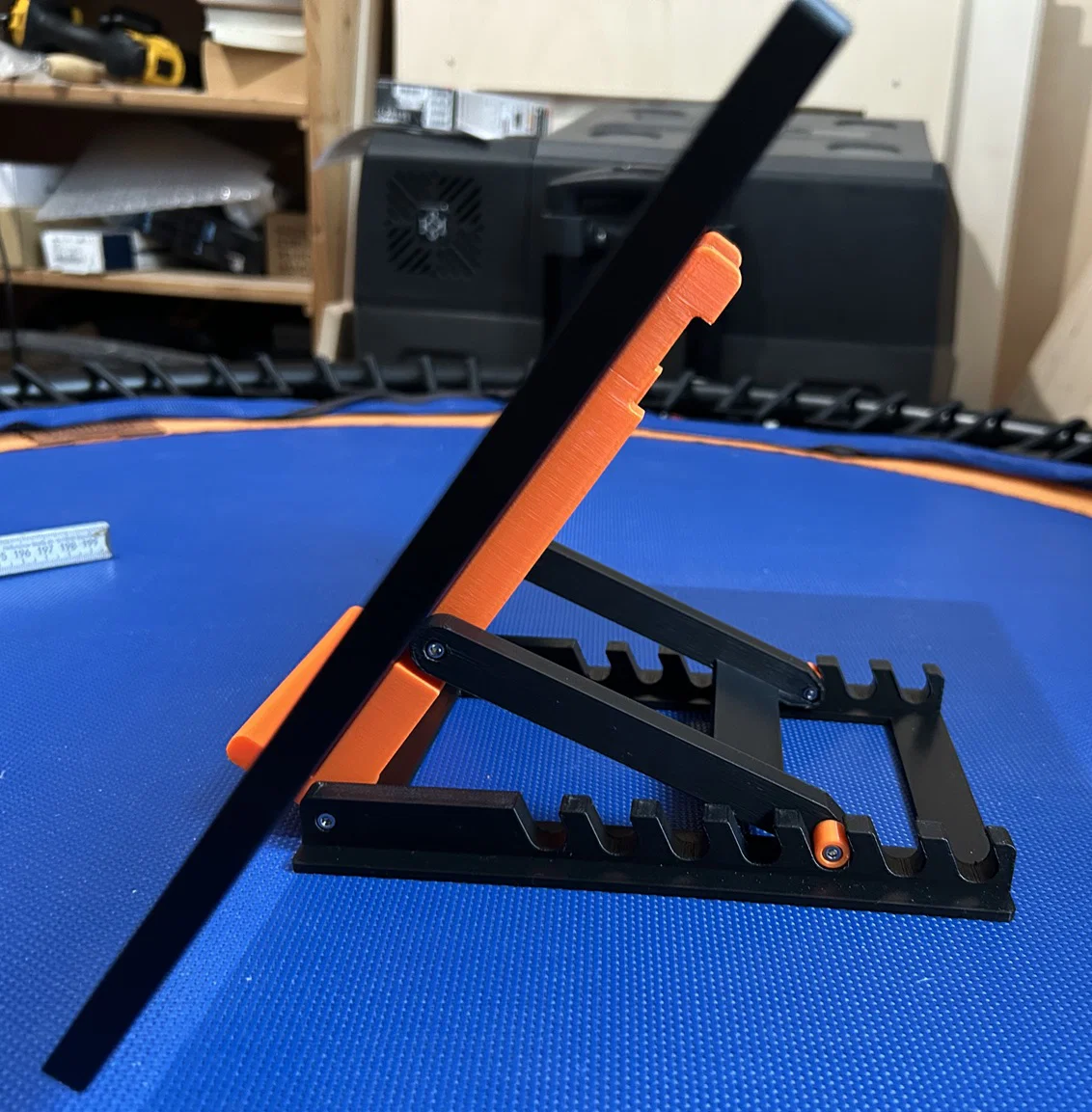

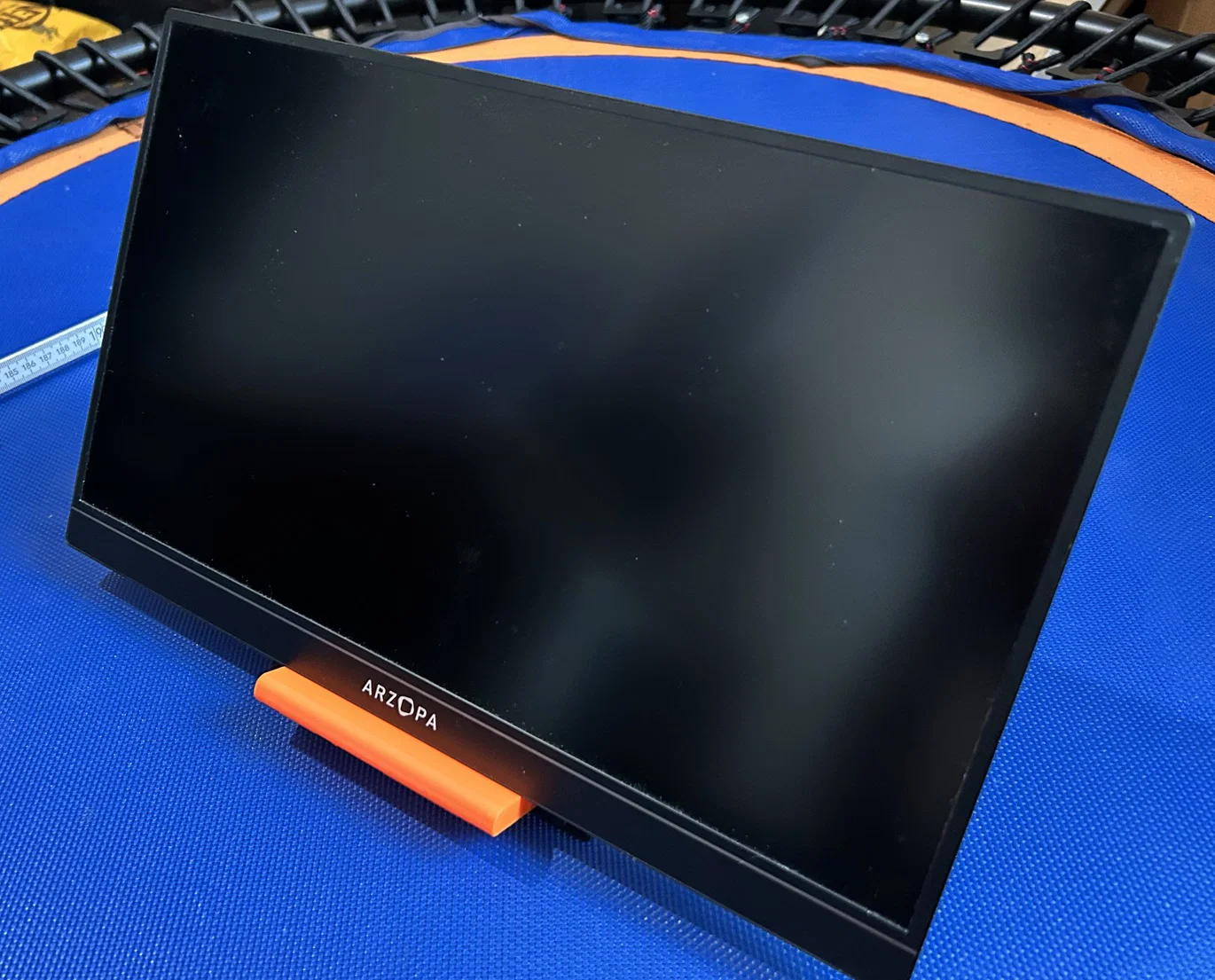

Cái chân đế này được thiết kế cho các loại màn hình di động. Của mình là màn hình tầm 15 inch.

Để lắp ráp, bạn cần chuẩn bị một số ốc vít và đai ốc M3:

4x ốc 15 mm
3x ốc 30 mm
6x đai ốc M3

Khi lắp, bạn đừng siết chặt hết các ốc 30 mm ngay từ đầu nhé. Phần giữa có chừa một chút độ hở so với phần đáy, bạn nên để dư một khoảng nhỏ ở hai bên, có thể dùng thêm miếng đệm rồi hãy khóa ốc lại để phần giữa được căn chỉnh cân đối.

Nên dùng đai ốc tự khóa (self-locking nuts) cho các khớp nối 30 mm ở phần đáy để tránh bị lỏng lẻo sau một thời gian sử dụng.

x-x-x-x-x-x-x-x-x-x-x-x-x-x-x-x-x

Cập nhật phần trên và phần giữa → V2

  • Điều chỉnh lại chiều dài để tận dụng tối đa các điểm khóa ở phần đáy
  • Điều chỉnh lại các lỗ lắp đai ốc vì độ dung sai trước đó hơi lỏng

Hiện tại mình chưa kịp in thử, rất mong nhận được phản hồi từ các bạn.

x-x-x-x-x-x-x-x-x-x-x-x-x-x-x-x-x

Mọi người nhớ ưu tiên sử dụng các linh kiện V2 cho phần trên và phần giữa nha!
