Mô tả

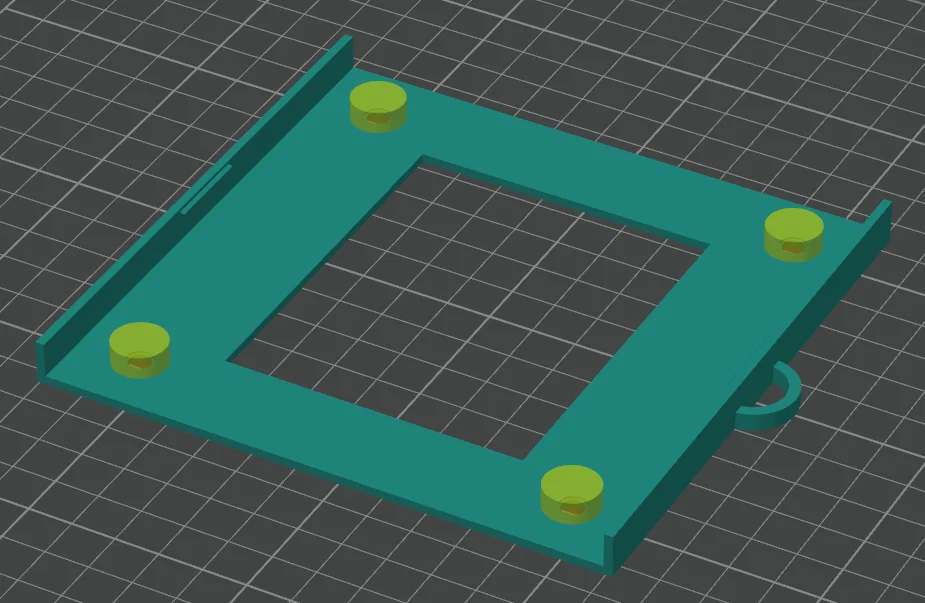

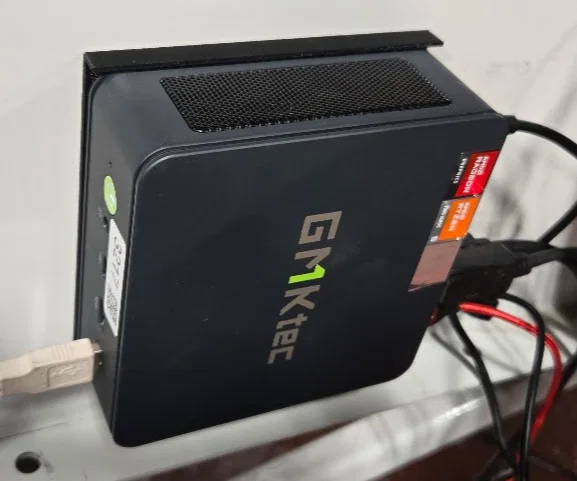

Mình thiết kế bộ ngàm gắn VESA tối giản này vì không tìm được lựa chọn nào sẵn có mà thấy chắc chắn mà không cần tháo miếng chân cao su. Bracket này có thiết kế chừa khoảng hở cao, snap-fit trực tiếp vào máy để cho setup nhìn gọn gàng, chuyên nghiệp.

Tính năng thiết kế chính

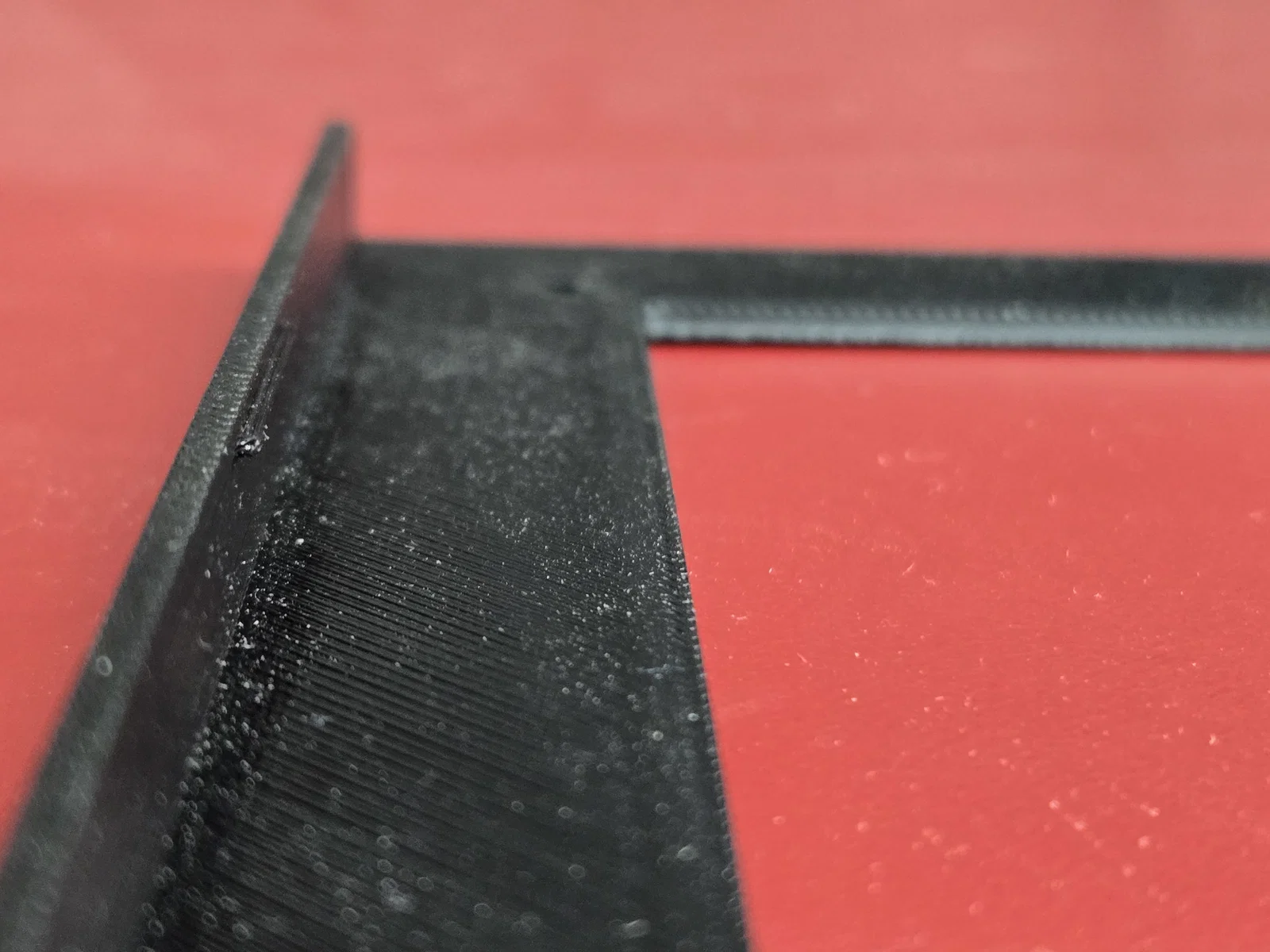

  • Zero-Tolerance Snap-Fit: Thiết kế để kẹp chặt mép đáy của khung máy M6 Ultra. Khi đã vào khớp thì gần như không có độ rơ.

  • Không cần chỉnh sửa phần cứng: Ngàm được chừa khoảng để vừa với chân cao su zin, nên bạn không phải bóc ra.

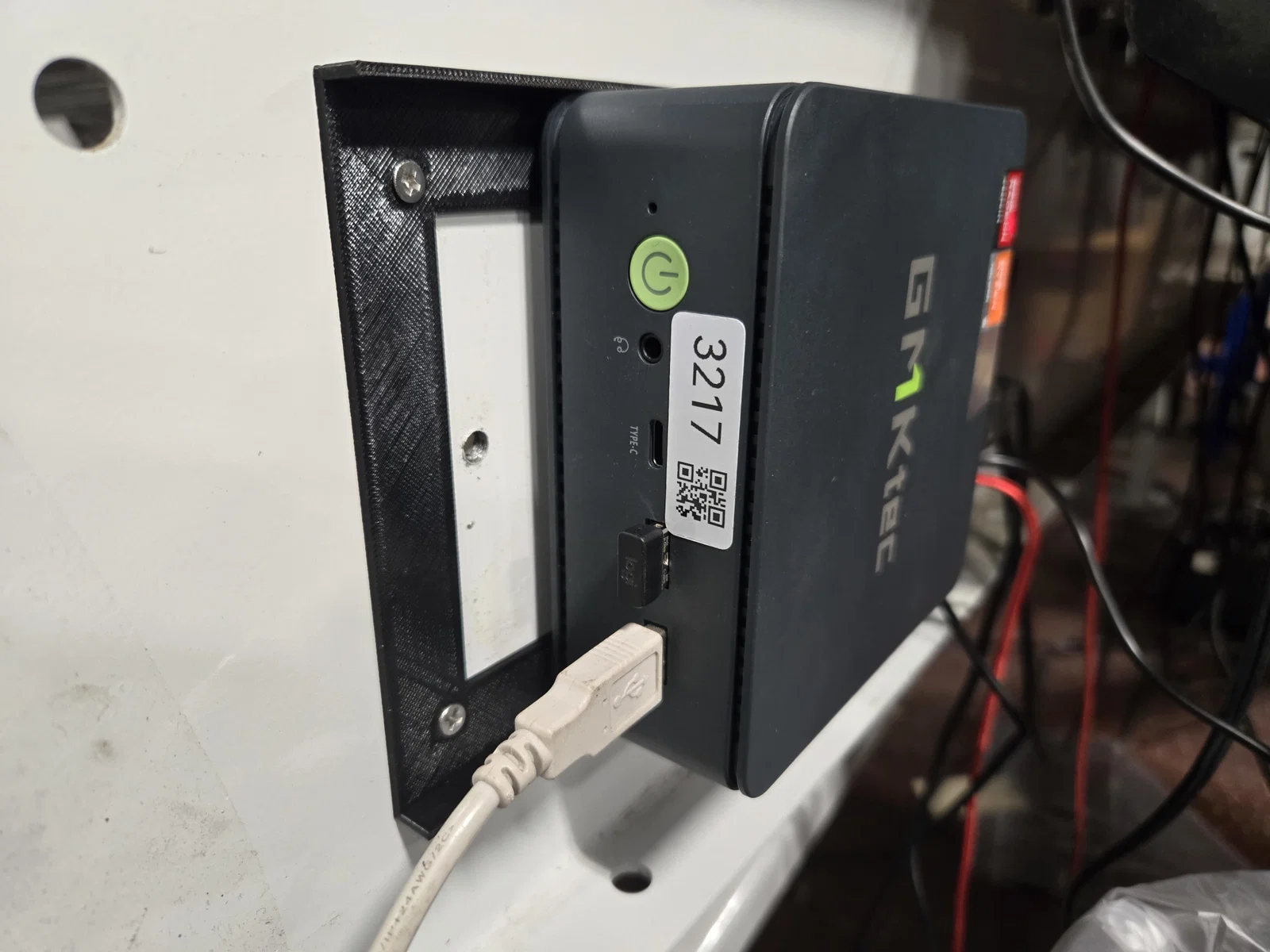

  • Đúng hướng lắp: Mặt hở được chừa cho dây và nút nguồn. Lưu ý: Máy chỉ snap vào chắc khi đặt đúng hướng này; nếu xoay ngược lại sẽ không khóa khớp đúng cách.

  • Quản lý nhiệt: Khoét rỗng lớn ở giữa giúp tối đa luồng gió cho phần đáy PC.

Thiết lập in (Print Settings)

  • Vật liệu: Khuyến nghị mạnh PETG. PETG có độ “đàn hồi” cần thiết cho snap-fit và chịu nhiệt từ PC tốt hơn PLA.

  • Walls: 4 Wall Loops (Perimeters). Phần này rất quan trọng để clip và vòng bắt vít đủ cứng.

  • Infill: 20% (mình dùng 35% modifiers riêng quanh các lỗ VESA để tăng độ chịu nén).

  • Supports: Không cần. In phẳng phần backplate xuống bàn in.

Phần cứng & Tùy biến

  • Chuẩn VESA: 100mm x 100mm.

  • Ốc vít: Các lỗ 4mm với countersink 5mm vừa khít cho M4 hoặc ốc tiêu chuẩn 6-32.

  • Ghi chú cho maker: Nếu muốn dùng ốc lớn hơn, bạn có thể thêm cylindrical modifiers trong slicer phủ lên các lỗ ở 100% infill để nới kích thước mà vẫn giữ độ bền kết cấu.
