TÅPPA - Nút bịt ống tưới nhỏ giọt tham số (Parametric)

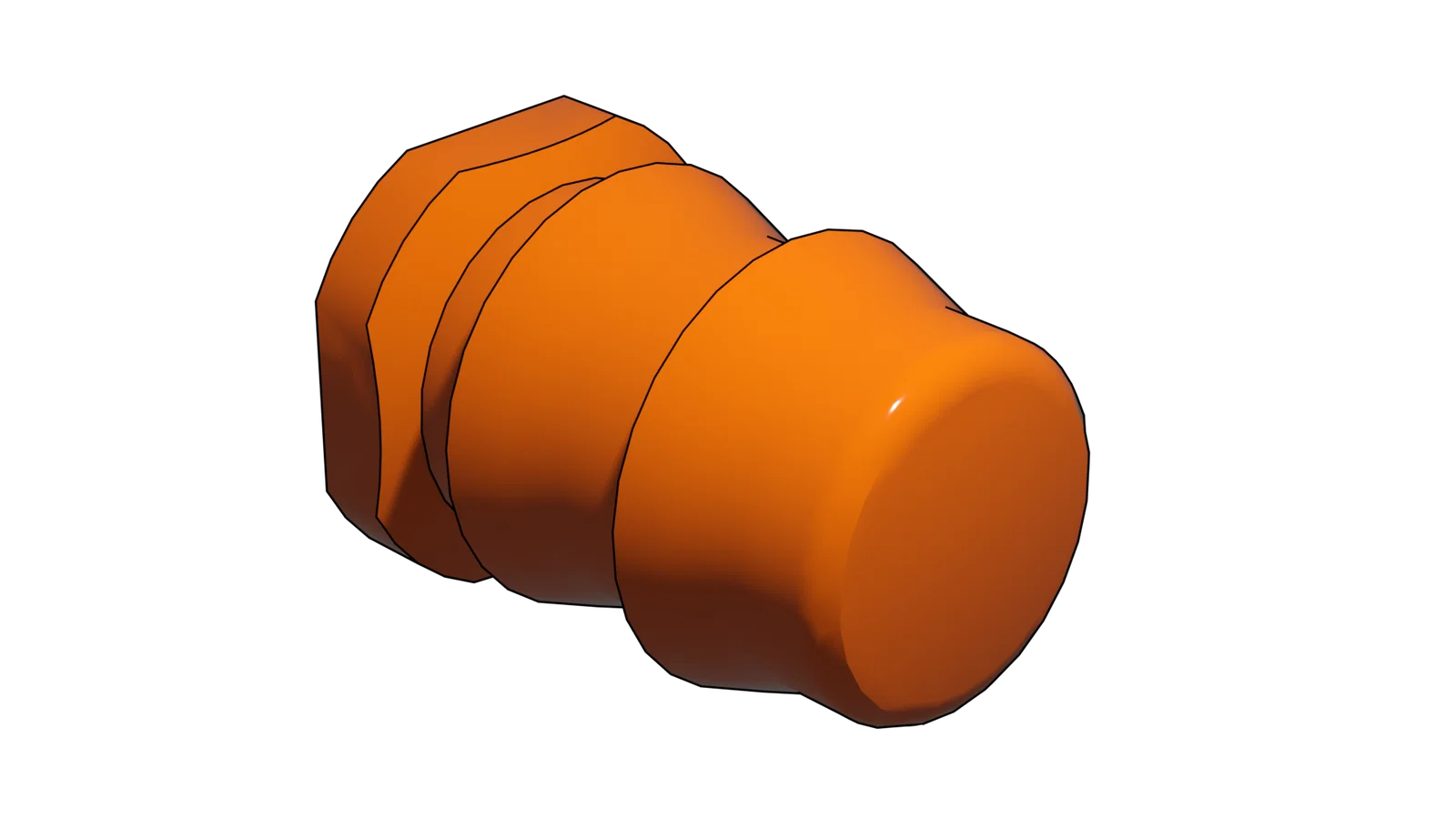

Nút bịt (plug) dạng parametric cho ống tưới nhỏ giọt/ống áp suất thấp, thiết kế có 2 vòng siết. Chỉ cần chỉnh tham số _hoseDiameter_ trong spreadsheet để khớp đường kính ống; có _angle_ 30º để hạn chế support.
Mô tả

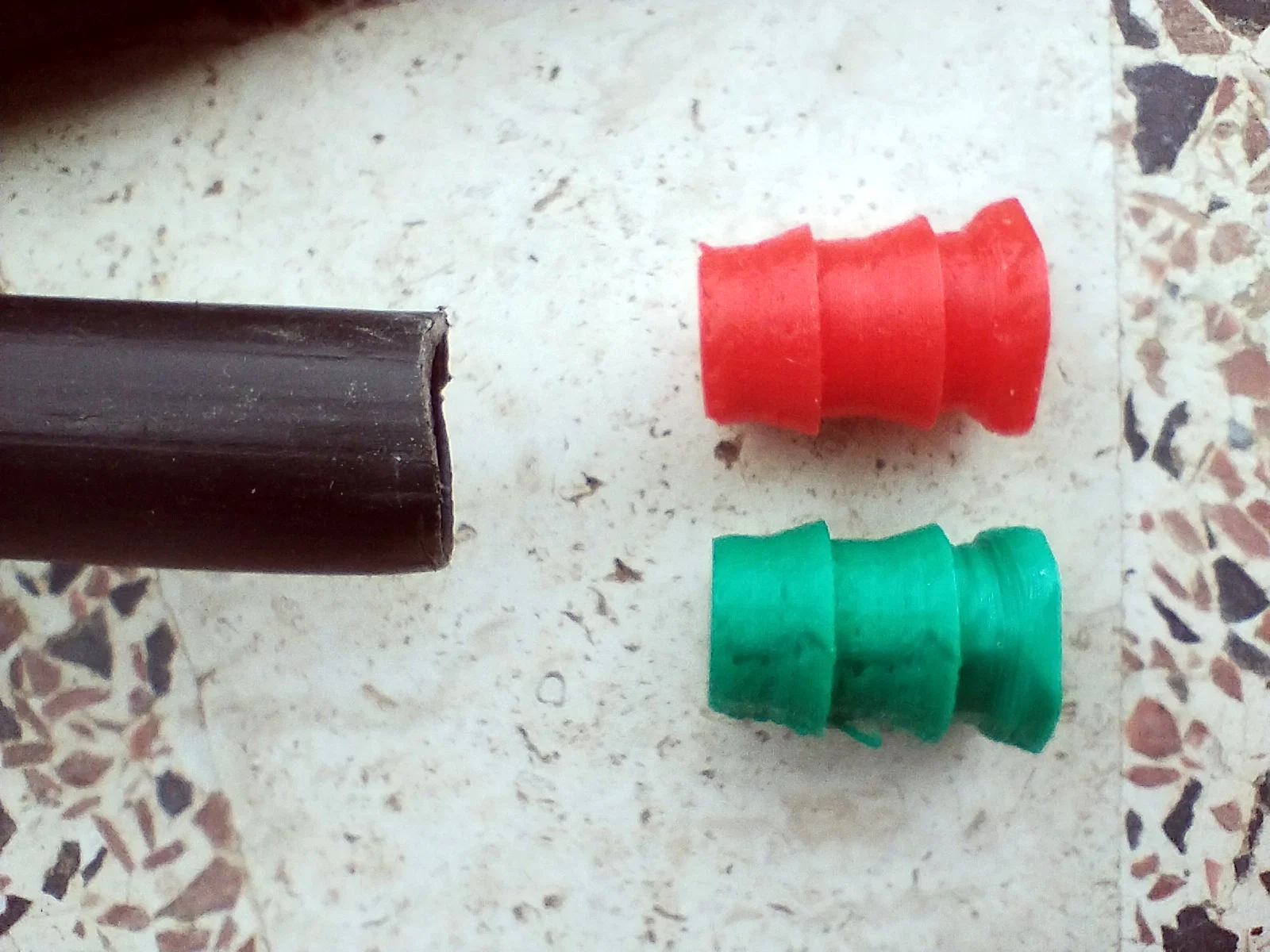

Nút bịt (Plug) có thể tùy biến tham số cho ống áp suất thấp, làm gấp cho kịp. Phần phía sau để dùng cờ lê (spanner), kích thước được làm tròn theo milimét. Khi in, đặt nó nằm trên mặt trên.
Với các kích cỡ khác, bạn chỉ cần đổi giá trị tham số hoseDiameter trong bảng tính (spreadsheet) theo nhu cầu của mình.
Có một chút dễ nhầm trong cách gọi tên các loại ống: đôi khi người ta dùng đường kính trong (inner diameter), lúc khác lại dùng đường kính ngoài (outer diameter). Có khi ghi theo inch, có khi theo milimét đã làm tròn.
Bảng này dành cho các mẫu được cung cấp.
ID in
ID mm
OD mm
found denominations
4
6 mm
4x6, 6mm, 4mm
1/4
6.35
3/8
9.525
1/2
12.7
16 mm
13x16, 16mm, 13mm
5/8
15.875
3/4
19.05
25 mm
1
25.4
32 mm
32 mm
Cách in
Có tham số angle để tránh phải dùng support, mặc định là 30º.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
