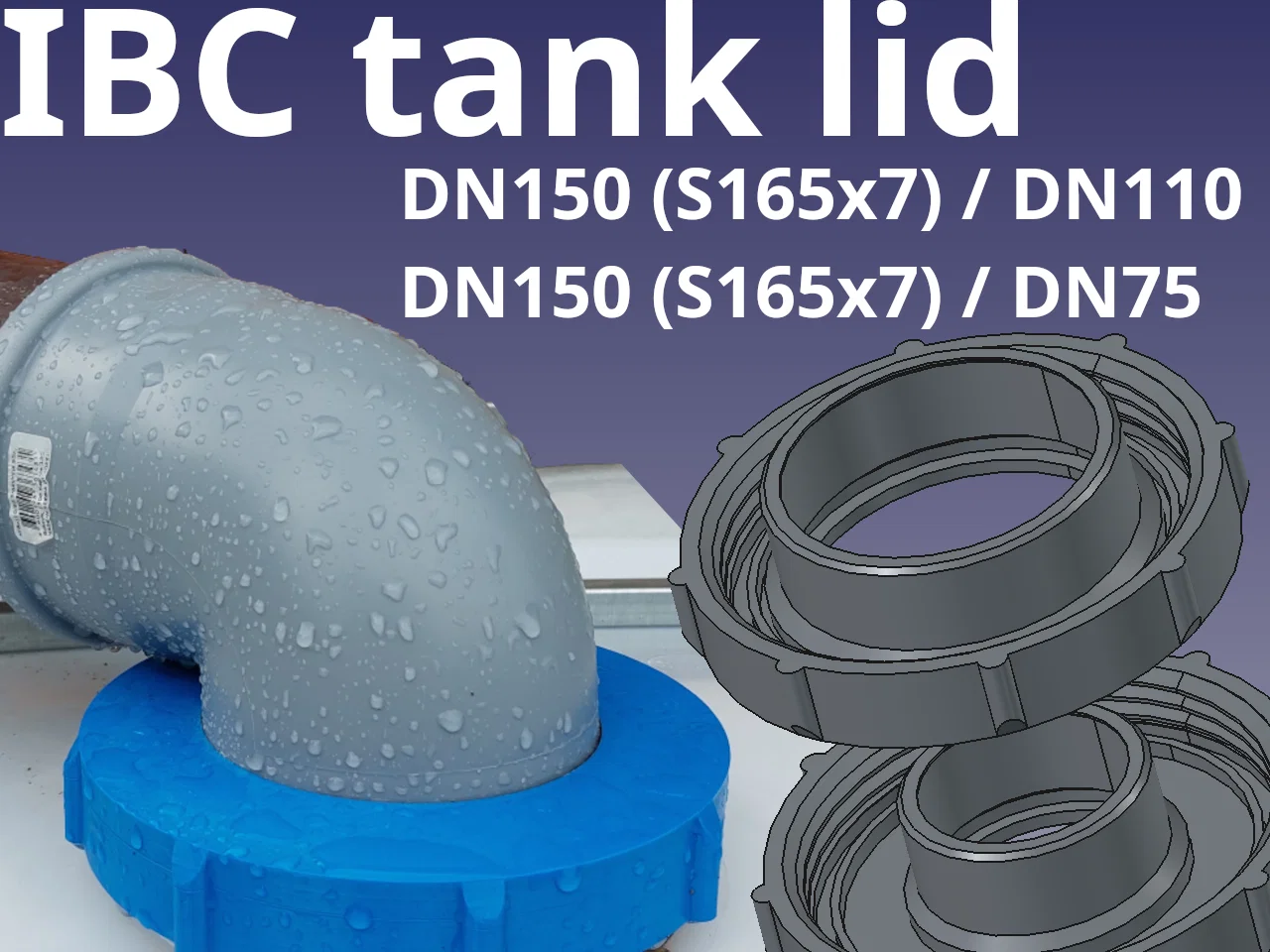

Bộ chuyển đổi nắp thùng IBC DN150 (S165x7) sang ống DN110 / DN75

Tổng quan / Tính năng

Dự án này bao gồm hai bộ chuyển đổi in 3D chất lượng cao, được thiết kế để kết nối thùng chứa IBC có ren thô S165x7 (DN150) tiêu chuẩn trực tiếp với các loại ống thoát nước gia dụng thông dụng (DN110 hoặc DN75).

Đây là giải pháp hoàn hảo cho các hệ thống thu gom nước mưa, thoát nước hoặc kết nối nhanh các thùng IBC bằng ống nhựa thông dụng.

Tương thích hoàn toàn với các máy in có khổ in 180x180mm (Bambu Lab A1 mini, Prusa MINI, v.v.).

Được thiết kế bằng FreeCAD, bao gồm cả file nguồn.

Phiên bản DN75 chưa được thử nghiệm. Bạn hãy chia sẻ phản hồi và đăng hình ảnh thành phẩm của mình nhé!

Tham số hóa mô hình

Mở bảng tính tham số, sao chép các giá trị đã chuẩn bị sẵn cho DN75 hoặc DN110. Cập nhật các giá trị khác theo nhu cầu của bạn.

Thiết lập in ấn

File 3MF tạo bằng OrcaSlicer đã được đính kèm. Hướng in như trong bản xem trước *.3mf, có thể cần xoay 22,5° để vừa với khổ bàn in 180x180mm.

Chất liệu: PETG Chiều cao lớp in: 0.16 mm Tường (Perimeters): 6 Lớp trên/dưới: 6 Độ phủ (Infill): Rectilinear 45% Hỗ trợ (Supports): Không cần

Danh sách vật tư (BOM)

• Gioăng DN150 lấy từ nắp cũ.
• Gioăng DN110 hoặc DN75 lấy từ đầu ống nhựa tương ứng.

Hướng dẫn lắp ráp

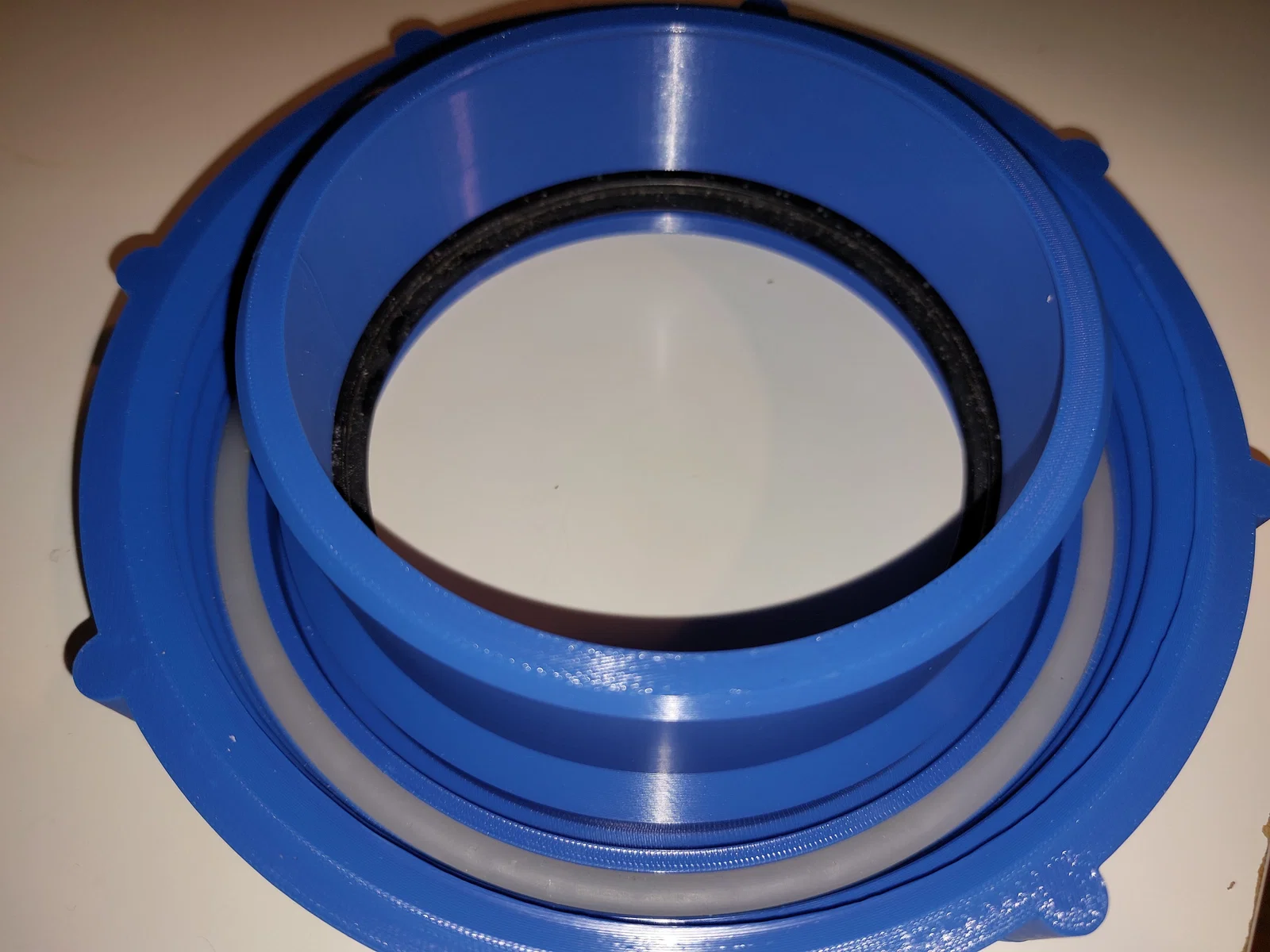

• Đặt gioăng/vòng đệm vào ren S165x7 của nắp in 3D.
• Vặn và siết chặt nắp vào thùng IBC.
• Chèn vòng đệm cao su vào rãnh bên trong đầu nối ống DN110 hoặc DN75.
• Bôi trơn vòng đệm và đẩy ống vào bộ chuyển đổi.

Dự án liên quan

Cập nhật

30-06-2026 Bản phát hành đầu tiên
