RIEGGÅ - Adapter ống tưới nhỏ giọt tham số (Parametric)

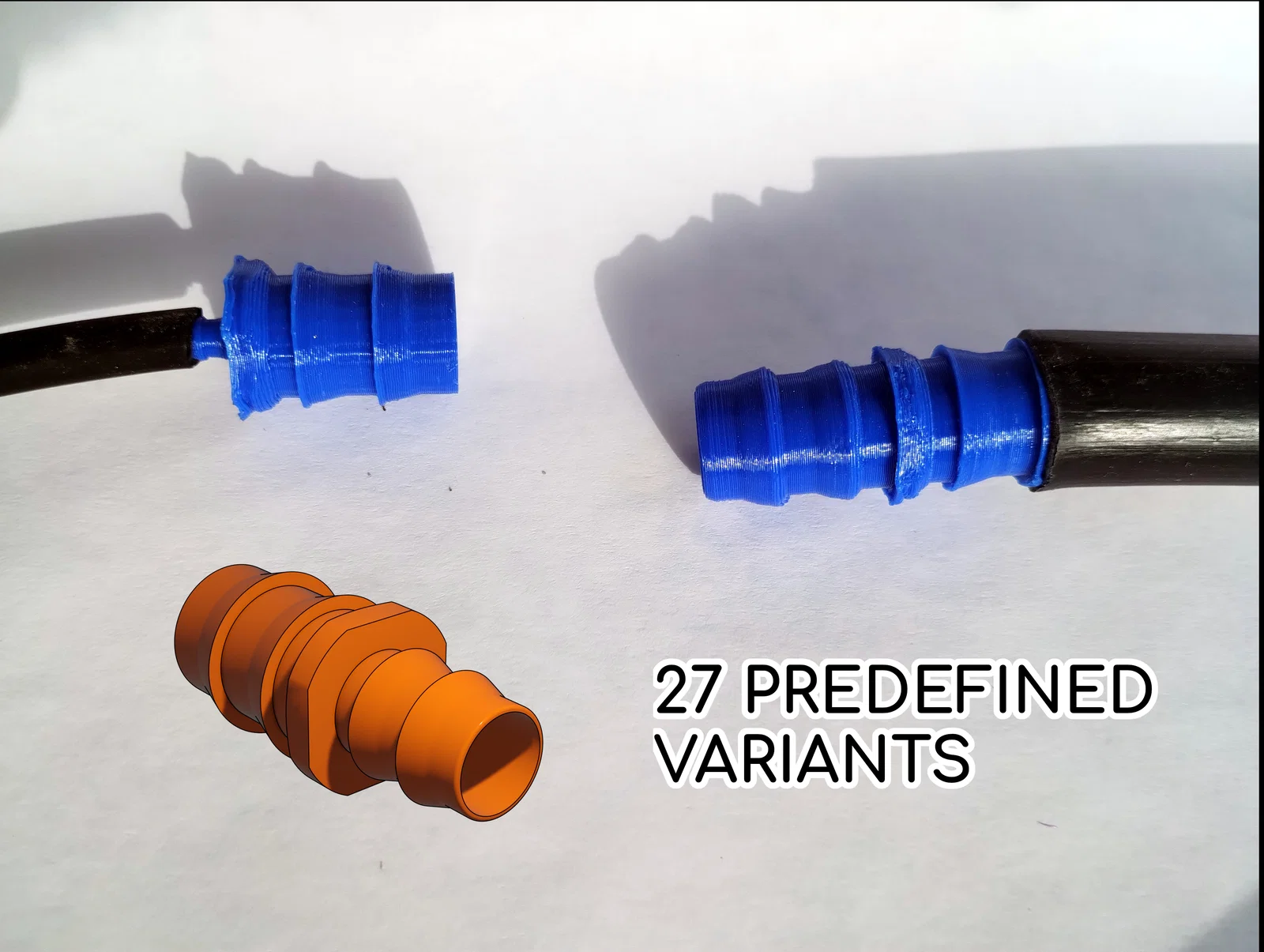

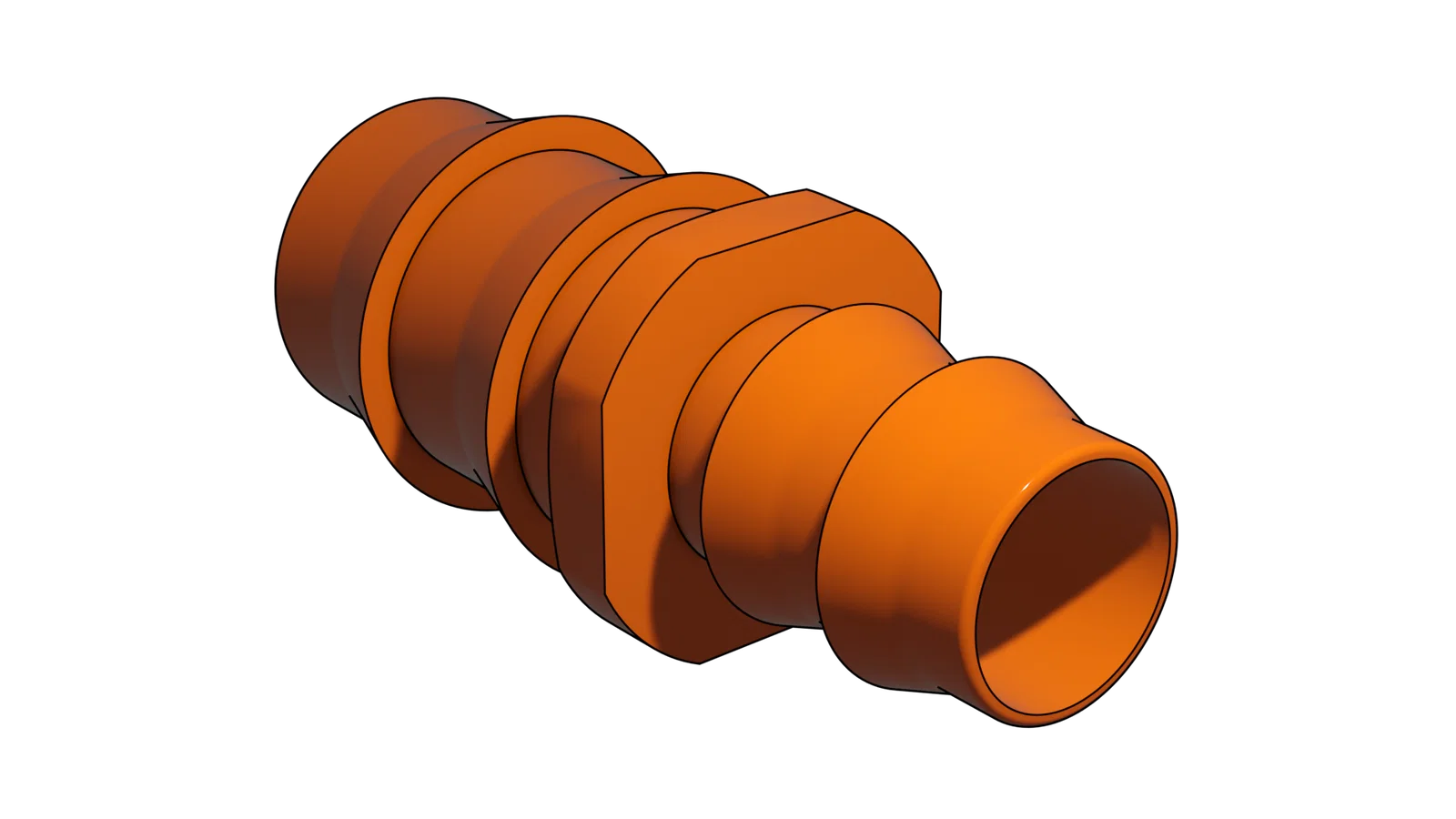

Adapter ống tưới nhỏ giọt dạng parametric cho ống áp lực thấp, có 2 vòng siết. Chỉ cần đổi tham số _hoseDiameter_ trong spreadsheet để ra đúng kích thước; có _angle_ (mặc định 30º) hạn chế support và _wall_ để chỉnh lỗ trong.
Mô tả
Các adapter tham số (parametric) cho ống áp lực thấp, làm gấp là in được liền. Phần giữa được thiết kế để dùng cờ-lê, và kích thước được làm tròn theo milimét.
Với các kích thước khác, bạn chỉ cần đổi giá trị tham số hoseDiameter trong bảng tính (spreadsheet) theo nhu cầu.
Có chút rối trong cách gọi tên các loại ống: có lúc người ta dùng đường kính trong (ID), có lúc lại dùng đường kính ngoài (OD). Có khi tính theo inch, có khi lại theo milimét đã được làm tròn.
Bảng dưới đây áp dụng cho các mẫu được cung cấp.
ID in
ID mm
OD mm
found denominations
4
6 mm
4x6, 6mm, 4mm
1/4
6.35
3/8
9.525
1/2
12.7
16 mm
13x16, 16mm, 13mm
5/8
15.875
3/4
19.05
25 mm
1
25.4
32 mm
32 mm
Cách in
Đường kính đầu tiên trong spreadsheet nên là đường kính lớn hơn, và khi in thì đặt đầu đó nằm xuống mặt bàn in. Có tham số angle để tránh phải dùng support, mặc định là 30º. Tham số wall dùng để chỉnh kích thước lỗ trong; wall càng lớn thì lỗ xuyên (through hole) càng nhỏ.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
