Chain & Sprocket – Print-in-Place, Tùy biến theo ý (Customizable)

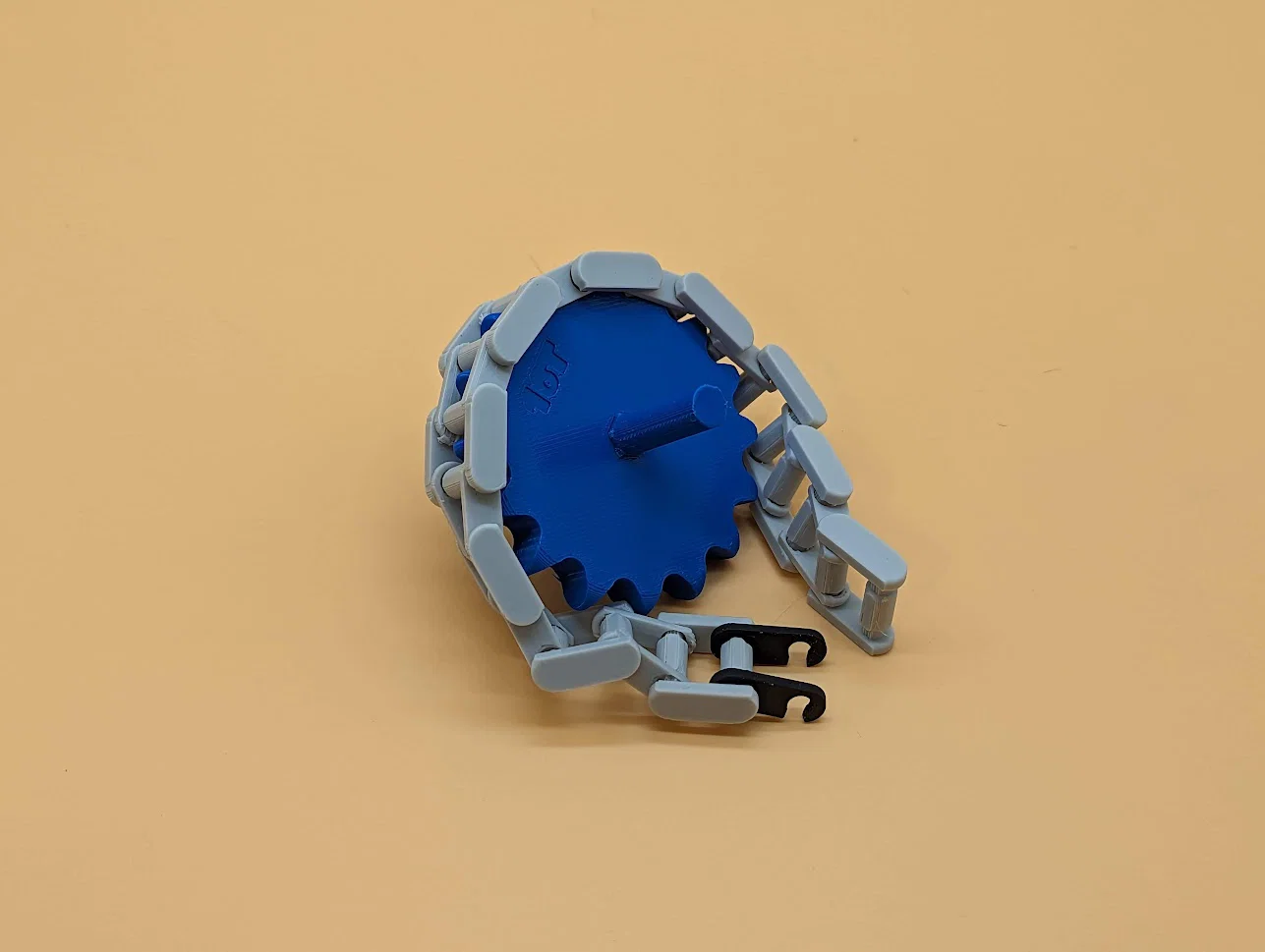

Mình phát triển hệ thống chain và sprocket này cho dự án Chain Conveyor For Bambu Poop. Mình đăng riêng các phần chain, sprocket và shaft để bạn dùng cho những dự án khác. Chain vừa bền vừa linh hoạt, và toàn bộ linh kiện đều là print-in-place. Bộ này gồm:

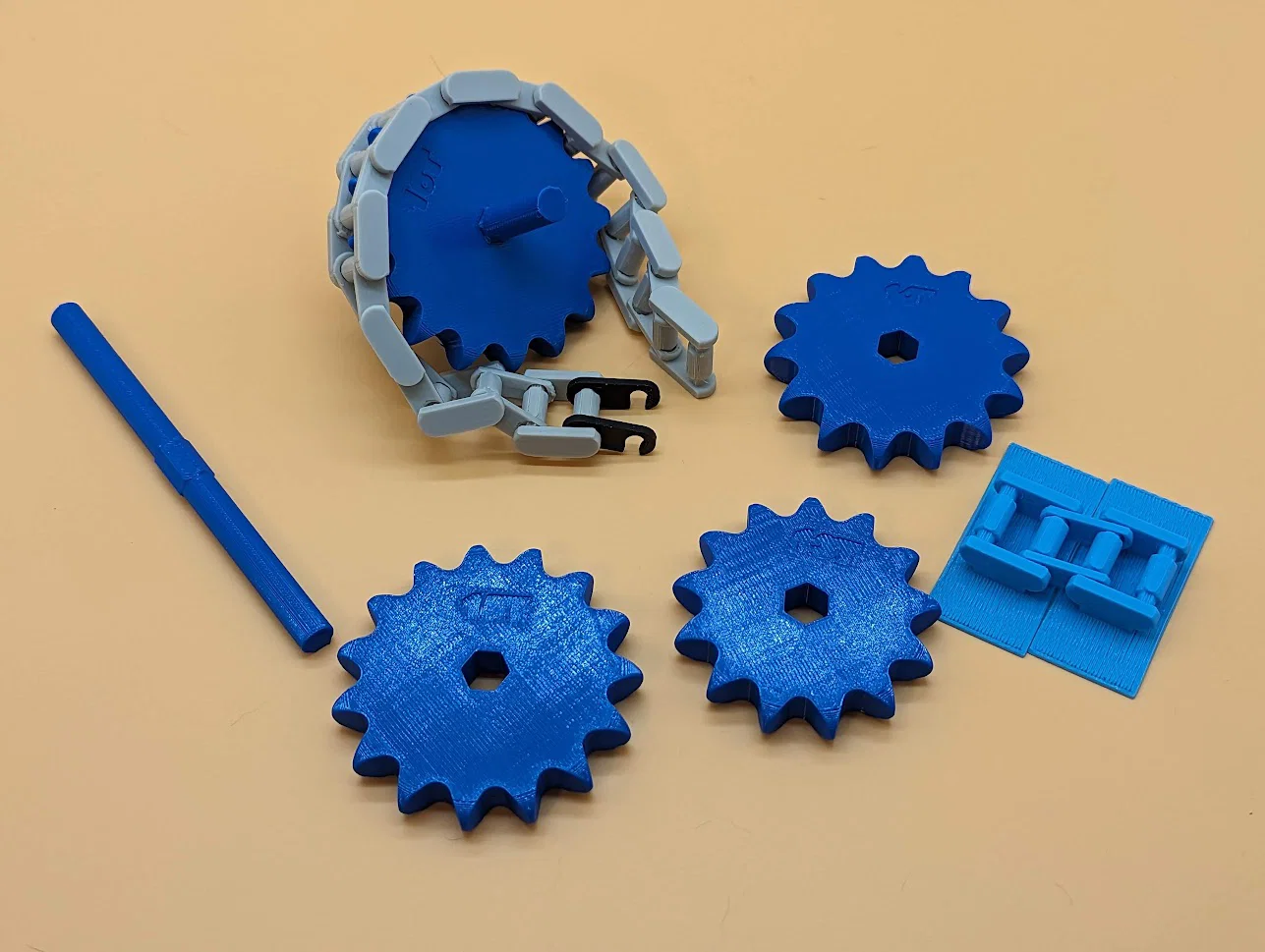

• Bộ chain có và không có phần conveyor top.
• Pitch 24mm (khoảng cách giữa các mắt xích), rộng 22mm.
• 4 sprocket: 13T, 14T, 15T và 16T.
• Mắt nối (connector link).
• 2 kích thước shaft: 62mm và 112mm.
• Tất cả file đều có dạng STL và STEP.
• Có kèm file Bambu .3mf.
• Tùy biến trên OnShape cho chiều dài shaft và số lượng mắt xích cần in. Không cần tài khoản OnShape.

Hướng dẫn in Chain

Các đoạn chain nên in với mặt phẳng (flat side) úp xuống bàn in. Không cần supports cho chain không có conveyor top. Mình dùng PLA, infill rectilinear 15%, 2 walls, nhưng gần như vật liệu phù hợp nào cũng in được.

Với chain có conveyor top, sẽ cần một ít supports ở phần đầu/tip của băng tải. Mình dùng manual/snug supports và filament SupportW breakaway. Dùng breakaway filament thì tháo supports sẽ rất dễ.

Mình đã cung cấp model loại 1, 5 và 10 mắt xích cho mỗi kiểu. Bạn ráp chain theo chiều dài mong muốn bằng cách nối các đoạn chain lại với nhau bằng connector link.

Sprockets

Các sprocket được thiết kế riêng cho loại chain này. Mình cung cấp 4 size từ 13 đến 16 răng. Mỗi size sprocket có tùy chọn lỗ shaft 8mm hex hoặc 8mm tròn. Mình dùng giá trị bù lỗ x-y (x-y hole compensation) là 0.05mm, nhưng bạn có thể cần chỉnh lại để sprocket ôm khít (snug) lên shaft.

Shafts

Shaft được thiết kế có đoạn 8mm hex ở giữa để gắn sprocket. Hai đầu là 8mm tròn để lắp vừa với bạc đạn tiêu chuẩn 8x22mm. Bạn có thể tùy biến chiều dài phần tròn ở mỗi bên của đoạn hex giữa bằng OnShape customizer. Xem mục OnShape bên dưới.

Nếu bạn thích shaft tròn hoàn toàn, chỉ cần tạo một cylinder primitive trong slicer với đường kính 8mm và chiều dài theo ý bạn.

Tùy biến OnShape

Mình chủ yếu dùng Fusion360 cho thiết kế, nhưng gần đây có thử OnShape. Một ưu điểm của OnShape (khác với F360) là người dùng không cần cài bản copy, thậm chí không cần tài khoản OnShape để tạo ra các phiên bản parametric tùy biến.

Mình có để link tới 2 bản vẽ OnShape; một cái để tùy biến chiều dài shaft và một cái để tùy biến số lượng mắt xích cần in.

Shaft Customizer

Bấm link ở trên để mở bản vẽ OnShape. Nhập các giá trị bạn muốn trong mục “Configurations” ở góc trên bên trái trang. Bạn có thể đổi chiều dài đoạn hex và chiều dài các đoạn tròn ở hai bên để khớp với cấu hình dự án của bạn.

Khi đã ra hình học đúng ý, export model dưới dạng .stl, .3mf hoặc .step.

Chain Customizer

Mình đã cung cấp model đoạn chain 1, 5 và 10 mắt xích cho cả loại chain thường và loại chain có conveyor top. Bạn có thể dùng loại có conveyor top để tự làm chain conveyor của riêng bạn. Nếu bạn cần in chain với số mắt xích khác những mẫu mình cung cấp, bấm link ở trên để tạo model với số mắt xích mong muốn.

Để in một mắt xích đơn lẻ không có phần connector, bạn nhấp chuột phải vào body “link” trong danh sách parts và chọn “Export”. Cách này sẽ chỉ export đúng body đó.

Connector Link

Dùng 2 connector link để nối hai đoạn chain lại với nhau. Bạn có thể làm chain dài bao nhiêu cũng được.

Hy vọng bạn sẽ thích bộ này. Nếu có vấn đề gì hoặc muốn chỉnh sửa chỗ nào, cứ để lại bình luận nha.

-MadMax
