Băng tải xích cho việc xử lý phân từ máy in X1C

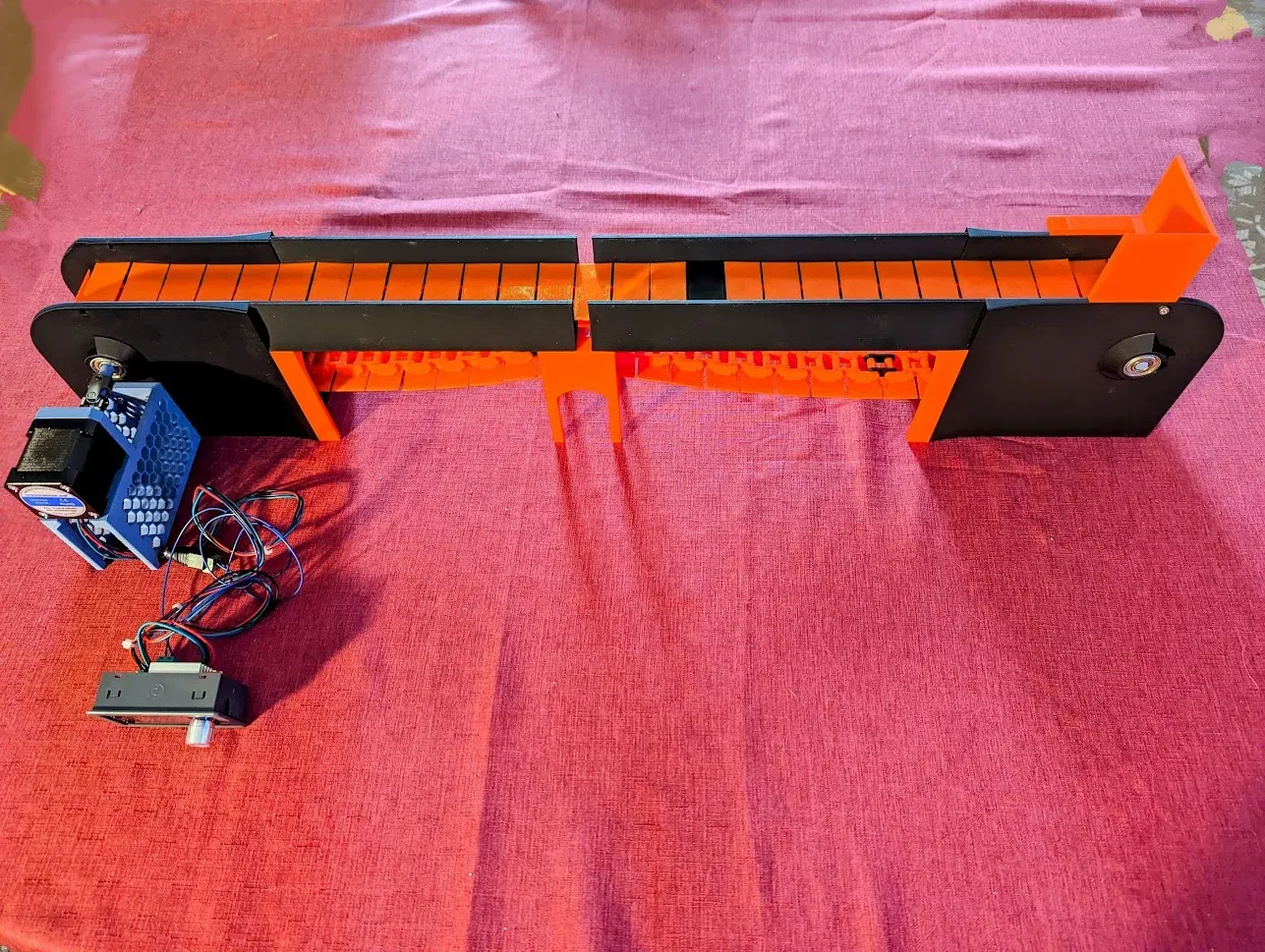

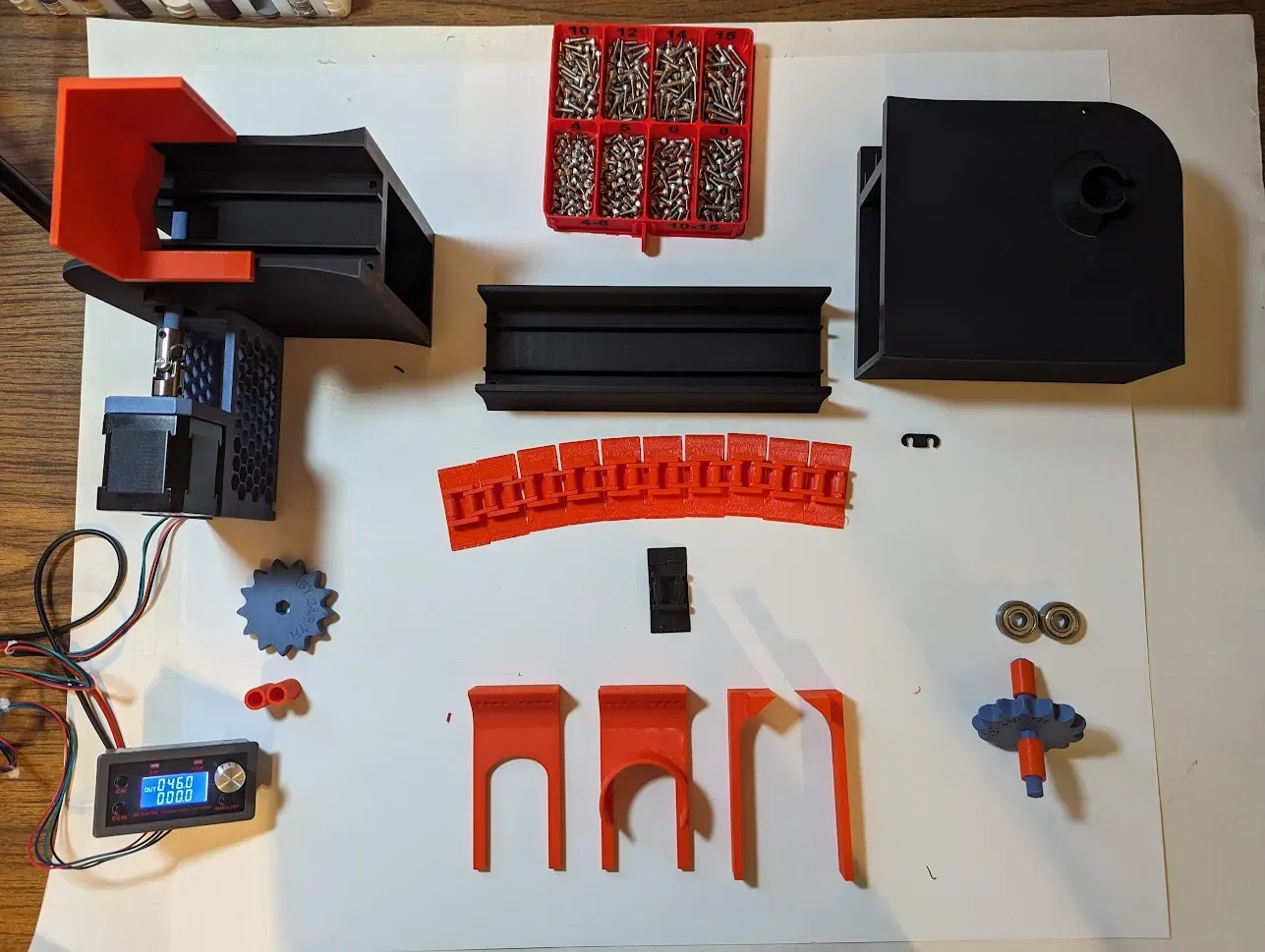

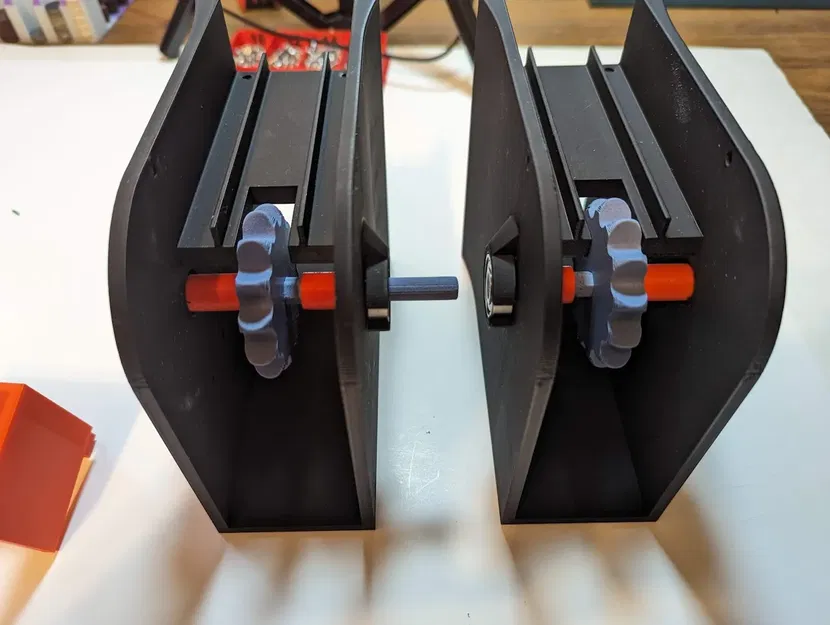

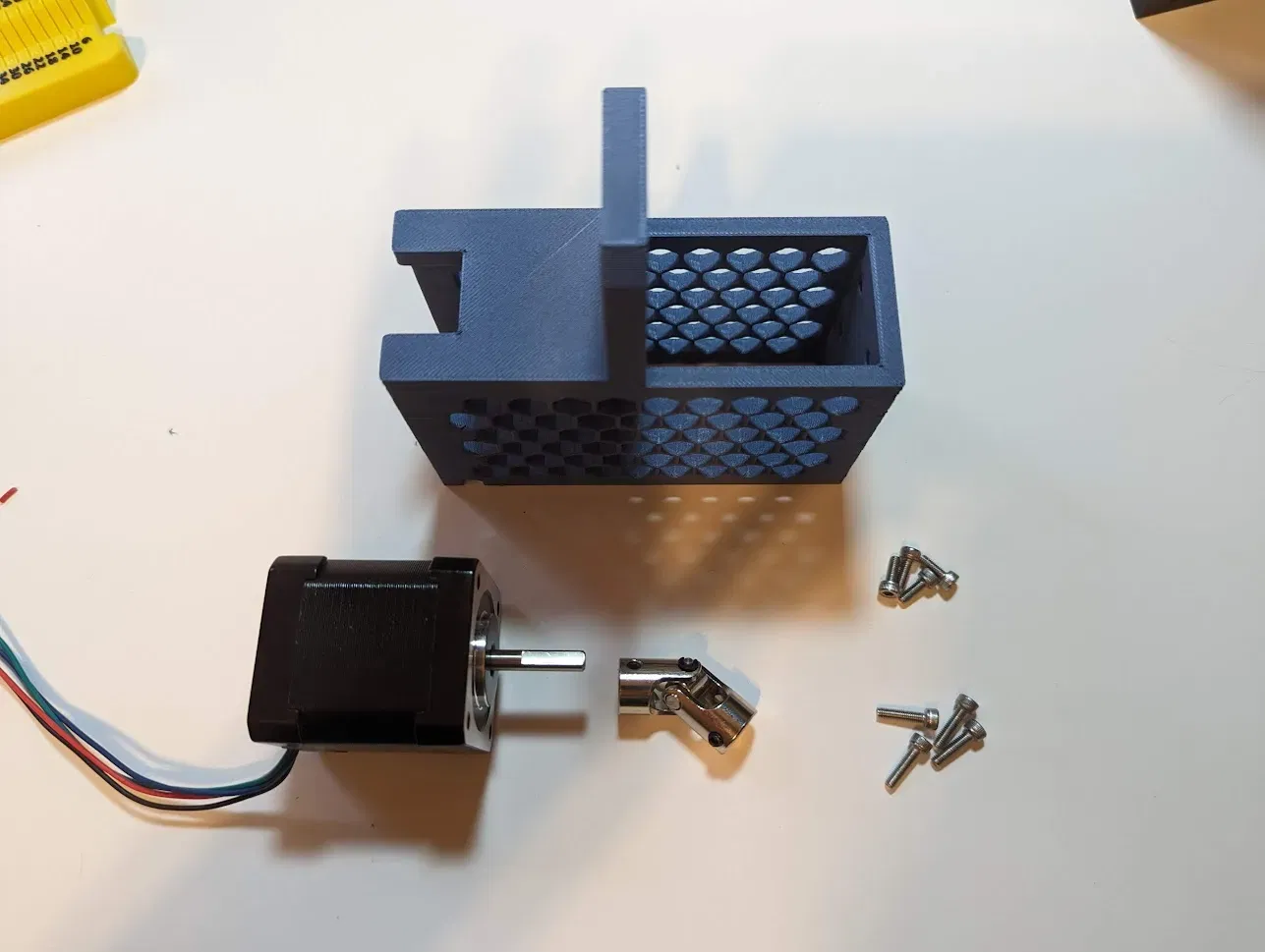

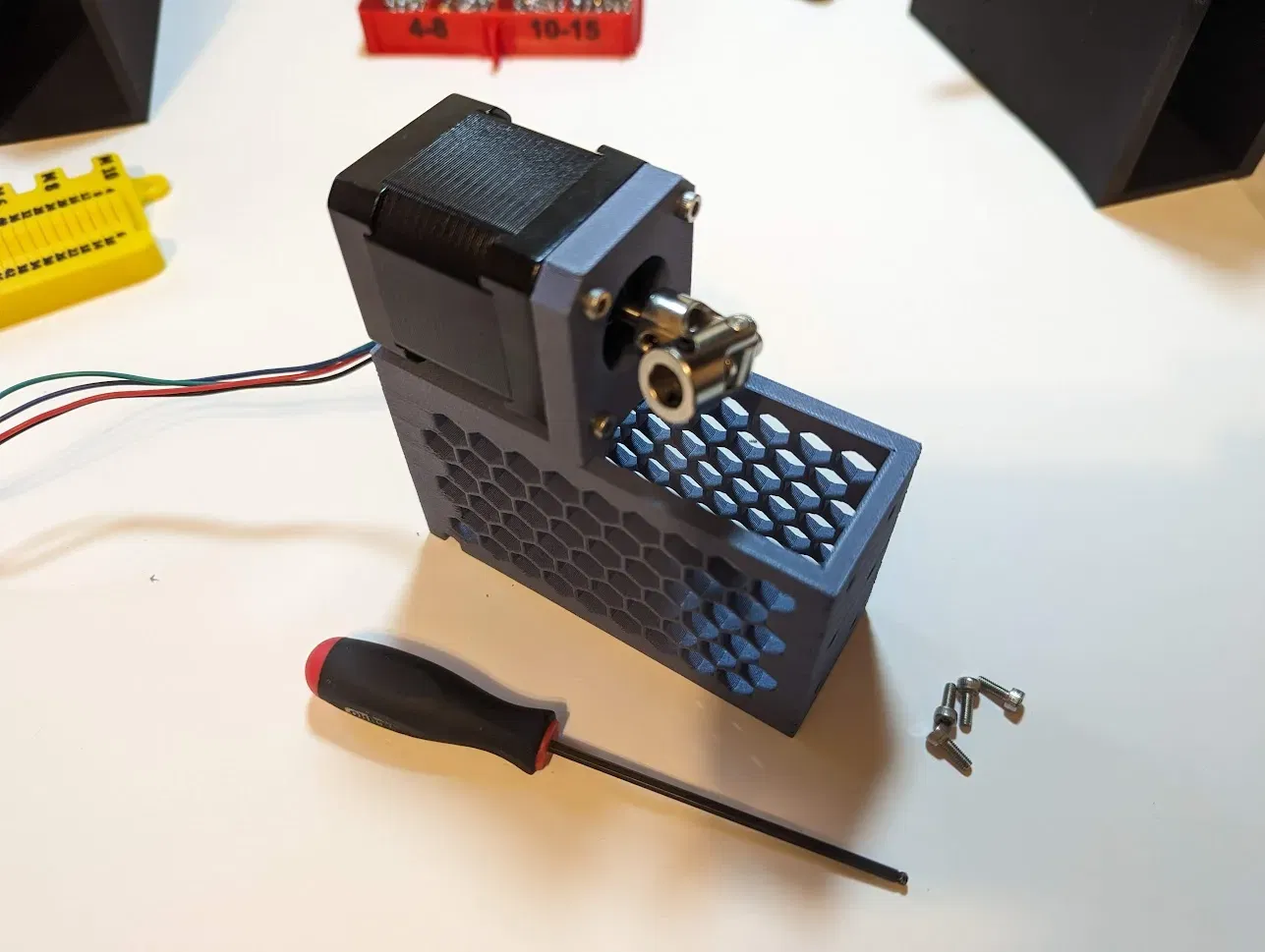

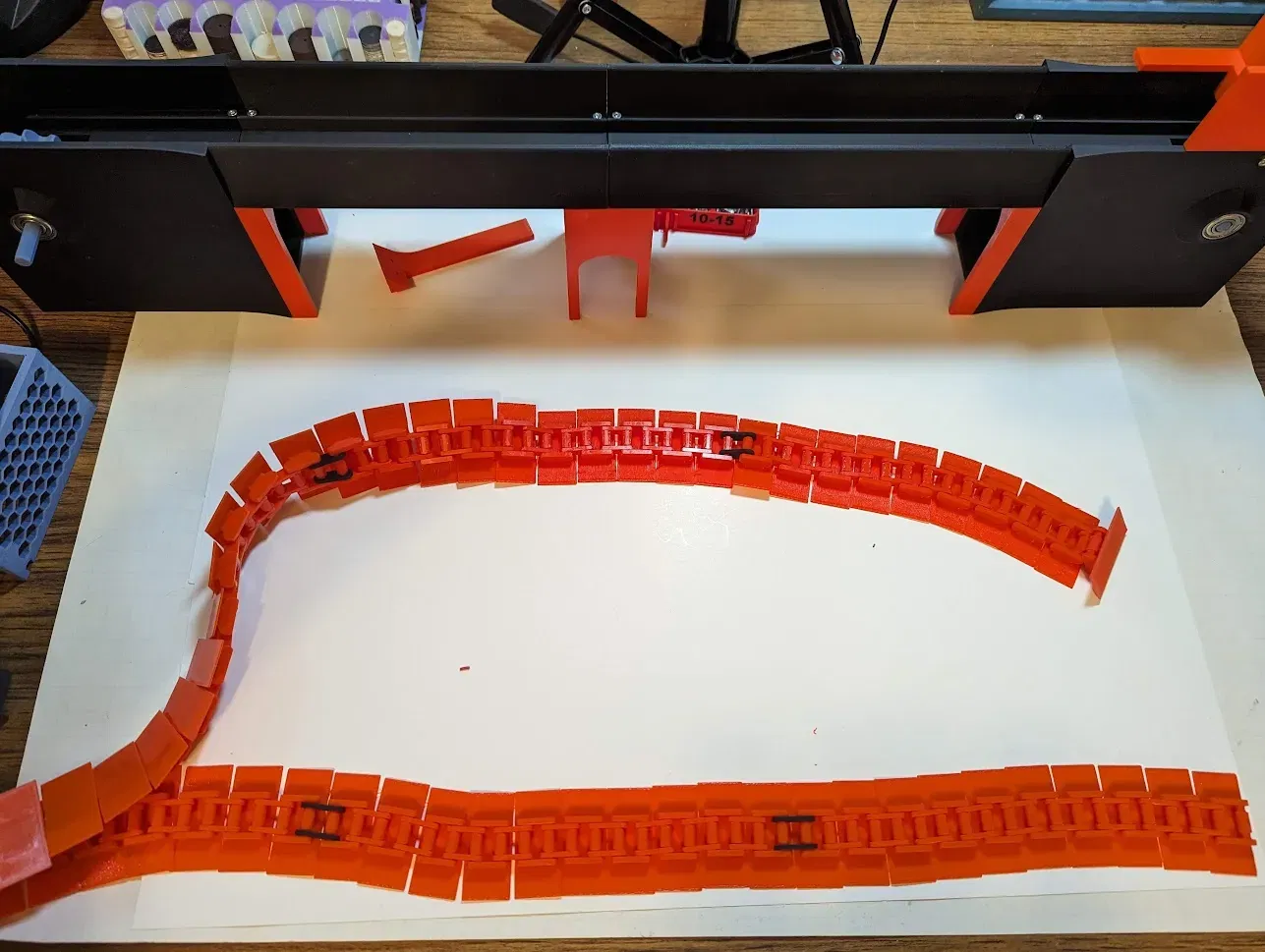

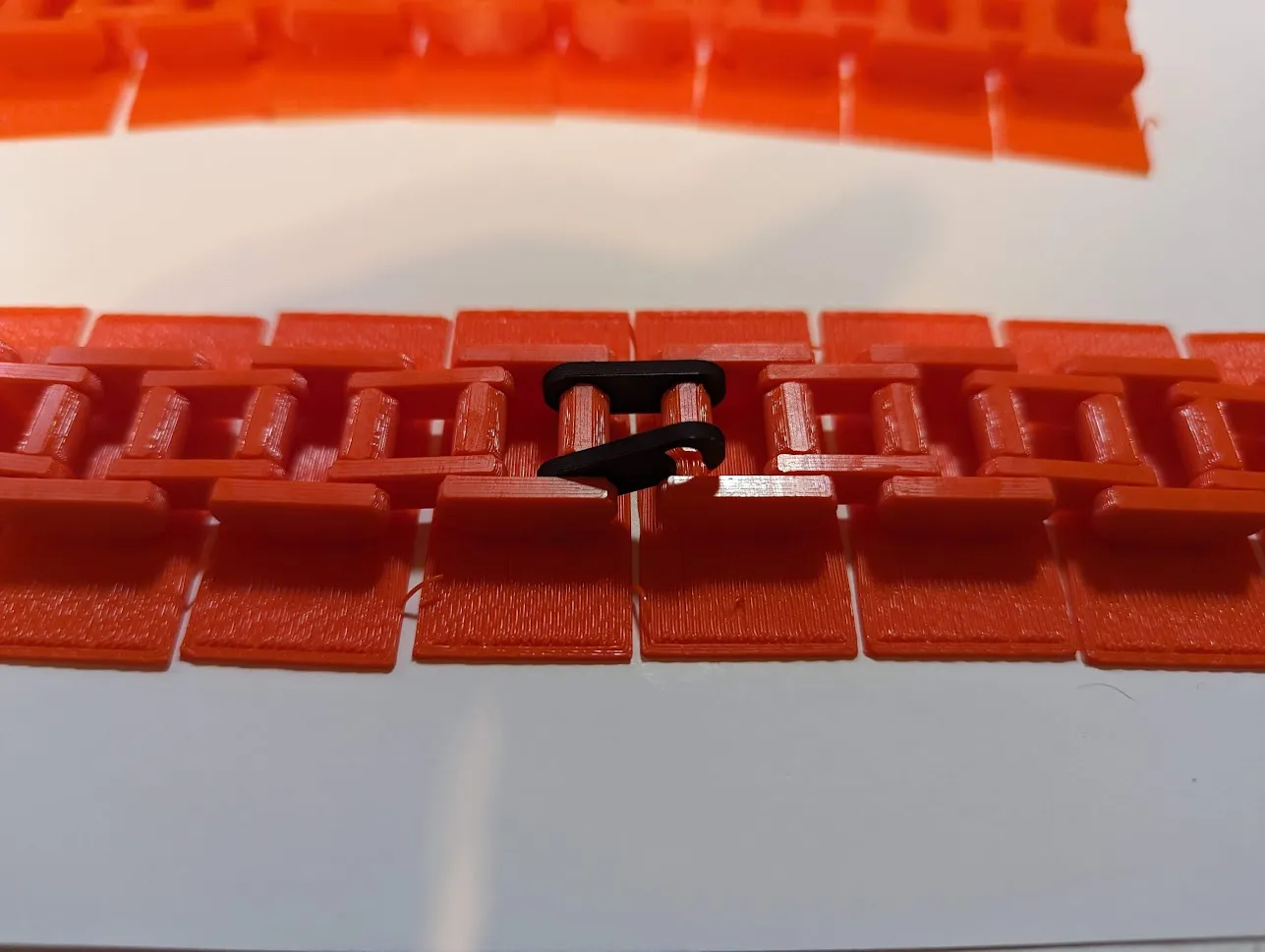

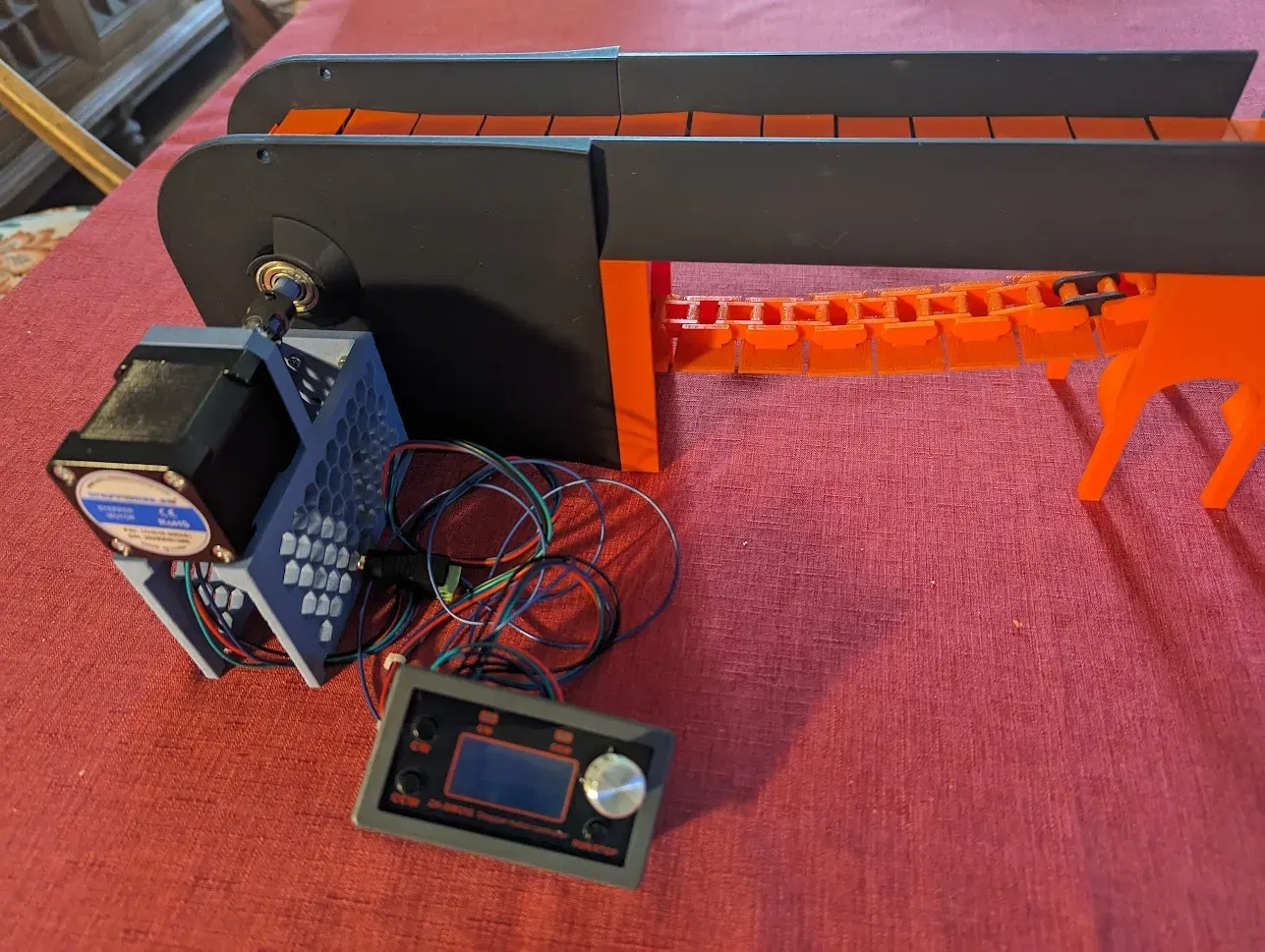

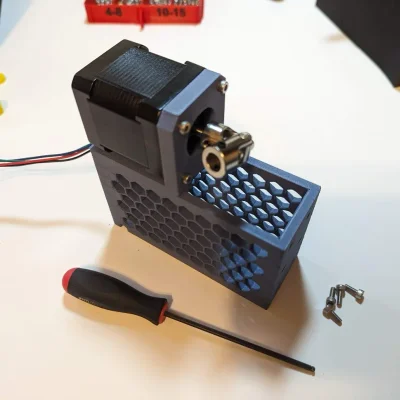

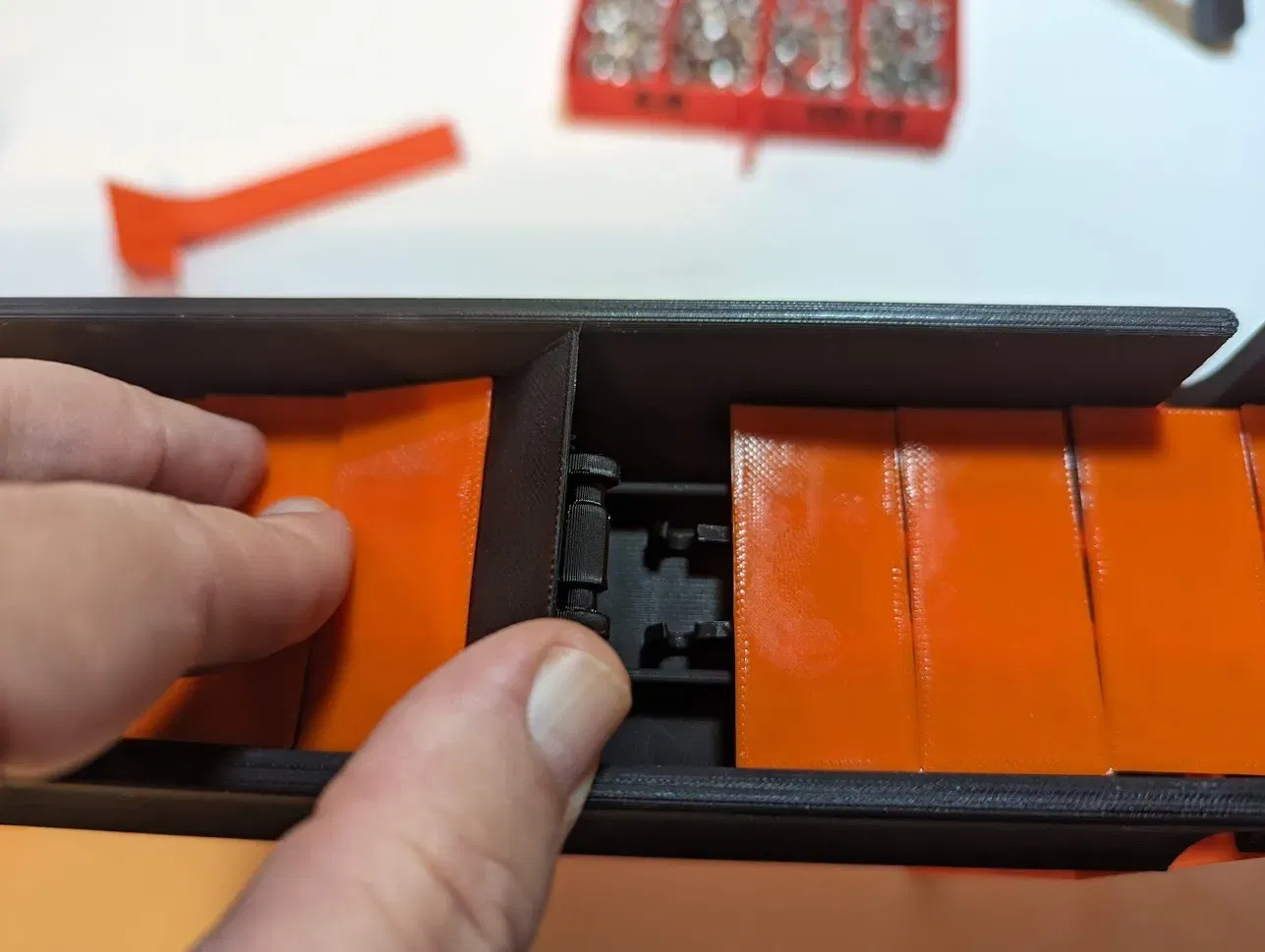

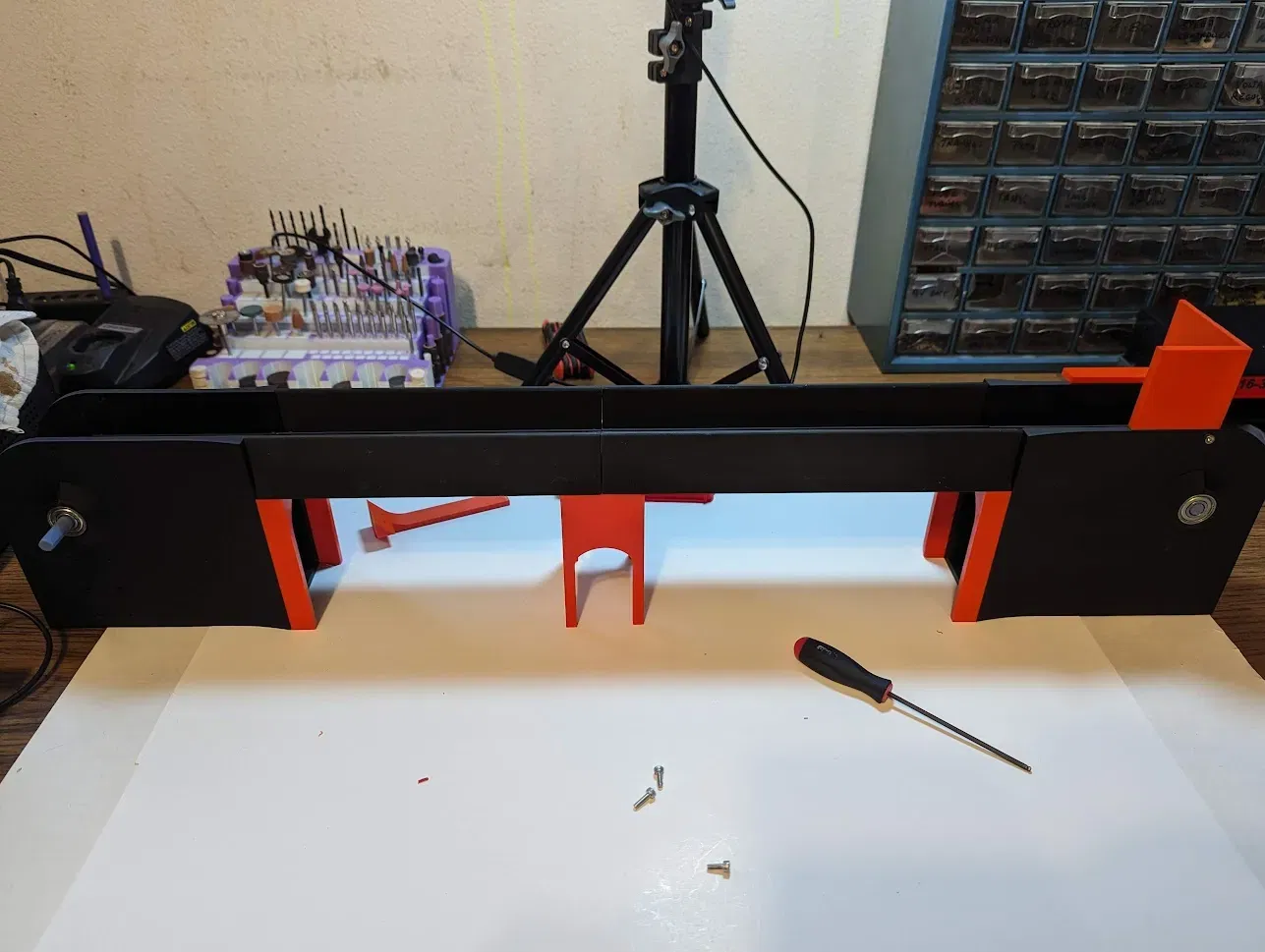

Đây là một băng chuyền mà tôi thiết kế để loại bỏ cuộn phân từ máy in X1C của tôi. Nó sử dụng một động cơ NEMA 17 và một bộ điều khiển bước để di chuyển phân từ đầu ra của máy in đến cuối bàn. Tổng chi phí khoảng 60 USD cho động cơ bước, bộ điều khiển và nguồn điện 12-24VDC. Các bánh răng sprocket, chuỗi băng chuyền và hệ thống truyền động đều do tôi thiết kế. Tôi đã bao gồm tất cả các tệp .stl và .stp cần thiết cho các thành phần chính dành cho những ai có khả năng CAD. Thưởng thức và cải thiện!

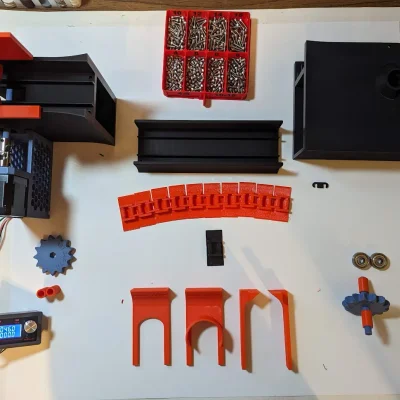

Vui lòng xem tệp .PDF để biết danh sách chi tiết các bộ phận, tham số in, hướng dẫn lắp ráp và video. Chúc bạn vui vẻ!

Cập nhật 1 (20230908): Tôi nhận thấy các liên kết trong pdf của tôi không hoạt động. Vui lòng tải xuống pdf V2 với các liên kết hoạt động.

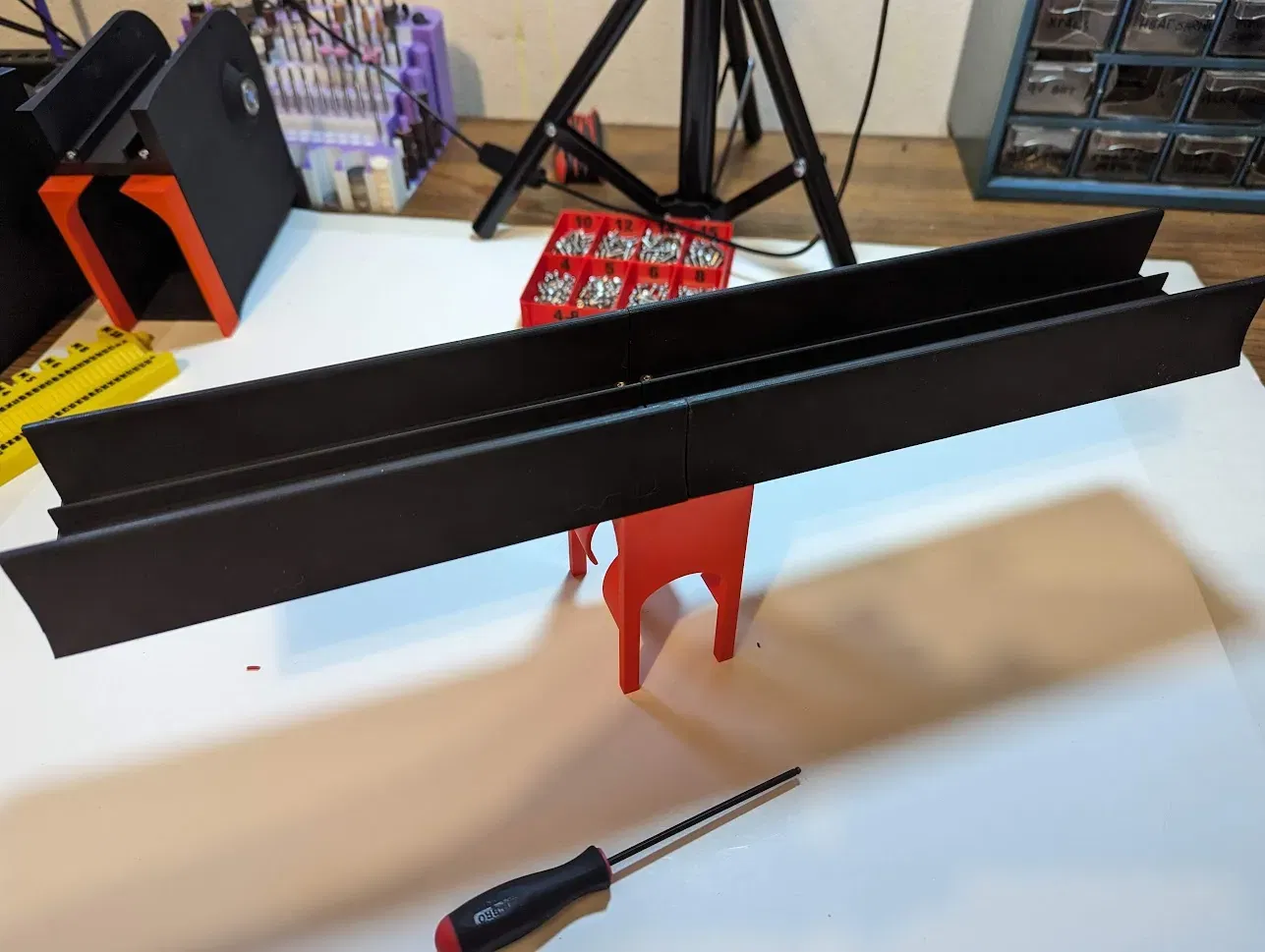

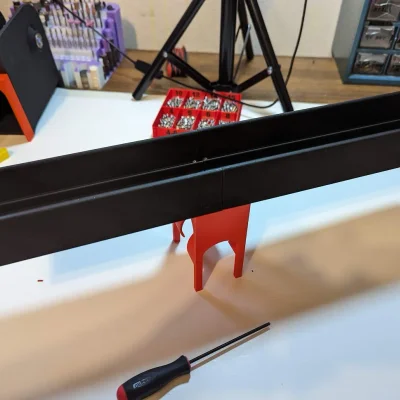

Cập nhật 2 (20230915): Tôi đã thêm một giá đỡ đơn khối chắc chắn hơn “Trestle V2” (.stp và .stl). Nó nên làm cho băng chuyền ít bị rung hơn, đặc biệt là qua những khoảng cách dài hơn.
