Giá đỡ tách từ cho ống 1.5ml (1.5ml magnetic separation rack)

Tác giả wavexx

Lượt tải
137
Lượt thích
14
Lượt coi
1.108

File 2 3,5 MB

  • half-rack_1777827361.stlSTL · 3,4 MB
  • plug_1777827362.stlSTL · 45 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

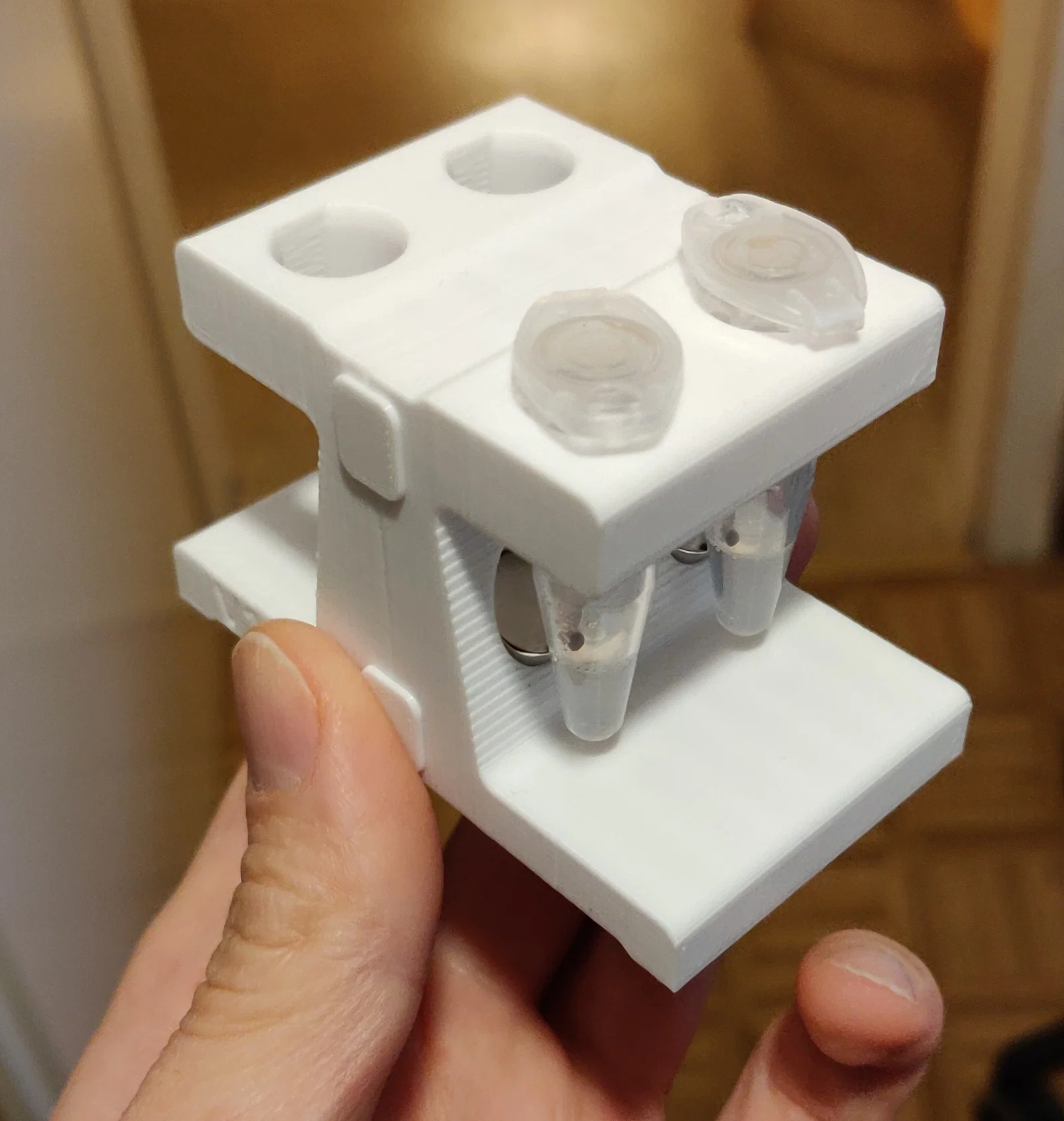

Giá đỡ tách từ (magnetic separation rack) cho 4 ống 1.5ml, tối ưu cho thể tích hút/nhả bằng pipette từ 200µl trở lên. Xem mục remixes để có bản 12 ống, tách nhanh hơn.

Mẫu này thay khá ổn các loại giá tách từ “đắt vô lý” ngoài thị trường, có cái giá hơn 100 lần so với món này.

Cần 4 nam châm neodymium dạng trụ ø10mm x 5mm, axially-magnetized (càng mạnh càng tốt). Một nguồn tham khảo:

https://www.supermagnete.de/eng/disc-magnets-neodymium/disc-magnet-10mm-5mm_S-10-05-N52N

In 4 cái “plug”, 2 cái “half-rack”. Không cần supports. Tối ưu cho layer 0.2, nozzle 0.4. In xong thì ráp 2 thân lại với nhau, rồi nối bằng cách ấn 4 cái plug vào hai bên.

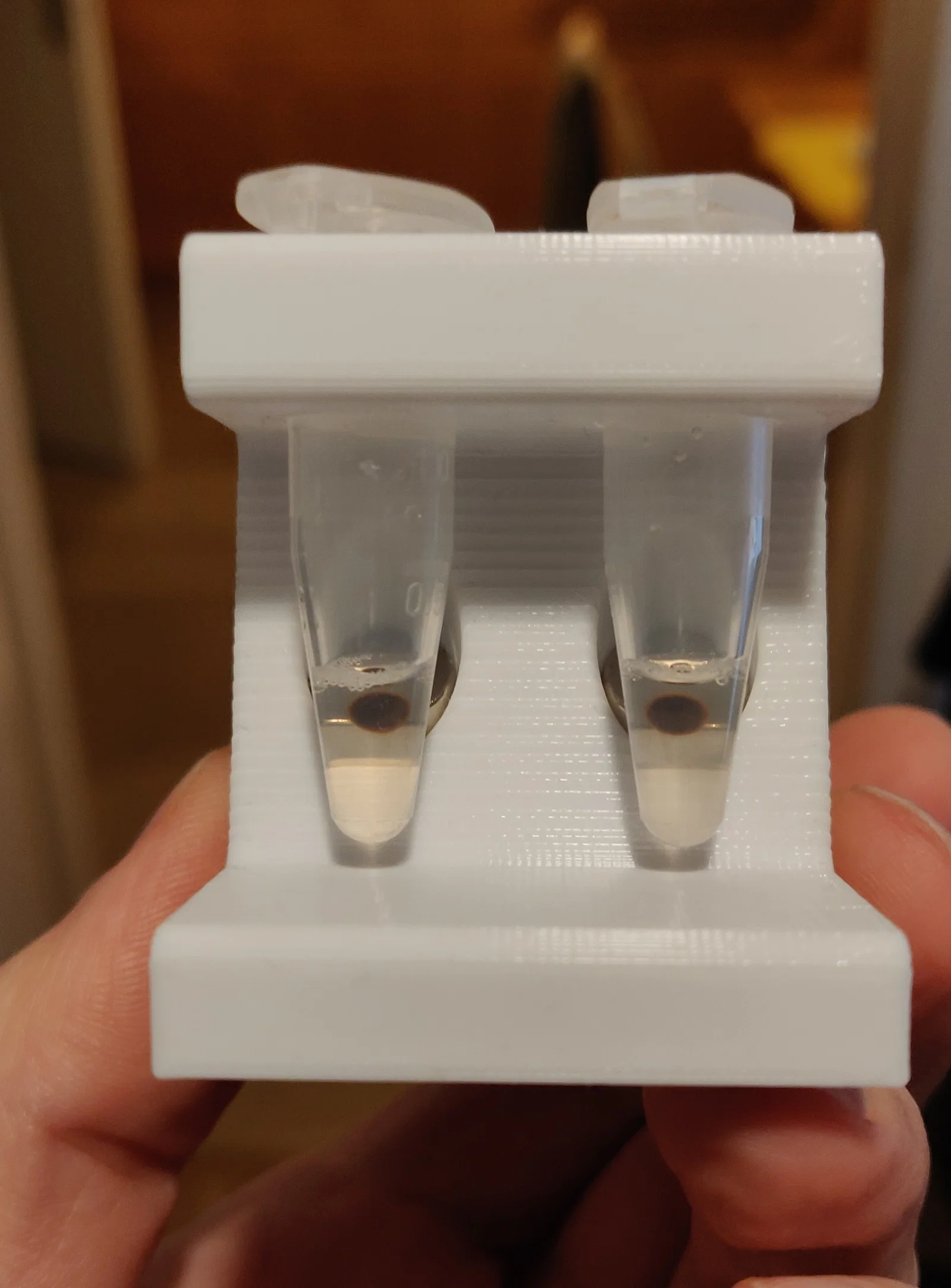

Ấn nam châm thật chặt vào các hốc. Chiều nam châm rất quan trọng: mặt hướng ra phía trước phải xen kẽ N-S. Làm theo hướng dẫn này:

Có thể đổi bên N/S miễn là vẫn giữ đúng kiểu xen kẽ.
