Cooler Master QUBE 500 - Panel tường lưu trữ tổ ong (Honeycomb Storage Wall)

Bạn thích nó, bạn mê nó, bạn đã in cả đống rồi—giờ thì tất cả đều tương thích với thùng PC Cooler Master QUBE 500 mới của bạn! Thiết kế này cho phép bạn dùng toàn bộ móc & ngàm của Honeycomb Storage Wall mà bạn đã in sẵn (và cả mấy món chưa kịp in) để gắn lên hai bên hông & mặt trên của case QUBE 500 mới!

Print Settings

Tất cả chi tiết nên được đặt đúng hướng in & đa số được thiết kế để in không cần supports. Bạn sẽ cần supports cho phần overhang tab 90° trên các chi tiết Front-Top Panel Mount A & Front-Top Panel Mount B. Để kết quả đẹp nhất, nên in layer height 0.2mm. Mình khuyến nghị infill 40%, nhưng bạn có thể thử các mức infill khác nếu muốn.

Side Panel

Bill of Materials
Cho mỗi tấm hông (side panel) bạn sẽ cần:

4 vít M3x8 socket flat head
4 tán lục giác (hex nut) M3

Nếu bạn chưa có sẵn một bộ ốc vít đa dạng, mình gợi ý Bolt Depot.

Bạn cũng cần in:

1 x Honeycomb Side Panel.stl
4 x Eccentric Side Panel Mount.stl
4 x Insert-Countersunk.stl
4 x Cover-Countersunk.stl (tuỳ chọn)

NOTE — Insert-Countersunk & Cover-Countersunk giữ nguyên từ thiết kế gốc của RostaP, chỉ được upload lại ở đây cho tiện.

Assembly

Bắt đầu bằng cách gắn 1 chi tiết Insert-Countersunk vào mỗi trong 4 góc của Honeycomb Side Panel. Các Insert-Countersunk phải được lắp từ phía dày hơn của tấm honeycomb. Chúng sẽ “khớp” (snap) vào vị trí & được giữ chặt sau khi lắp.

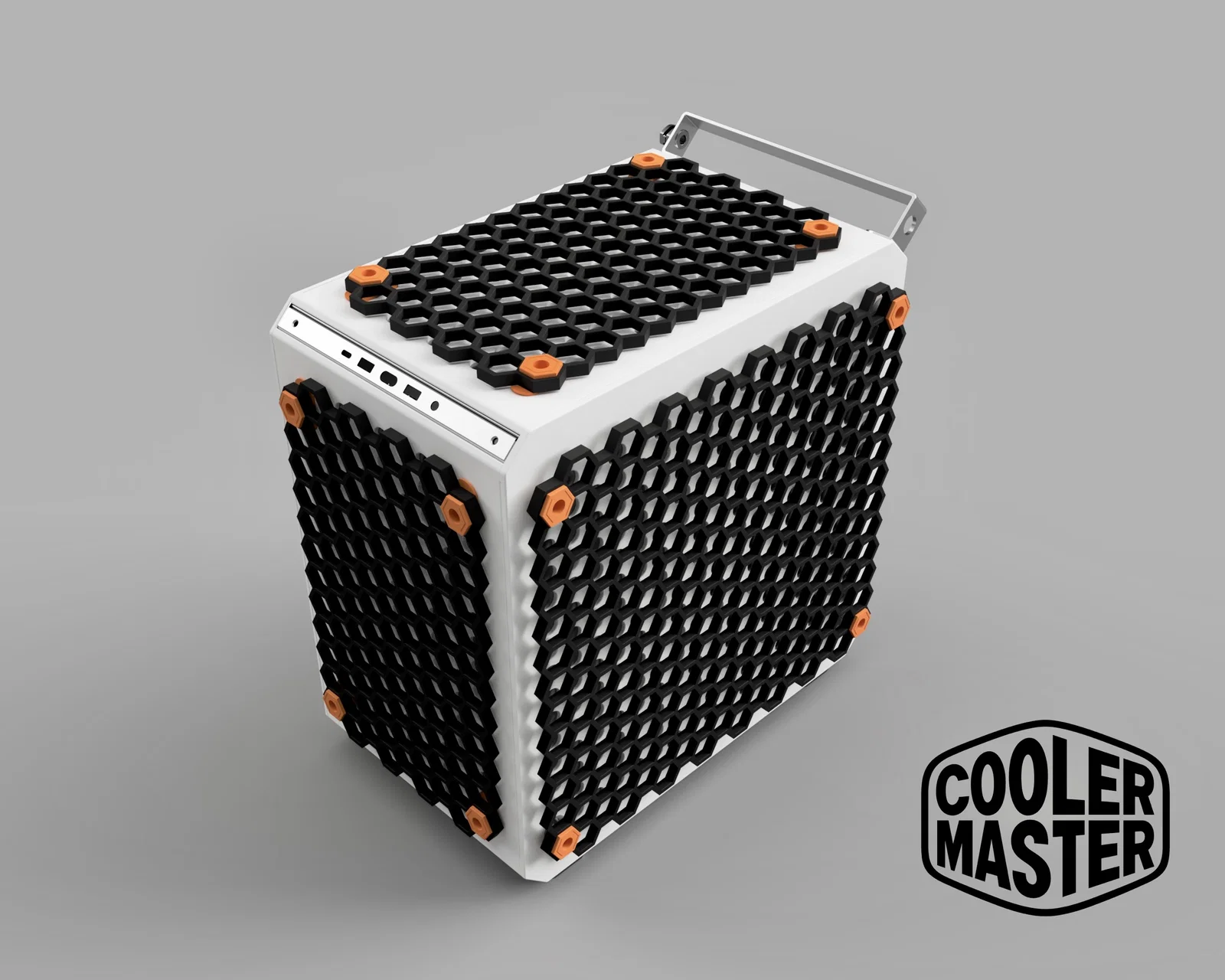

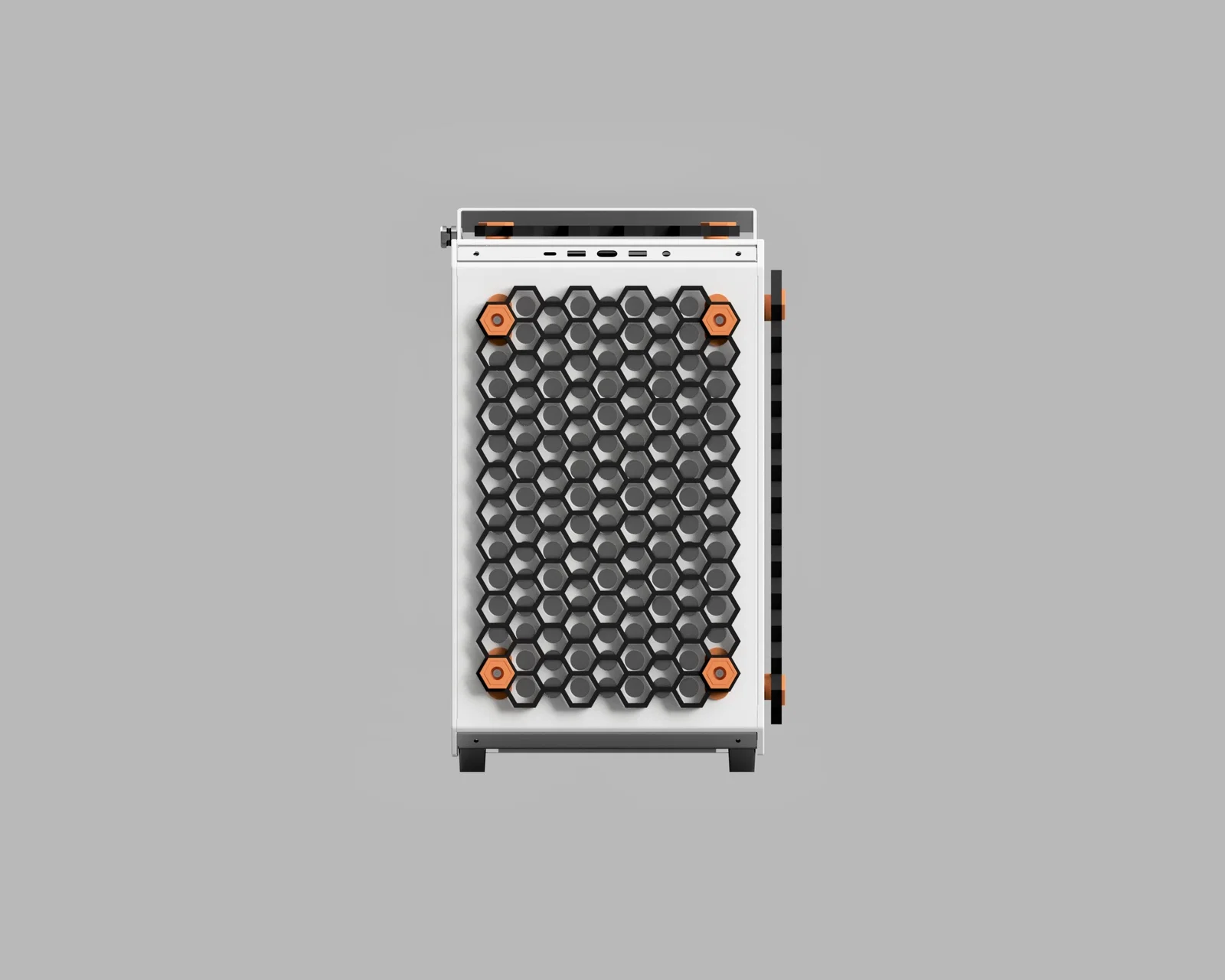

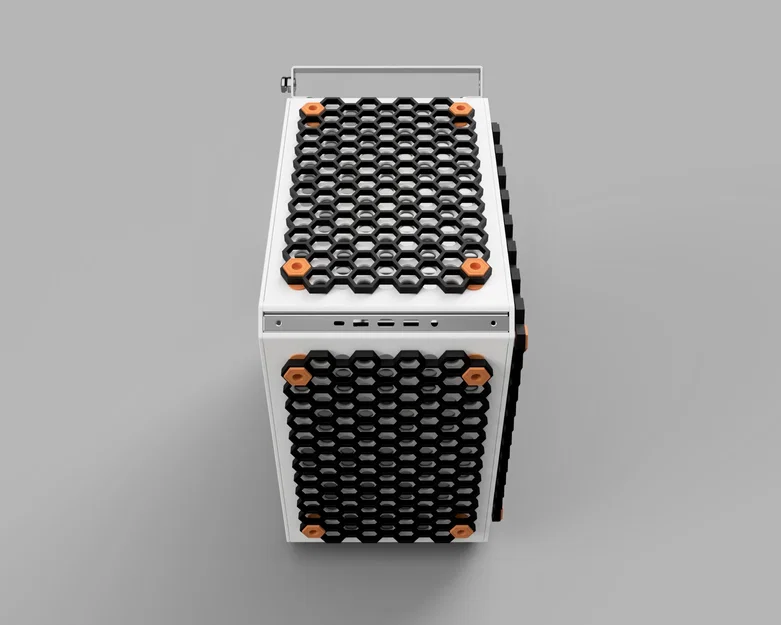

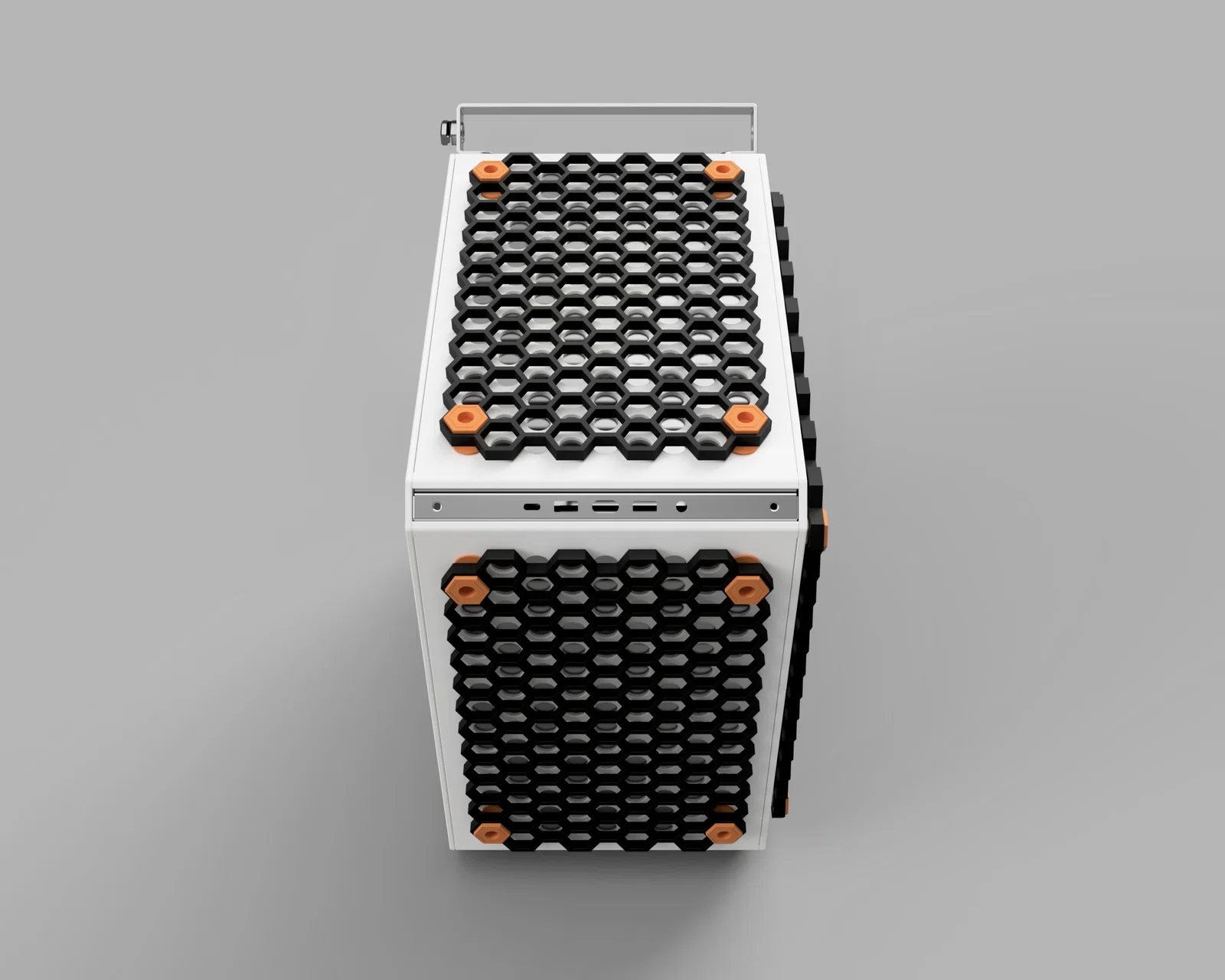

NOTE — Xem các hình render ở đầu trang để biết hướng honeycomb & vị trí 4 chi tiết Insert-Countersunk.

Luồn một vít M3x8 socket flat head từ mặt trước của mỗi Insert-Countersunk và, dùng tán M3, bắt 1 Eccentric Side Panel Mount vào mặt sau. Chừa hơi lỏng để Eccentric Side Panel Mounts vẫn xoay được.

Do thiết kế lệch tâm (eccentric) của Side Panel Mounts, khi bạn xoay chúng, các tab gắn (mounting tabs) cắm vào hông case QUBE 500 sẽ thay đổi vị trí tương đối so với trục xoay ở giữa (vít M3). Hãy xoay Eccentric Side Panel Mounts ở cả 4 góc của Honeycomb Side Panel đến khi các tab gắn thẳng hàng với các lỗ góc trên hông case QUBE 500, rồi ấn để chúng khớp vào chỗ.

Siết chặt cả 4 vít M3, lưu ý đừng siết quá tay, và lắp các chi tiết Cover-Countersunk nếu bạn có in.

NOTE — Mình cũng có kèm thêm một chi tiết tuỳ chọn Center Side Panel Mount để tăng độ đỡ. Nếu bạn in & dùng nó, bạn sẽ cần thêm 1 vít M3x8 socket flat head và 1 tán M3. Cách lắp giống Eccentric Side Panel Mounts nhưng không cần xoay vì vít M3 nằm ở giữa chi tiết chứ không bị lệch.

Front/Top Panels

Bill of Materials
Cho mỗi tấm trước (front) hoặc tấm trên (top) bạn sẽ cần:

4 vít M3x8 socket flat head
4 tán lục giác (hex nut) M3

Nếu bạn chưa có sẵn một bộ ốc vít đa dạng, mình gợi ý Bolt Depot.

Bạn cũng cần in:

1 x Honeycomb Front-Top Panel.stl
2 x Front-Top Panel Mount A.stl
2 x Front-Top Panel Mount B.stl
4 x Insert-Countersunk.stl
4 x Cover-Countersunk.stl (tuỳ chọn)

NOTE — Insert-Countersunk & Cover-Countersunk giữ nguyên từ thiết kế gốc của RostaP, chỉ được upload lại ở đây cho tiện.

Assembly

Bắt đầu bằng cách gắn 1 chi tiết Insert-Countersunk vào mỗi trong 4 góc của Honeycomb Front-Top Panel. Các Insert-Countersunk phải được lắp từ phía dày hơn của tấm honeycomb. Chúng sẽ “khớp” (snap) vào vị trí & được giữ chặt sau khi lắp.

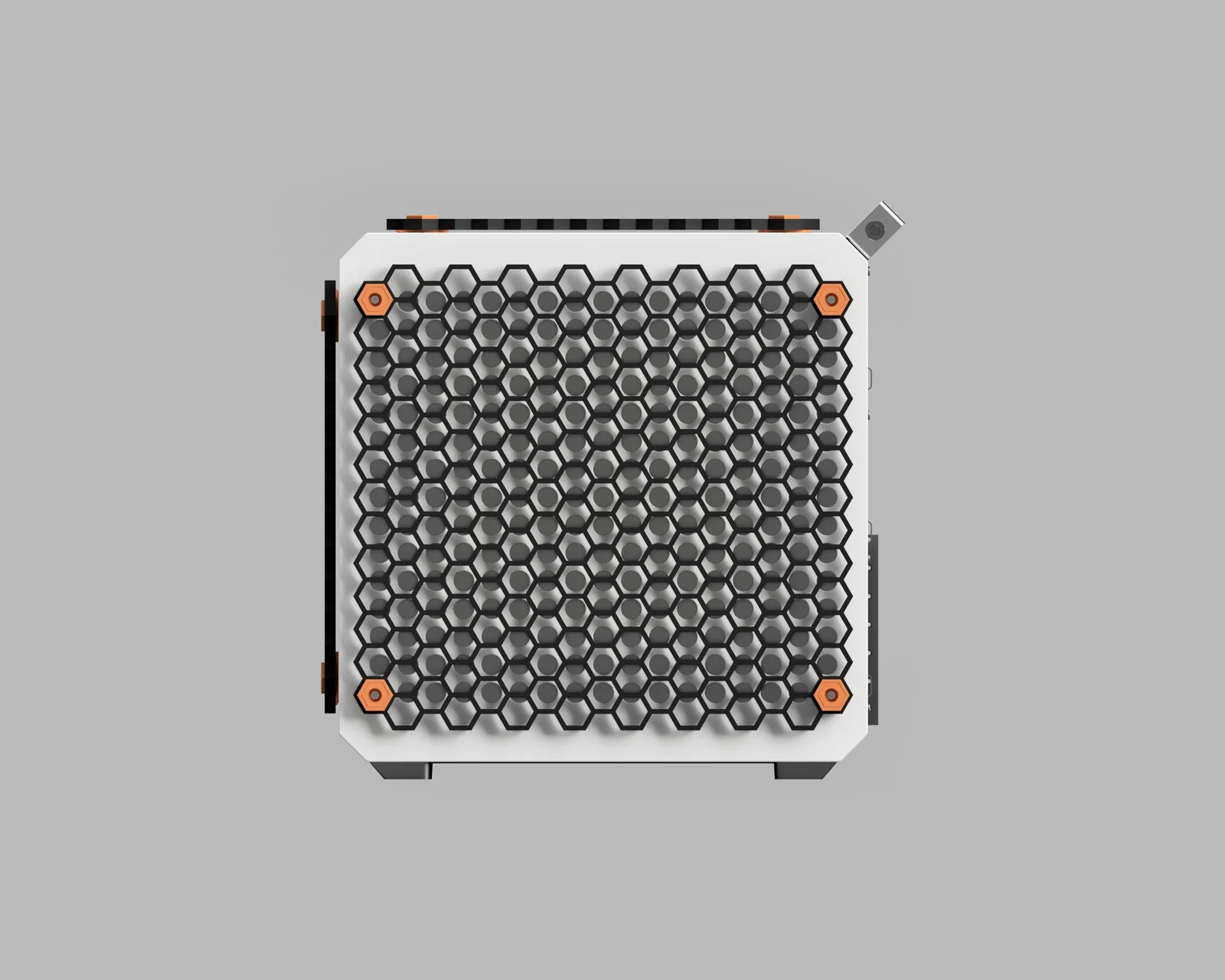

NOTE — Xem các hình render ở đầu trang để biết vị trí 4 chi tiết Insert-Countersunk.

Dùng một giọt keo nhỏ, dán một tán M3 vào mặt dưới của cả 4 chi tiết Front-Top Panel Mount. Phần hõm lục giác được in sẵn sẽ làm chuẩn canh. Bạn có thể làm dễ hơn bằng cách dùng một vít M3 vặn từ phía bên kia vào tán M3 để giữ đúng vị trí trong lúc keo khô. Cẩn thận đừng để keo dính vào ren của tán hoặc ren của vít dùng hỗ trợ.

Cắm 4 chi tiết Front-Top Panel Mount đã chuẩn bị vào 4 lỗ oval ở các góc phía trước hoặc phía trên của case QUBE 500. Đầu có chữ H sẽ được đưa vào trước, đầu còn lại sẽ “khớp” (snap) vào sau. Về hướng lắp: phần “đỉnh” của chữ H sẽ luôn hướng về phía góc mà bạn đang lắp.

Luồn vít M3x8 socket flat head từ mặt trước của mỗi Insert-Countersunk và vặn vào các tán M3 đã dán ở mặt dưới của mỗi Front-Top Panel Mount. Siết chặt cả 4 vít M3, lưu ý đừng siết quá tay, và lắp các chi tiết Cover-Countersunk nếu bạn có in.

Alternate Assembly Option — Nếu muốn lắp kiểu không dùng keo, hãy tháo tấm mặt trước hoặc mặt trên ra khỏi case QUBE 500 trước khi lắp. Khi đó bạn sẽ tiếp cận được các tán M3 trong lúc lắp ráp & không cần keo để giữ tạm. Sau khi tấm honeycomb đã được bắt chắc chắn, lắp lại tấm mặt trước hoặc mặt trên.

Value4Value

Thiết kế này được phát hành theo mô hình Value4Value. Nếu bạn nhận được giá trị nào đó từ sản phẩm của mình, vui lòng tự cân nhắc xem nó đáng giá bao nhiêu với bạn và hoàn lại giá trị đó cho mình dưới dạng donation. Cảm ơn bạn đã ủng hộ công việc của mình!

“If I have seen further, it is by standing on the shoulders of Giants.” — Isaac Newton

Thiết kế này được phát triển dựa trên mẫu cực kỳ nổi tiếng Honeycomb Storage Wall của RostaP. Các panel tuỳ biến được thiết kế trong OpenSCAD bằng Customizable Honeycomb Storage Wall (OpenSCAD) của Xander. Tất cả phần dựng hình (modeling) còn lại được làm trong Fusion 360. Xin cảm ơn Cooler Master đã cung cấp bộ file Qube 500 - Full PC Case STEP Model and Design Guide & Qube 500 - Sample Holders làm nền tảng để phát triển.
