Cơ cấu contrarotating (Contrarotating mechanism) in 3D 1

1 hình

Giáo Dục

Cơ cấu contrarotating (Contrarotating mechanism) in 3D

Tác giả eveve05_310707

Lượt tải
111
Lượt thích
60
Lượt coi
1.840

File 12 12,4 MB

  • pin_1777833559.stlSTL · 9,3 KB
  • inner_shaft_1777833559.stlSTL · 11 KB
  • body_1777833560.stlSTL · 26,4 KB
  • outer_shaft_1777833561.stlSTL · 18,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#373137
Danh mục
Giáo Dục
Ngày đăng

Mô tả

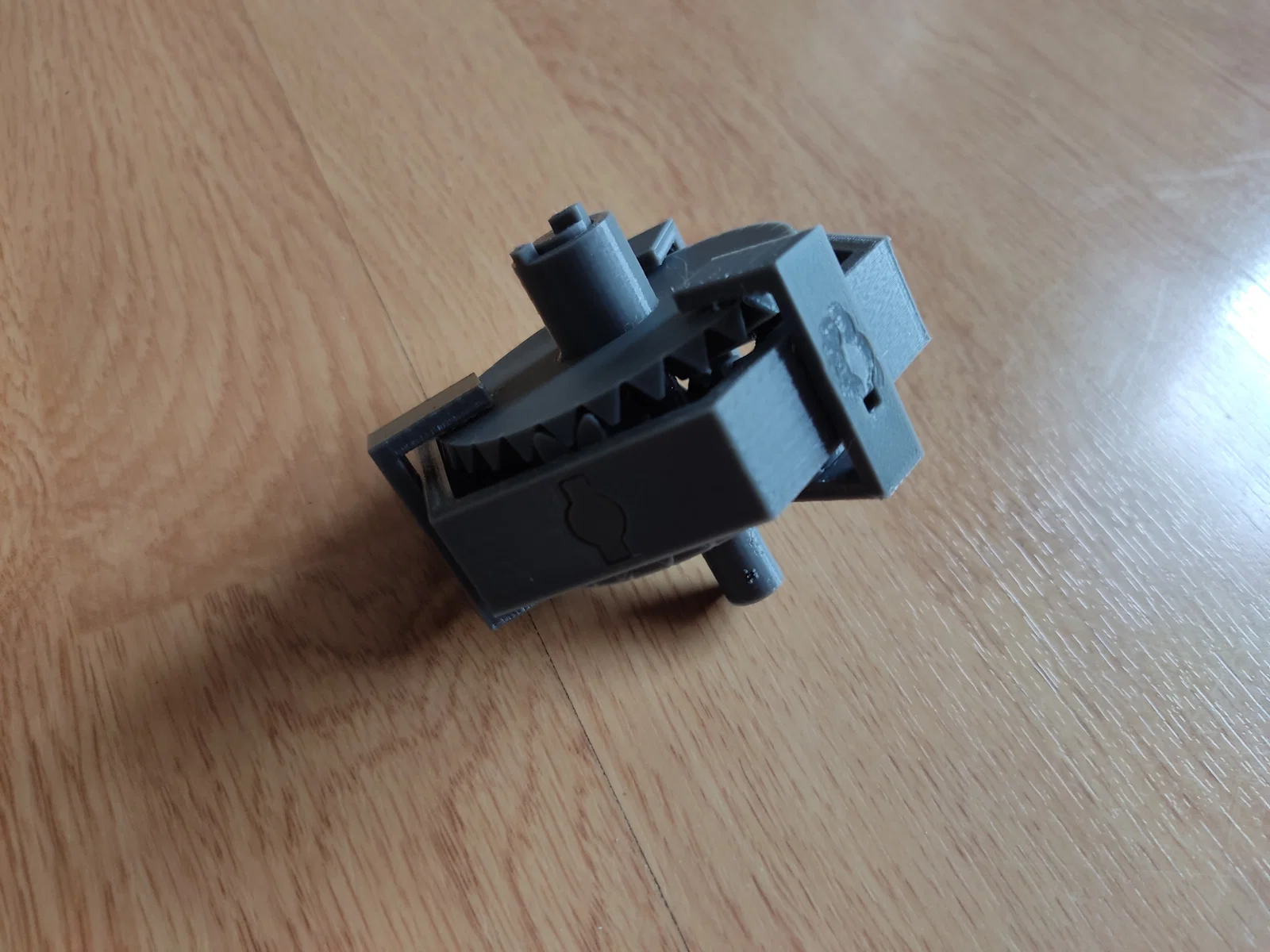

Nếu bạn thêm một bánh răng vào phần thân thì sẽ tạo ra một bộ differential. (Tới lúc ba mình nói thì mình mới nhận ra)

Các phần:

  • thân (body)
  • bánh răng dưới (bottom gear)
  • bánh răng trên (top gear)
  • cage x3
  • trục trong (inner shaft)
  • trục ngoài (outer shaft)
  • chốt (pin) x3
  • bánh răng bên (side gear) x3

Cách mình thiết kế để các phần nối với nhau là làm mềm nhựa bằng mỏ hàn (120°C cho PLA) rồi ép dính lại. Mấy cách khác chắc cũng làm được.

Lắp ráp:

  • gắn các bánh răng vào đúng trục của nó (bánh trên với trục ngoài, bánh dưới với trục trong)

  • gắn các chốt vào thân

  • lắp các bánh răng bên lên chốt

  • đặt bánh răng dưới kèm trục trong vào một bên

  • đặt bánh răng trên kèm trục ngoài lên trục trong

  • nối cage vào các chốt của nó

XONG
