Roller Casters! Bánh xe caster tùy biến cho Cooler Master Qube 500

Bánh xe 100% in 3D và có thể tùy biến.

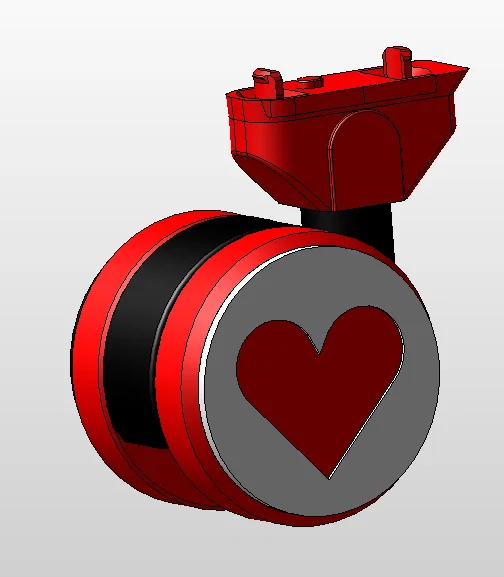

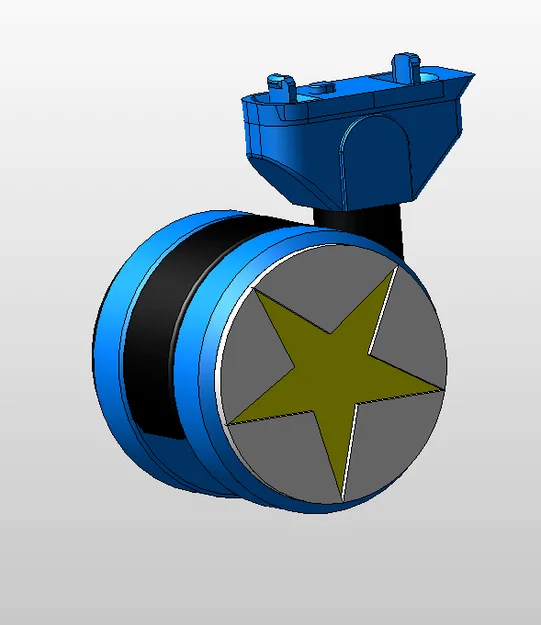

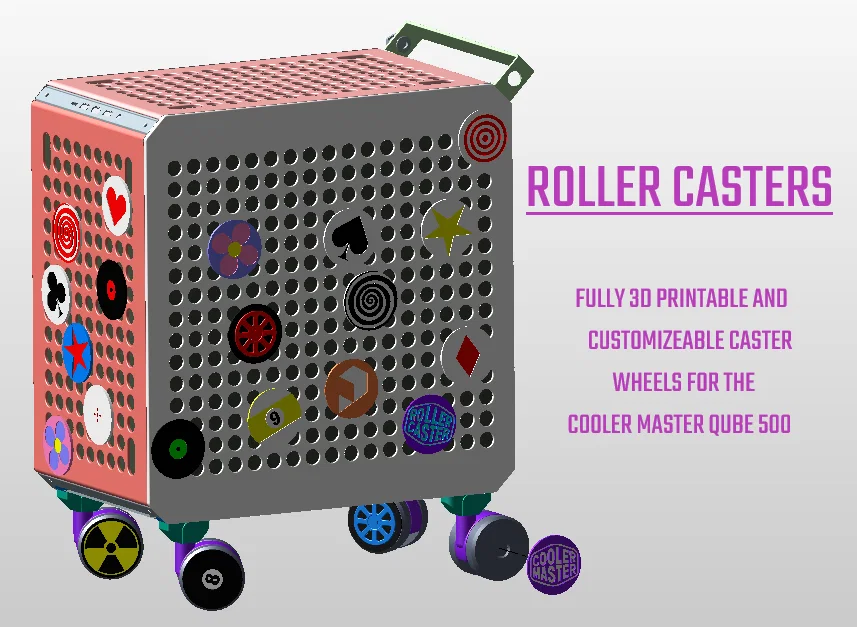

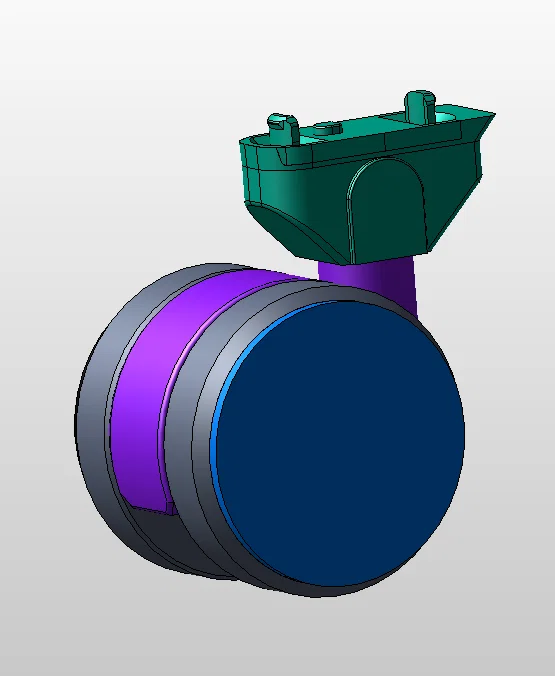

Thiết kế caster này được in 3D hoàn toàn (100%) và có thể trang trí bằng các plate tùy chỉnh, đồng thời cũng tương thích với các lỗ trên case PC Cooler Master QUBE 500.

Vì sao bạn lại muốn gắn bánh xe caster cho một PC case?

• Dễ dàng di chuyển PC tới bất cứ chỗ nào bạn cần! Từ bàn làm việc, ra studio, tới khu vực chơi VR, v.v.
• Dễ tiếp cận mặt sau PC hơn để cắm thêm hoặc thay dây cho các thiết bị ngoại vi.
• Nâng PC lên để tránh đặt sát sàn. (cao hơn 3 inch)

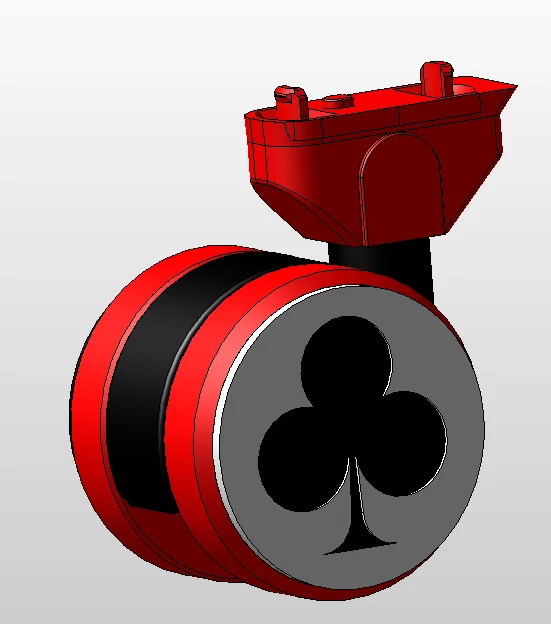

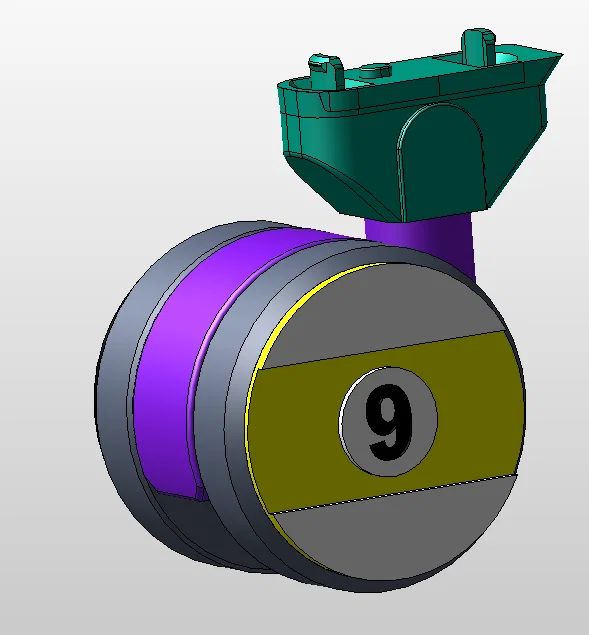

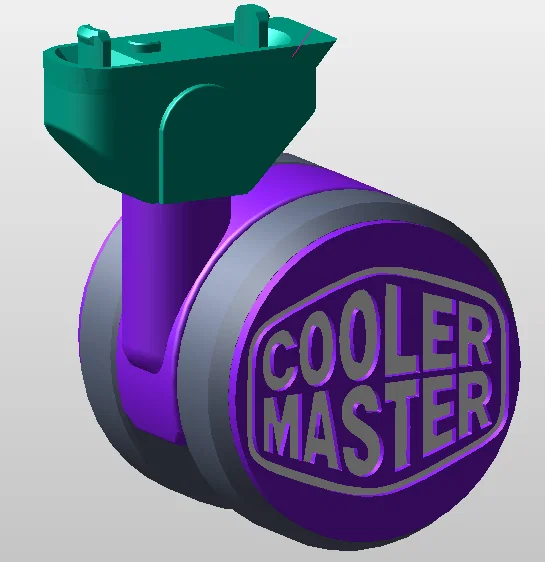

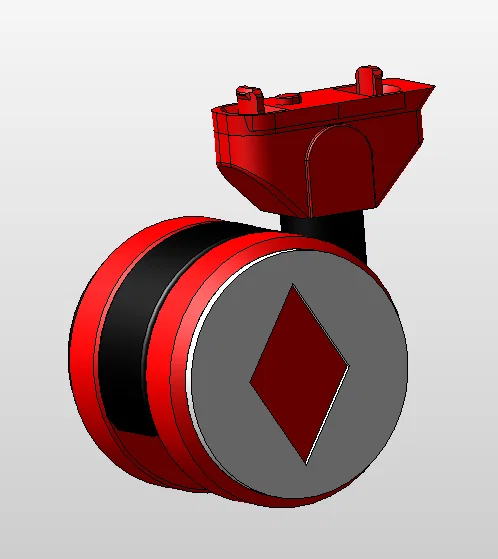

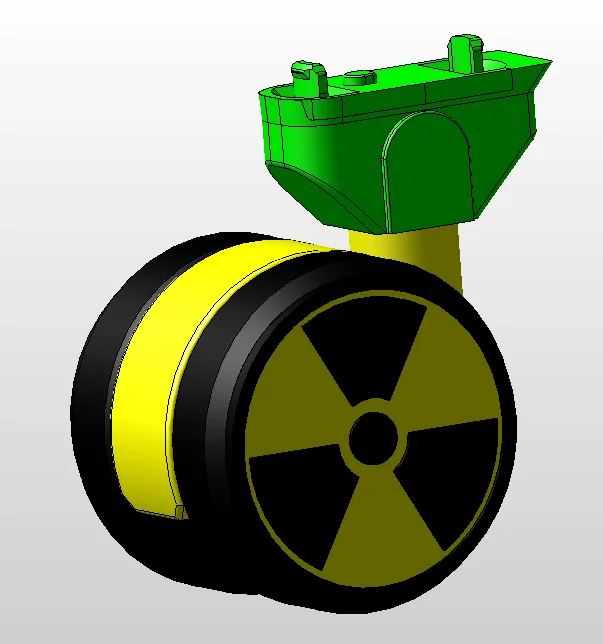

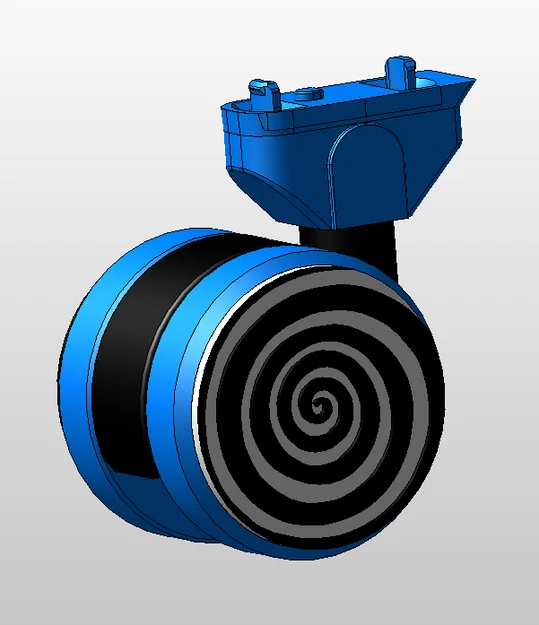

Bạn có thể tự tạo plate tùy biến của riêng mình!

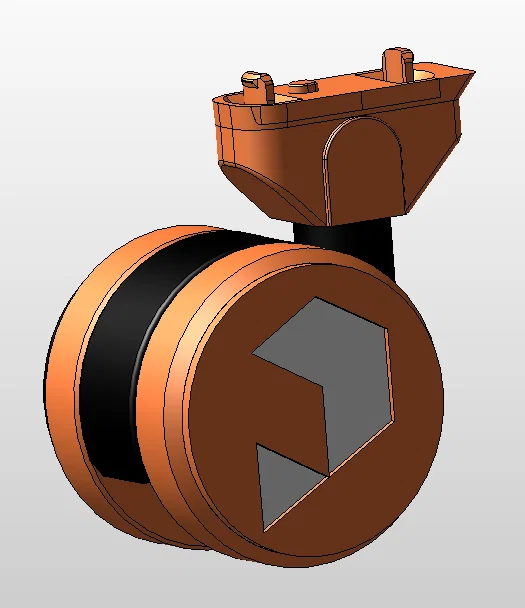

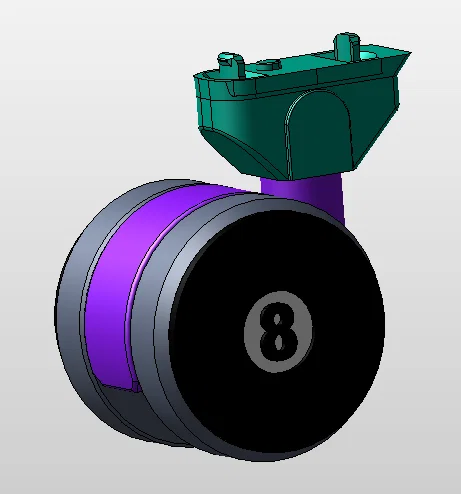

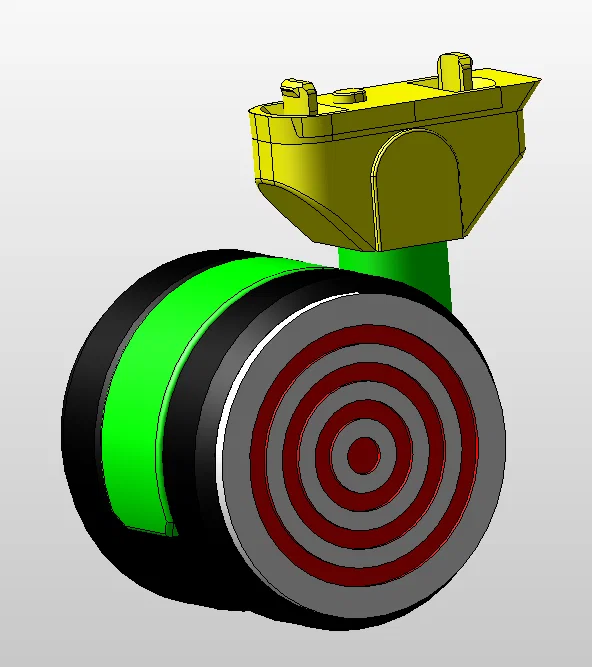

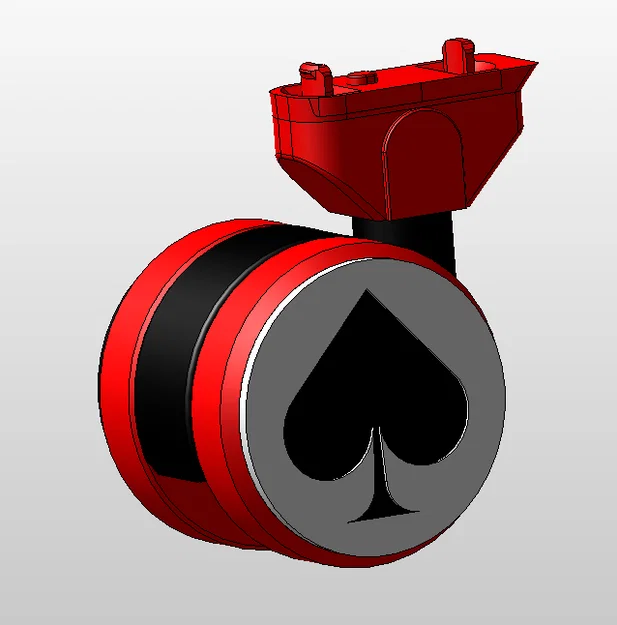

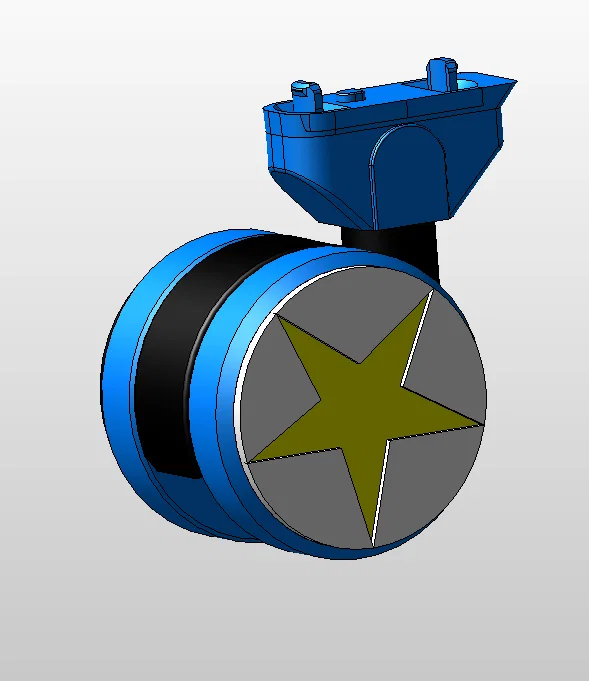

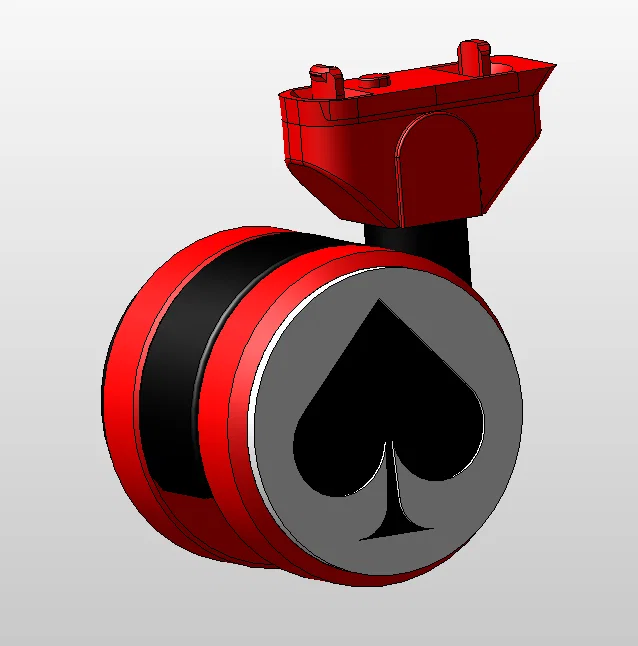

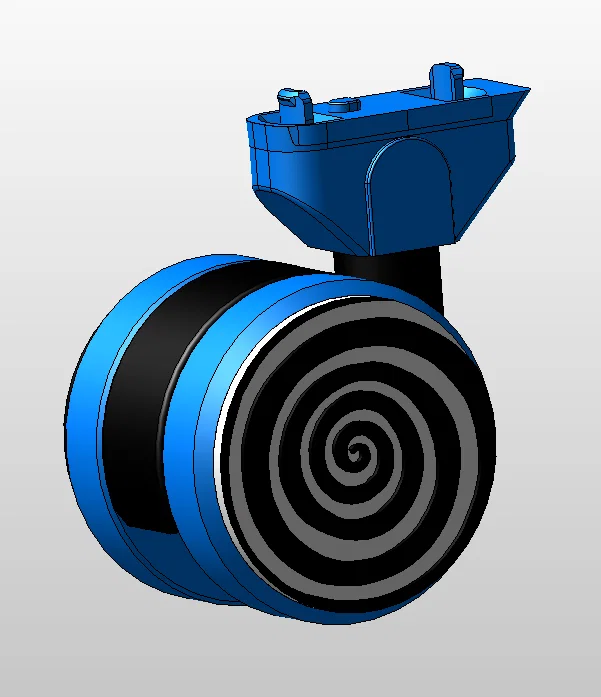

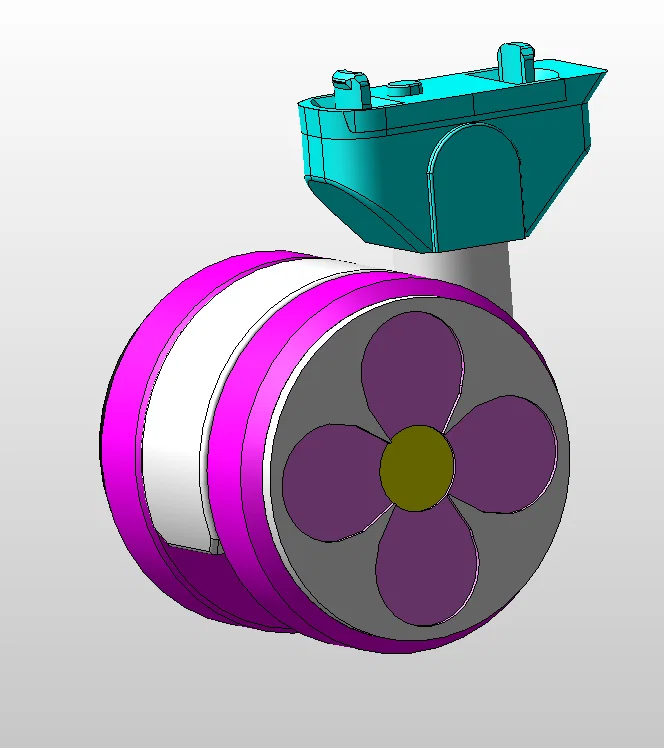

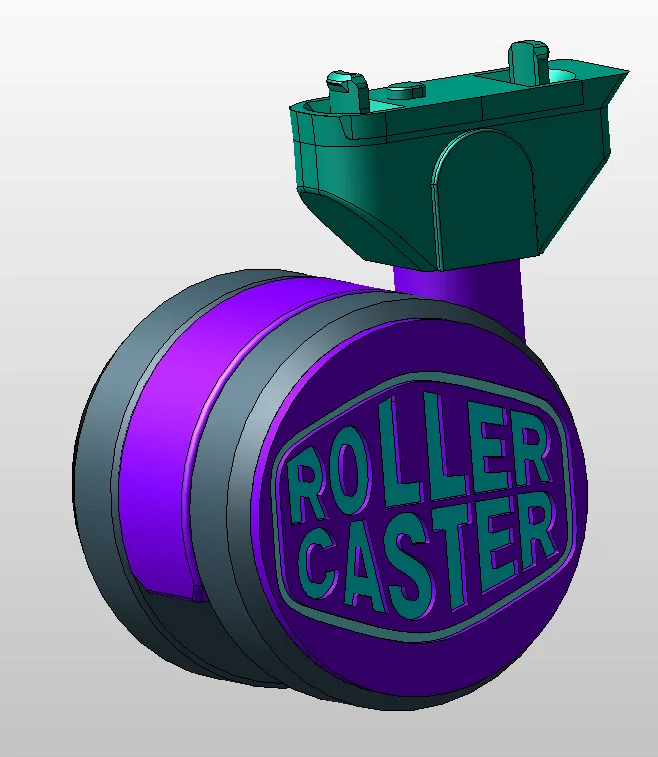

Với phần mềm 3D modeling bạn thích, bạn có thể tạo các plate tùy chỉnh để gắn lên bánh xe, hoặc đơn giản dán lên case QUBE 500 cho đẹp. Chỉ cần tải file plate tùy biến và chỉnh sửa để “đúng chất của bạn”. (.STEP/.STL/.3MF tùy định dạng tương thích)

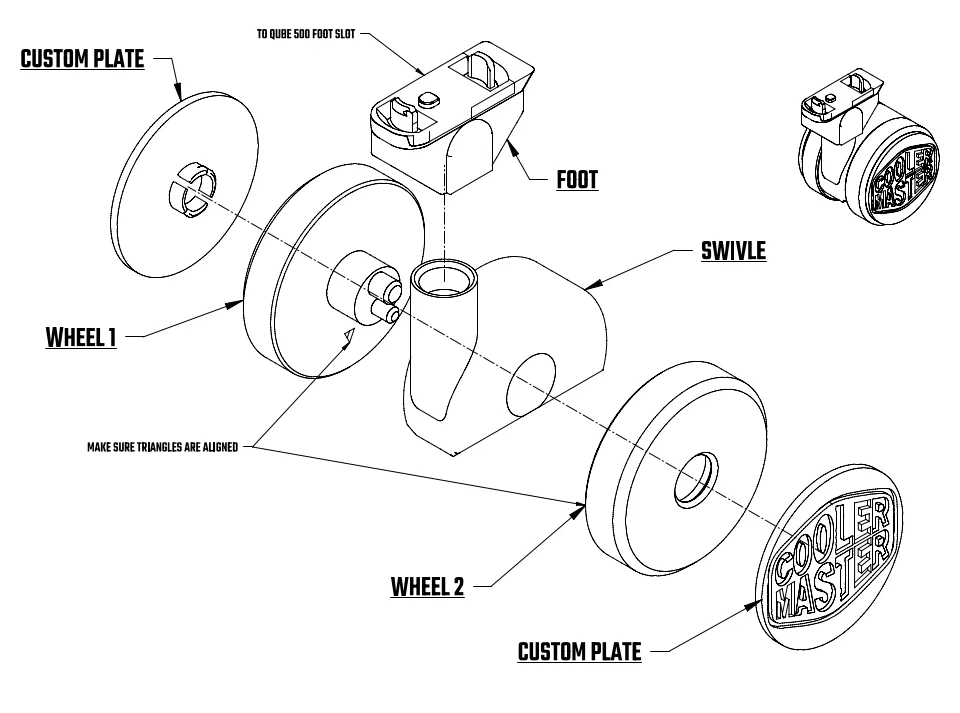

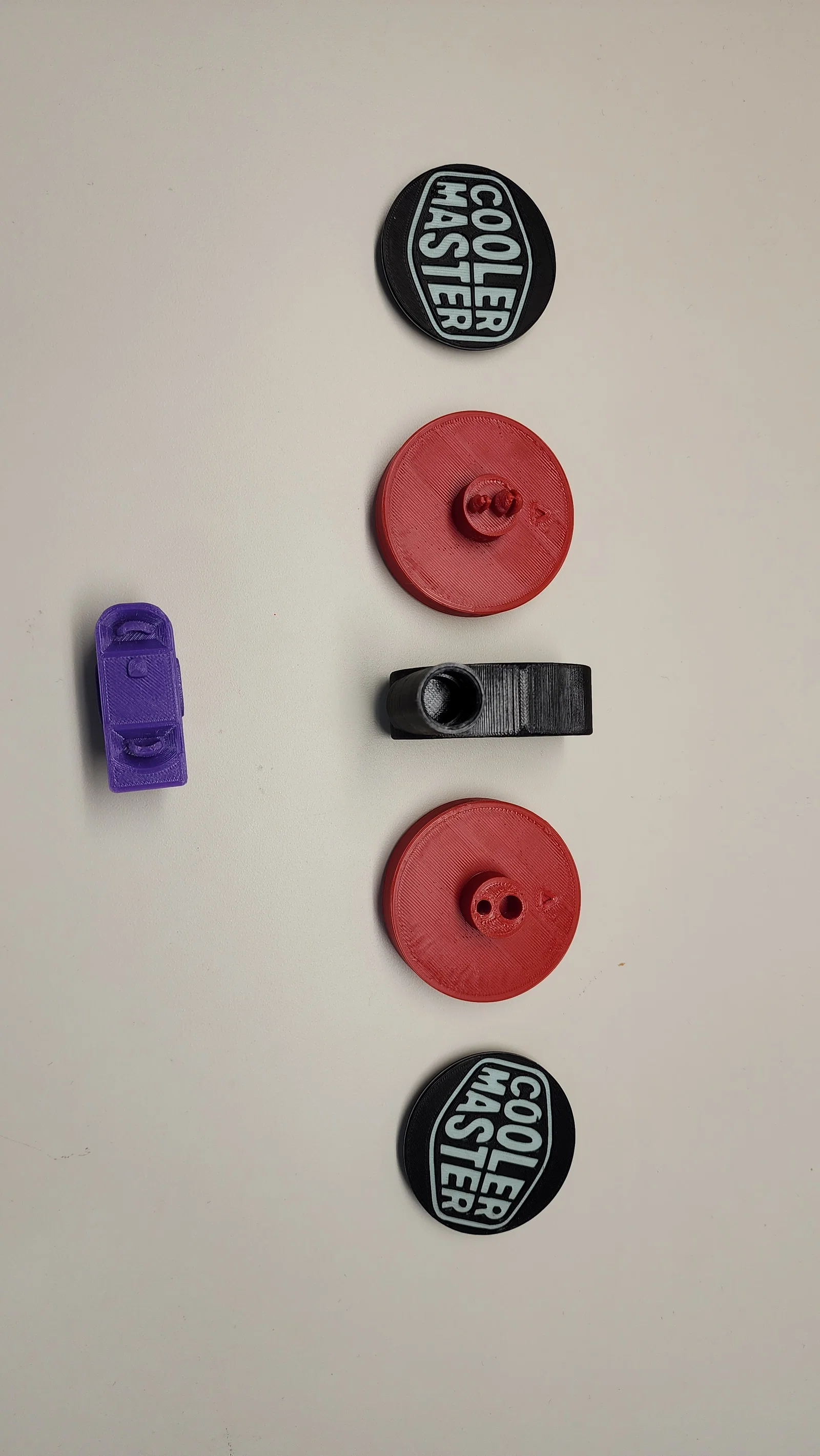

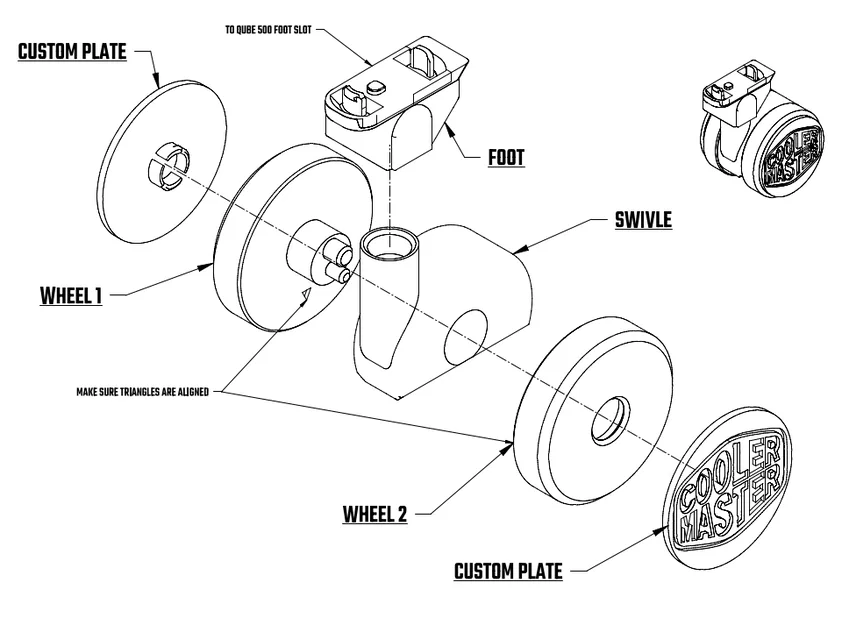

Lắp ráp

Thiết lập in khuyến nghị

Cụm Caster:

• Filament: Khuyến nghị PETG, ABS hoặc ASA; PLA có thể không hoạt động tốt với cơ cấu xoay.
• layer height: 0.20mm
• nozzle: ưu tiên 0.4mm
• Perimeters / vertical walls: 4
• Infill: 10% gyroid.
• Supports: Bật brims cho phần ngoài và trong (đặc biệt là phần chân/foot). Các file dự án (.3MF) đã được paint supports tại những chỗ cần thiết; trên PrusaSlicer hãy bật organic supports và đặt supports for enforcers only.

Plate tùy biến:

• Filament: Khuyến nghị PETG, nhưng PLA cũng ổn cho phần này nếu bạn định gắn cố định lâu dài.
• layer height: 0.20mm
• nozzle: ưu tiên 0.4mm
• Perimeters / vertical walls: 2
• Infill: 10% gyroid, hoặc tốt nhất lên tới 100% rectilinear
• Supports: không cần supports.
• Color Changes: Các model plate nên sẵn sàng để slice bằng PrusaSlicer! (Vị trí sẽ khác nhau tùy thiết kế plate bạn chọn.) Nhớ kiểm tra preview .gcode để xác định chỗ bạn muốn đổi màu. Đây là hướng dẫn đổi màu trong PrusaSlicer: https://help.prusa3d.com/article/color-change_1687

Một vài lưu ý khác:

1. Tất cả file .STL và .3MF đều đã được export đúng hướng in.
2. Bánh xe được cắt bằng công cụ cut của PrusaSlicer; đây cũng là cách tạo các khớp snap-on connectors. Mình có cung cấp file .STEP đầy đủ của bánh xe nếu bạn muốn thử hoặc chỉnh connectors theo ý. Tìm hiểu về cut tool tại đây! Mình cũng khuyên bạn cập nhật PrusaSlicer lên 2.6.1 để dùng snap connectors!
3. Có kèm file .STEP nếu bạn muốn remix bất kỳ phần nào của model.
4. Hãy up bản in của bạn và cho mình biết nếu có vấn đề về in hoặc thiết kế nói chung, mình sẽ phản hồi khi có thể!

Nói thêm về thiết kế này:

Mình hay phải dời PC từ bàn ra một khu vực trống để dùng VR headset hoặc bộ racing sim rig. Việc bê PC lên khỏi sàn thì không ổn vì có rủi ro làm rơi, hư hỏng. Gắn bánh xe caster cho case sẽ là giải pháp quá hợp; hay hơn nữa là mình có thể tự thiết kế, tự làm và chia sẻ cho cộng đồng!

Cuộc thi phụ kiện cho Cooler Master Qube 500 đã tạo động lực để mình thiết kế bộ caster in 3D hoàn toàn và có thể tùy biến, dùng CAD mình hay xài là KeyCreator cùng một vài tính năng trong PrusaSlicer!

Với phần bánh xe, mình đang khám phá các tính năng mới của cut tool trong PrusaSlicer. (Ở chỗ làm tụi mình hay dùng dovetails để in các vật thể lớn, nên xin gửi lời khen tới người đã tinh chỉnh công cụ đó!) Snap connectors hoạt động tốt cho việc lắp ráp và giữ bánh xe chắc với nhau. Sau vài bản prototype, mình thêm một số chi tiết để bánh xe có thể “bấm” khớp vào nhau mà không gặp vấn đề. Các dấu tam giác và snap connector với kích thước khác nhau giúp dễ nhận biết chỗ cần canh để bánh xe snap vào chuẩn. Cuối cùng mình chỉnh đường kính trục bánh và khoảng cách giữa hai bánh cho tới khi chúng lăn mượt trong phần swivel.

Tiếp theo là cơ cấu xoay (swiveling mechanism). Không lâu trước đây, mình có giúp một người bạn sửa một phần bị gãy của máy rửa chén bằng filament ASA và reverse engineering. Phần đó có một trục và bánh xe snap vào nhau. Bạn có thể xem ở ! Mình lấy lại thiết kế trục đã reverse-engineer và làm một phần chân (foot) tùy chỉnh bằng file .STEP được cung cấp cho cuộc thi. Sau đó mình chuyển bánh xe thành dạng socket vì bánh roller vốn đã vừa khít với chi tiết gốc. Cảm giác “đã” thật sự khi prototype đầu tiên quay trơn tru hoàn hảo!

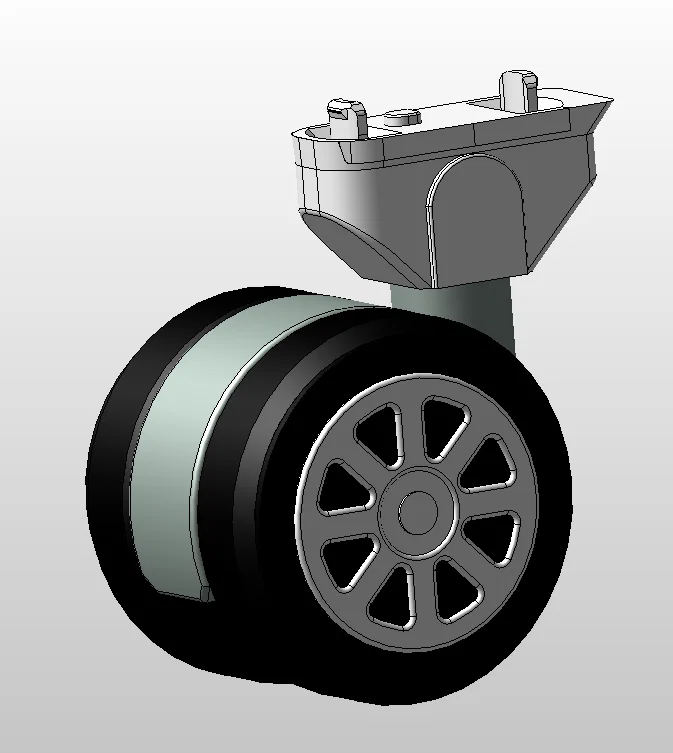

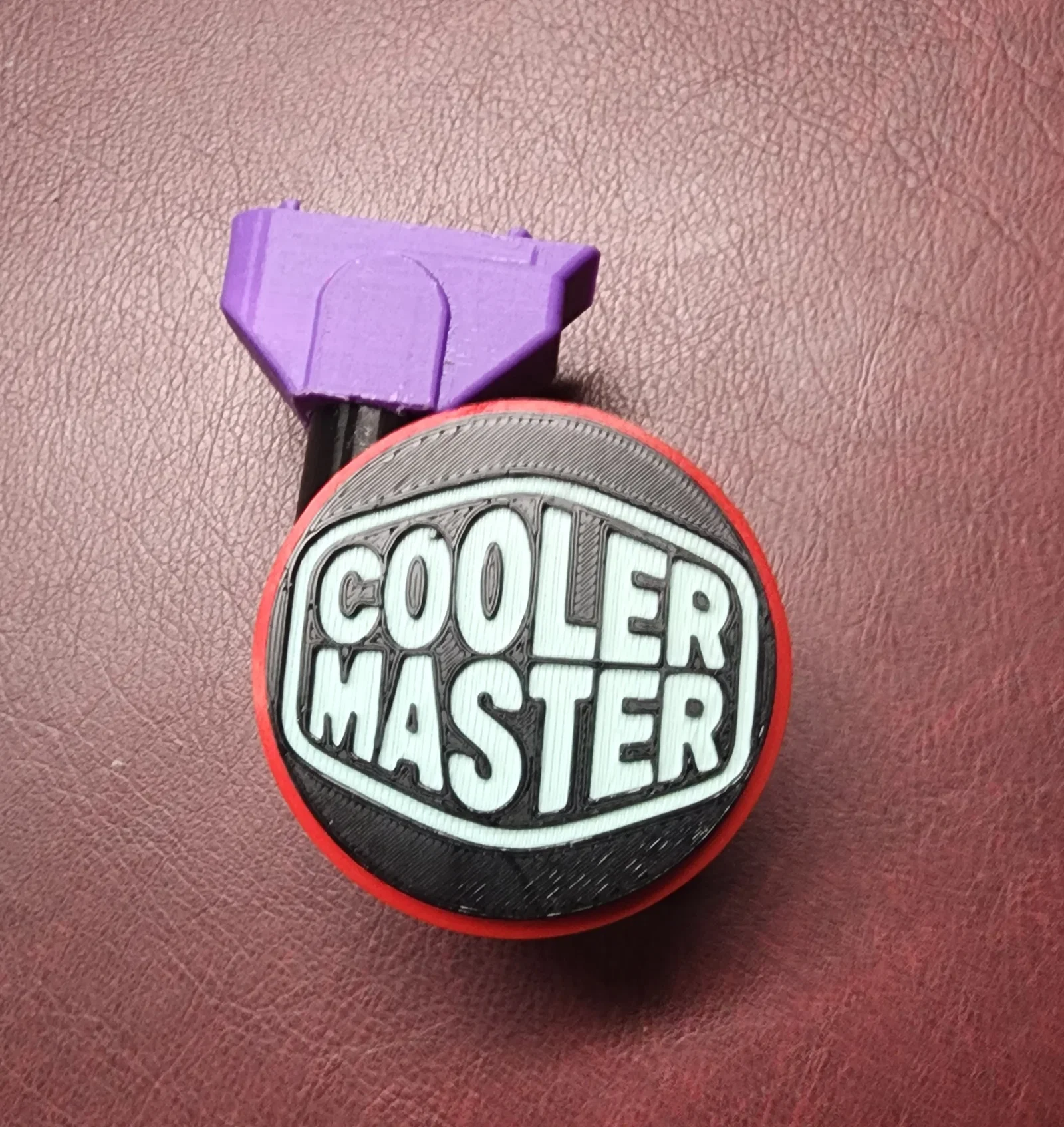

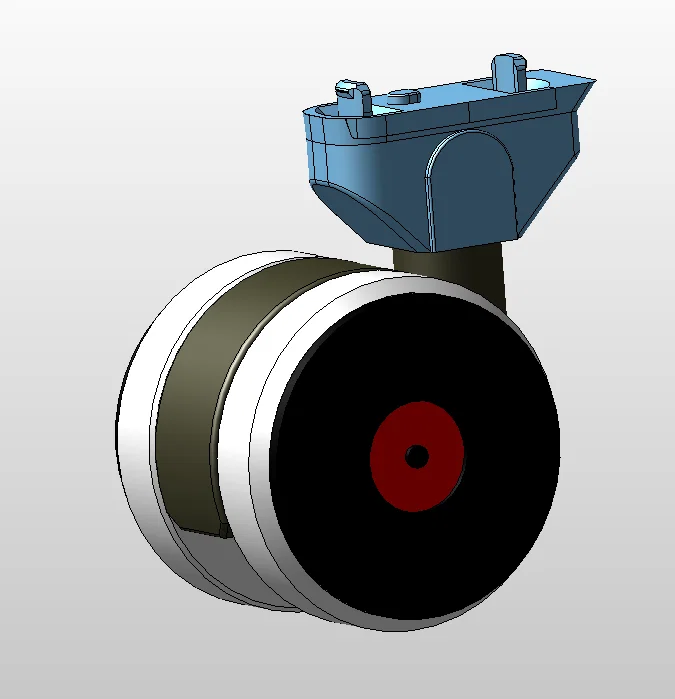

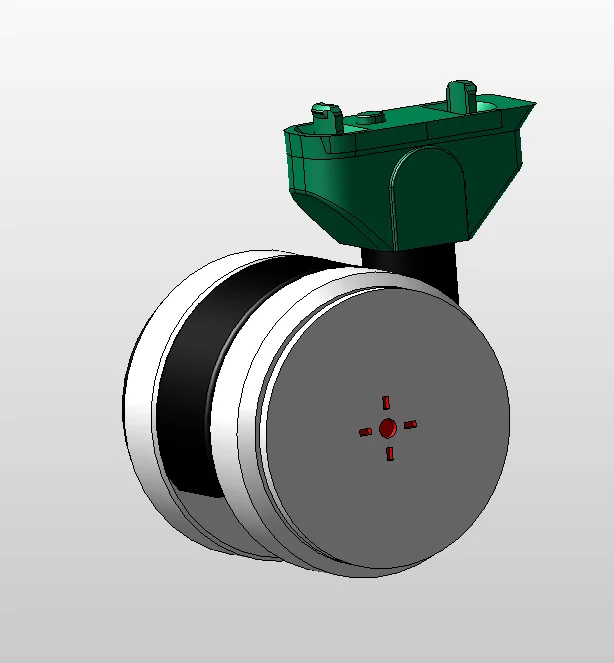

Cuối cùng, mình muốn mọi người có thể biến nó thành phiên bản của riêng họ! Case Qube 500 của Cooler Master có các lỗ để gắn phụ kiện và chi tiết in 3D. (Quá xịn!) Mình thêm một lỗ ở giữa mỗi bánh, rồi thiết kế các plate cá nhân hóa có thể gắn lên bánh xe, đồng thời cũng gắn vừa vào các lỗ trên case nhờ các file .STEP do Cooler Master cung cấp. Nhờ vậy ai cũng có thể tự thiết kế plate để nhìn ngầu không kém gì một Cooler Master AIO pump! ;)

Hy vọng cộng đồng sẽ thấy bộ roller casters này hữu ích. Cứ thoải mái remix để dùng cho bất cứ thứ gì bạn muốn.
