Dao Gấp (Foldable Knife) – Lưỡi ẩn trong tay cầm

Các bộ phận:

• Lưỡi dao

1

• Giá giữ lưỡi (phần giữ lưỡi đúng vị trí)

1

• Tay cầm

2

• Bu-lông (dài = 19mm)

2

• Bu-lông (dài = 12mm)

2

Lắp ráp:

• Trước tiên lấy lưỡi dao, 2 bu-lông (dài = 12mm) và 2 tay cầm. Sau đó đặt lưỡi dao vào trong tay cầm và luồn bu-lông qua các lỗ ở phần bên trong tay cầm để tay cầm được nối với lưỡi dao. Làm tương tự cho cả hai bên.

• Lấy giá giữ lưỡi, 2 bu-lông (dài = 19mm) và các phần đã lắp ở bước đầu. Tiếp theo nối tay cầm với giá giữ lưỡi bằng cách đưa bu-lông vào các lỗ. Nếu bu-lông hay bị tuột khỏi lỗ thì có thể dán keo cố định lại.

XONG!!!!

Ghi chú thêm:

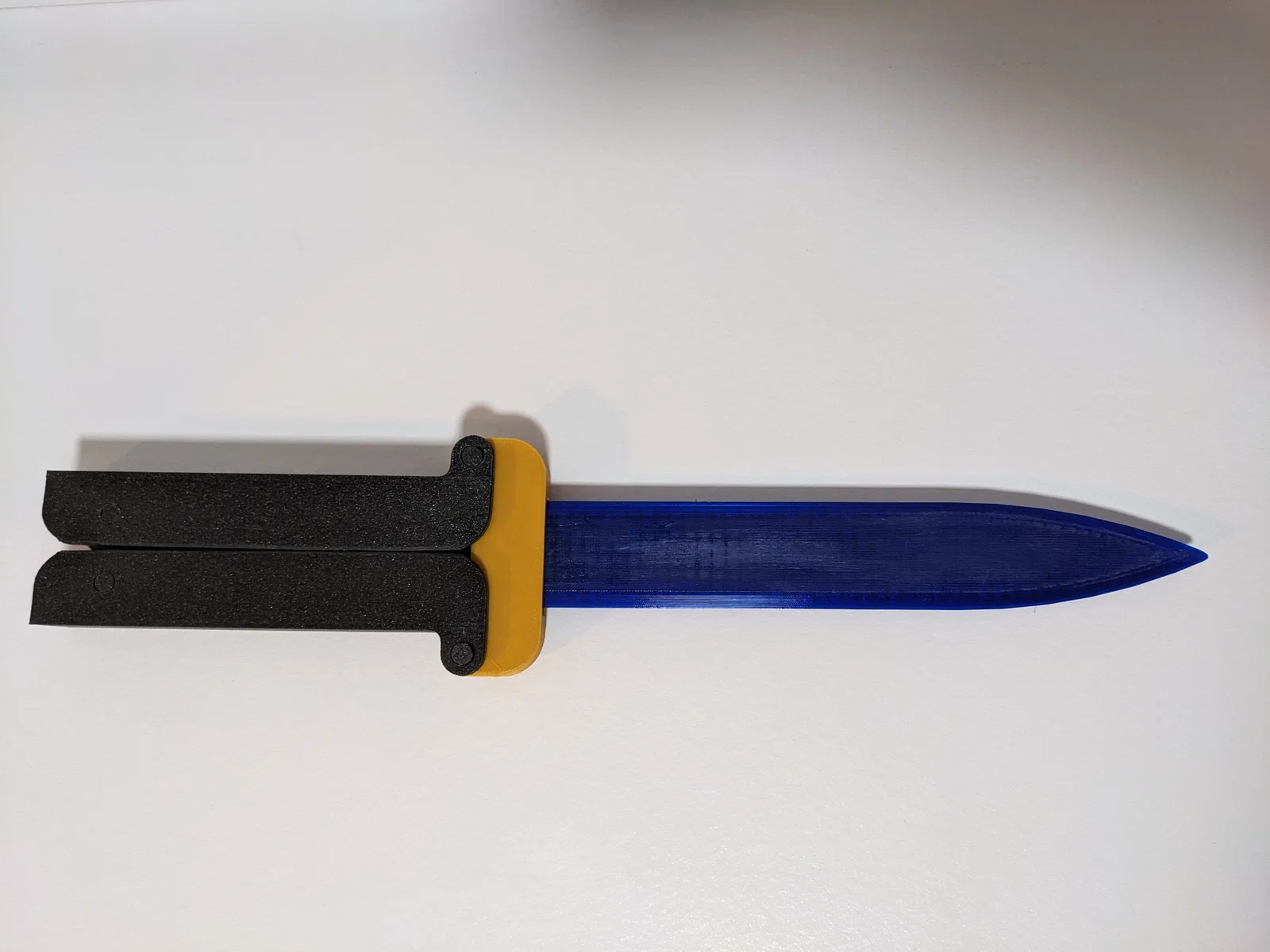

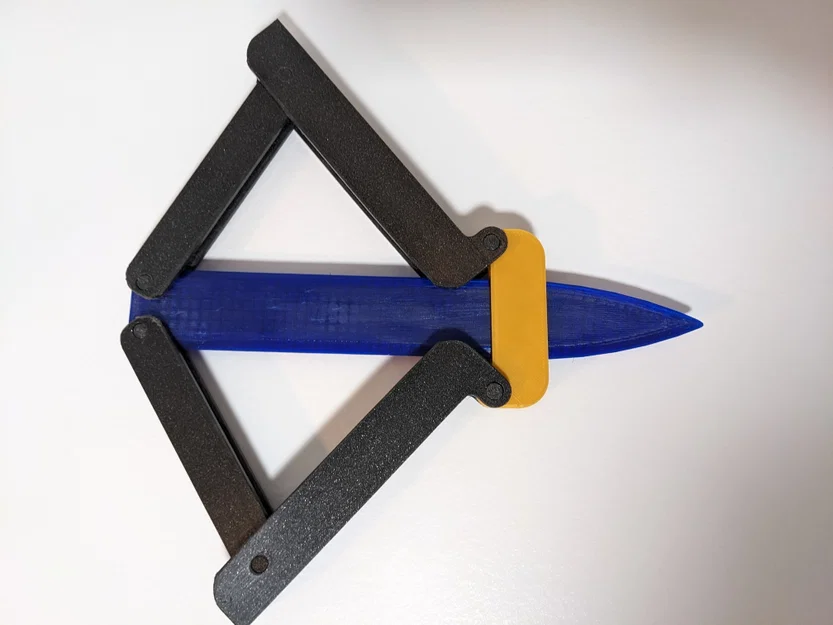

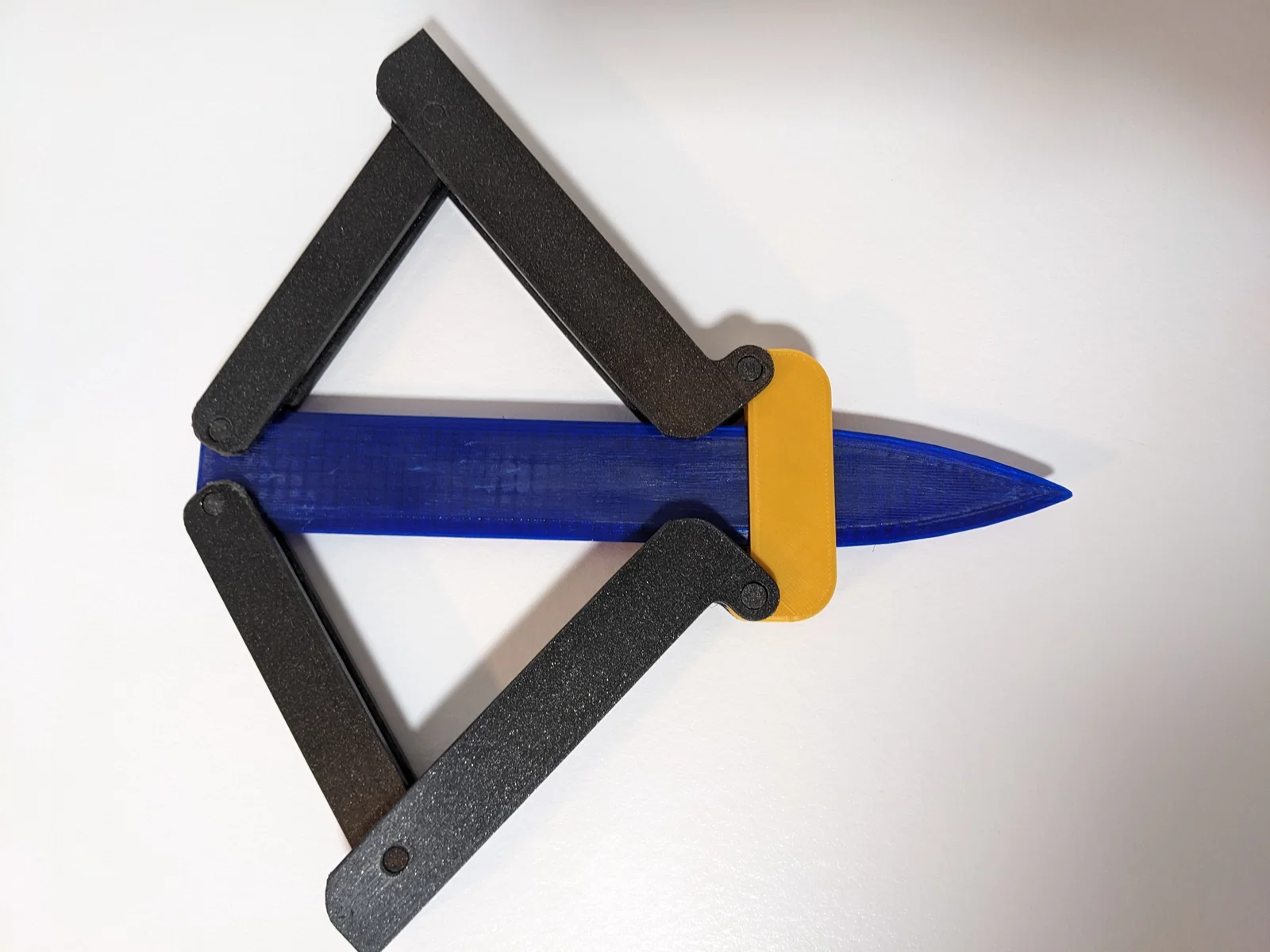

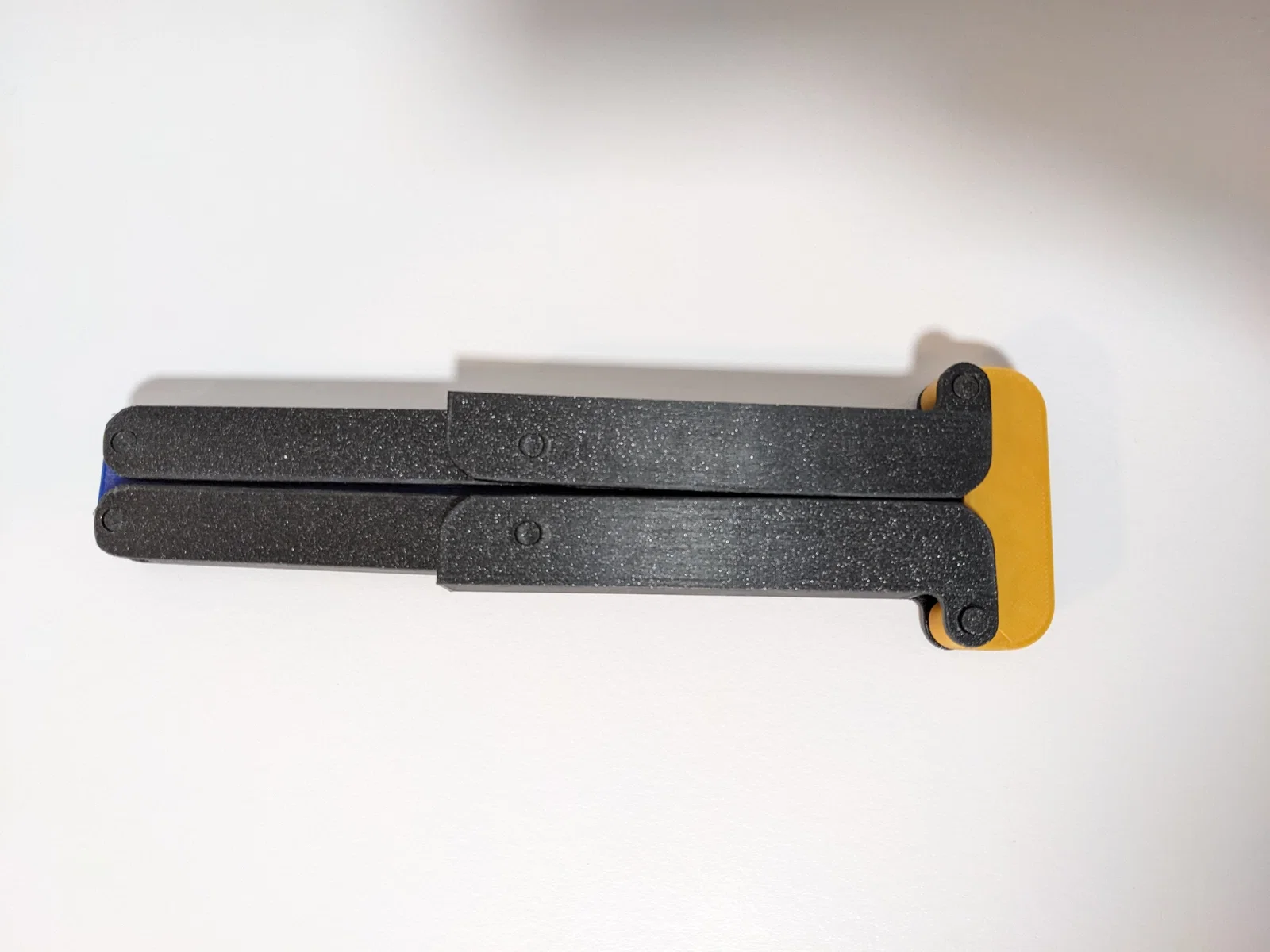

Dưới đây là vài tấm hình để bạn dễ hình dung kích thước của con dao. Nếu muốn dao nhỏ hơn hoặc lớn hơn, bạn có thể scale lên hoặc xuống trong slicer.

Tay cầm gồm hai phần khác nhau và được nối với nhau bằng một bu-lông. Bu-lông được gắn với phần bên trong của tay cầm như bạn thấy trong hình. Vì vậy tay cầm có thể print in place. Sau khi in xong bạn cần gỡ support.

Dưới đây là cách bố trí các chi tiết trên printbed, và cả vị trí nên đặt supports:

Cảm ơn bạn đã tải mẫu dao!!!
