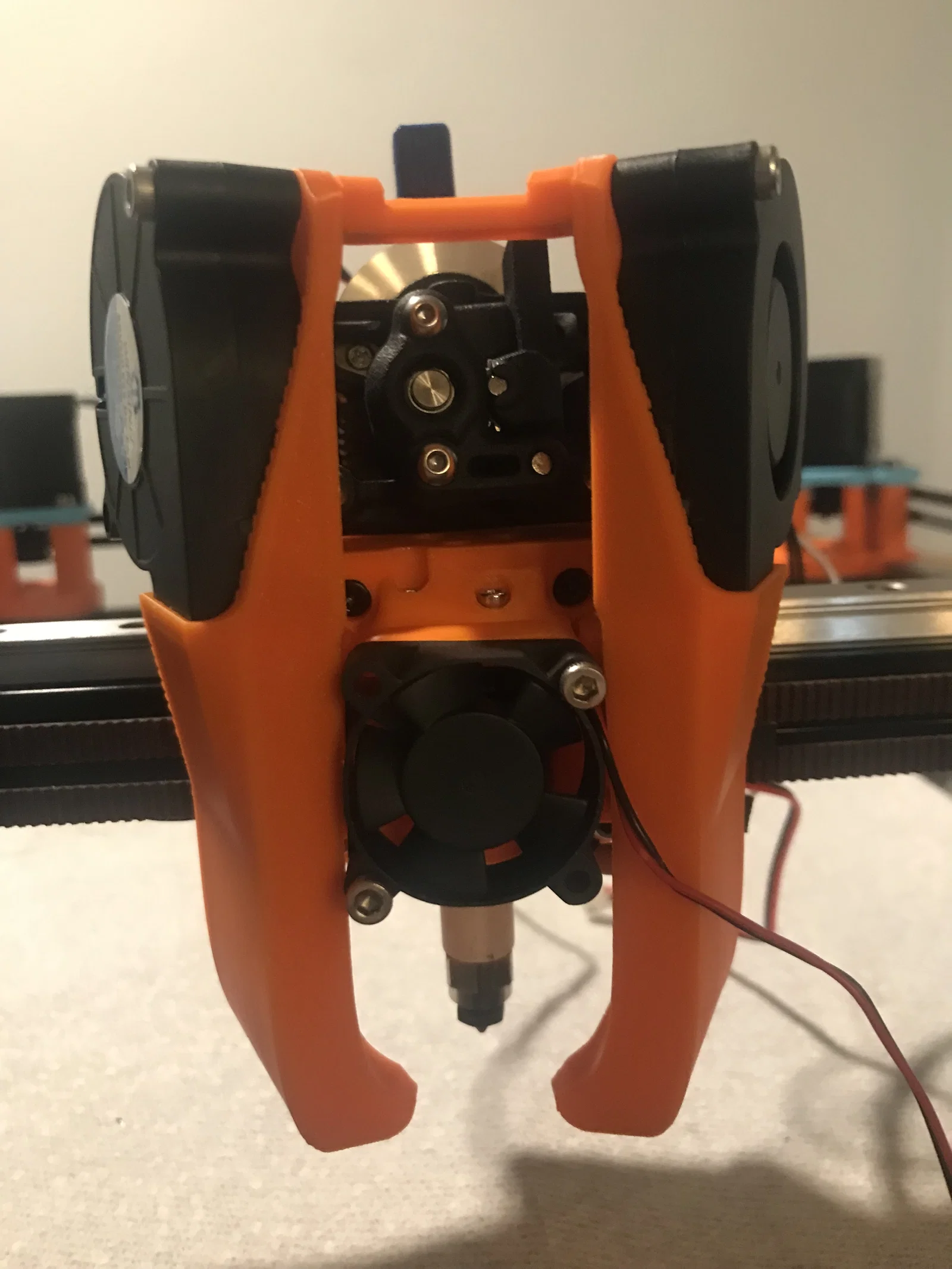

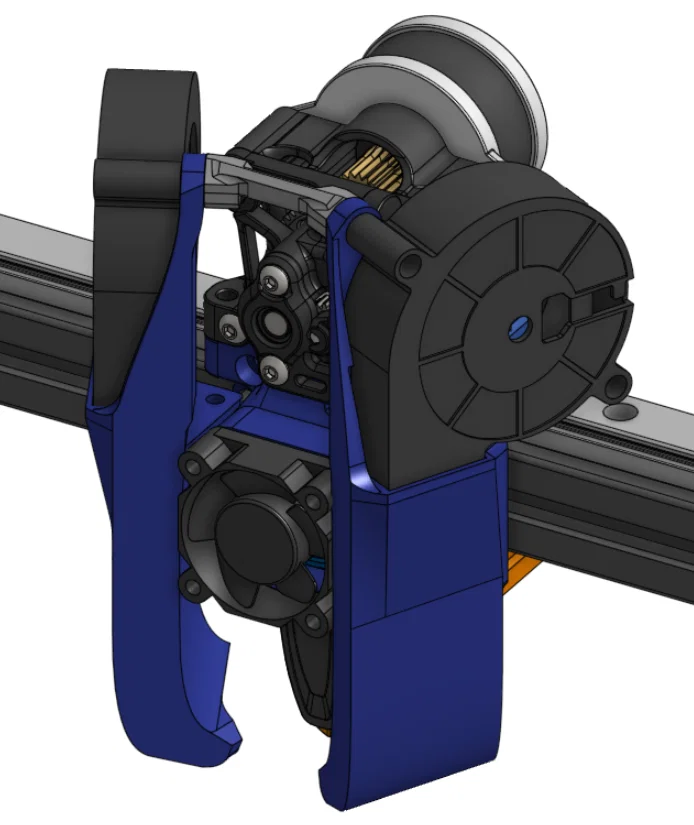

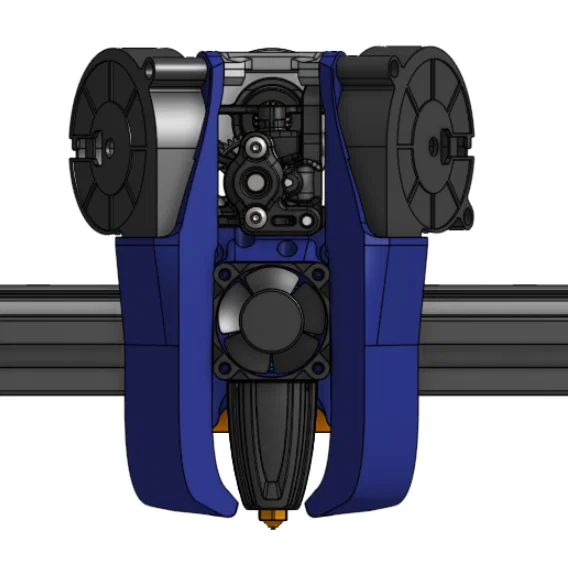

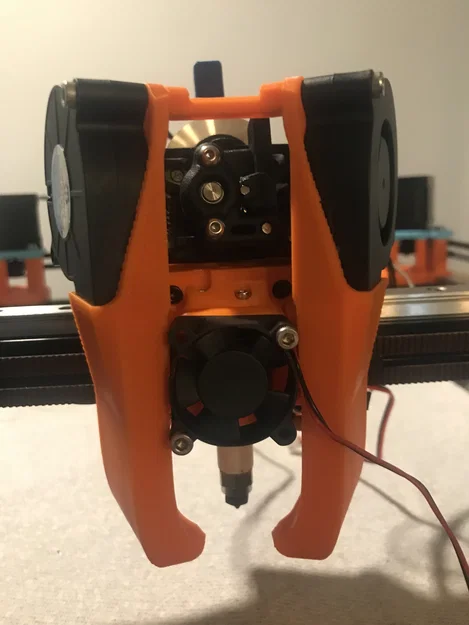

Toolhead Evantis 5015(S)

Cập nhật lần cuối: 28/08/2023

Cập nhật - Hiện đang làm V2 của toolhead

Vấn đề hiện tại - Hiện chưa có gì cần báo cáo

Cập nhật - Đã cập nhật duct V2 giúp cải thiện làm mát. Nếu bạn đang gặp vấn đề về cooling, vui lòng liên hệ để mình xử lý. Đã thêm integrated microswitch x-endstop carriages. Đã sửa Mosquito Mount để có thể dùng stock screws. Cảm ơn!

Khoan đã! Trước khi tiếp tục, bạn có muốn toolhead modular hơn không? Nếu có, vui lòng xem tại đây:

Mirco Mantis M Tool head by Sir_Wash | Download free STL model | Printables.com

Toolhead này có chạy được trên máy của mình không?

Thiết kế toolhead này chủ yếu dựa trên mantis toolhead, nên bất kỳ máy in nào dùng được mantis toolhead tiêu chuẩn thì thường cũng sẽ dùng được bản này. Nếu không đúng trường hợp của bạn, cứ báo mình để mình thử hỗ trợ cho chạy được. Tuy nhiên, bản này được thiết kế riêng cho Zero G Mercury 1.1.5.

Danh sách tương thích linh kiện toolhead:

Tương thích Carriage

MGN12(H/C)

MGN9(H/C) *9C không khuyến nghị nhưng vẫn hỗ trợ.

Tương thích Hot End

Rapido HF & UHF

Dragon

Dragonfly BMO

Revo Voron

Revo Micro

Revo Six/V6

Mosquito

Copperhead

Bambu

Dropeffect XG

Goliath AIR

Crazy Volcano

Nova

Tương thích Extruder

Sherpa Mini

Sherpa Micro

Orbiter V2.0

Orbiter V1.5

Vz-Hextrudort

LGX-Lite

LGX

Phaetus Apus

Bowden

Tương thích Probe

!!!Trước khi bật máy in, vui lòng kiểm tra probe phải cao hơn hot end khi đang ở vị trí stowed.!!!

Magprobe

*Lắp như hình bên dưới để có x,y offsets gần đúng; các giá trị bên dưới có thể vẫn cần chỉnh lại.



                                               Magprobe                   XL Magprobe

0,0 origin hướng về phía sau bên phải - X,Y Offset = -2.3, -34.8

0,0 origin hướng về phía trước bên trái - X,Y Offset = 2.3, 34.8

                                                      Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)



Klickly

*Lắp như hình bên dưới để có x,y offsets gần đúng; các giá trị bên dưới có thể vẫn cần chỉnh lại.



                                          Normal Klickly                                      Klickly XXL

0,0 origin hướng về phía sau bên phải - X,Y Offset = 1.6, -24

0,0 origin hướng về phía trước bên trái - X,Y Offset = -1.6, 24

                                                       Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)



Un-Klickly

*Lắp như hình bên dưới để có x,y offsets gần đúng; các giá trị bên dưới có thể vẫn cần chỉnh lại.



                                           Unklickly                                    Unklickly XXL

0,0 origin hướng về phía sau bên phải - X,Y Offset = 1.7, -29.2

0,0 origin hướng về phía trước bên trái - X,Y Offset = -1.7, 29.2

                                                  Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)

Pinda (Probe 8mm/12mm)

*Lắp như hình bên dưới để có x,y offsets gần đúng; các giá trị bên dưới có thể vẫn cần chỉnh lại.



                                                    Pinda              Pinda XL

0,0 origin hướng về phía sau bên phải - X,Y Offset = 0, -44.45

0,0 origin hướng về phía trước bên trái - X,Y Offset = 0, 44.45

                                                   Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)

BLTouch

*Lắp như hình bên dưới để có x,y offsets gần đúng; các giá trị bên dưới có thể vẫn cần chỉnh lại.

0,0 origin hướng về phía sau bên phải - X,Y Offset = 0, -45.7

0,0 origin hướng về phía trước bên trái - X,Y Offset = 0, 45.7

                                                           Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)

*Không phải probe nào cũng sẽ tương thích với mọi lựa chọn hotend. Vui lòng liên hệ/để lại bình luận nếu cấu hình của bạn chạy được/không chạy được; mình muốn tạo một bảng dễ đọc để thể hiện các cấu hình khả dụng. Cảm ơn!

Ghi chú tương thích Duct

Vị trí bắt duct không thay đổi so với bản gốc, nên đa số duct cộng đồng hiện tại sẽ dùng được nếu bạn thích kiểu khác hoặc cách làm mát khác. (Nếu bạn đang tìm thiết kế CPAP, mình khuyến nghị xem các thiết kế của @TX_Ryan cho Rapido UHF và Goliath)

BOM:

1x quạt 3010

1x hotend

1x toàn bộ ốc/vít liên quan cho hotend tương ứng

1x extruder

1x toàn bộ ốc/vít liên quan cho extruder tương ứng

1x probe

1x toàn bộ ốc/vít liên quan cho probe tương ứng

∞x heat inserts M3x5x4

2x quạt 5015

2x vít M3x8 (bắt fan ducts vào hotend mount)

4x vít M3x8 (bắt carriage mount vào linear rail carriage)

4x vít M3x10 (Belt Clamps)

2x vít M3X10 (bắt back plate vào phần trên của carriage mount)

4x vít M3x14 (bắt quạt phía trước)

2x vít M3x16 (bắt hotend mount vào carriage mount)

2x vít M3x25 (bắt quạt 5015 vào brace)

2x vít M3x35 (bắt back plate vào bottom plate và hotend mount)

*Hiện phần này chỉ là tạm thời; sau này sẽ có tài liệu hướng dẫn. Nhưng nếu bạn có thắc mắc gì, cách tốt nhất là để lại bình luận, mình sẽ trả lời.

Vị trí heat set:

*Có thể thay đổi, nhưng các vị trí cần thiết đều được minh hoạ bên dưới.

Bối cảnh:

Toolhead này được làm cho Zero G Mercury 1.1.5 của mình, vốn thường dùng hệ EVA2.4. Tuy nhiên do quạt đặt ở phía sau toolhead, quạt sẽ đụng motor trục AB nếu bạn muốn nhiều hơn một quạt làm mát part ở phía sau. Mantis giải quyết vấn đề này bằng cách đưa quạt ra phía trước, nhưng lúc đó mình lại mất hành trình Y vì toolhead dồn hết ra phía trước của extrusion. Hy vọng đây sẽ là toolhead “vừa đủ” cho setup của mình và của bạn.

Đang phát triển (Work In Progress):

Hotends

Nhận góp ý

Extruders

Nhận góp ý

Probes

Biqu Micro Probe

CR-Touch

Beacon

Euclid

*Nếu bạn không thấy thứ mình muốn chạy, cứ liên hệ, mình sẽ xem có làm được không.

Muốn giúp một tay?

Nếu có gì đó không hoạt động, vui lòng so sánh file bạn đã in với file hiện đang được đăng trên trang này vì mình liên tục thay đổi dựa trên phản hồi người dùng và những gì mình phát hiện sau đó. Nếu không có gì thay đổi mà vẫn lỗi, vui lòng liên hệ để mình chỉnh lại cho phù hợp.

Nếu bạn có bất kỳ câu hỏi hay vấn đề gì, cứ mạnh dạn để lại bình luận—điều này sẽ giúp mình cải thiện toolhead cho mọi người. Ngoài ra, nếu bạn muốn loại extruder hoặc hotend khác thì cứ báo và chia sẻ file CAD của nó cho mình, mình sẽ xem có thể làm được tới đâu. Bạn cũng có thể đề xuất thêm các tính năng khác mà bạn muốn tích hợp.
