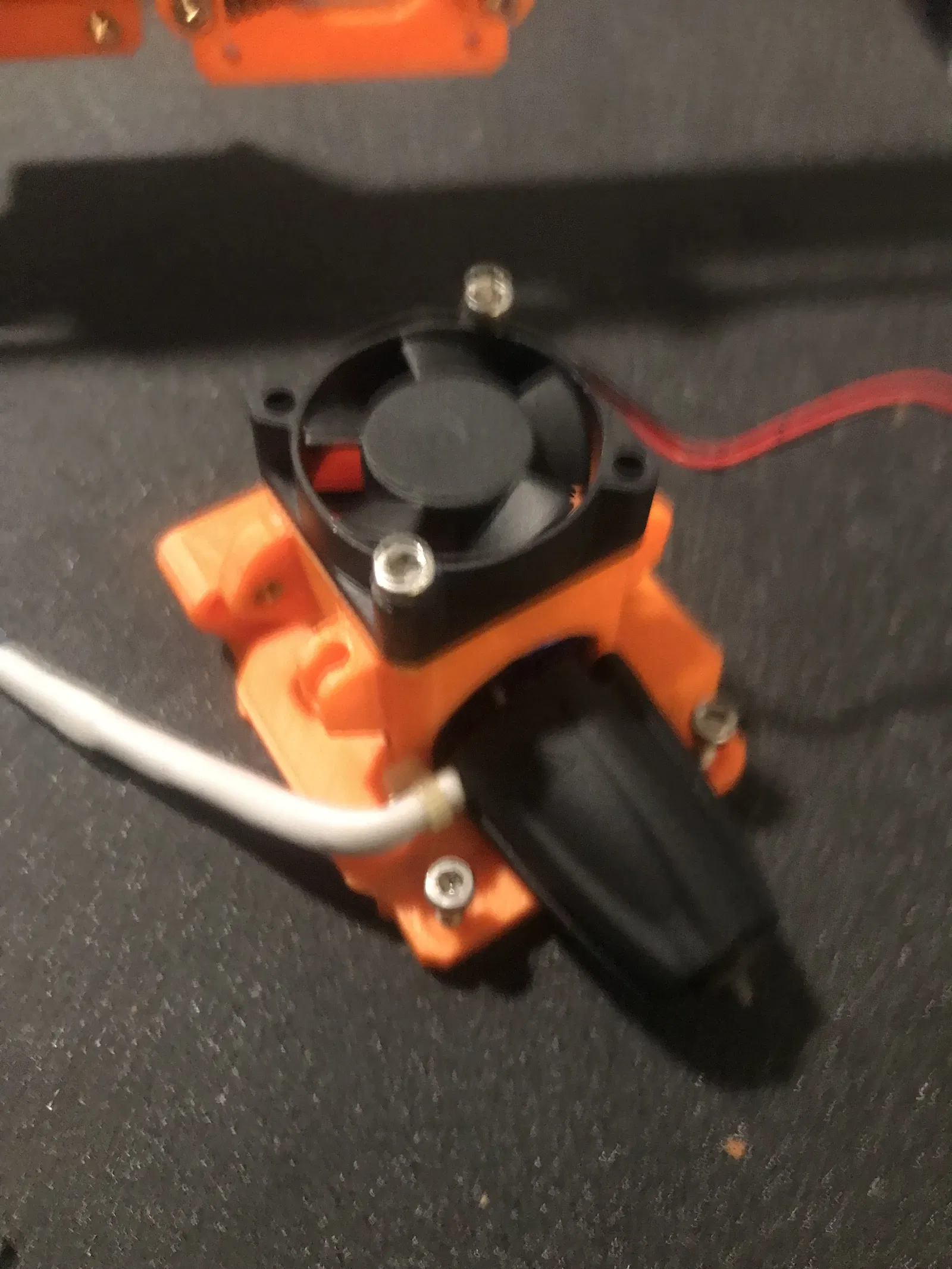

Evantis 5015(M) Tool head
Evantis 5015(M) Tool head là toolhead mantis dạng gọn hơn và MODULAR, lấy cảm hứng từ nền tảng EVA3. Thiết kế ưu tiên làm mát tốt, hỗ trợ nhiều hotend/extruder/probe và tối ưu cho Zero G Mercury 1.1.5.
Mô tả
Cập nhật lần cuối: 9/23/2023

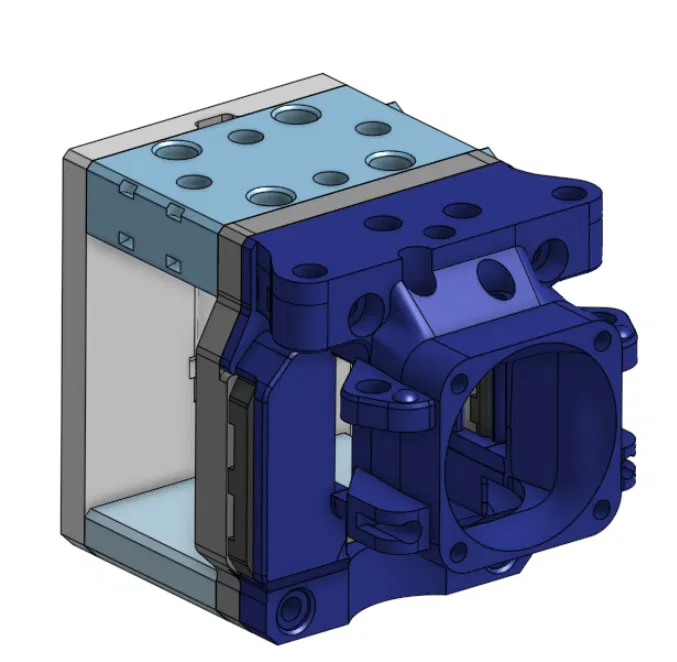

Update - Hiện tại mình đang làm V2 của toolhead.

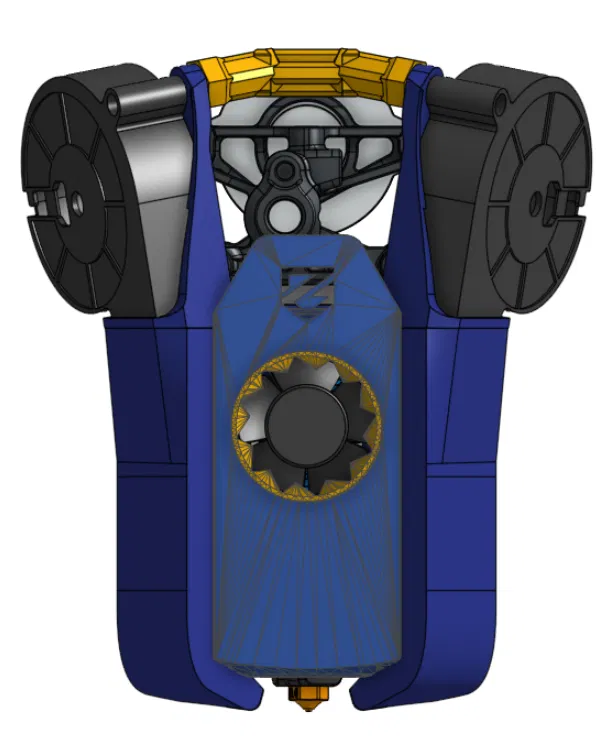

WIP - Mình vẫn đang làm thiết kế front shroud như trong hình.
Vấn đề hiện tại - Hiện chưa có gì để báo cáo.
Thay đổi/Cập nhật gần đây: Đã cập nhật ống gió (ducts) V2 giúp cải thiện làm mát. Nếu bạn đang gặp vấn đề về cooling, vui lòng liên hệ để mình xử lý. Đã thêm carriages x-endstop microswitch tích hợp. Sửa lỗ bắt Copperhead Mount. Cảm ơn bạn!
Khoan! Trước khi tiếp tục, bạn có cần thêm từng mm theo hướng y forward không? Nếu có, vui lòng qua đây:
Tool head này có dùng được cho máy của mình không?
Thiết kế toolhead này chủ yếu dựa trên mantis toolhead, nên máy in nào dùng được mantis toolhead bản thường thì khả năng cao cũng dùng được bản này. Nếu không đúng trường hợp của bạn, báo mình biết để mình thử hỗ trợ thêm. Tuy nhiên, bản này được thiết kế cụ thể cho Zero G Mercury 1.1.5.
Có câu hỏi hả?
Bạn để lại bình luận hoặc vào Discord của Zero G, rồi vào trang micro mantis trong mục community.
Danh sách tương thích linh kiện của Toolhead:
Tương thích Printer
Mercury Zero G 1.1.5
Voron 2.4/Trident

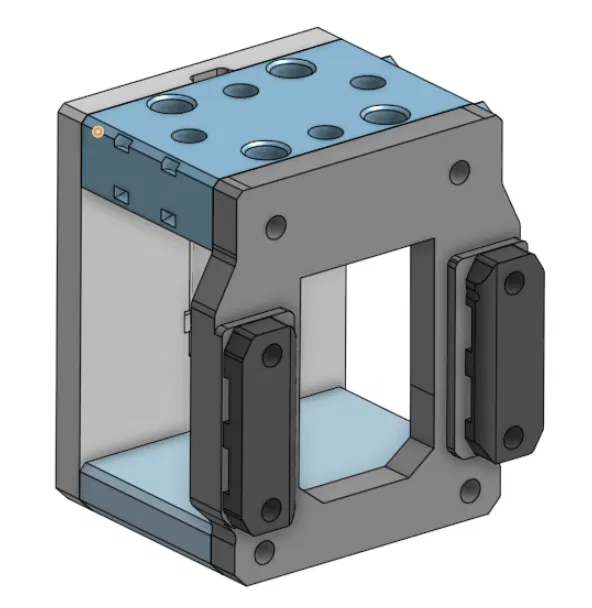

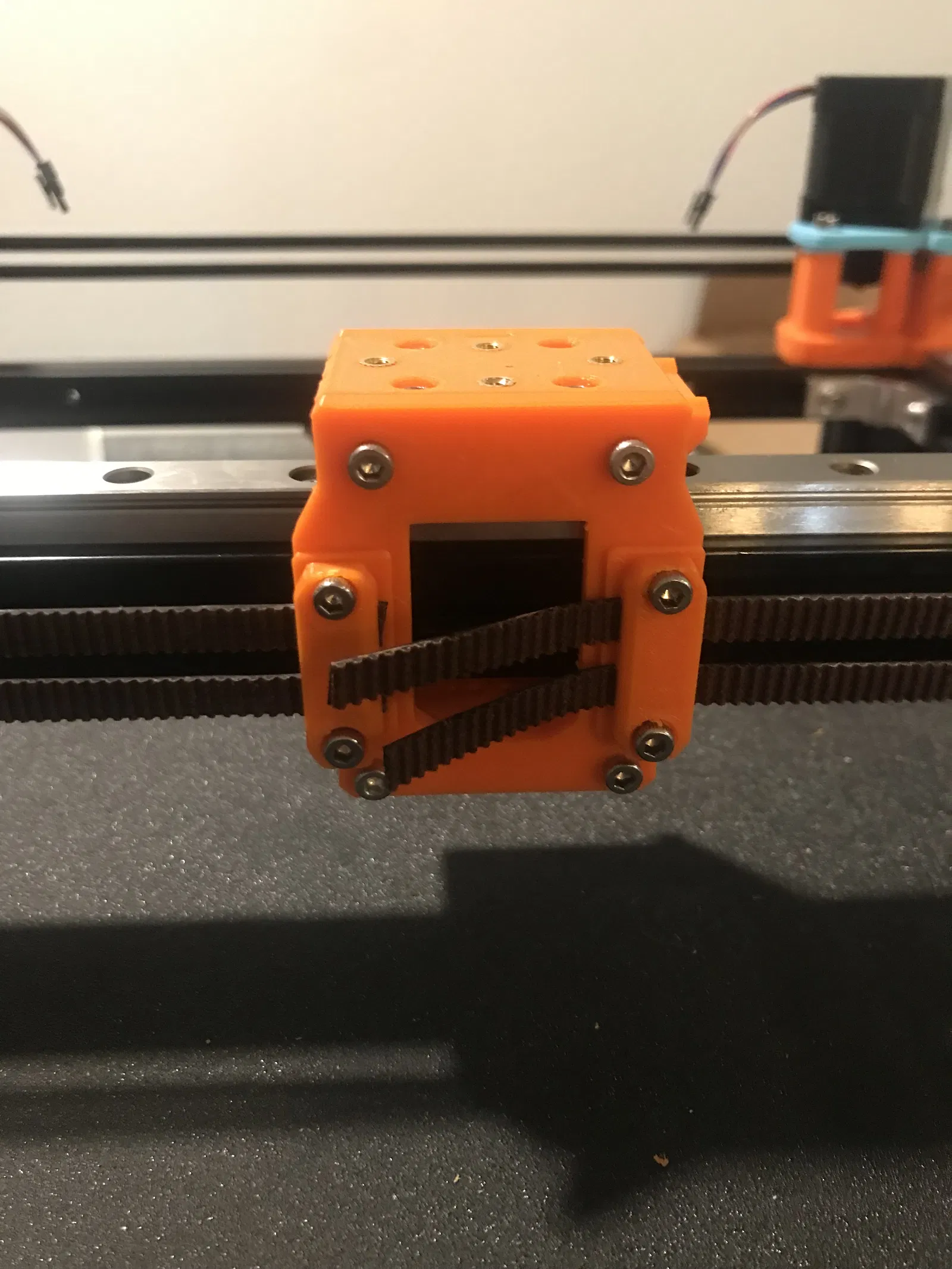

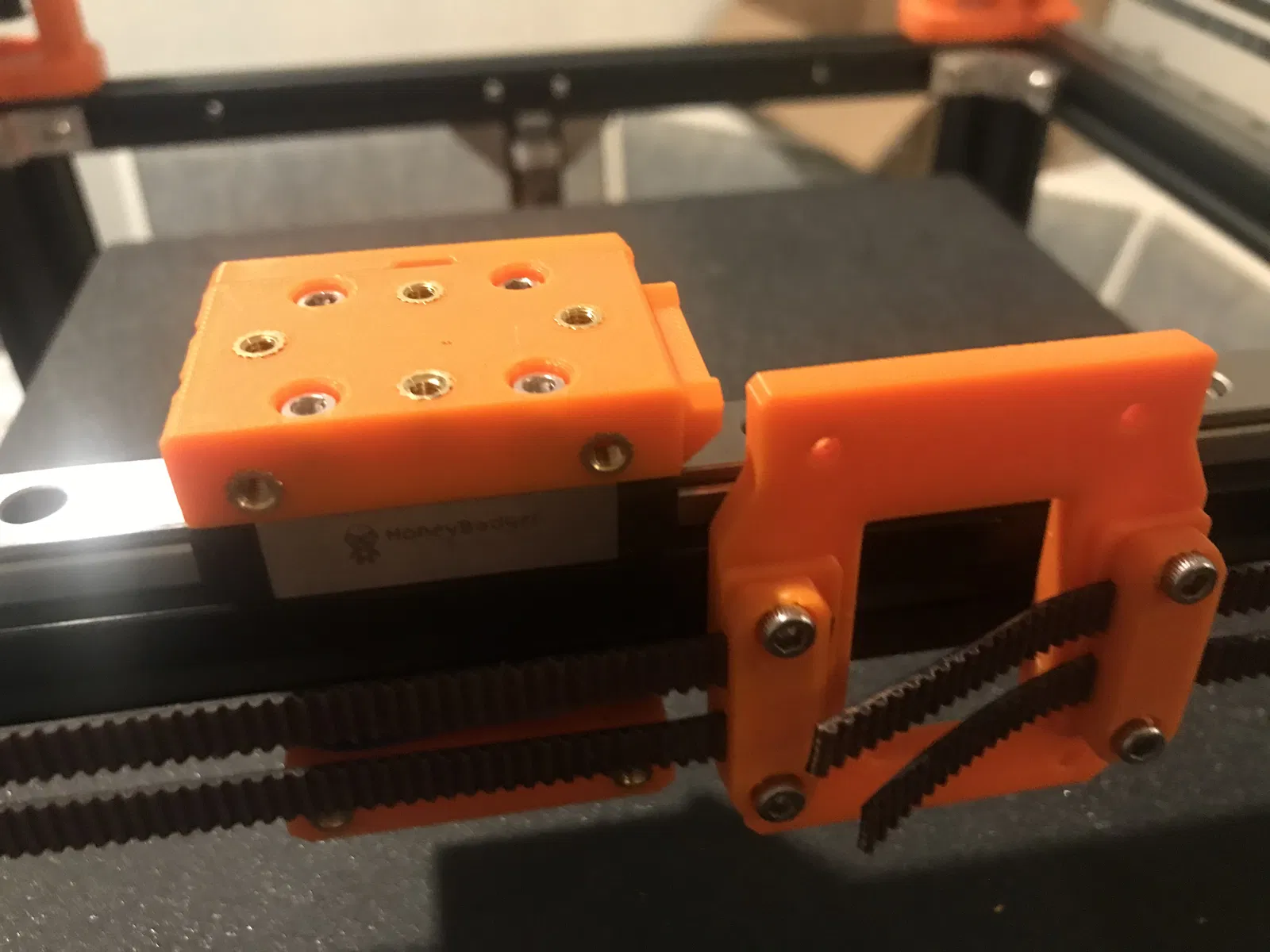

Tương thích Carriage
MGN12(H/C)
MGN9(H/C) *9C không khuyến nghị nhưng vẫn hỗ trợ.
Tương thích Hot End
Rapido HF & UHF
Dragon
Dragonfly BMO
Revo Voron
Revo Micro
Revo Six/V6
Mosquito
Copperhead
Bambu
Dropeffect XG
Goliath AIR
Nova
Crazy Volcano
Tương thích Extruder
Sherpa Mini
Sherpa Micro
Orbiter V2.0
Orbiter V1.5
Vz-Hextrudort
LGX-Lite
LGX
Phaetus Apus
Bowden
Tương thích Probe
!!!Trước khi bật máy, vui lòng kiểm tra probe phải cao hơn hot end khi đang ở vị trí stowed (thu vào).!!!
Magprobe
*Lắp như bên dưới để lấy x,y offsets xấp xỉ; offsets phía dưới có thể vẫn cần chỉnh.
 Magprobe XL Magprobe0,0 origin hướng về phía sau bên phải - X,Y Offset = -2.3, -39.8
0,0 origin hướng về phía trước bên trái - X,Y Offset = 2.3, 39.8
**Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)**
Klickly
*Lắp như bên dưới để lấy x,y offsets xấp xỉ; offsets phía dưới có thể vẫn cần chỉnh.
 _Normal Klickly_ Klickly XXL_0,0 origin hướng về phía sau bên phải - X,Y Offset = 1.6, -29
0,0 origin hướng về phía trước bên trái - X,Y Offset = -1.6, 29
**Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)**
Un-Klickly
*Lắp như bên dưới để lấy x,y offsets xấp xỉ; offsets phía dưới có thể vẫn cần chỉnh.
Unklickly Unklickly XXL 0,0 origin hướng về phía sau bên phải - X,Y Offset = 1.7, -34.2
0,0 origin hướng về phía trước bên trái - X,Y Offset = -1.7, 34.2
**Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)**
Pinda (8mm/12mm)
*Lắp như bên dưới để lấy x,y offsets xấp xỉ; offsets phía dưới có thể vẫn cần chỉnh.
Pinda Pinda XL0,0 origin hướng về phía sau bên phải - X,Y Offset = 0, -49.45
0,0 origin hướng về phía trước bên trái - X,Y Offset = 0, 49.45
**Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)**
BLTouch
*Lắp như bên dưới để lấy x,y offsets xấp xỉ; offsets phía dưới có thể vẫn cần chỉnh.
_\*PCB của BLTouch nên quay vào phía trong_0,0 origin hướng về phía sau bên phải - X,Y Offset = 0, -50.7
0,0 origin hướng về phía trước bên trái - X,Y Offset = 0, 50.7
Bảng tương thích ngàm Probe (Probe Mounts Compatibility Tables)
*Không phải probe nào cũng tương thích với mọi lựa chọn hotend. Vui lòng liên hệ/để lại bình luận nếu cấu hình của bạn chạy được hoặc không chạy được; mình muốn làm một bảng dễ đọc để thể hiện các cấu hình khả thi. Cảm ơn bạn!
Ghi chú về tương thích Duct
Vị trí bắt duct không thay đổi so với bản gốc, nên một số duct từ cộng đồng hiện tại vẫn có thể dùng được nếu bạn thích kiểu khác hoặc cách làm mát khác. (Nếu bạn đang tìm thiết kế CPAP, mình khuyên xem các thiết kế của @TX_Ryan cho Rapido UHF và Goliath)
Vị trí Heat Set:
-Sắp có
Bối cảnh:
Toolhead này được tạo cho Zero G Mercury 1.1.5 của mình, vốn thường dùng hệ EVA2.4. Tuy nhiên do quạt đặt ở phía sau tool head nên quạt sẽ đụng ab motors nếu bạn muốn hơn một quạt làm mát part ở phía sau. Mantis giải quyết chuyện này bằng cách đưa quạt ra phía trước, nhưng lúc đó mình bị mất hành trình y vì toolhead dồn hết ra phía trước của extrusion. Hy vọng bản này sẽ “vừa đủ” cho setup của mình và của bạn.
Đang phát triển (Work In Progress):
Hotends
Nhận đề xuất
Extruders
Nhận đề xuất
Probes
Biqu Micro Probe
CR-Touch
Beacon
Euclid
*Không thấy món bạn muốn chạy thì cứ nhắn, mình sẽ xem có làm được không.
Muốn hỗ trợ không?
Nếu có gì đó không hoạt động, bạn so file bạn đã in với những gì đang có trên trang này vì mình liên tục thay đổi dựa trên phản hồi người dùng và những gì mình tự phát hiện sau đó. Nếu không có gì thay đổi, vui lòng liên hệ để mình chỉnh sửa cần thiết.
Nếu bạn có câu hỏi hay gặp vấn đề, cứ mạnh dạn bình luận để mình cải thiện tool head cho mọi người. Ngoài ra, nếu bạn muốn loại extruder hoặc hot end khác thì báo mình biết và chia sẻ file CAD của nó để mình xem có hỗ trợ được không. Bạn cũng có thể đề xuất thêm những tính năng bạn muốn mình đưa vào.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
