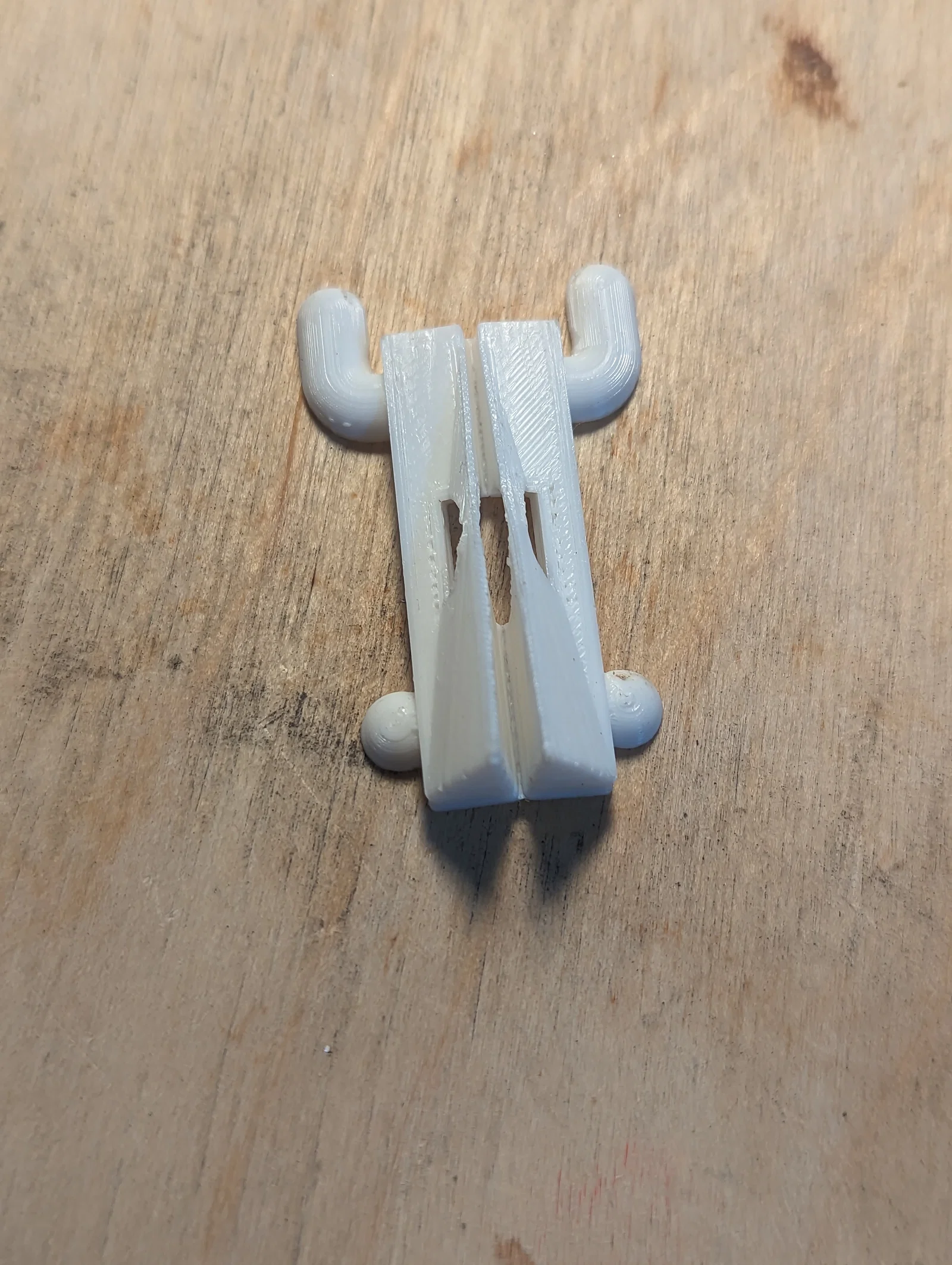

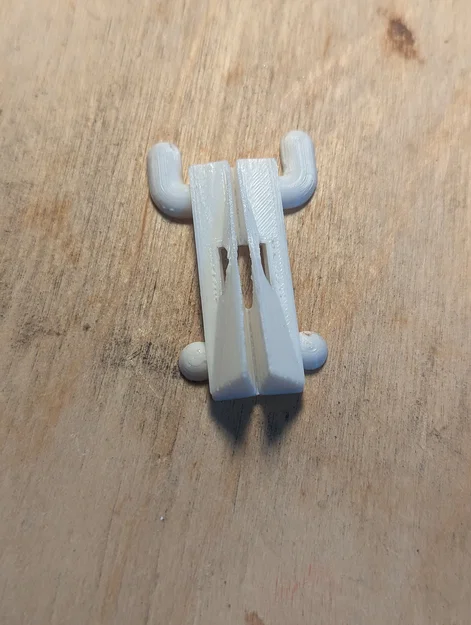

Sy's Peglock - Ngàm gắn Pegboard tham số (Parametric Pegboard Attachment)

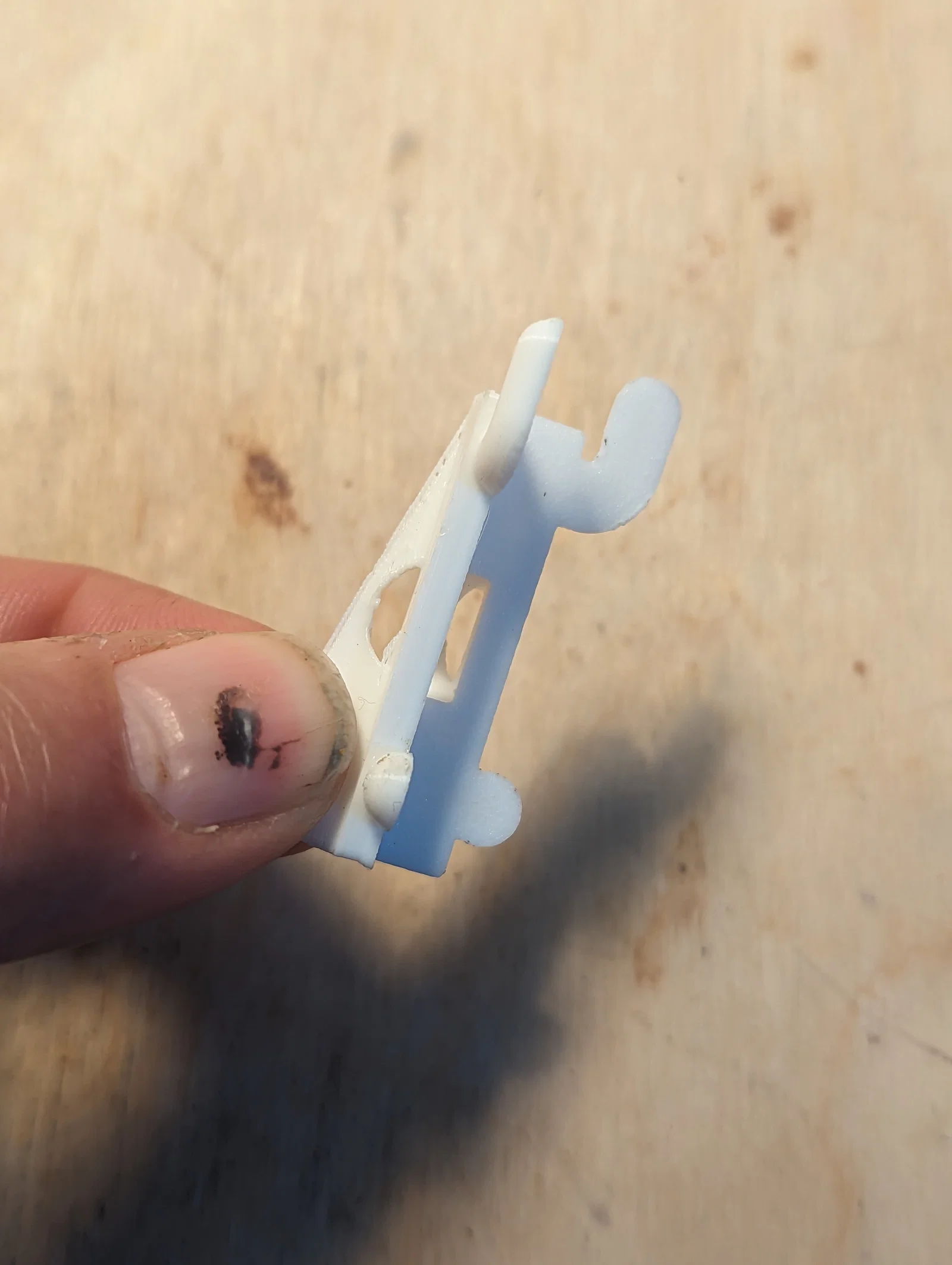

Đây là một bản remix từ mẫu rất hay của @ntressler7: Peglock Board Attachment - Parametric Template, vốn là remix từ mẫu rất hay của @SyberSpace: Sy's Peglock - Locking Pegboard System. Phần hình nêm tam giác gần như giữ nguyên và sẽ dùng được với mount plate hiện có đang được tất cả các loại ngàm/mount attachments sử dụng. Chỉ có hình dạng peg và các tham số để định nghĩa chúng là được thay đổi. Mình bắt đầu từ template parametric của @ntressler7 dựa trên thiết kế gốc của Sy trong Onshape, rồi chỉnh sửa để tạo ra một template parametric mới.

Mình có upload sẵn các file STL cho những độ dày pegboard và đường kính peg phổ biến, bạn tải về dùng luôn được và thường là đủ cho đa số nhu cầu. Cách đặt tên file STL theo dạng “Peglock Board Attachment v ------.stl”.

Nếu bạn có yêu cầu đặc biệt thì có thể tự generate model của riêng mình. Việc chỉnh tham số và export mẫu này không cần đăng ký tài khoản hay tải phần mềm nào. Chỉ cần làm theo hướng dẫn bên dưới (copy nguyên từ hướng dẫn của @ntressler7)!

Hiện tại có 7 tham số chỉnh được, nhưng nếu bạn cần thêm gì chỉnh được nữa thì báo mình, mình có thể update!

• Body Width - Bề rộng thân của phần peg attachment. Đừng đổi mục này nếu bạn muốn nó tương thích với các mount attachments hiện có.
• Pegboard Thickness - Độ dày của pegboard. Loại board MDF tiêu chuẩn là ¼" (6.35mm), còn MDF “light pegboards” là 1/8" (3.175mm). Pegboard kim loại thường nằm trong khoảng 0.5mm đến 2mm, và mình còn nghe có loại pegboard dày tới 9mm.
• Peg Distance - Khoảng cách giữa các peg. Chuẩn thường là 1" (25.4mm), nhưng có “metric pegboards” dùng 25mm; thực tế chênh lệch nhỏ tới mức không đáng kể. Ngoài ra còn có loại “light” pegboards ½" (12.7mm).
• Peg Diameter - Đường kính peg. Kích thước danh nghĩa chuẩn là ¼" (6.35mm), nhưng thiết kế của Sy dùng 6mm và nhiều pegboard kim loại “metric” dùng 5mm. Cũng có loại “light” pegboards 1/8" (3.175mm).
• Peg Clearance - Mức chênh lệch để lỗ lớn hơn peg bao nhiêu. Thực tế tham số này quyết định kích thước “bi” (ball) ở peg dưới. Mặc định 0.5mm là ổn cho hầu hết trường hợp, nhưng bạn có thể tăng lên để có kiểu lắp interference fit “khóa” chắc hơn. Đặt về 0 sẽ bỏ phần “bi” khóa.

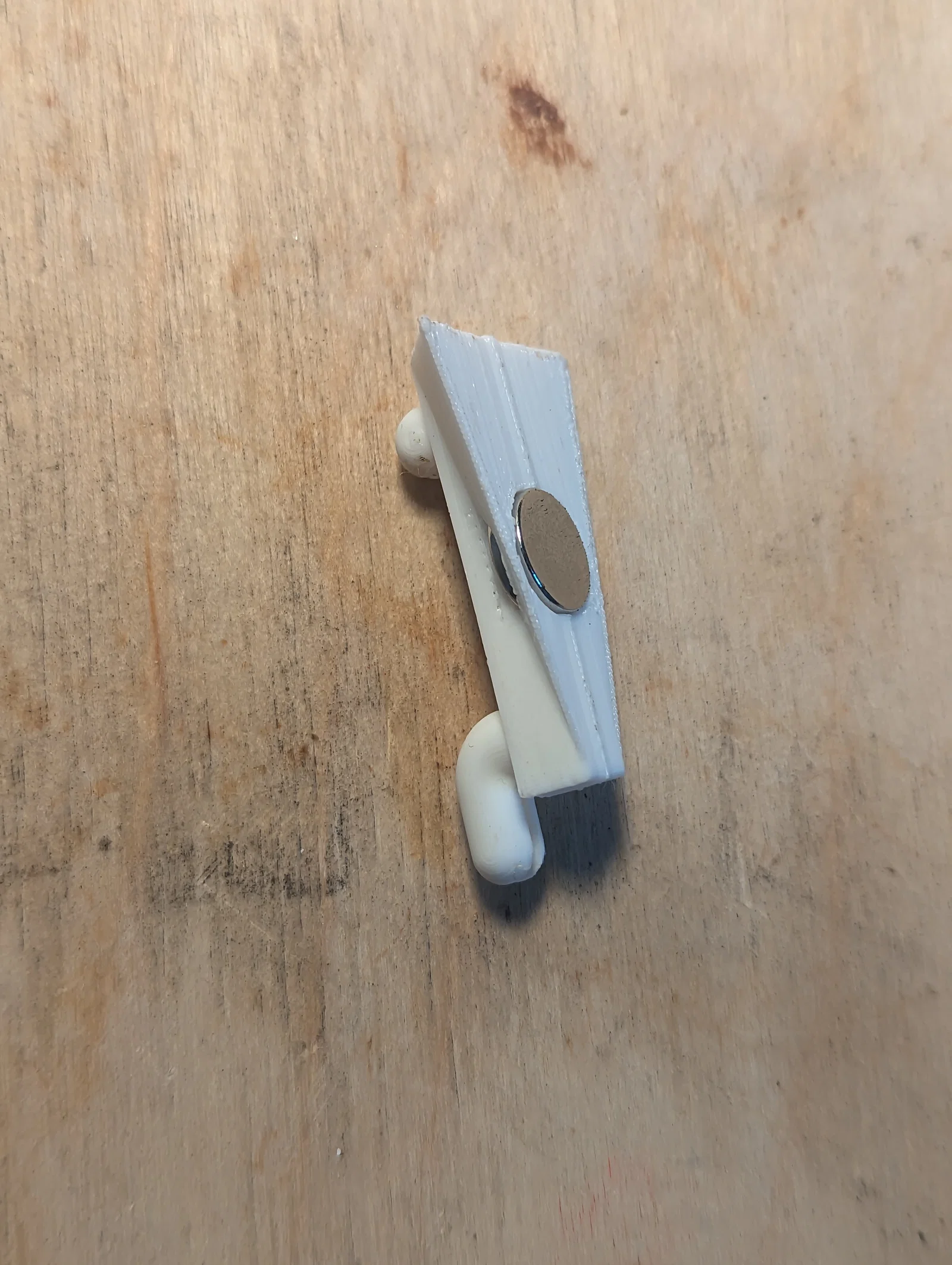

• Magnet Diameter - Đường kính lỗ nam châm. Mặc định 10mm sẽ cho interference fit tốt với nam châm đường kính 10mm, và cũng dùng được với nam châm nhỏ hơn. Đặt về 0 sẽ bỏ lỗ nam châm. Nếu đặt bằng đúng “Body Width” (6mm) sẽ gặp một boundary condition không mong muốn (vách dày 0) làm lỗi lỗ nam châm, nên bạn cần đặt lớn hơn 0.1mm.
• Magnet Thickness - Độ sâu/độ dày lỗ nam châm. Mặc định 3mm sẽ chứa được các loại nam châm mỏng hơn. Đặt quá lớn sẽ làm phần attachment yếu đi.

Hướng dẫn

1. Truy cập vào Onshape Project

2. Chỉnh các tham số theo nhu cầu (kích thước gốc của Sy là mặc định như hình)

3. Nhấp chuột phải vào part Peglock Board Attachment ở góc dưới bên trái và chọn Export…

4. Chọn định dạng STL, chỉnh các thiết lập khác theo ý bạn, rồi bấm Export
