Sy's Peglock - Hệ thống Pegboard khóa

Mô hình này sử dụng hệ thống gắn bảng pegboard khóa của tôi dành cho bảng pegboard tiêu chuẩn 1 inch. Các lỗ nam châm (nếu có) được thiết kế cho nam châm có đường kính 10mm, dày 3mm. Các bộ phận "Board Attachment" là phổ biến cho tất cả các mô hình. In với 3 lớp vỏ ngoài và chiều cao lớp 0.3mm hoặc mỏng hơn để có kết quả tốt nhất.

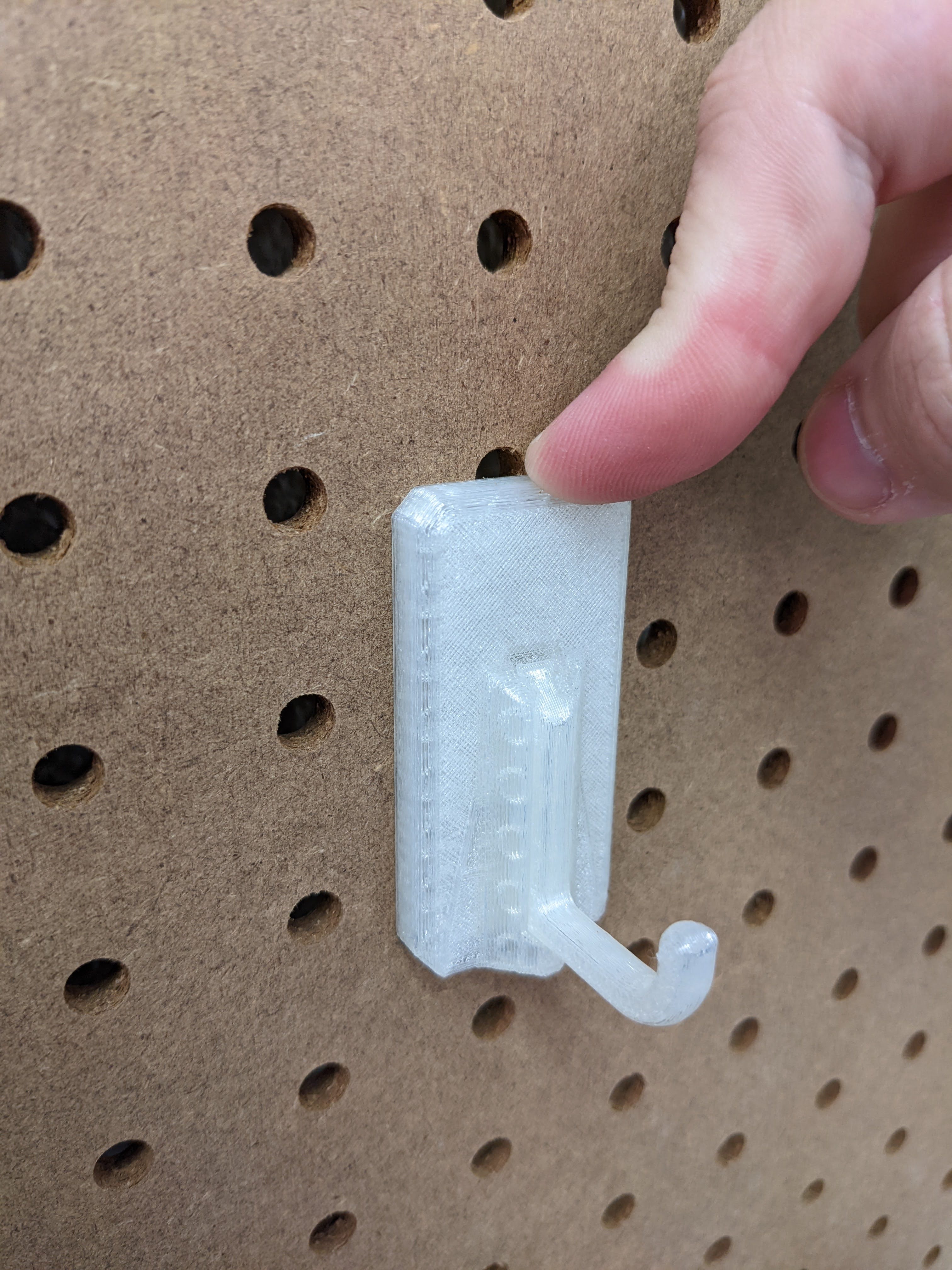

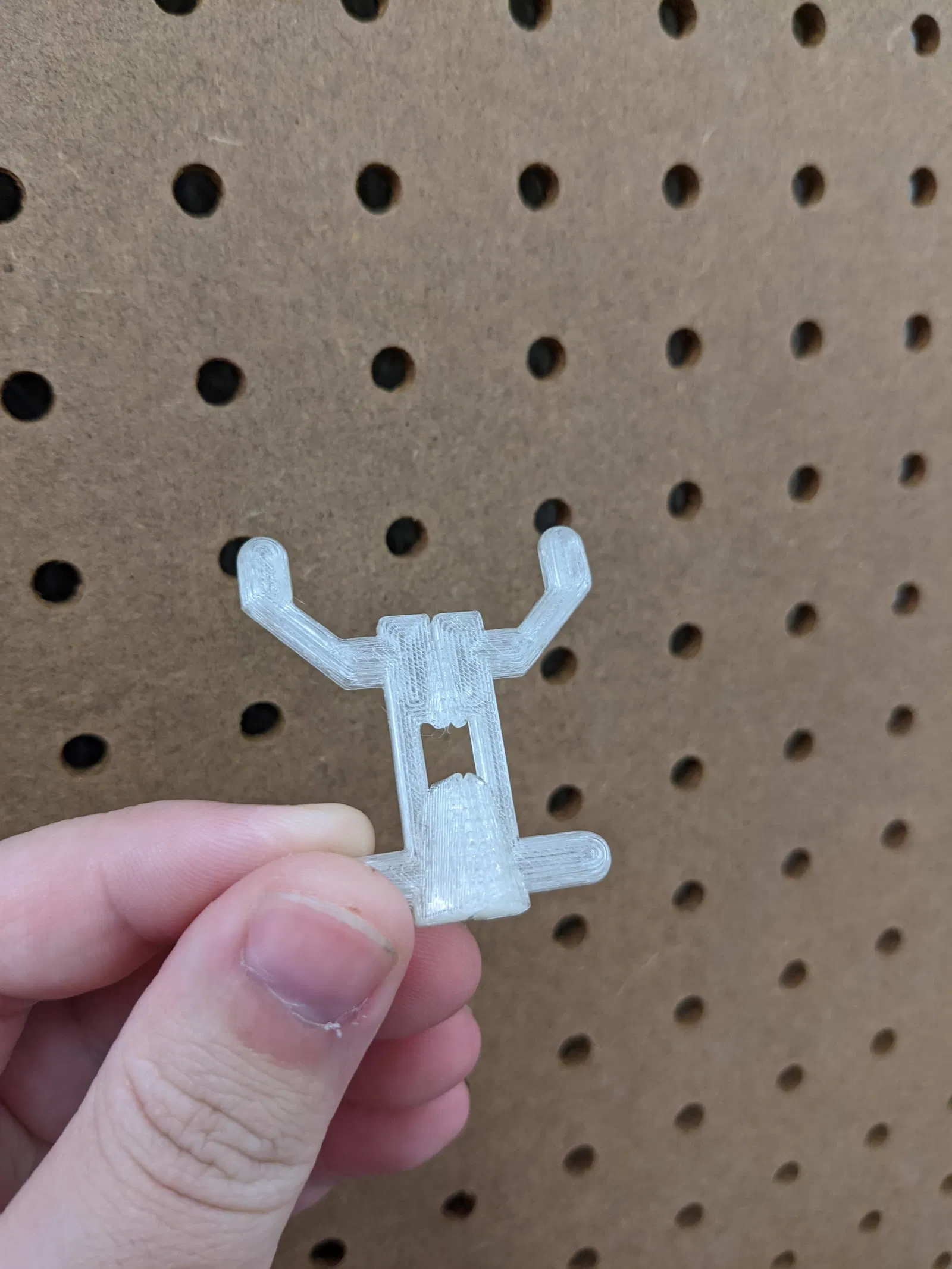

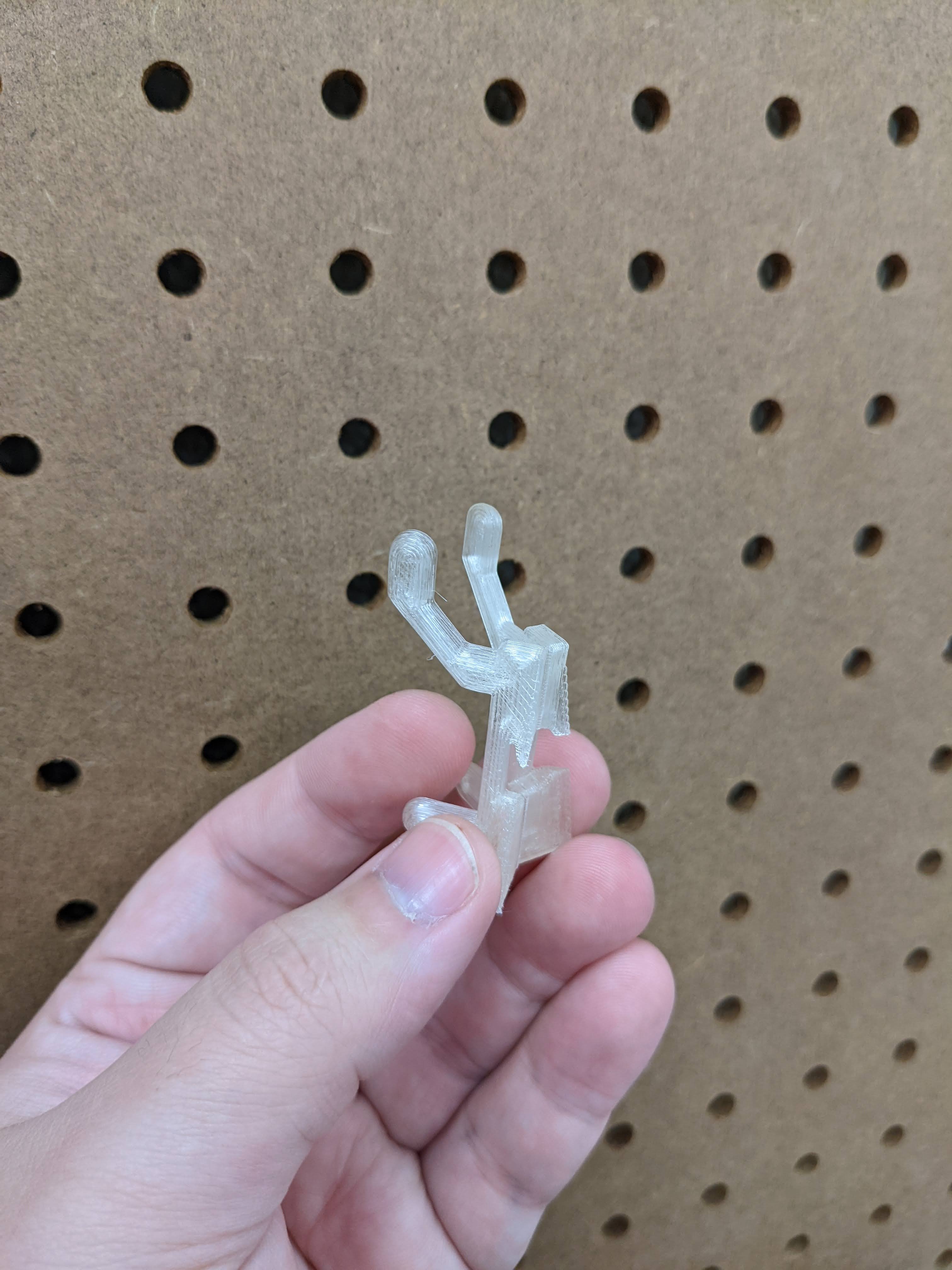

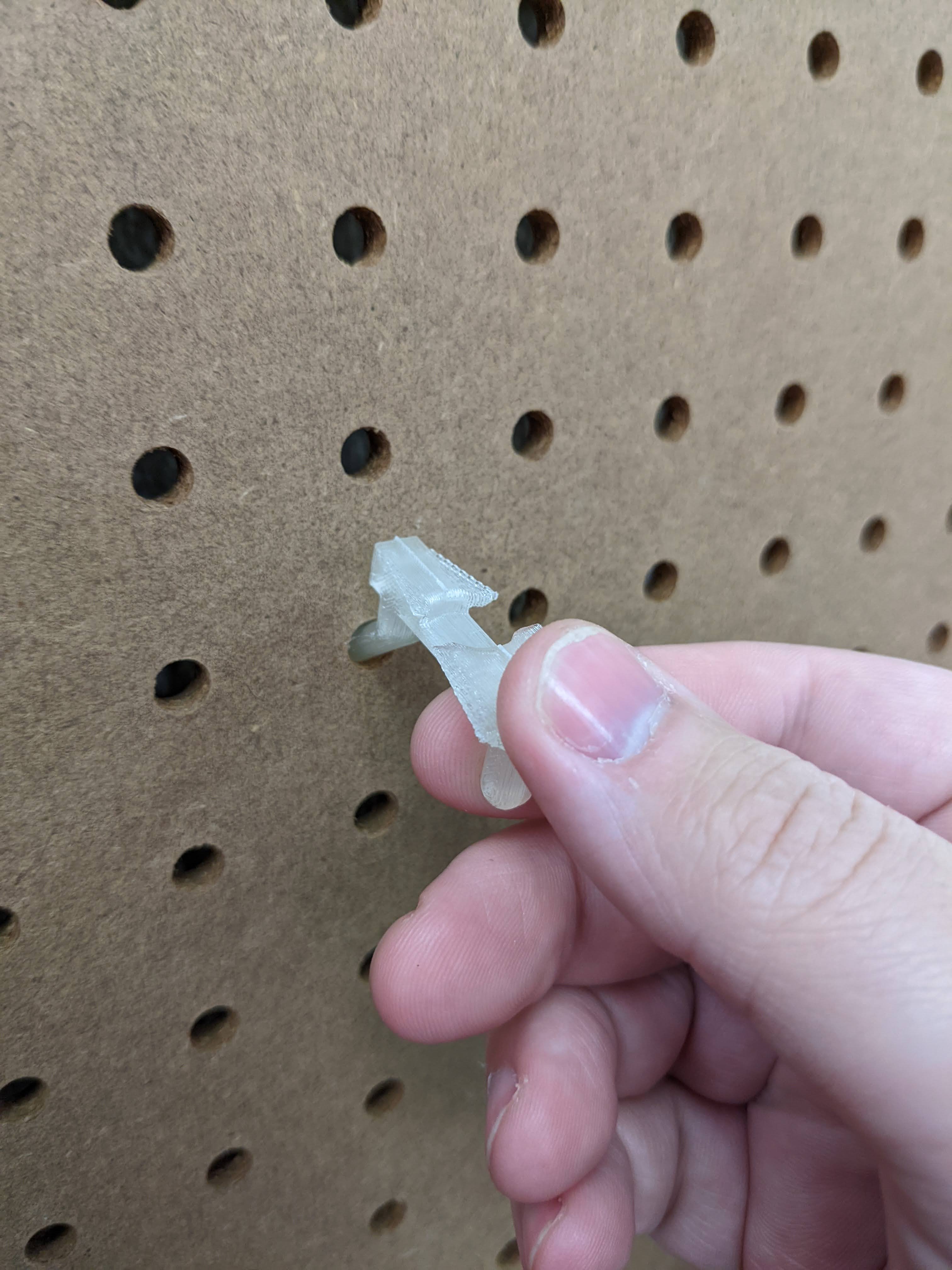

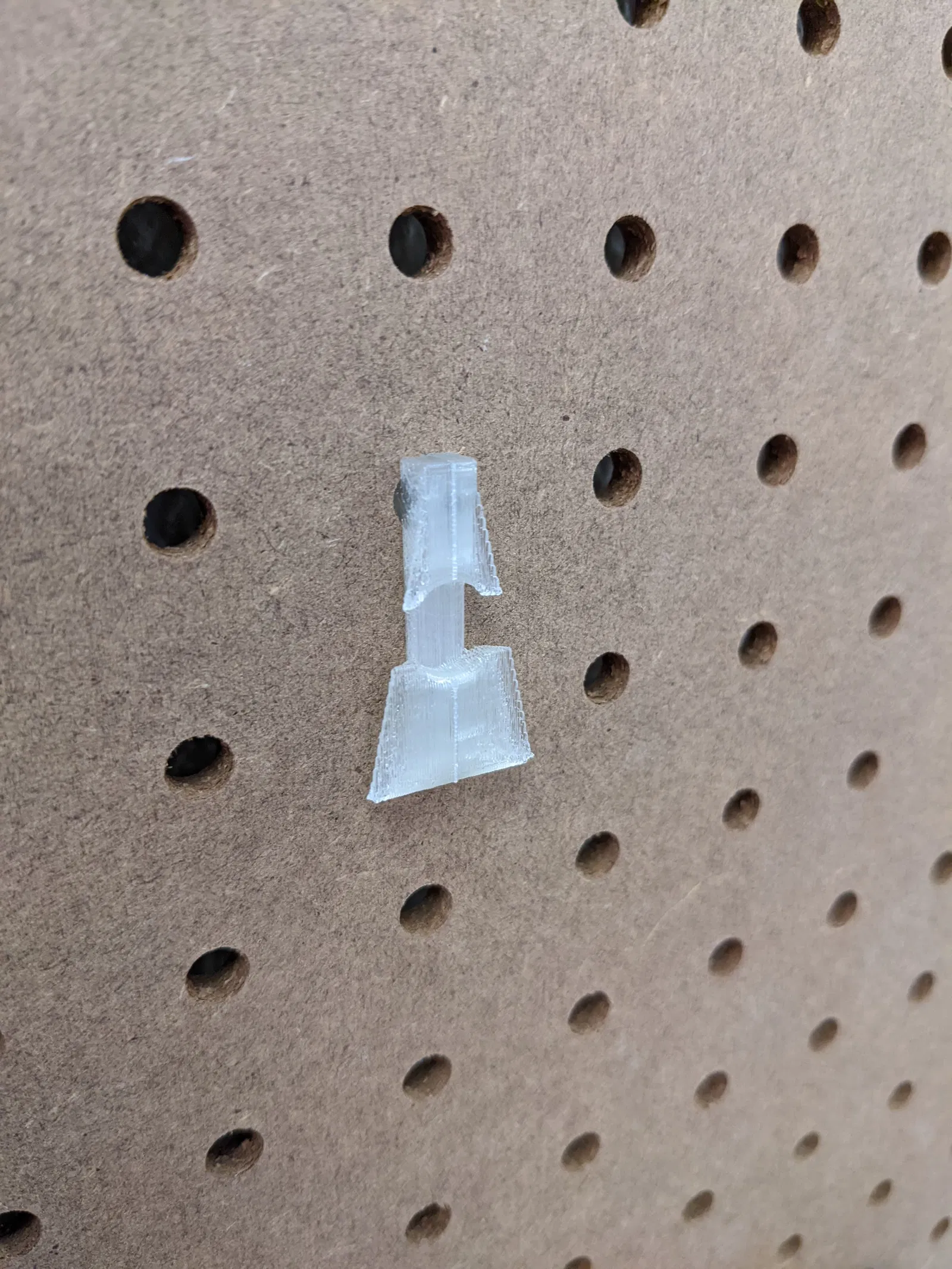

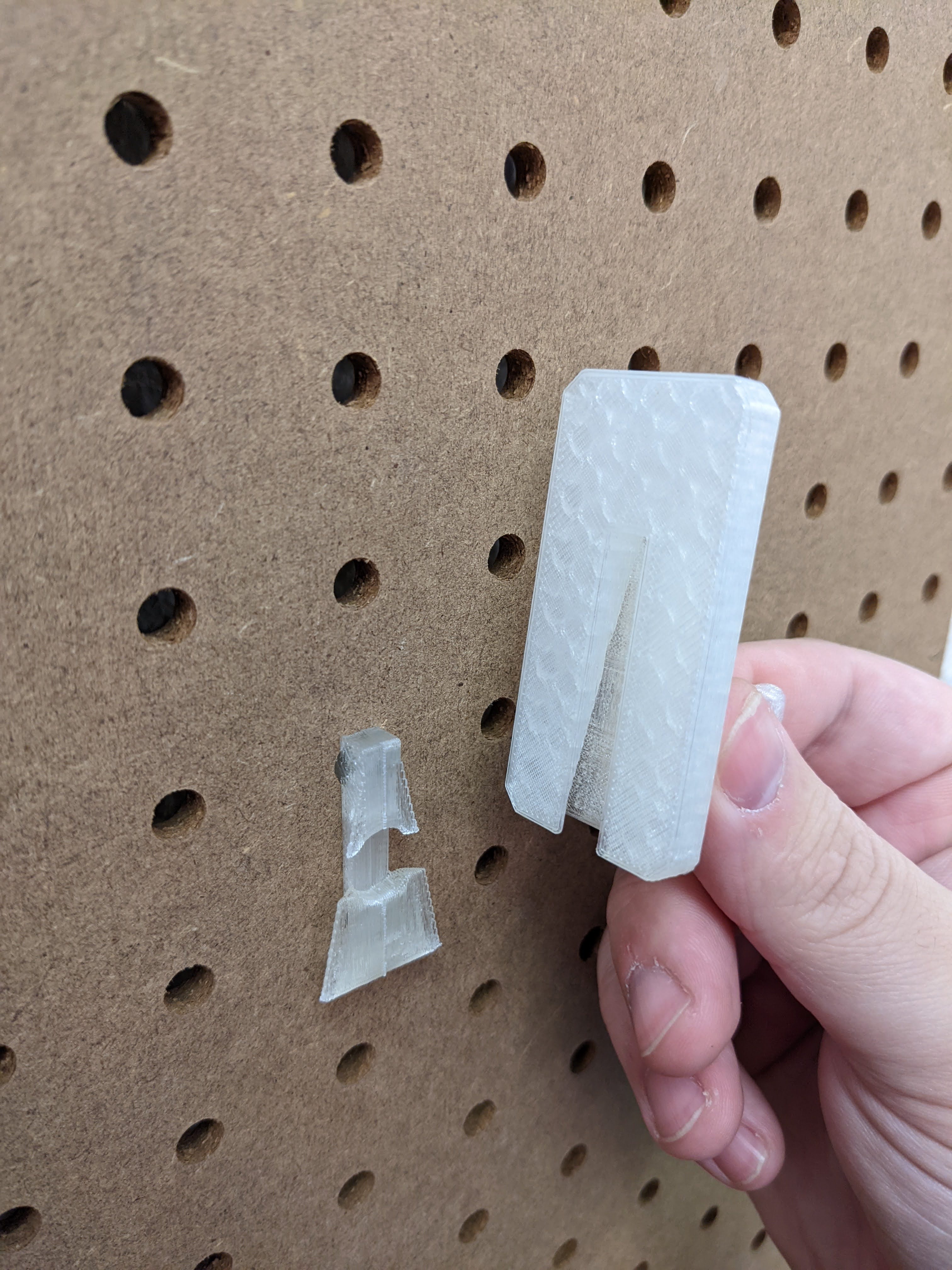

Tôi đã tạo ra hệ thống gồm hai bộ phận lồng vào nhau này sau khi nhiều giá đỡ pegboard in khác bị bung ra vào những thời điểm không thích hợp. Hệ thống này được gắn vào vị trí và khóa chặt, nén giá đỡ vào bảng và ngăn chặn chuyển động vô tình.

Ở đây bao gồm các tệp thử nghiệm/mẫu, cũng như CAD cho tệp cơ sở mà tôi sử dụng để tạo các giá đỡ. Vui lòng tự thiết kế giá đỡ của riêng bạn cho hệ thống và chia sẻ chúng!

T attachment PARAMETRIC MỚI từ ntressler7

Bản sửa đổi OnShape của bộ phận gắn bảng gốc cho phép bạn thay đổi kích thước các thuộc tính quan trọng để phù hợp hơn với bảng pegboard cụ thể của bạn. Cảm ơn ntressler7 vì bản nâng cấp tuyệt vời này!

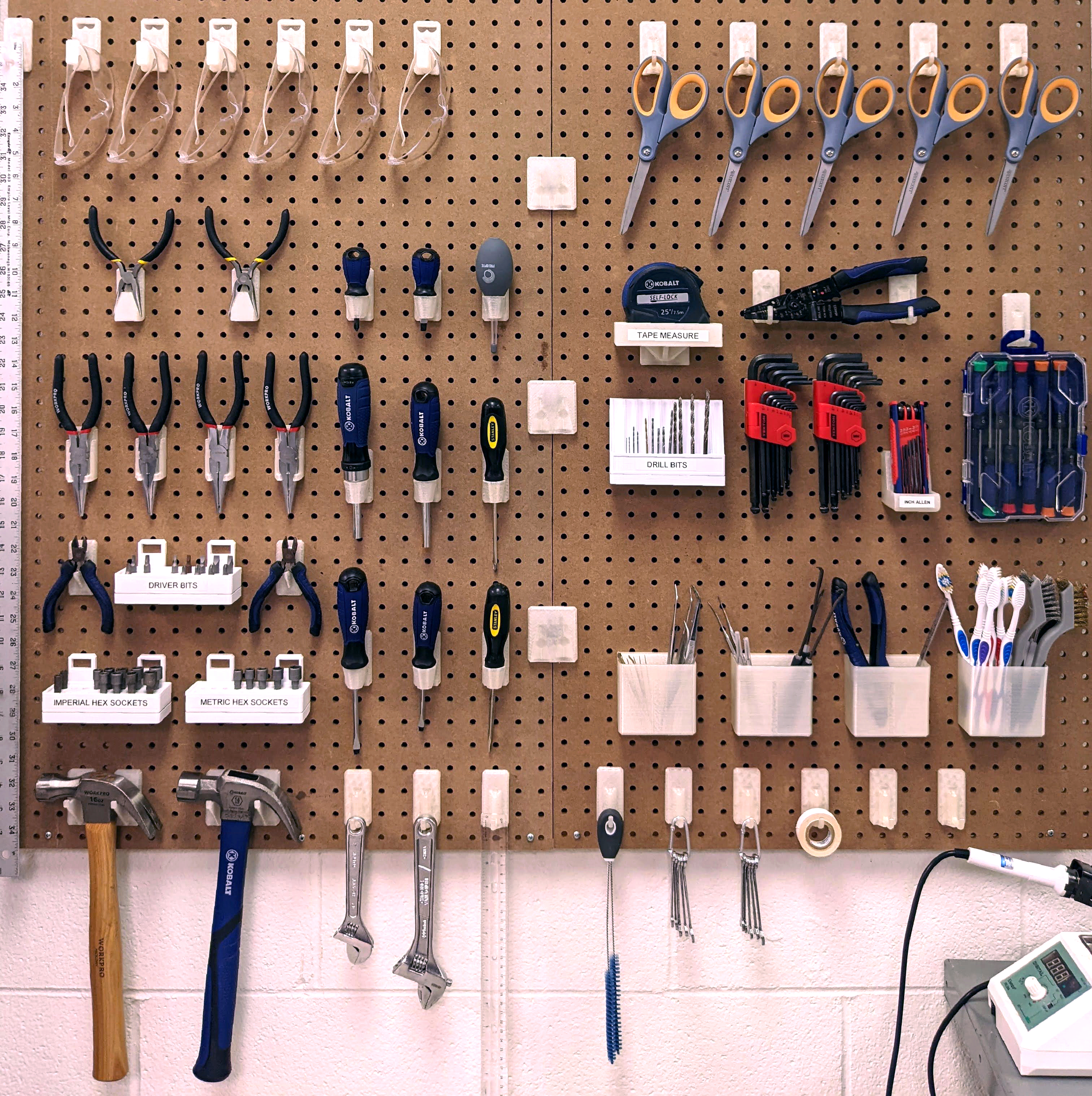

Các Giá Đỡ Hiện Tại Sử Dụng Hệ Thống Này:

• Bộ lục giác Allen - Giá đỡ nam châm cho bộ lục giác Allen metric Tekton
• Móc Cong Mỏng - Móc cong và nghiêng để đỡ dụng cụ từ bên dưới
• Hộp Chia Ngăn - Hộp lưu trữ đa năng có vách ngăn trung tâm
• Lục giác gấp - Giá đỡ nghiêng cho bộ lục giác gấp hoặc tương tự
• Tấm đế Gridfinity 3x1 - Tấm đế cho các thùng chứa tương thích Gridfinity
• Móc Lớn - Móc phẳng lớn cho búa và các dụng cụ lớn khác
• Kìm Mũi Nhọn - Giá đỡ nam châm cho kìm mũi nhọn Workpro
• Cầu Pegboard - Tấm 2x2 để kết nối các bảng pegboard với nhau
• Kính Bảo Hộ - Giá đỡ để treo kính bảo hộ kiểu tác động
• Tua vít - Giá đỡ hình trụ côn đa năng
• Kìm Mũi Nhọn Nhỏ - Giá đỡ nam châm cho kìm mũi nhọn "vàng" đa năng
• Giá Đỡ Băng Keo - Được thiết kế bởi ntressler7 để giữ nhiều loại băng keo lớn
• Thước Dây - Đĩa hình chữ nhật có kích thước phù hợp với hầu hết các thước dây.
• Móc Mỏng - Móc tròn tiêu chuẩn cho nhu cầu treo chung
• Kìm Tuốt Dây - Giá đỡ kìm tuốt dây nhỏ hiệu Kobalt
