Sy's Peglock - Phụ kiện Peglock - Mẫu tham số hóa

Sy thật tốt bụng khi cung cấp tệp .f3d cho hệ thống pegboard tuyệt vời của anh ấy. Tuy nhiên, dựa trên các bình luận về mô hình đó, có vẻ như một số người vẫn dùng cách điều chỉnh tỷ lệ toàn bộ mô hình thay vì thay đổi các kích thước liên quan cho phù hợp với nhu cầu của họ. Để những người chưa quen với phần mềm mô hình hóa 3D có thể điều chỉnh hệ thống này cho máy in/pegboard của họ, tôi đã thiết kế một mẫu tham số hóa của thiết kế gốc của Sy trong Onshape. Việc sửa đổi và xuất mô hình này không yêu cầu bạn phải đăng ký tài khoản hay tải xuống bất kỳ phần mềm nào. Chỉ cần làm theo hướng dẫn bên dưới!

Hiện tại chỉ có 4 tham số có thể điều chỉnh, nhưng hãy cho tôi biết nếu bạn cần điều chỉnh thêm bất cứ điều gì khác và tôi có thể cập nhật nó!

• Chiều rộng thân
• Đường kính chốt
• Khoảng cách chốt
• Chiều dài chốt trên trước 45

Hướng dẫn

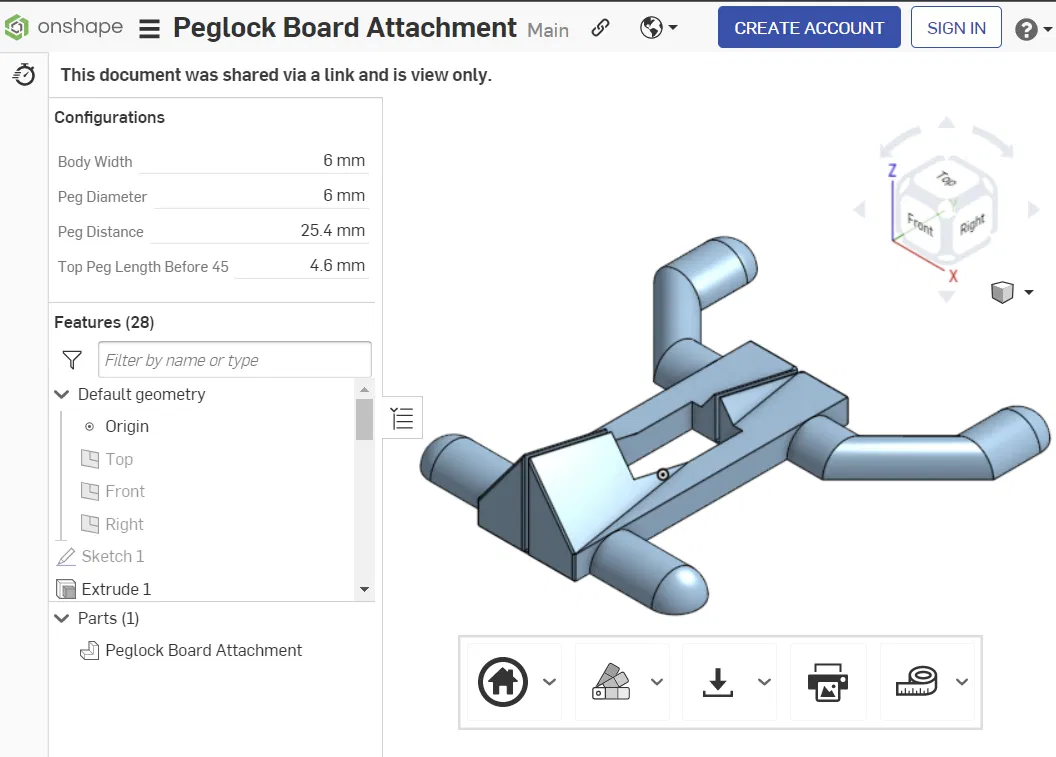

1. Truy cập Dự án Onshape
2. Thay đổi các tham số khi cần thiết (kích thước gốc của Sy được hiển thị)
3. Nhấp chuột phải vào bộ phận Peglock Board Attachment ở góc dưới bên trái và nhấp vào Export…
4. Chọn STL làm định dạng, điều chỉnh các cài đặt khác theo ý muốn và nhấp vào Export

Cập nhật - 2023.01.05:

• Đã thêm tham số “Chiều dài chốt trên trước 45”
