Dụng cụ dẫn hướng mũi khoan tâm cho nhôm định hình

Cách dùng món này cũng tương tự như mấy mẫu khác của mình, ví dụ như Self Centering Gauge, Self Centering Drill Guide, hoặc Compact Self Centering Gauge.

Giới thiệu về mẫu in

Đây là dụng cụ dẫn hướng mũi khoan được thiết kế riêng cho các thanh nhôm định hình (extrusion profiles) để giúp bạn khoan được lỗ ngay chính giữa. Vì thanh nhôm có khe rãnh ở giữa nên mình thấy khá khó để vừa căn chỉnh khoảng cách, vừa đảm bảo mũi khoan nằm đúng tâm theo chiều dọc.

Đó là lý do món này ra đời. Bạn cứ lấy dấu khoảng cách như bình thường, sau đó đặt dụng cụ này lên thanh nhôm, canh vạch giữa trên dụng cụ trùng với dấu đã lấy, rồi cố định nó vào khe rãnh của nhôm. Sau đó, bạn có thể lắp thêm miếng đệm (mask) tùy theo kích thước lỗ muốn khoan. Nếu không muốn dùng miếng đệm, chỉ cần dùng ngay cái lỗ khoan trên thân dụng cụ thôi cũng đã giúp việc tìm tâm rãnh dễ dàng hơn nhiều rồi. Nhưng nếu dùng đúng miếng đệm phù hợp với kích thước mũi khoan thì việc khoan lỗ chính giữa trên thanh nhôm sẽ trở nên cực kỳ đơn giản.

Các miếng đệm được thiết kế để in nhanh và tiết kiệm nhựa. Như mình đã nói, bạn có thể không cần dùng miếng đệm cũng được, nhưng nó sẽ giúp ích nhiều hơn trong việc căn tâm.

In ấn

Thiết lập in mình đã dùng:

• 3 lớp vỏ (perimeters), 15% infill dạng cubic
• Lớp bề mặt trên và dưới dày 1mm
• Chiều cao lớp in (layer height): 0.2mm
• In úp mặt xuống bàn để chữ nằm ở mặt dưới
• Đừng để tốc độ in quá nhanh, nhất là lớp đầu tiên để đảm bảo chữ in ra được đẹp.

Nhìn chung mẫu này không khó in. Riêng phần chữ trên bề mặt, hãy đảm bảo lớp đáy dày ít nhất 0.8mm vì chữ được làm sâu 0.5mm.

Các file template đã bao gồm cả thân chính. Khi đưa vào phần mềm slicer, hãy chọn “Import as separate bodies”. Đừng in chồng lên nhau, hãy in chúng riêng biệt!

Hướng dẫn sử dụng

Để sử dụng, bạn cần chọn thân chính phù hợp với kích thước thanh nhôm (20x20, 30x30, và 40x40 - đây là các kích thước phổ biến nhất).

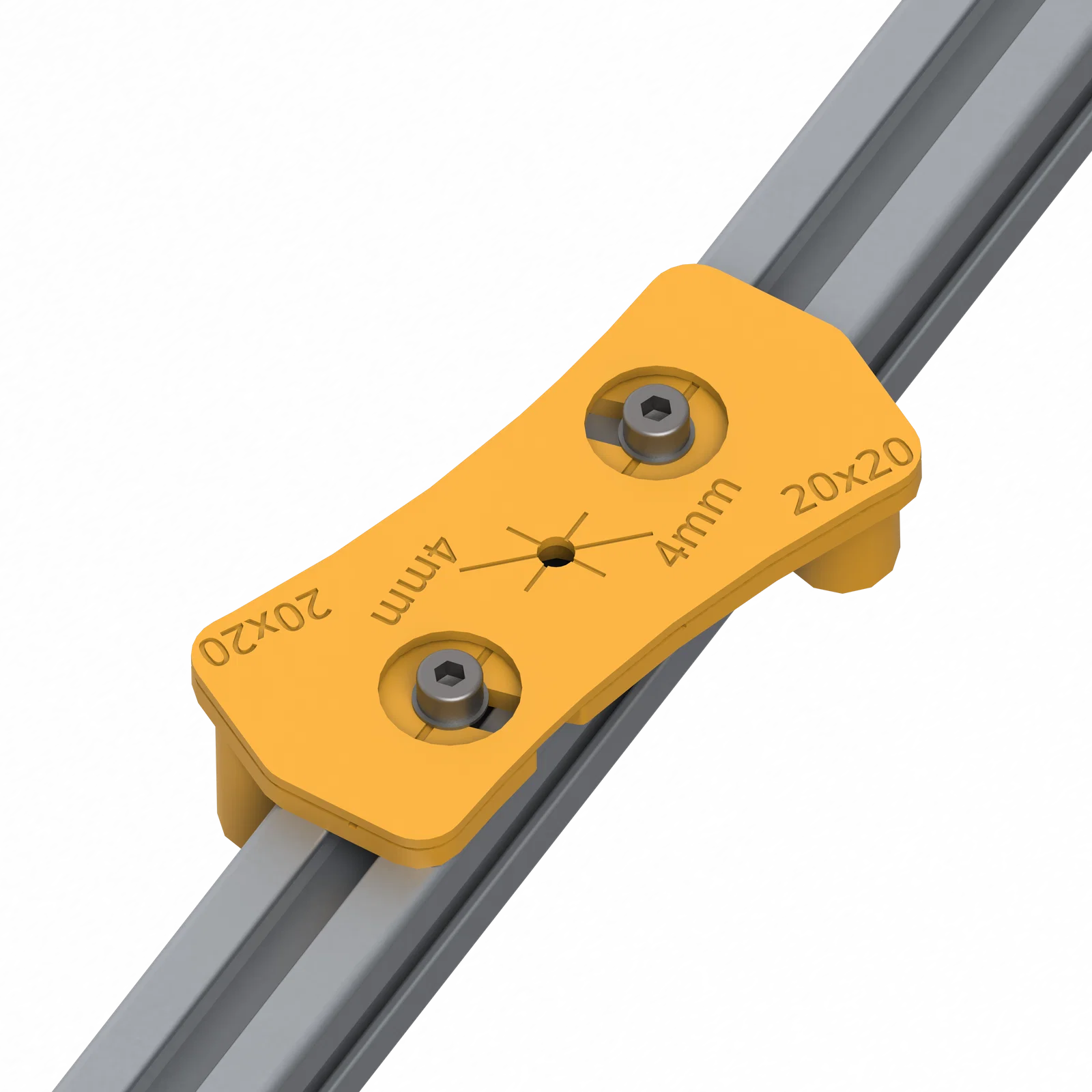

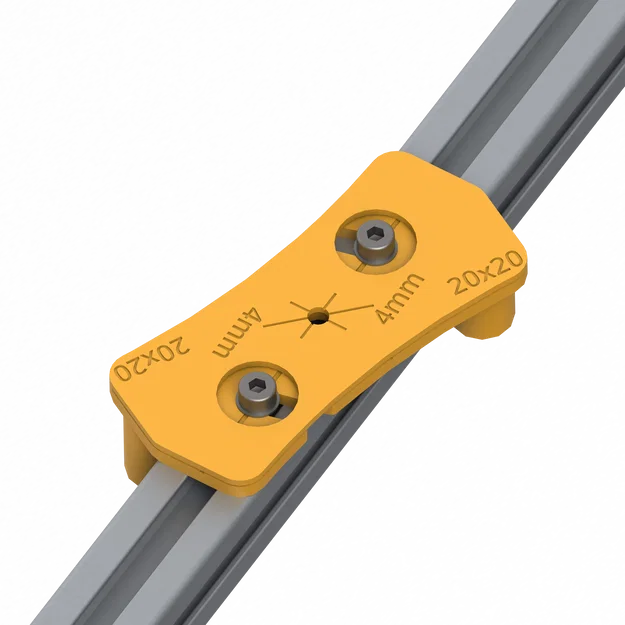

Sau khi in xong thân chính, chọn miếng đệm lỗ khoan phù hợp với mũi khoan của bạn. Bạn có thể dùng lỗ 5mm cho mũi khoan 4mm, nó vẫn sẽ hỗ trợ căn chỉnh mũi khoan rất tốt.

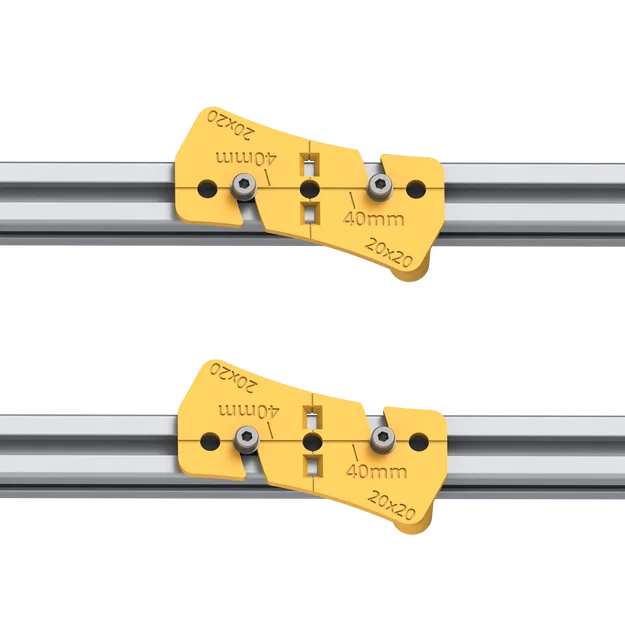

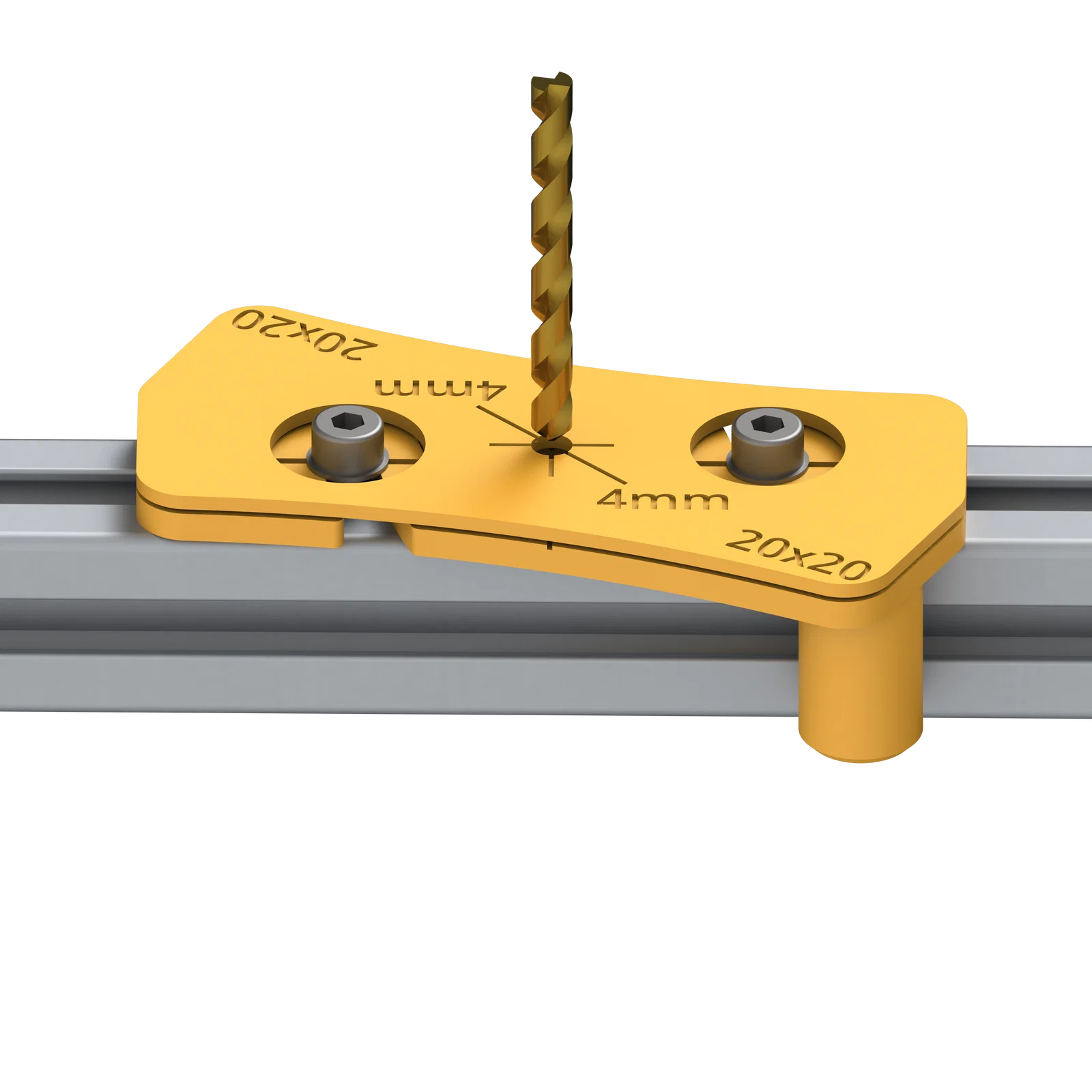

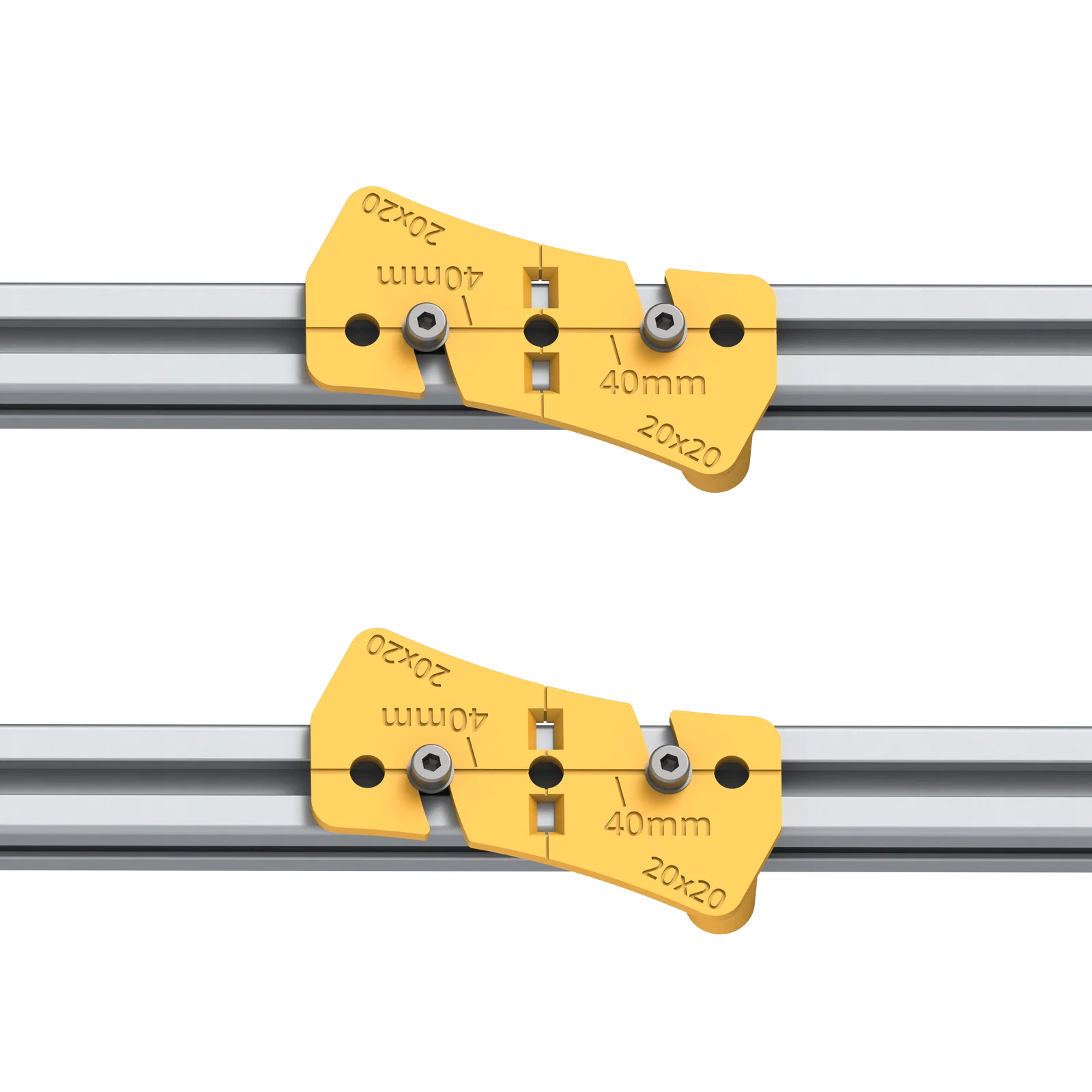

Đánh dấu khoảng cách cần khoan lên thanh nhôm. Bạn có thể tận dụng cạnh của thước đo để căn chỉnh, thông số khoảng cách từ cạnh đến tâm đã được in sẵn trên bề mặt. Đặt thân chính lên thanh nhôm, xoay để cố định vào khe rãnh. Cuối cùng, đặt miếng đệm lên trên và bắt đầu khoan thôi.

Nếu bạn cần kích thước lỗ khác, mình có đính kèm các mẫu trống (blanks) để bạn tự khoét lỗ theo ý muốn (có thể chỉnh trên slicer hoặc tự khoan sau khi in).
