Thiết bị đo tâm tự động

Chi tiết

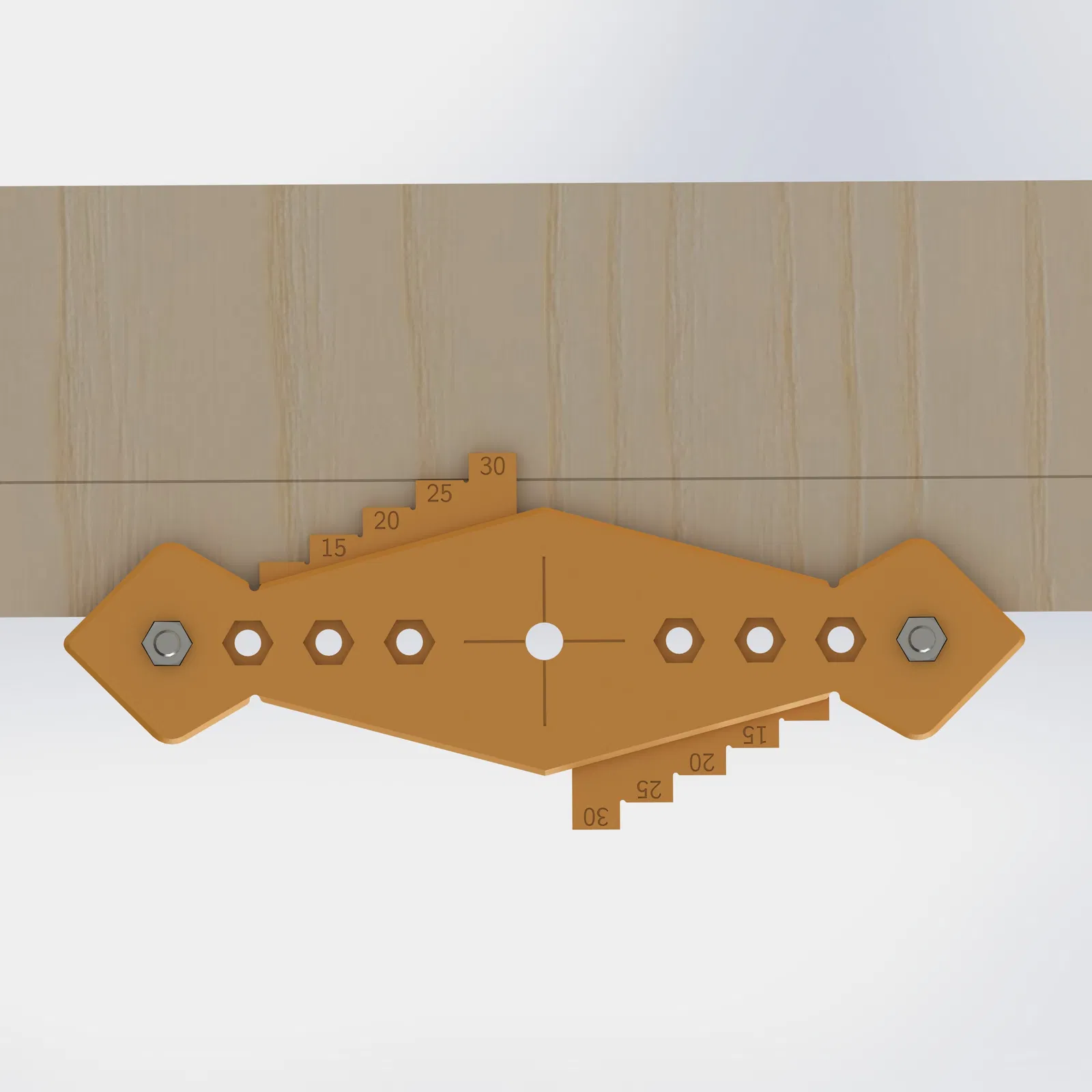

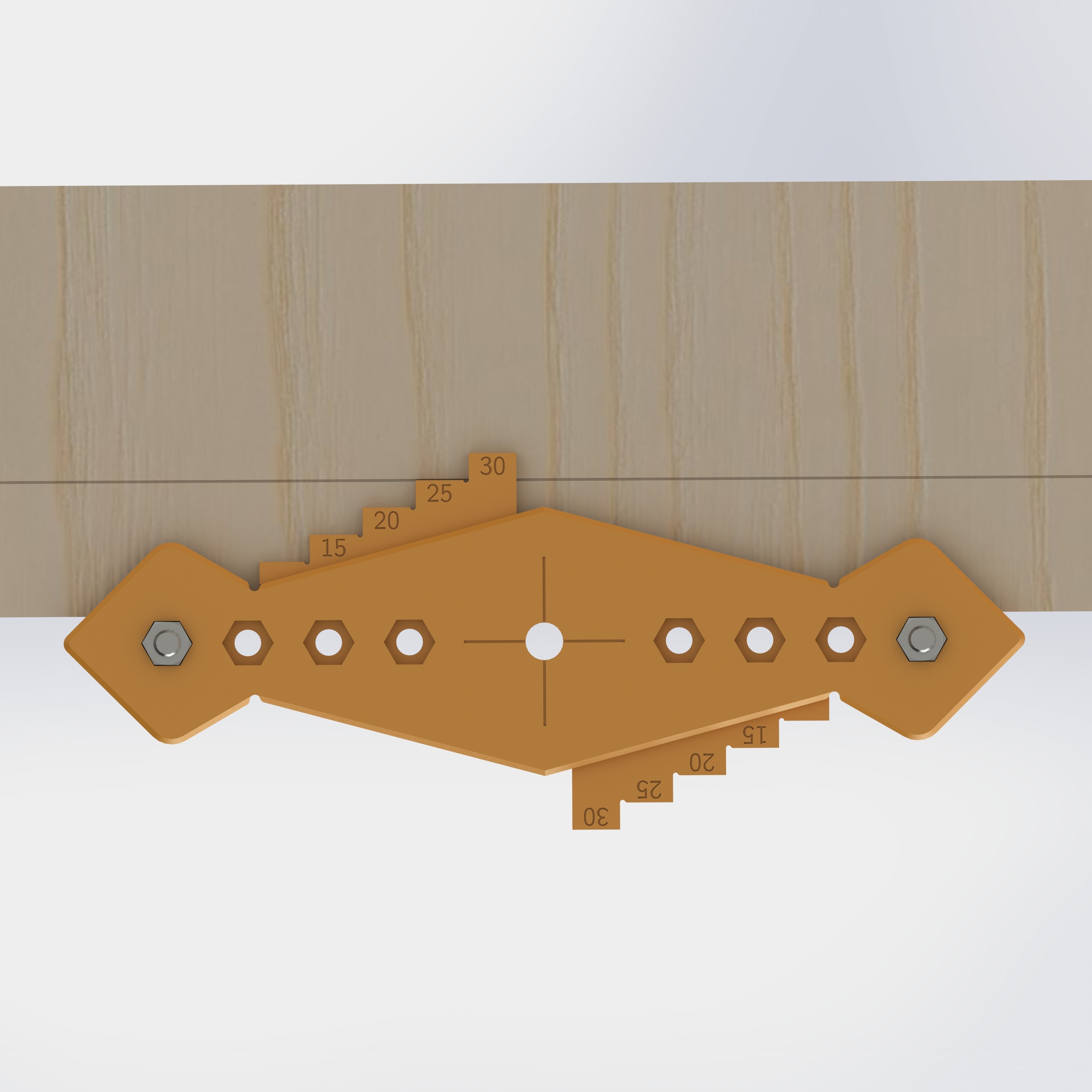

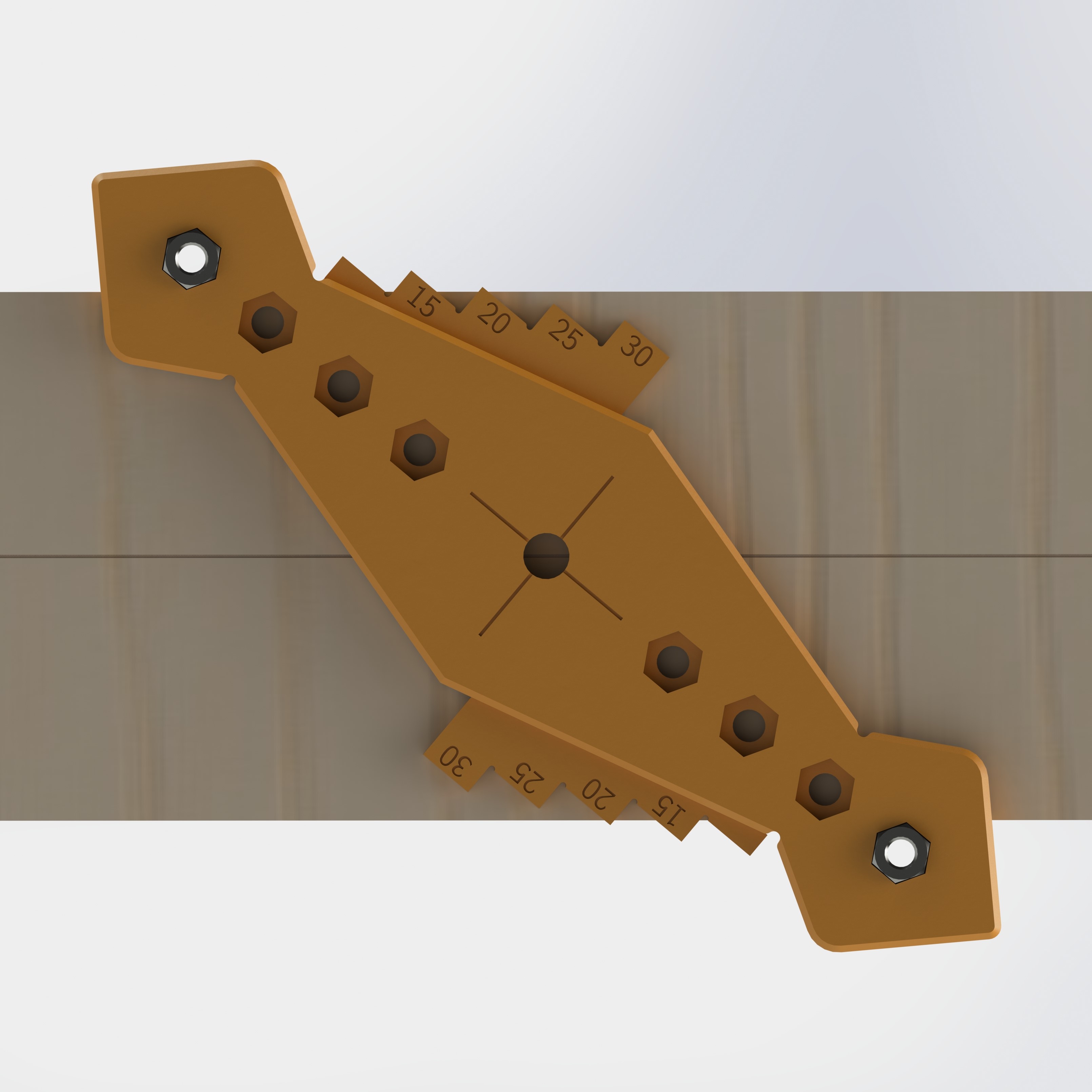

Đây là một thiết bị để lấy dấu tâm, bất kể độ rộng của vật bạn muốn đánh dấu. Nó hoạt động bằng cách đặt các chốt chặn ở hai bên của thanh, que, v.v. và xoay thiết bị cho đến khi cả hai chốt chặn chạm vào các cạnh. Hình học đảm bảo rằng lỗ đánh dấu sau đó được căn giữa giữa các chốt chặn. Bạn có thể làm cho khoảng cách giữa các chốt chặn rộng hơn và nhỏ hơn để phù hợp với nhiều loại chiều rộng của bộ phận. Hãy đảm bảo đặt cả hai chốt chặn ở cùng một khoảng cách với tâm, nếu không nó sẽ không cho bạn một dấu tâm chính xác.

Tôi đã tạo ra một vài phiên bản của dụng cụ đo với các kích cỡ lỗ khác nhau ở giữa. Chọn phiên bản phù hợp nhất với bút chì/bút đánh dấu của bạn. Một lỗ quá rộng sẽ cho phép lắc lư quá nhiều khi đánh dấu và đường kẻ sẽ bị lệch tâm vài milimét. Một lựa chọn tốt cho các kích cỡ bút chì khác nhau sẽ là phiên bản "lỗ vát", nơi lỗ chỉ rộng 2mm cho ruột bút chì, nhưng nó được vát cạnh lên trên để vừa với phần còn lại của bút chì.

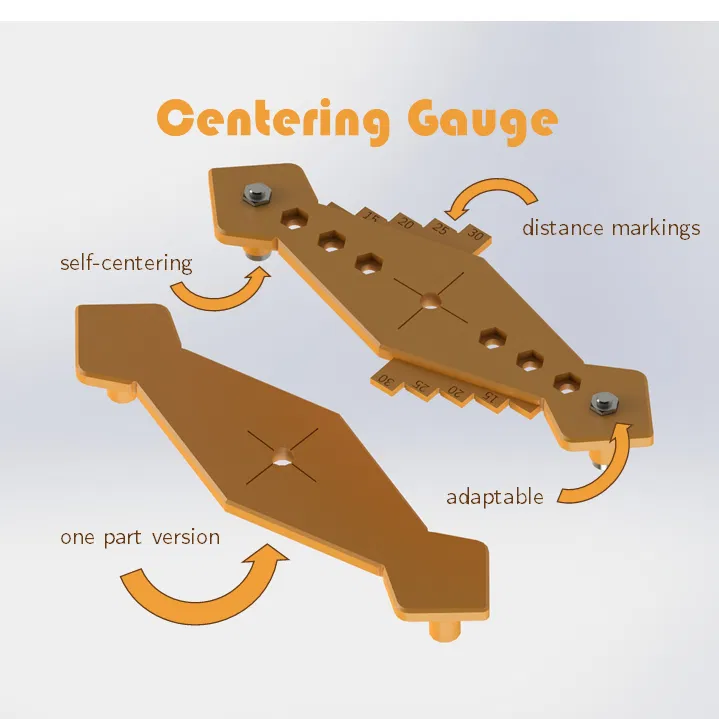

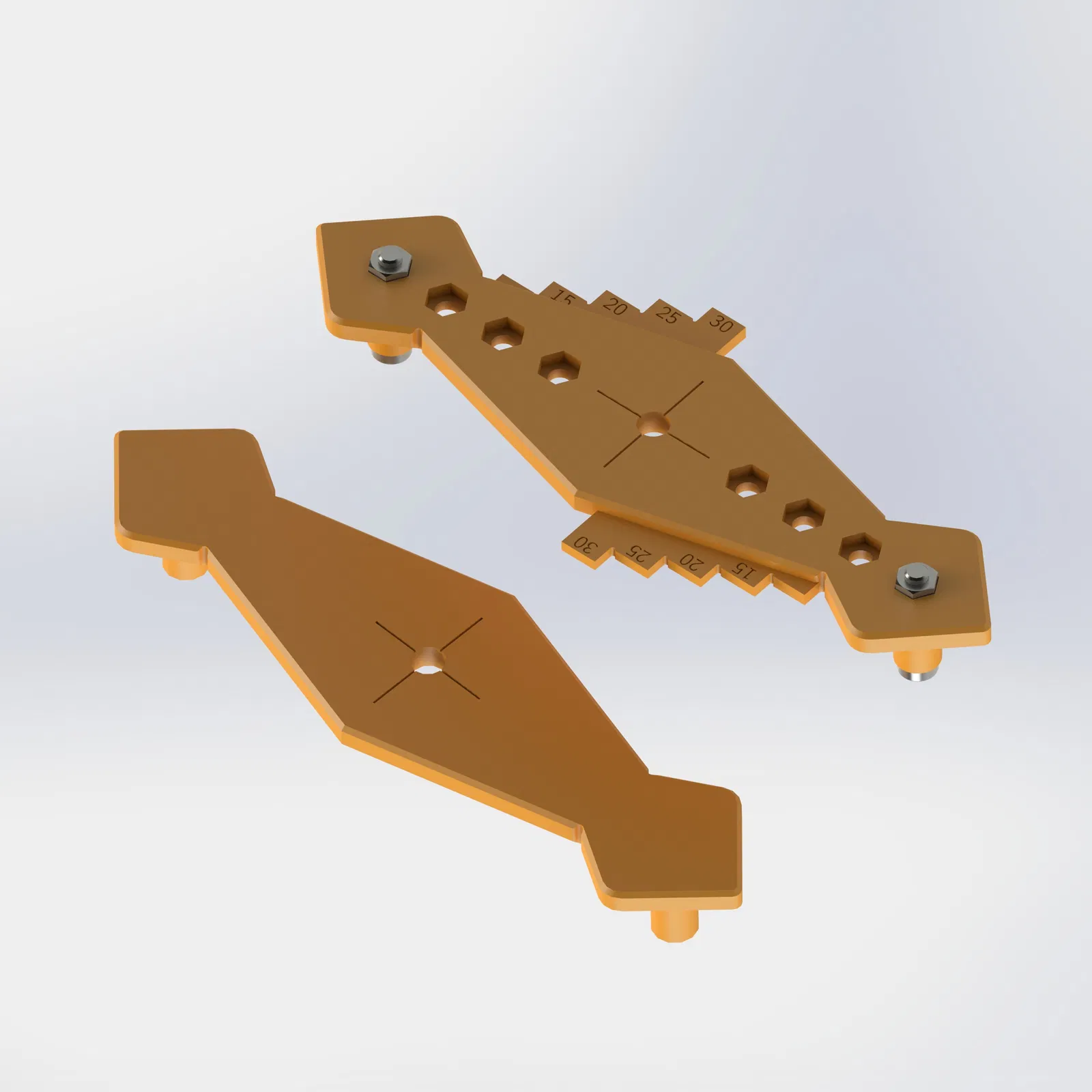

Tôi cũng đã tạo ra một phiên bản chỉ in một mảnh. Chọn phiên bản này nếu bạn không muốn xử lý các bu lông bổ sung cần thiết cho phiên bản thông thường hoặc khi bạn thích nó là một khối thay vì ba phần.

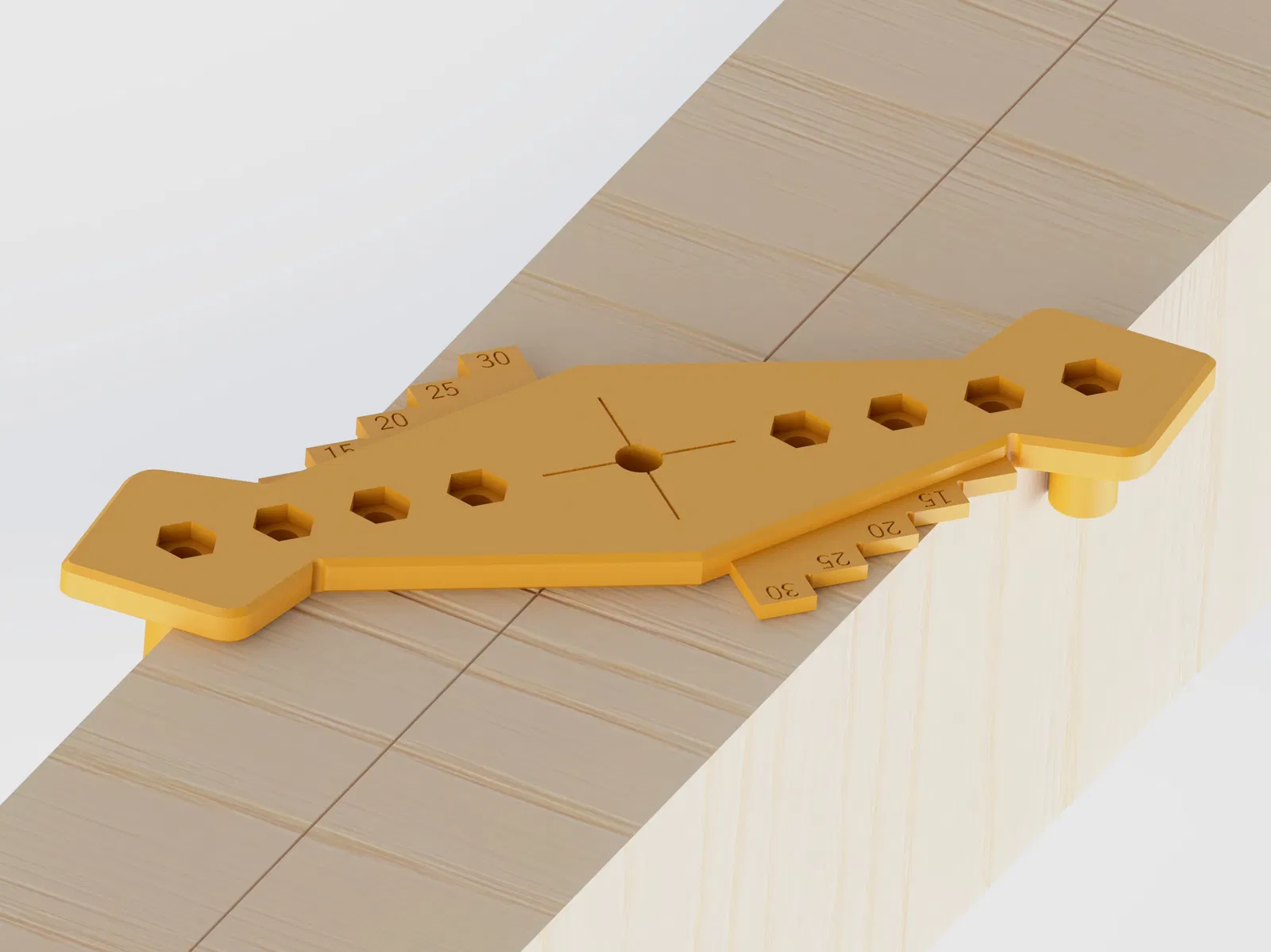

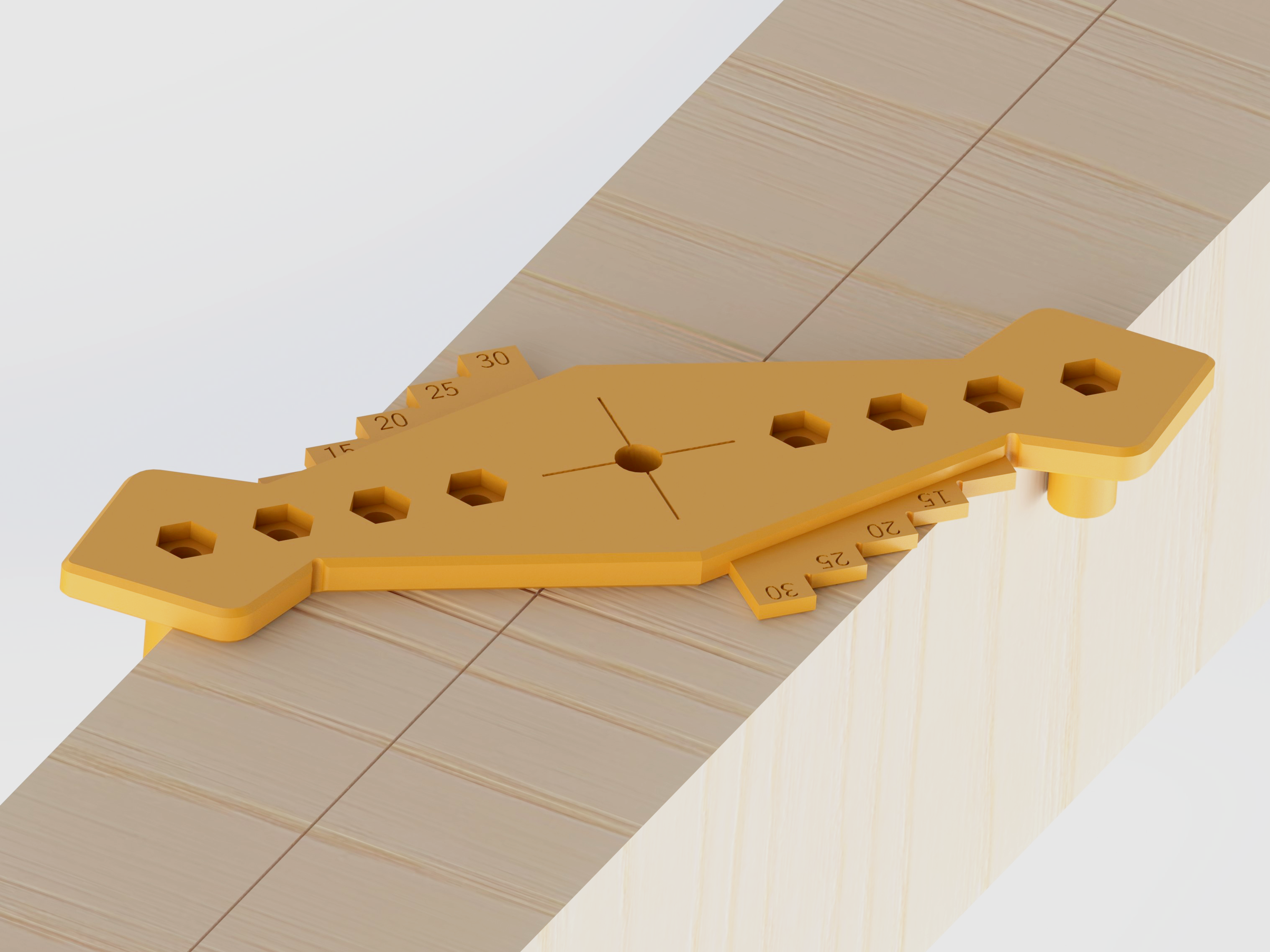

Dụng cụ đo cũng có thể được sử dụng để lấy dấu dọc theo cạnh của vật gì đó ở khoảng cách 15-30mm (theo các bước 5mm) từ cạnh. Để làm điều này, hãy đặt cả hai chốt chặn ở cùng một phía, đặt bút chì hoặc thứ gì đó tương tự ở khoảng cách bạn chọn và trượt dọc theo cạnh. Các tấm đánh dấu khoảng cách cũng cung cấp bề mặt hỗ trợ lớn hơn cho dụng cụ đo nói chung. Các cạnh cũng có thể hữu ích khi đo góc, vì vậy tôi đã tích hợp các góc được sử dụng phổ biến vào thiết kế của các cạnh.

In ấn và lắp ráp

Tôi đã in mô hình này với độ lấp đầy 30% dạng khối và 4 lớp vỏ ngoài để đảm bảo nó không bị biến dạng khi ấn vào một miếng gỗ hoặc vật liệu tương tự.

Nếu bạn muốn điều chỉnh kích thước của mô hình, hãy chọn phiên bản "in một mảnh" không có dấu khoảng cách trên đó và thêm lỗ với đường kính bạn muốn sau đó trong phần mềm cắt (trong Prusa Slicer, bạn có thể sử dụng các thể tích âm để thực hiện việc đó, có các hướng dẫn về nó trên trang web của Prusa).

Một tùy chọn cần xem xét khi in mô hình này cũng là "In lớp vỏ ngoài trước", như cách gọi của nó trong Prusa Slicer. Điều này cũng có thể giúp độ chính xác về kích thước. Nhưng điều này cũng phụ thuộc vào máy in và kinh nghiệm in ấn cá nhân của bạn, nhưng nó có thể đáng xem xét cho một bản in đẹp và chính xác.

Khi bản in của bạn có xu hướng bị cong vênh, hãy sử dụng một vành cho tất cả các bộ phận. Nếu không, bạn chỉ cần sử dụng một cái với các chốt chặn là đủ, vì diện tích tiếp xúc của chúng với bàn in khá nhỏ.

Những thứ bạn cần in:

1 x Dụng cụ đo tâm
2 x Chốt chặn
hoặc
1 x Dụng cụ đo tâm một mảnh

Đo bút bi hoặc bút chì của bạn nếu bạn muốn sử dụng nó để đánh dấu. Rất có thể phần lỗ khoan 7,5mm sẽ là tốt nhất trong trường hợp này. Đảm bảo bút không bị lỏng, vì điều này sẽ làm cho việc đánh dấu không chính xác.

Lắp ráp

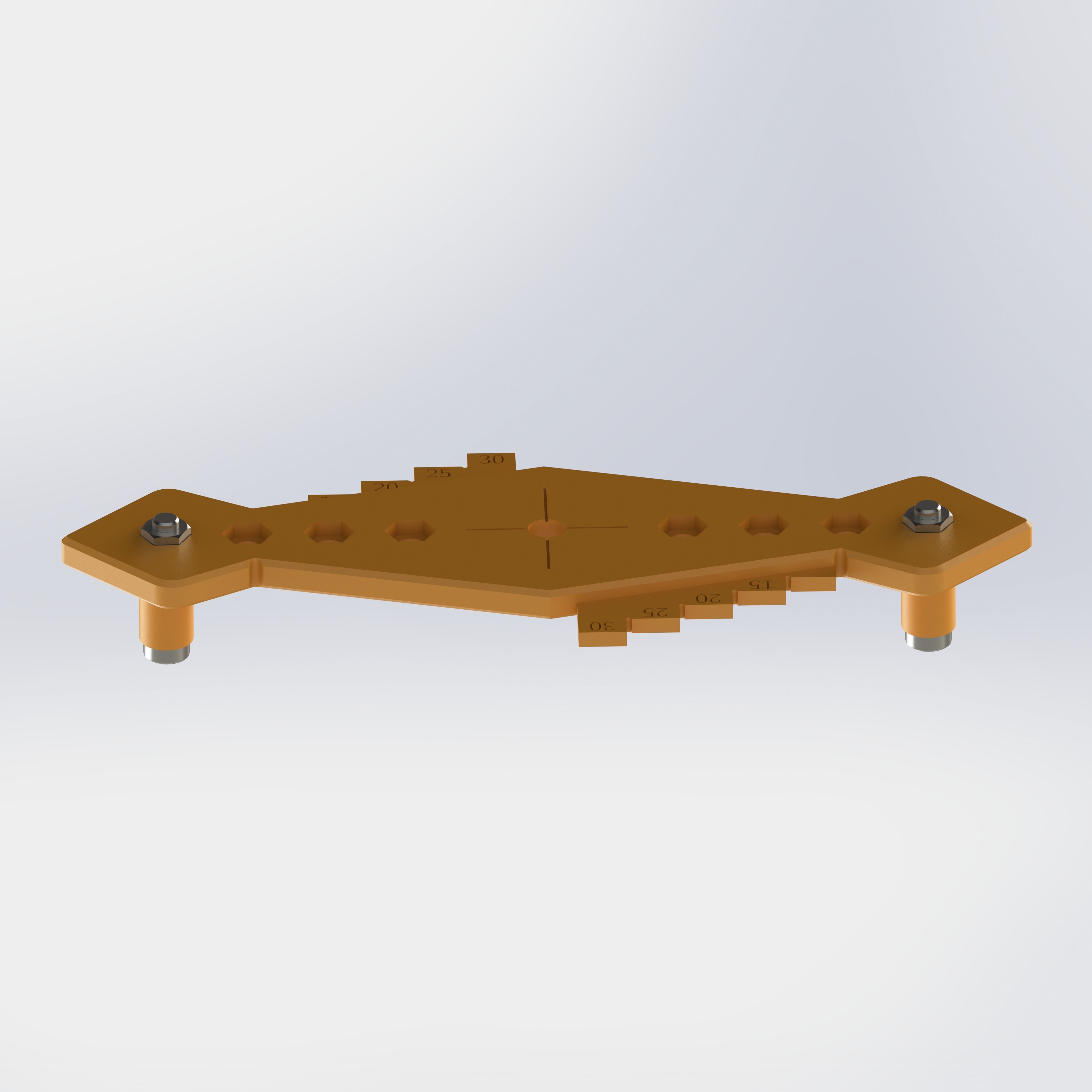

Để lắp ráp, bạn sẽ cần hai bu lông lục giác M5x25 cho các chốt chặn (và tất nhiên là các đai ốc phù hợp).

Về mô hình

Tôi đã tạo phiên bản dụng cụ dẫn hướng khoan tâm tự động này cho những người chỉ muốn sử dụng nó để lấy dấu tâm đẹp. Nó mỏng hơn nhiều và do đó cần ít sợi in hơn. Ngoài ra, bộ phận chính chỉ bao gồm một mảnh có lỗ thay vì một hệ thống để lắp các bộ phận chèn khác nhau cho các mũi khoan khác nhau, như với dụng cụ dẫn hướng khoan.
