Compact Self Centering Guide – Thước canh tâm nhỏ gọn

Mình đã upload phiên bản v2 của thước canh tâm (centering gauge) có vạch đo khoảng cách, với số to hơn 50% và giờ được khắc lõm thay vì đùn nổi ra ngoài. Cách này sẽ giúp nhìn rõ hơn và in dễ hơn kha khá. Bạn có thể xem tại . Cảm ơn mọi người đã làm thử và để review/feedback!

Chi tiết

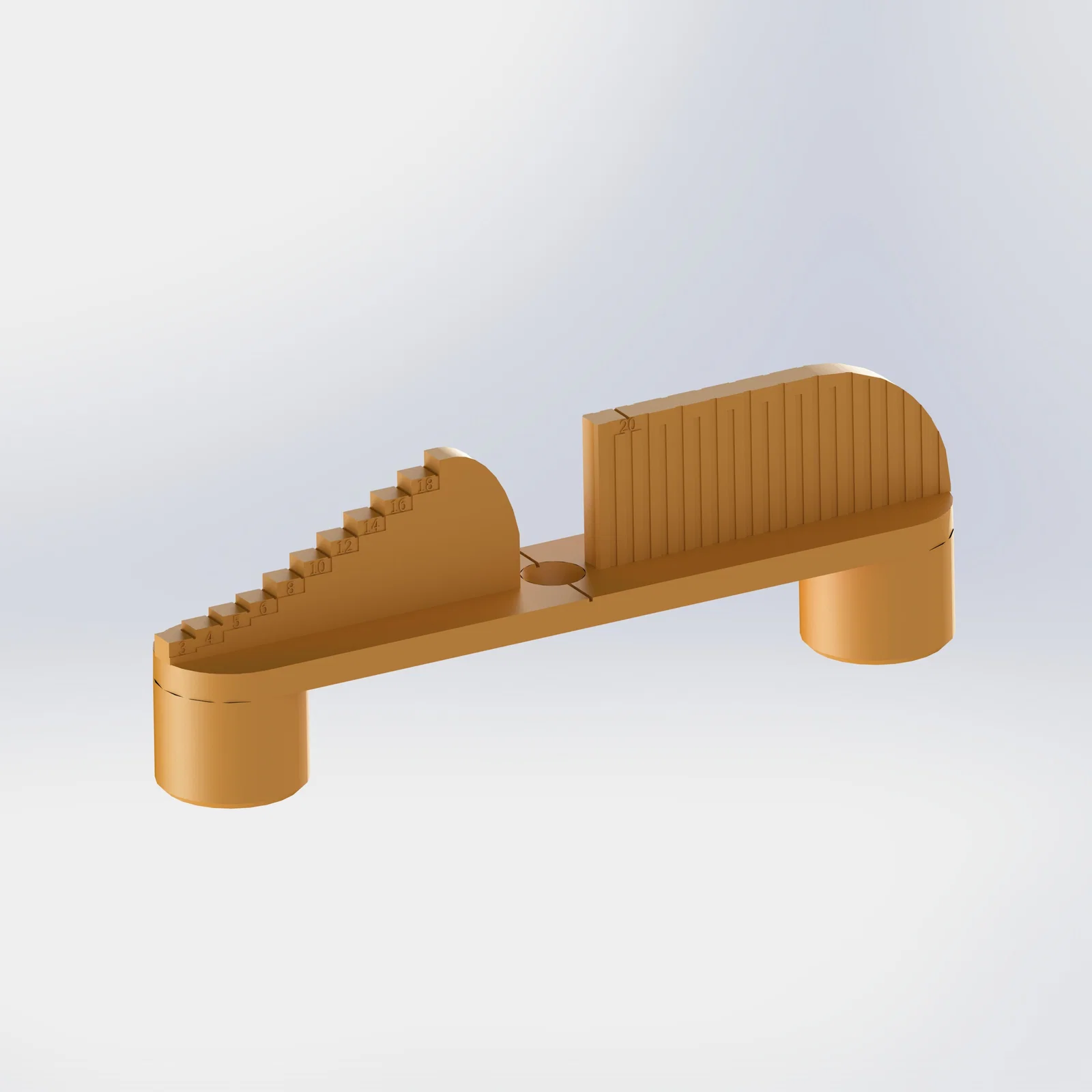

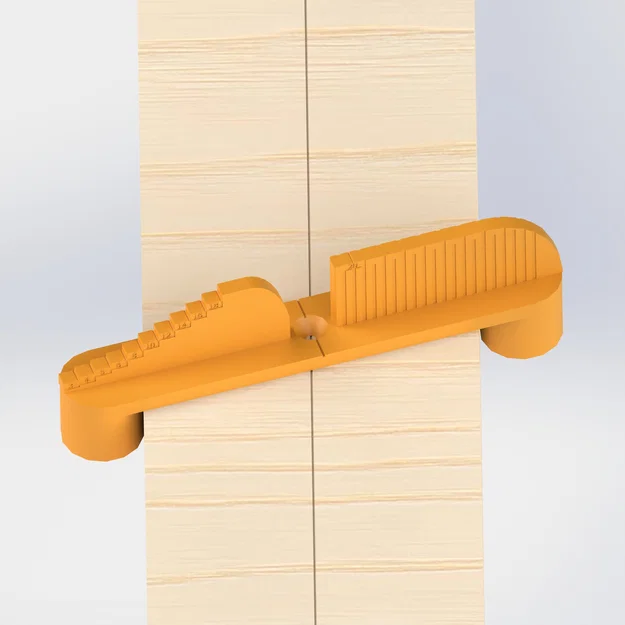

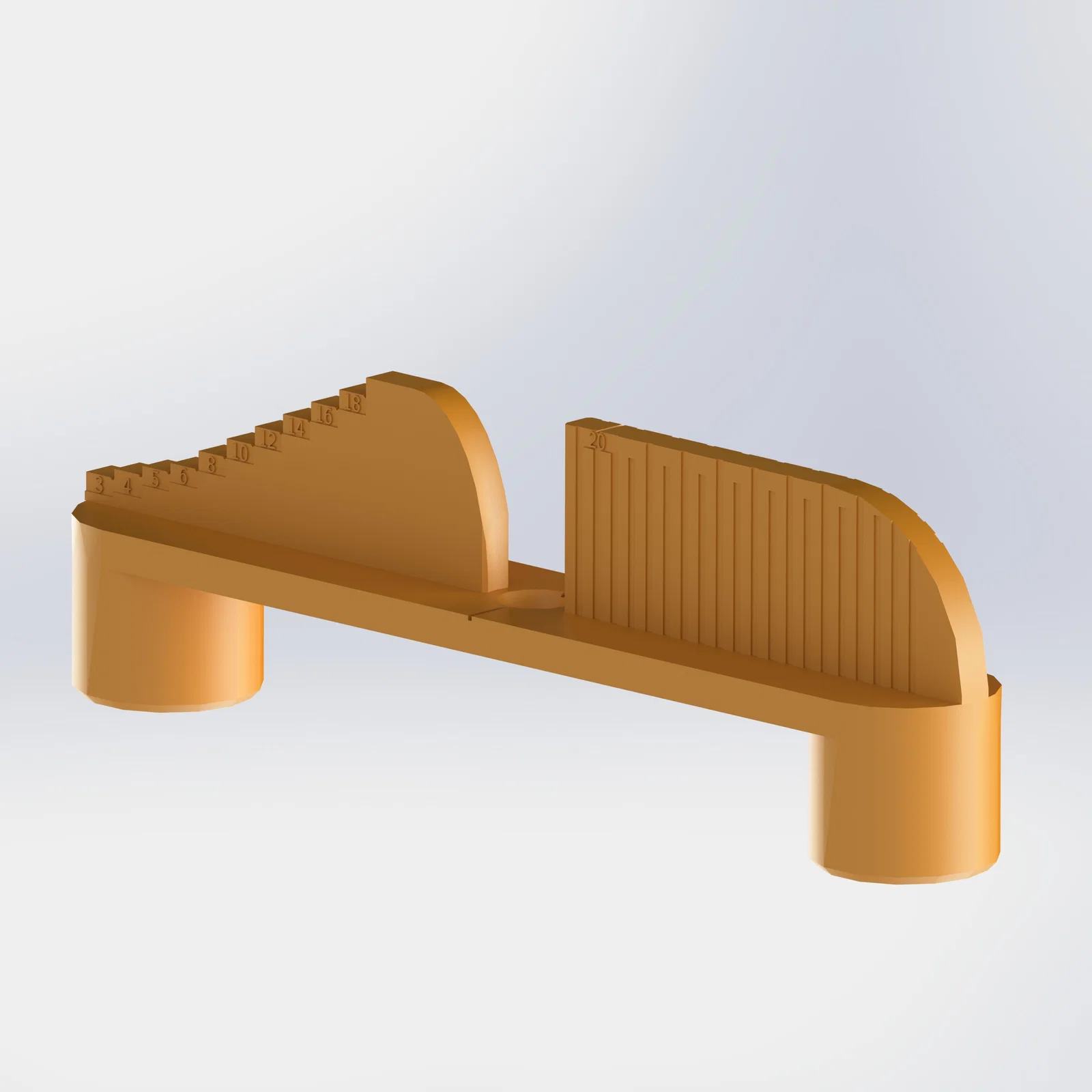

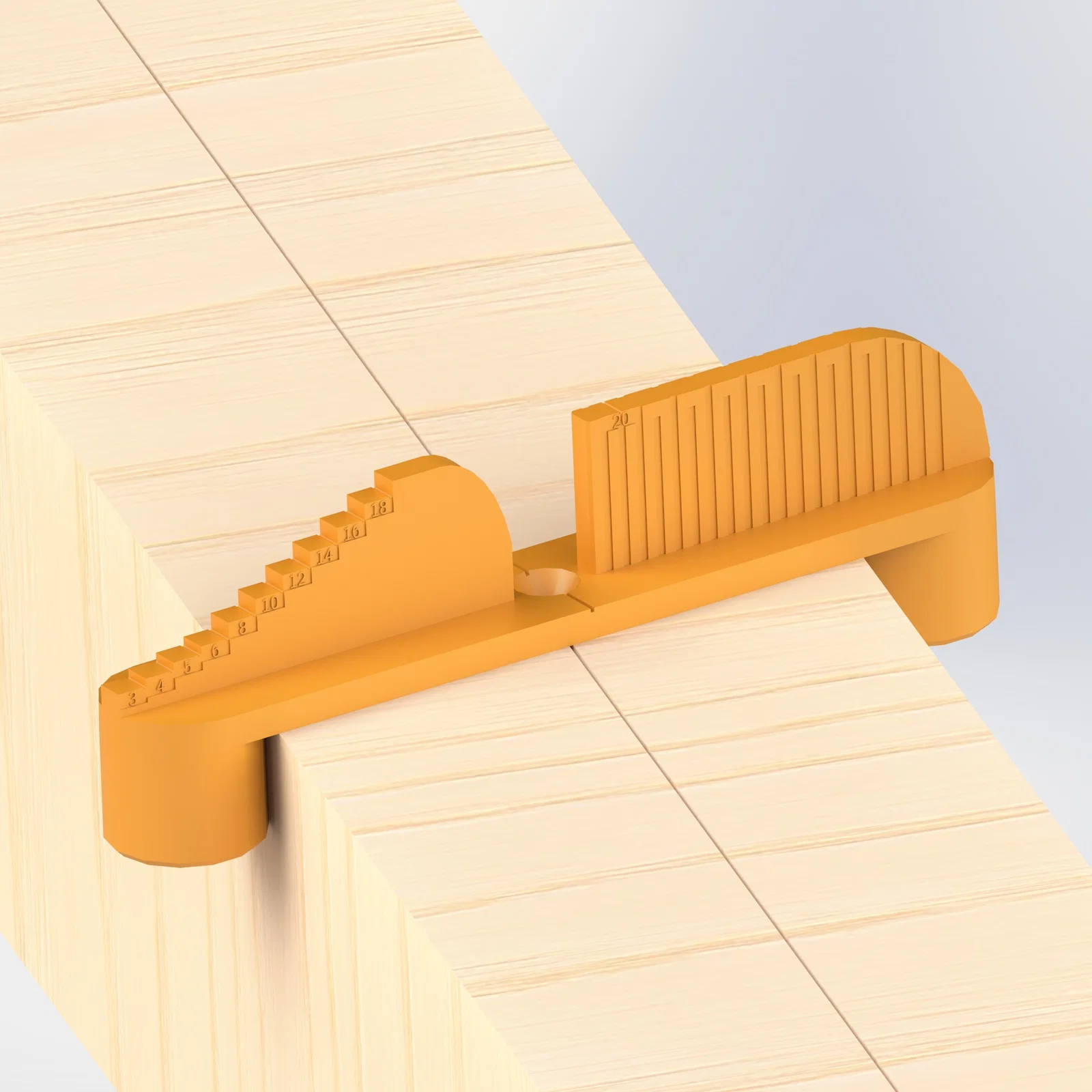

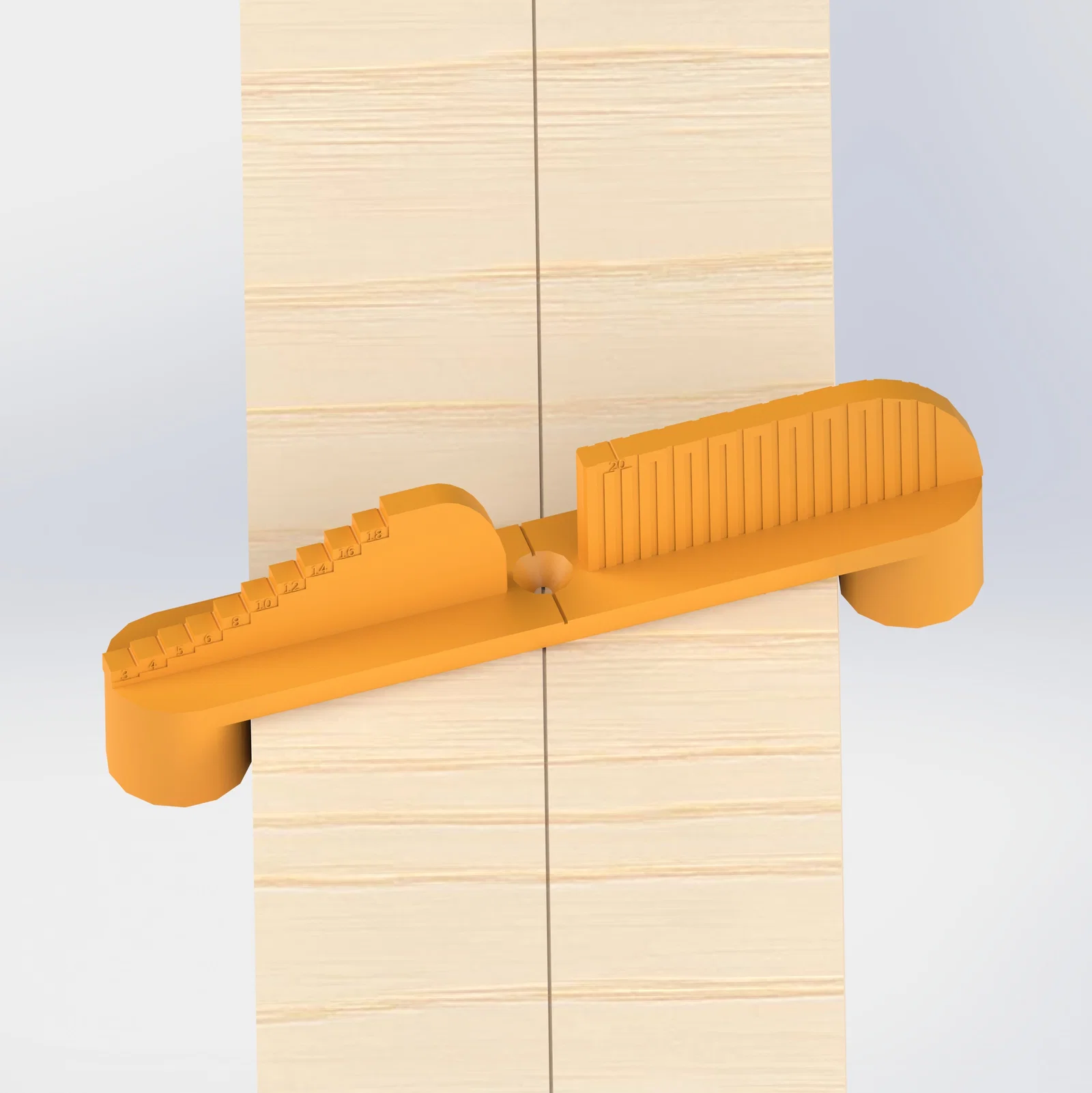

Đây là một dụng cụ nhỏ gọn để lấy dấu đúng ngay chính giữa, bất kể bề rộng của món bạn cần đánh dấu (tối đa 80mm). Cách dùng là đặt hai “chân” của dụng cụ ôm hai bên của thanh gỗ/thanh kim loại… rồi vặn dụng cụ cho tới khi cả hai bên đều chạm cạnh. Hình học của thiết kế đảm bảo lỗ đánh dấu sẽ nằm chính giữa hai chân.

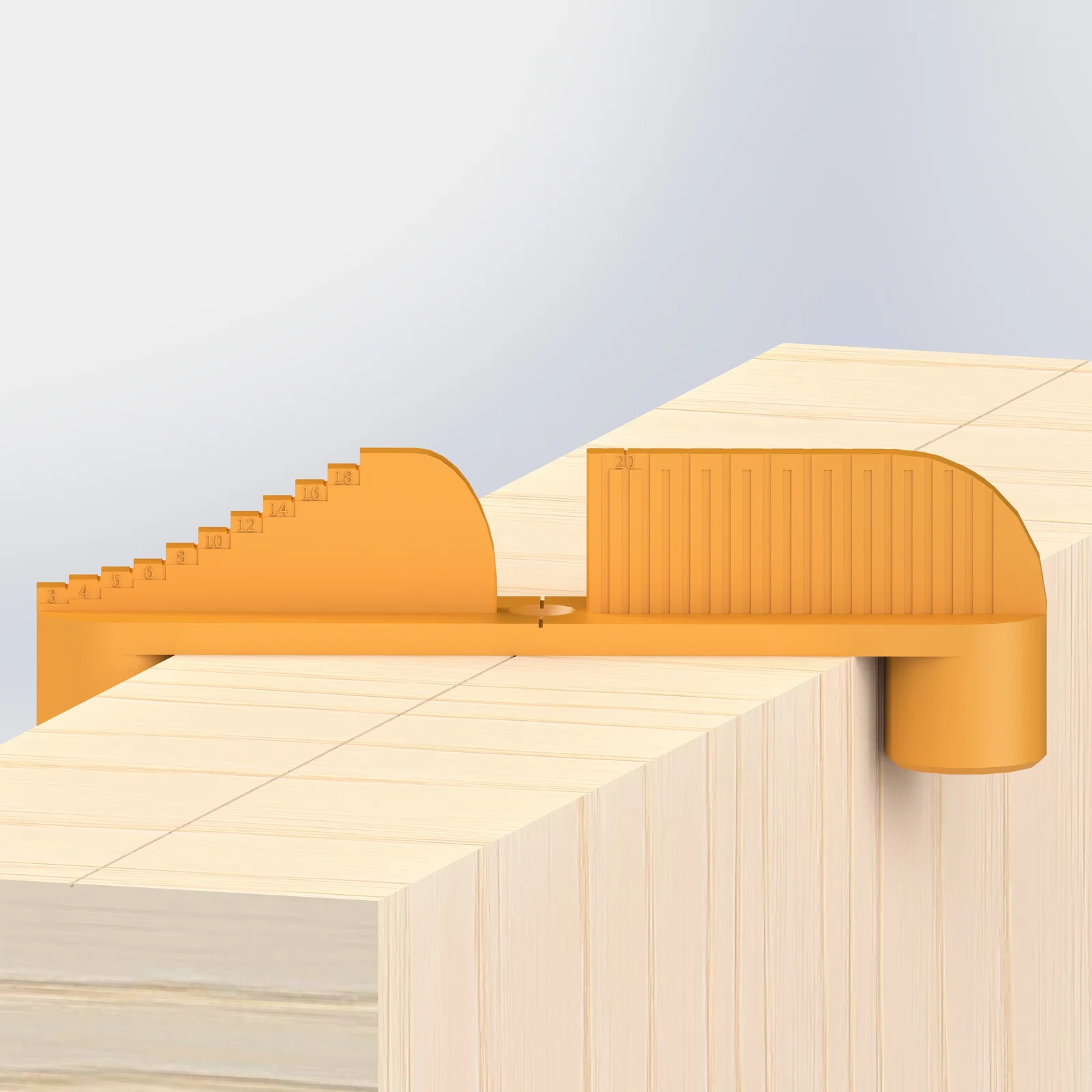

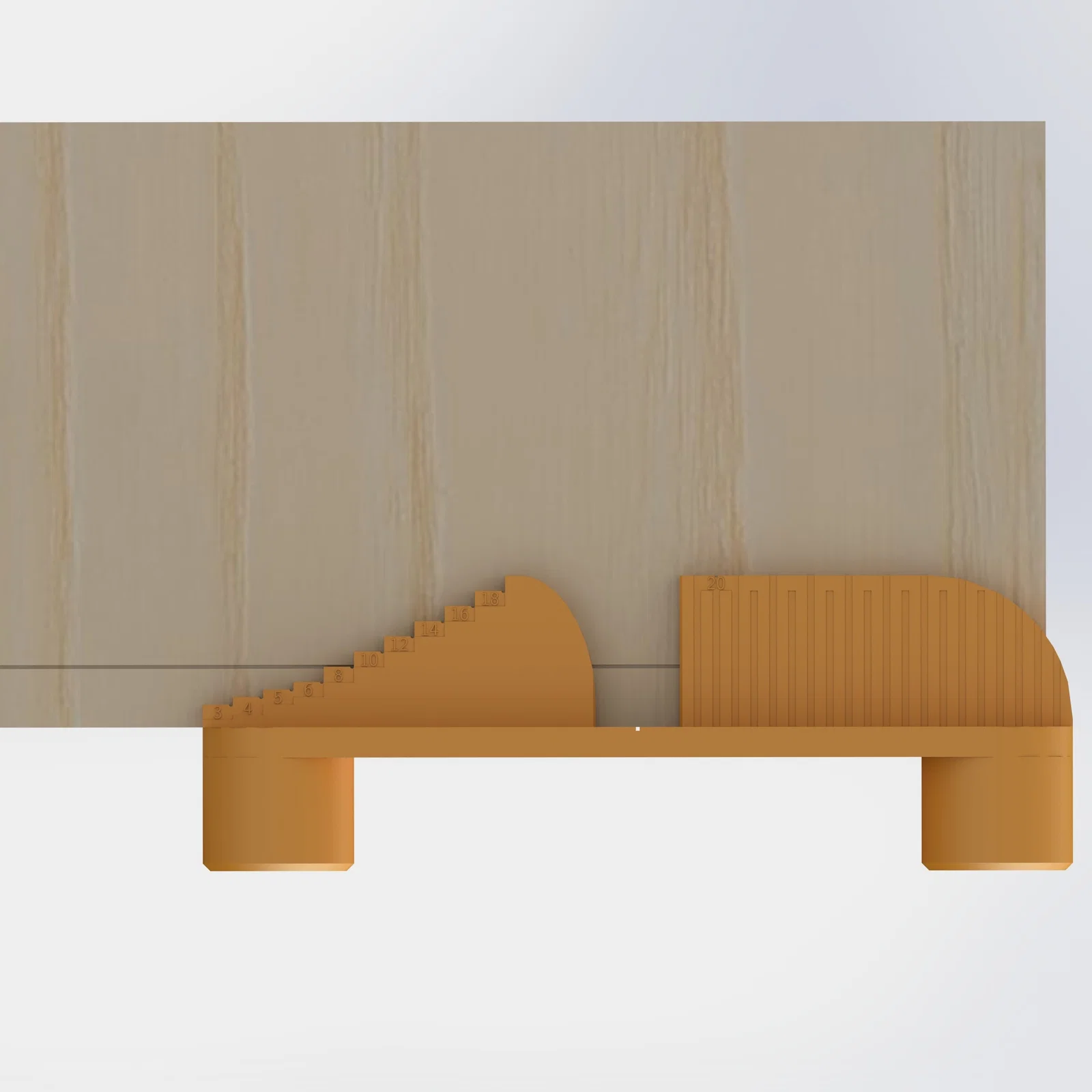

Thước này cũng có thể dùng để lấy dấu dọc theo mép vật ở khoảng cách 3–20 mm tính từ mép. Để làm vậy, xoay thước 90° và canh sát theo mép (như trong hình), đặt bút chì hoặc vật tương tự ở khoảng cách bạn muốn rồi kéo trượt dọc theo mép.

So với phiên bản khác mình làm trước đó, bản này gọn hơn và chỉ gồm 1 chi tiết.

In 3D và lắp ráp

Khi in, mình khuyên dùng 4 perimeters và 30% cubic infill để tăng độ cứng cho thước. Để các con số trên vạch khoảng cách ra đẹp và rõ, theo mình layer height 0.1mm là điểm “ngon” nhất. Bạn cũng có thể dùng height range modifier trong Prusa Slicer để giảm thời gian in mà vẫn giữ số sắc nét: mình sẽ để layer height 0.2mm cho tới ngay bề mặt trên của phần ngang của thước, rồi chuyển sang 0.1mm cho phần còn lại.

Nếu bạn không cần hoặc không muốn phần vạch khoảng cách và tay cầm phía trên, bạn có thể lật ngược model lại và hạ phần xuống trong slicer cho tới khi mặt phẳng trên cùng nằm ngang với printbed. Mình cũng đã upload sẵn một project Prusa Slicer cho cách này.

Một tuỳ chọn đáng cân nhắc khi in là “Print external perimeter first” (trong Prusa Slicer). Cách này có thể giúp độ chính xác kích thước tốt hơn. Tuy nhiên còn tuỳ máy in và kinh nghiệm in của bạn, nhưng nếu muốn bản in đẹp và chuẩn thì cũng đáng thử.

Về model

Mình làm phiên bản này từ thước canh tâm trước đó cho những ai cần một dụng cụ gọn và in nhanh hơn. Nếu bạn chủ yếu dùng cho woodworking, nó sẽ kẹp được các thanh rộng tới 80mm. Nếu bạn cần loại lớn hơn, bạn có thể xem model này, vì nó dùng được với các chi tiết/thanh rộng hơn.
