LED Riser cho BambuLabs X1C

Hiện giờ đã có khá nhiều khung LED-Riser cho BambuLabs X1C rồi. Vậy nên đây là điểm làm phiên bản của mình khác biệt:

• chừa thêm khoảng trống phía trên cho ống bowden, để sợi filament (hy vọng) không còn bị gãy ở extruder khi bị kéo ngược lại
• dành cho LED strip bản 10 mm
• bạn cần 4 đoạn LED strip dài 300 mm
• không cần bẻ cong LED strip. Các góc sẽ nối bằng dây
• ở các góc có chỗ để giấu dây
• có rãnh để trượt LED strip vào, nên không cần keo. LED sẽ không rớt ra.

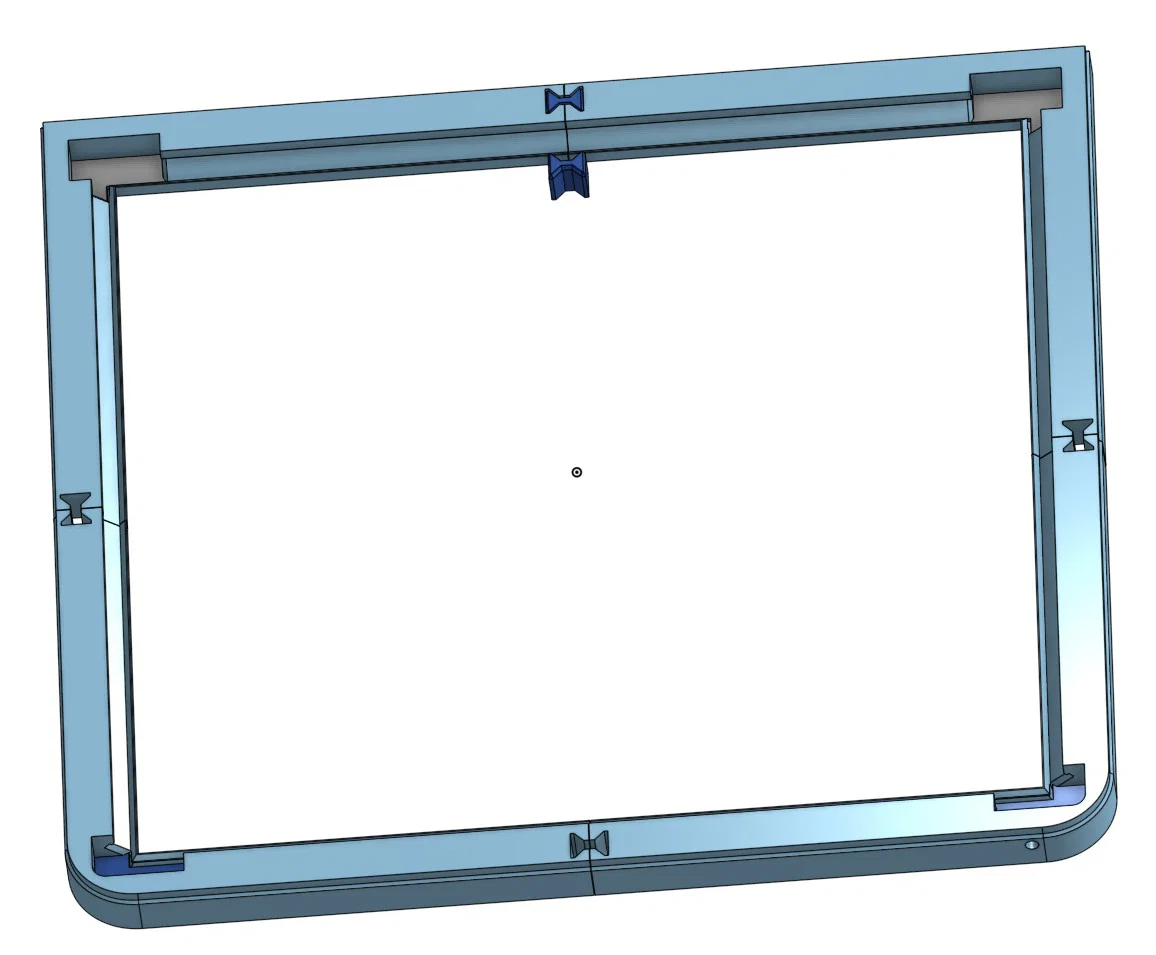

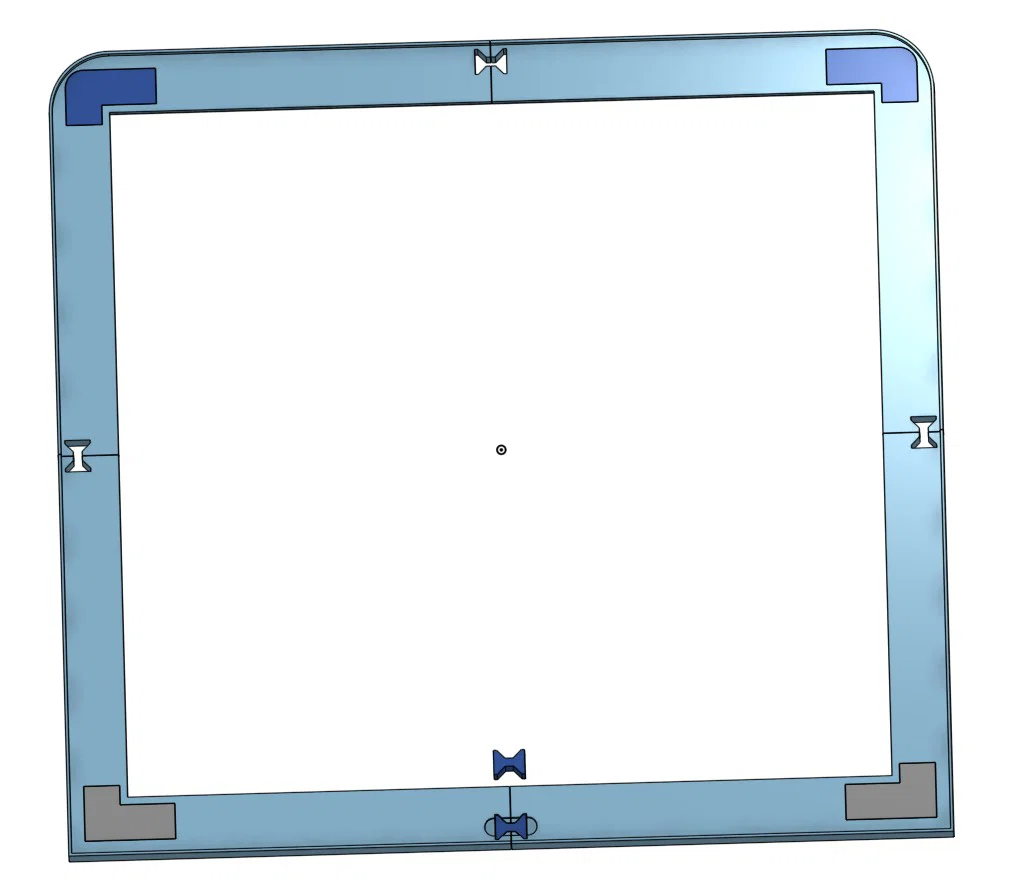

• 4 phần khung được nối bằng kiểu “X-dowel”. Nên nếu máy/in vật liệu của bạn khác mình, bạn chỉ cần chỉnh cái dowel cho vừa. Không cần in lại cả khung.

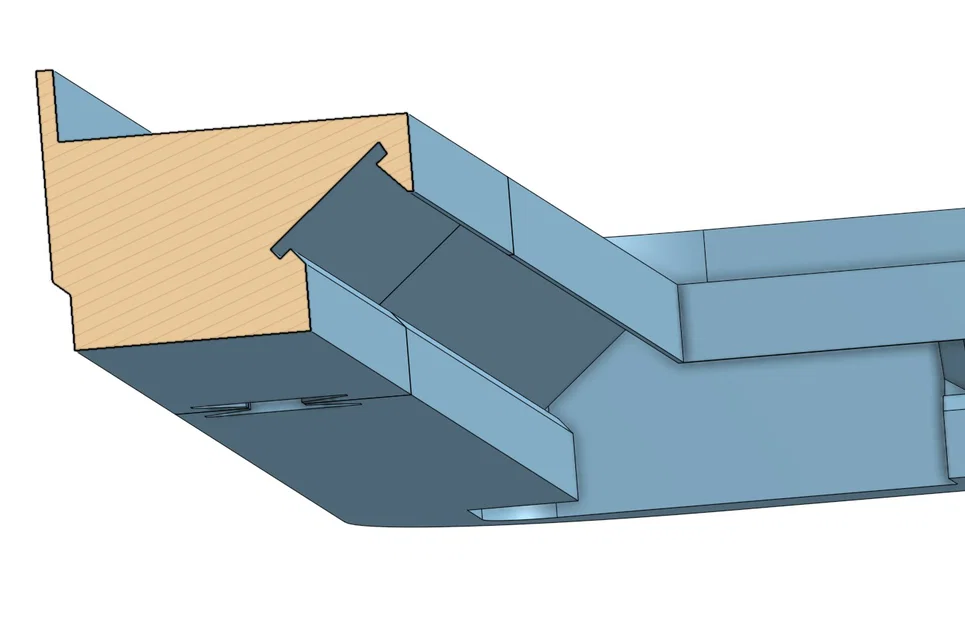

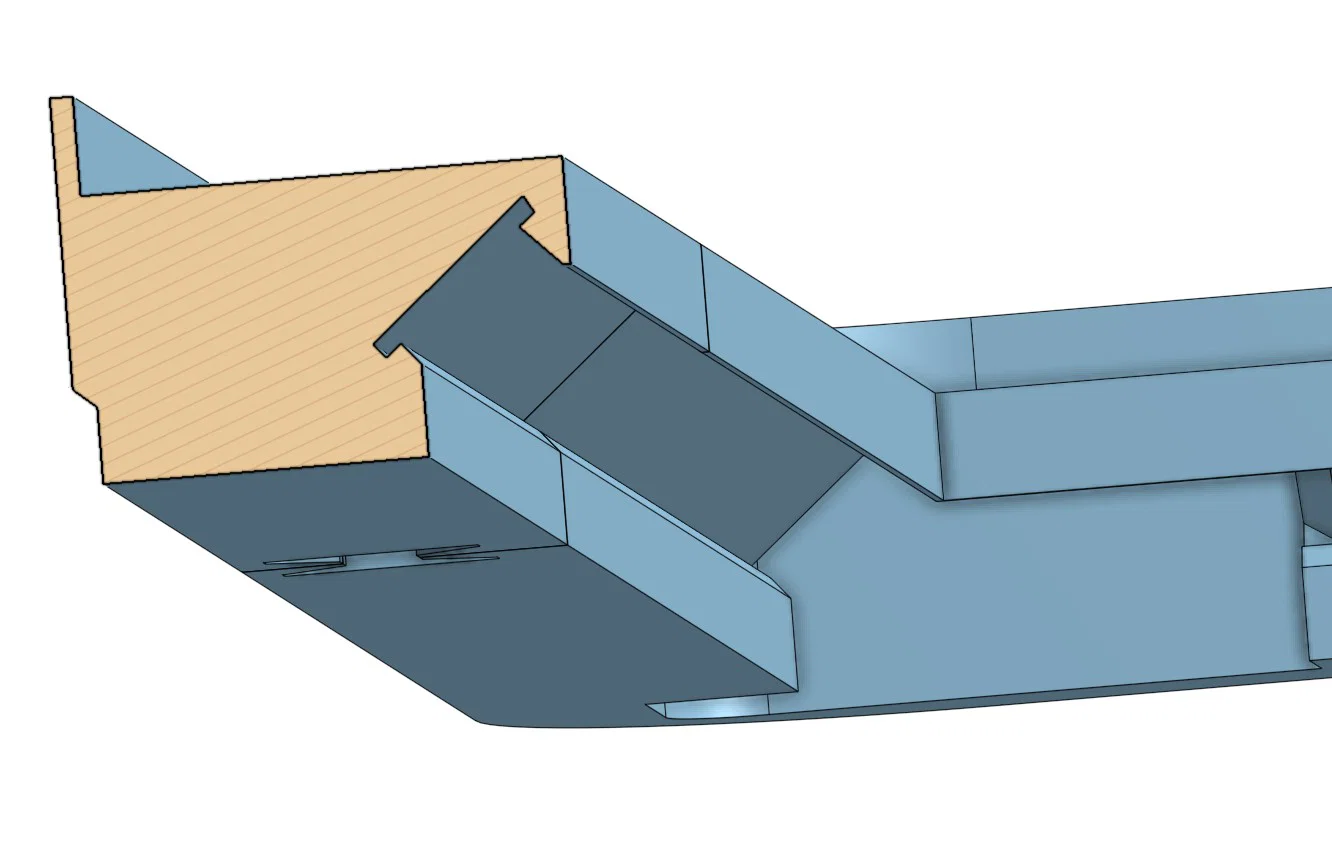

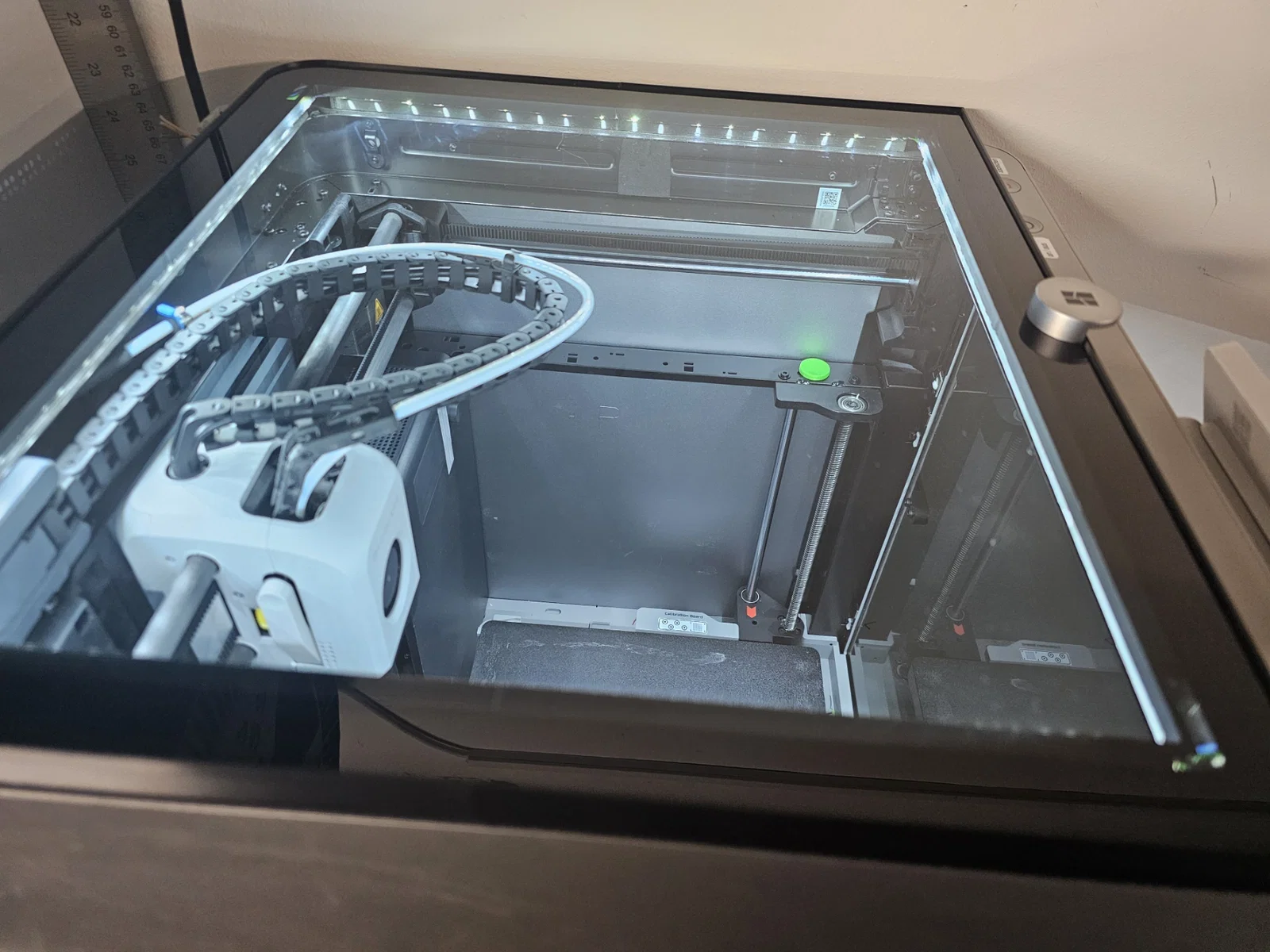

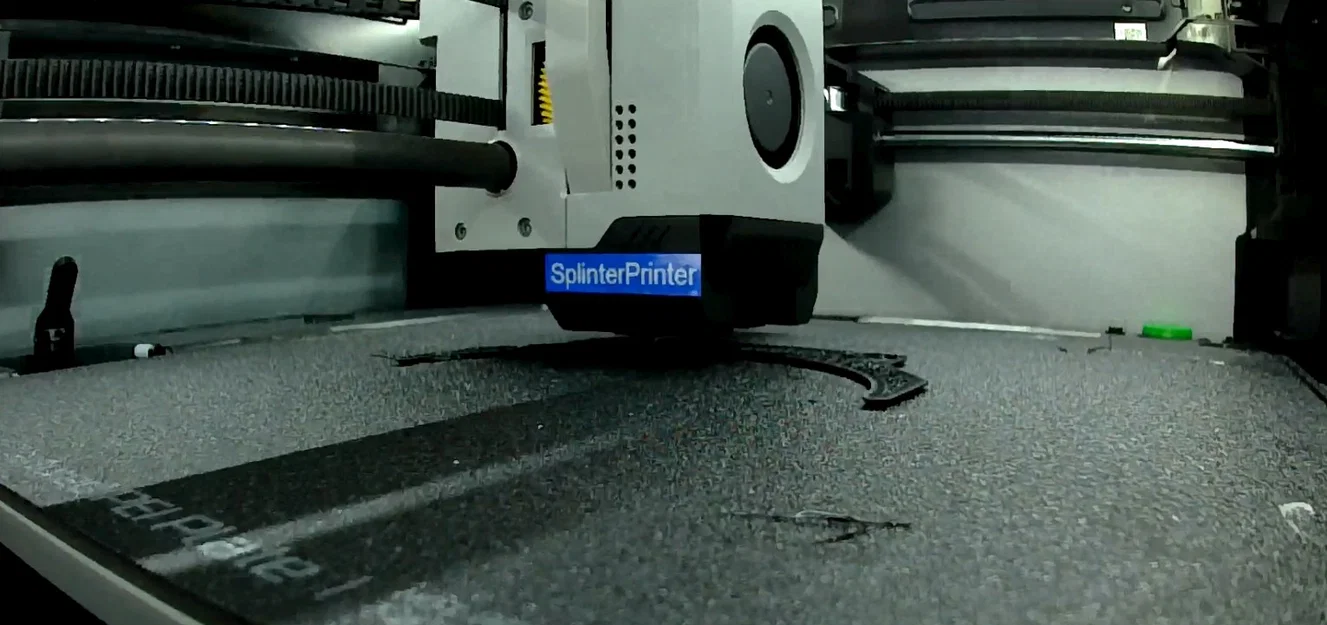

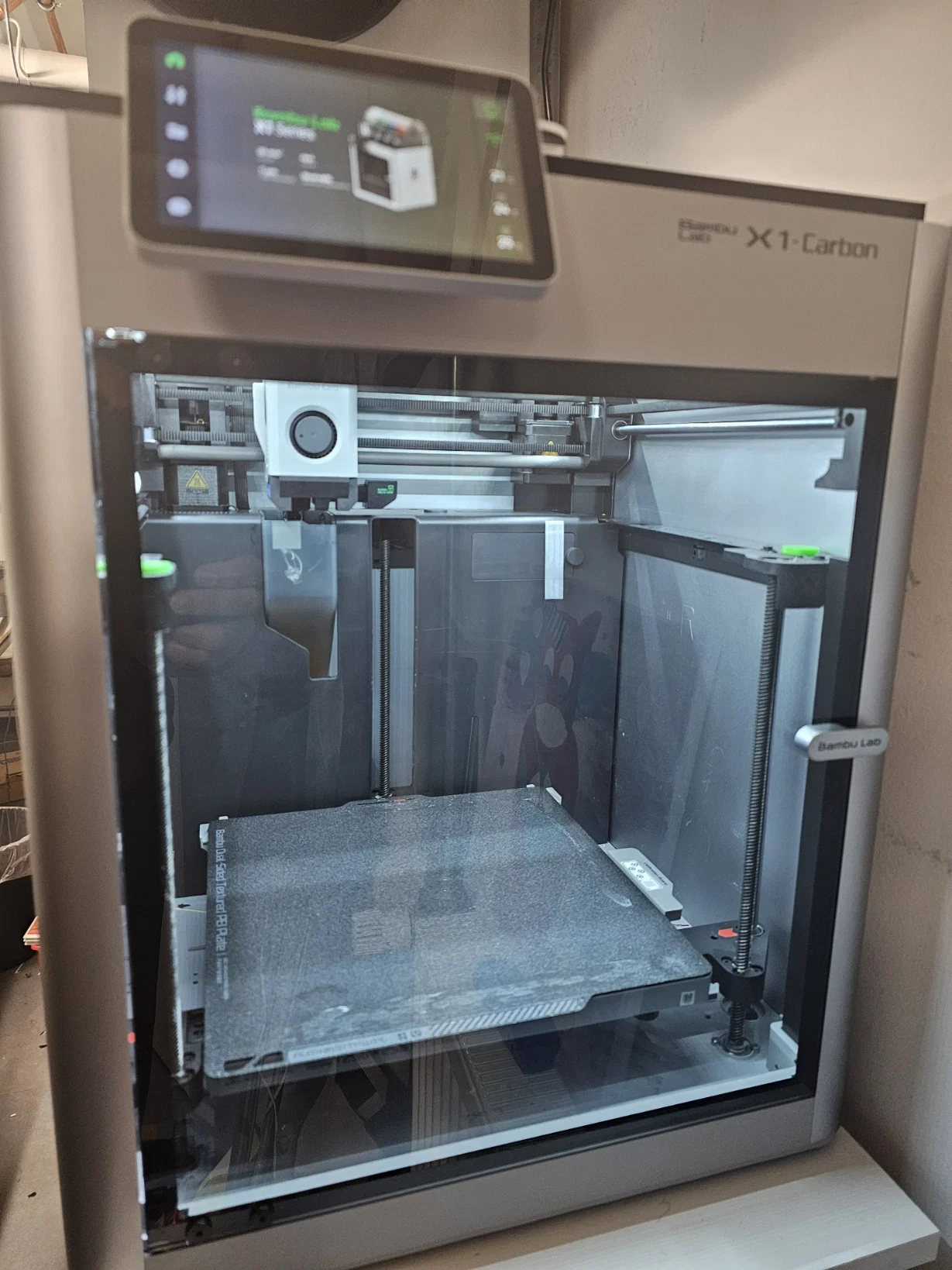

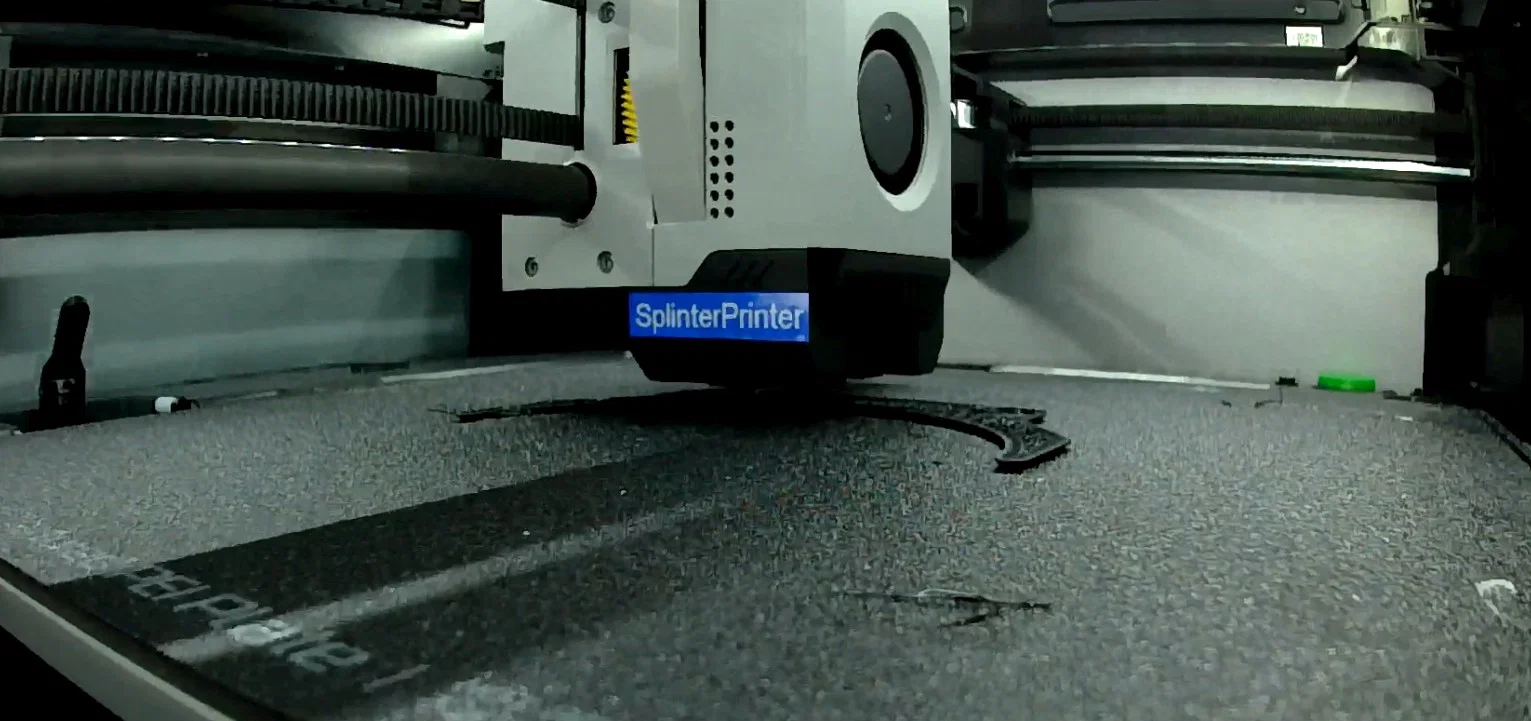

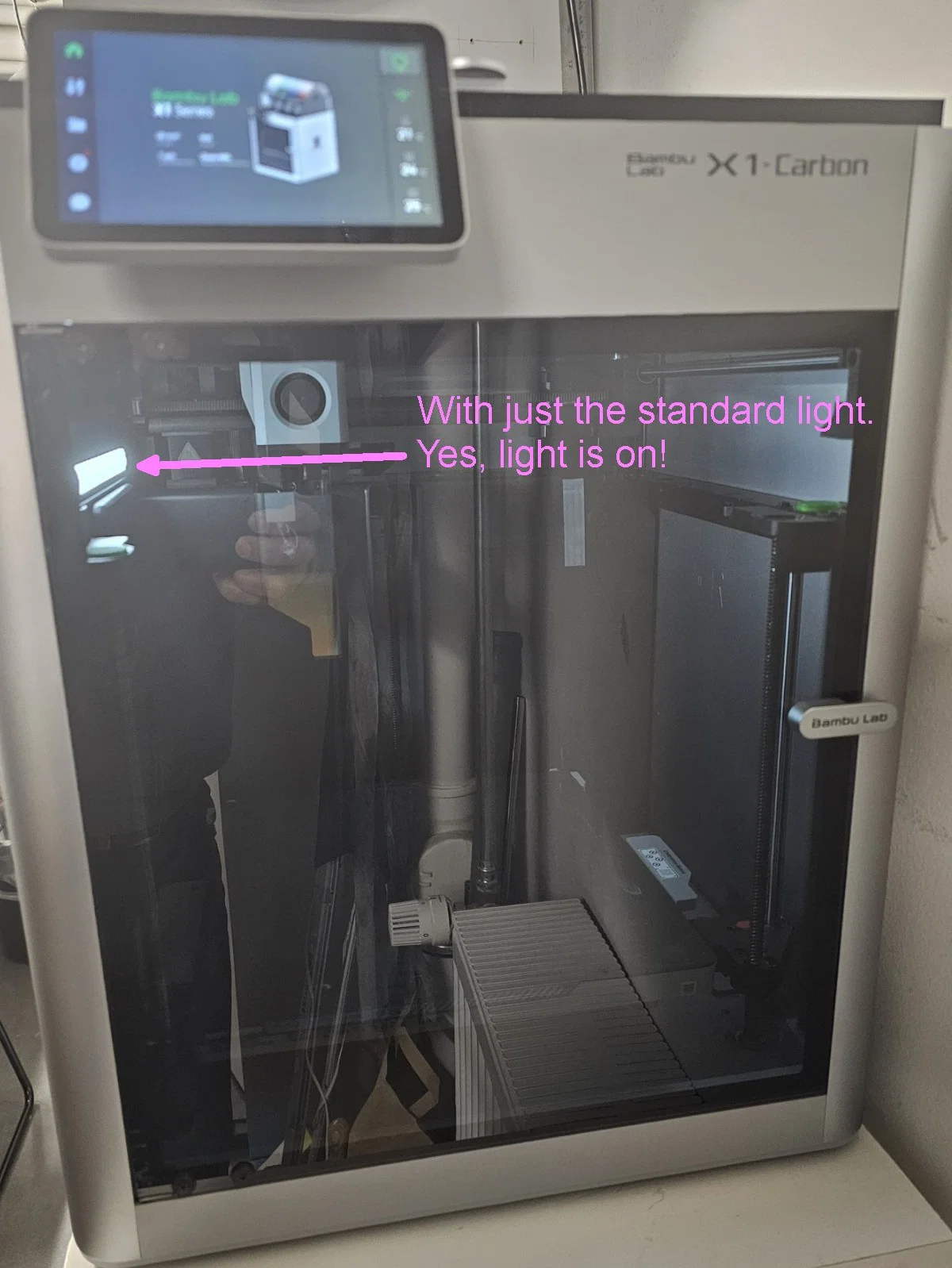

• LED được lắp hơi chúc xuống, nên ánh sáng sẽ thiên về chiếu gián tiếp
• tối ưu cho việc in. Dù vẫn cần support nhưng gỡ ra rất dễ
• có thể dán thêm mút xốp (foam rubber) dày 2 mm để đệm mềm cho tấm kính trên
• mình đã public toàn bộ model trên OnShape, nên bạn có thể tự chỉnh sửa theo ý

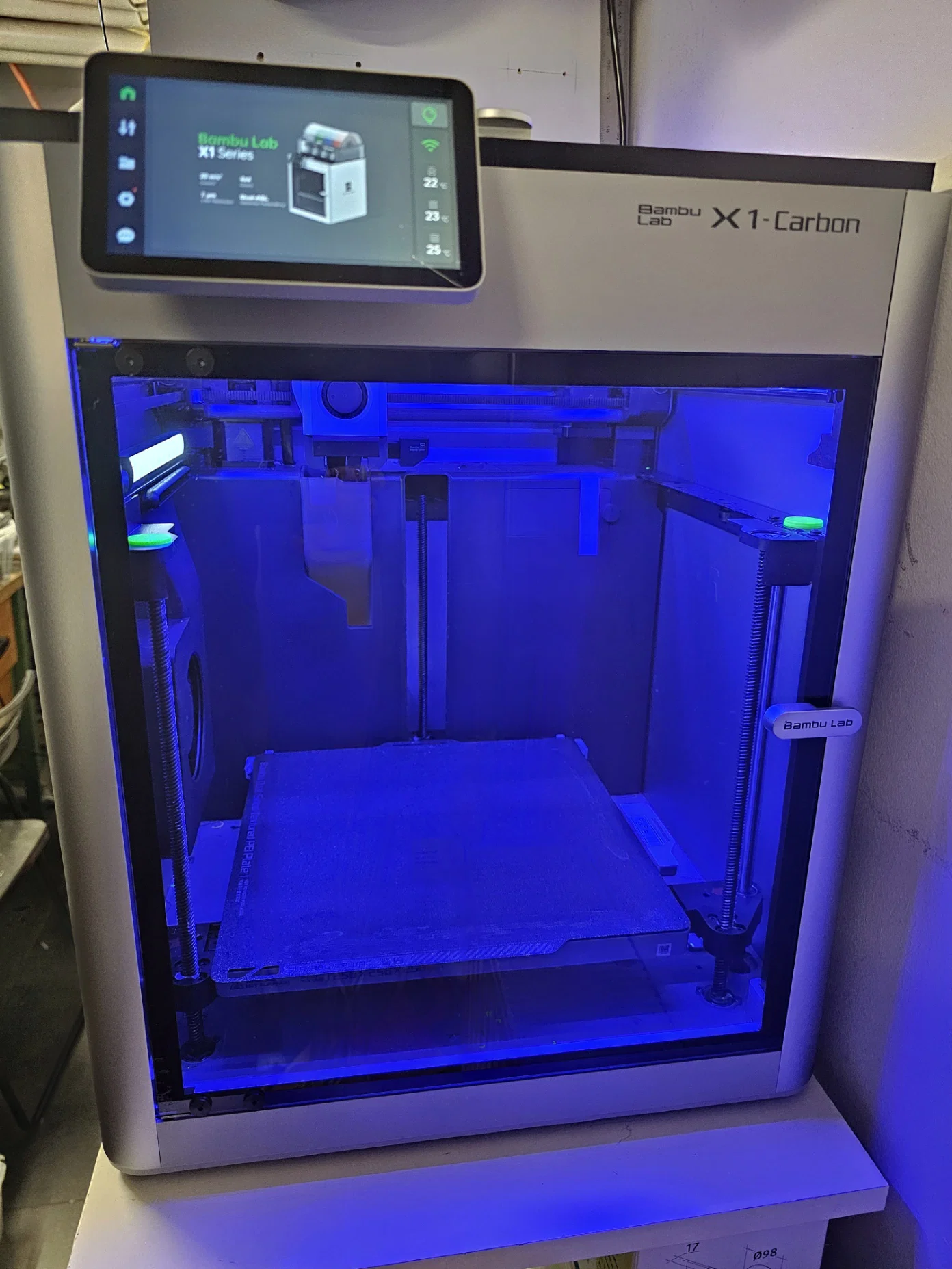

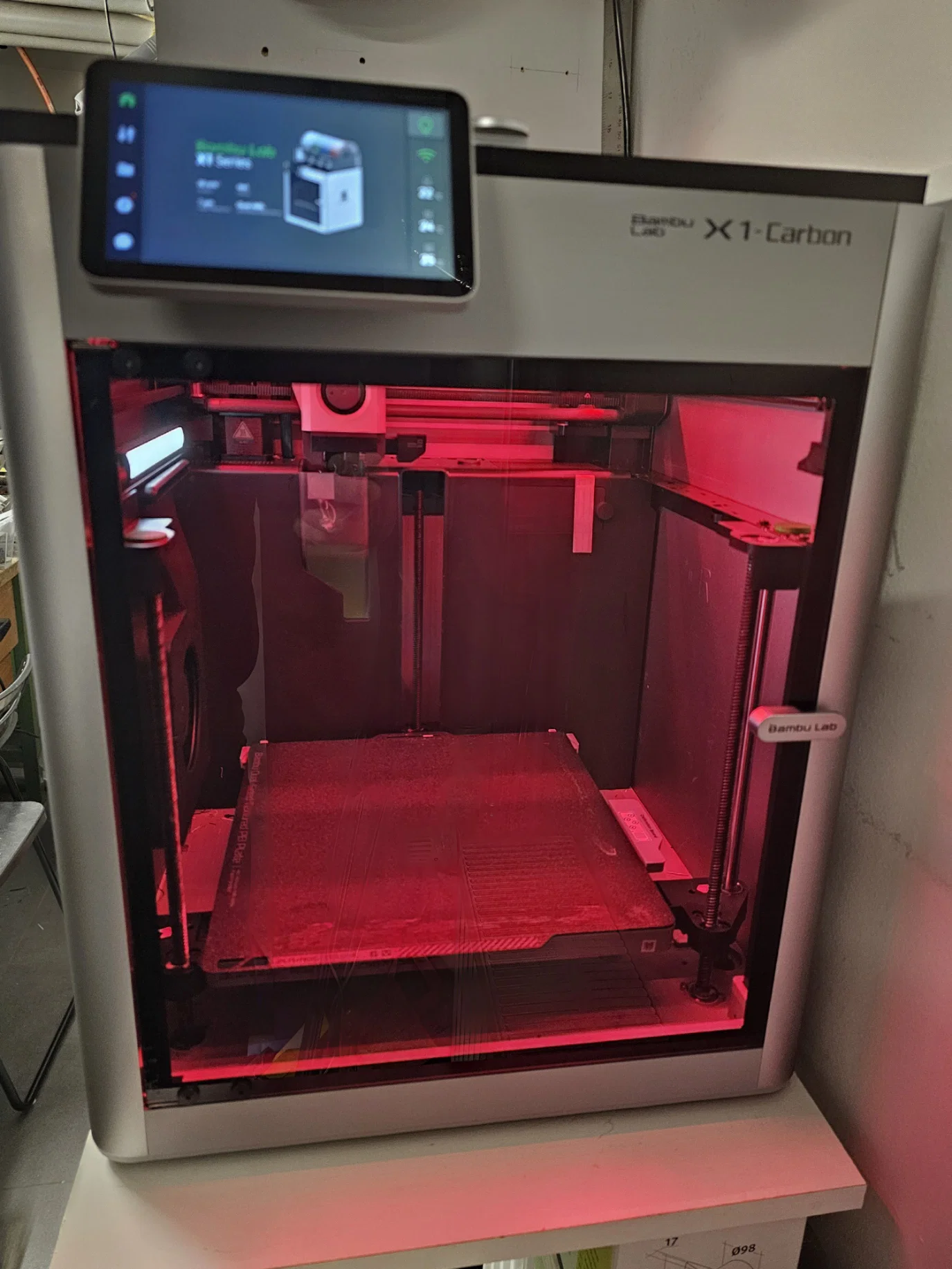

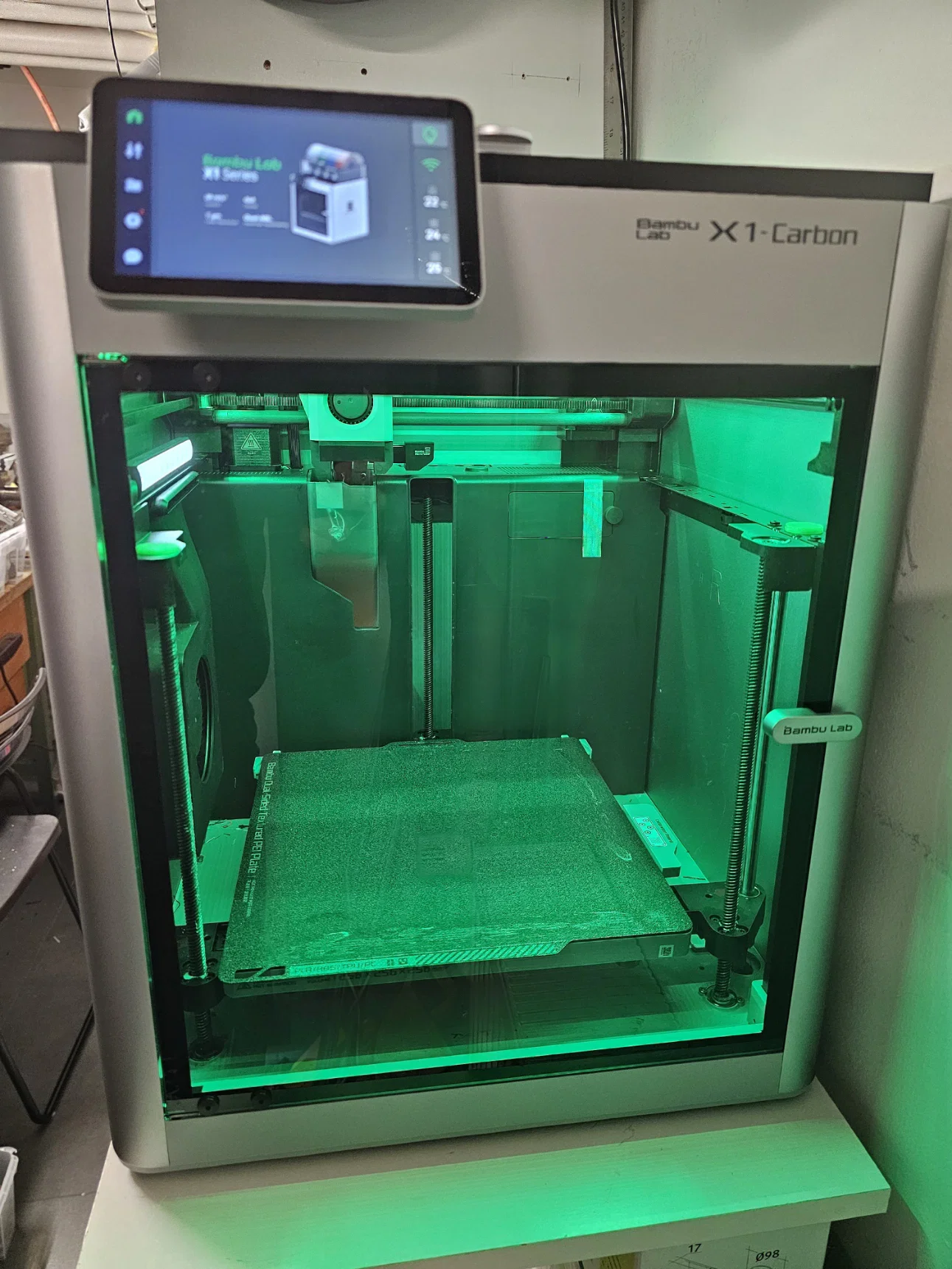

• BLLED-controller kết nối wireless với máy in và hiển thị màu theo trạng thái của máy

Bạn sẽ cần:

• 4 phần khung đã in (mình dùng PETG)
• 4 cái X-dowel (3 cái dài thường và 1 cái ngắn)
• 4 nắp để che các lỗ khoét ở góc (nơi giấu dây)
• 4 đoạn LED strip, mỗi đoạn dài 300 mm, bản rộng 10 mm

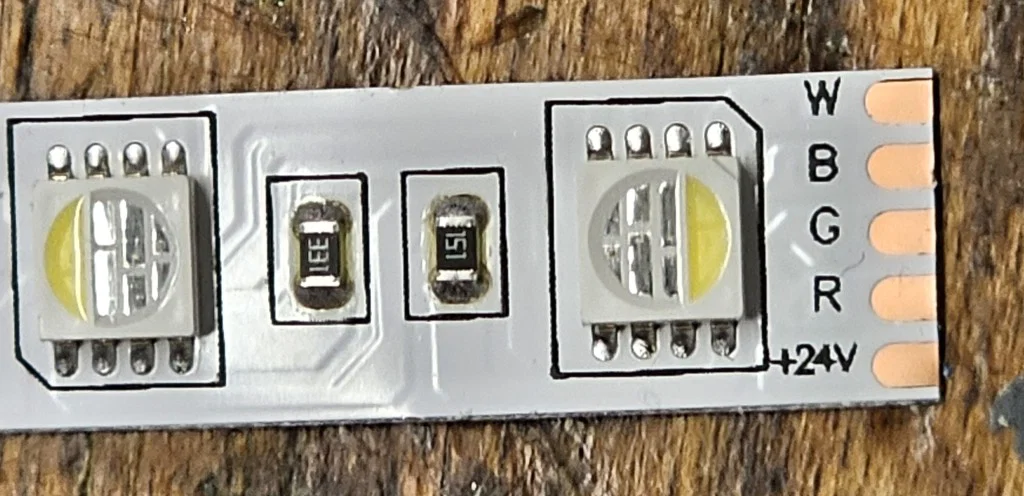

  Mình dùng loại 4in1 RGBCW, 24V, IP20
  (https://www.ebay.de/itm/224047212379?var=523055987018)
• foam rubber dày 2 mm (thường bán ở khu đồ thủ công trong cửa hàng vật liệu/đồ xây dựng) (Moosgummi-Blätter aus dem Bastelbereich)
  (https://www.obi.de/weiteres-kuenstlerzubehoer/moosgummi-schwarz-2-mm/p/7615354)
• 1 BLLED controller để đồng bộ màu LED theo trạng thái máy in
  (https://dutchdevelop.com/bl-led-controller/)
• 1 POWER TAP để lấy 24 Volts cần thiết từ cổng nguồn của AMS
  (https://www.ebay.de/itm/235255075265?var=535299128891)
  Nếu bạn mua kit thì sẽ có kèm dây bổ sung để gắn xen giữa máy in và AMS

Hướng dẫn in

Dùng manual support
với tree type “mạnh” như vầy:

tô manual support quanh cái gờ nhỏ này ở toàn bộ vòng

sau khi slice thì nhìn sẽ kiểu như vầy:

Mình dùng brim để đảm bảo tất cả chi tiết nằm phẳng trong lúc in.

Lắp ráp hoàn chỉnh

1. Hai phần khung có chỗ lõm ở phía trên. Đó là phía trước. Dùng cái plug ngắn để nối 2 phần này. Tấm kính trên có tay nắm với ốc ở đúng vị trí đó.
2. Nối 2 phần khung còn lại bằng 3 dowel còn lại
3. Ướm thử xem có vừa lên máy in không và tấm kính đặt lên trên có khớp không
4. Cắt LED strip thành 4 đoạn, mỗi đoạn 300 mm. Nếu bạn mua đúng bản 60 LED/meter thì sẽ cắt được mỗi 100 mm.
5. Hàn các đoạn dây nhỏ dài khoảng 5 cm vào một đầu của mỗi đoạn LED strip.
6. Trượt LED strip vào các rãnh.
7. Nối các đoạn LED ở góc bằng các đoạn dây để tạo thành một vòng.
8. Nhét phần dây dư vào các góc.
9. Dán các nắp che lên các lỗ khoét ở góc của khung.
10. Cắt tấm foam rubber thành các dải phù hợp và dán lên phía trên của riser.
11. Cài đặt và kết nối BLLED controller với LED strip. Cấp nguồn qua POWER TAP.
12. Bật đèn thôi!

Nếu được bạn để lại đánh giá ở phần bình luận, hoặc hỏi nếu hướng dẫn của mình chưa rõ nha.
