ARIANE 5 (tỉ lệ 1:200) – Mô hình tên lửa ESA

Cập nhật

• 17/02/2024

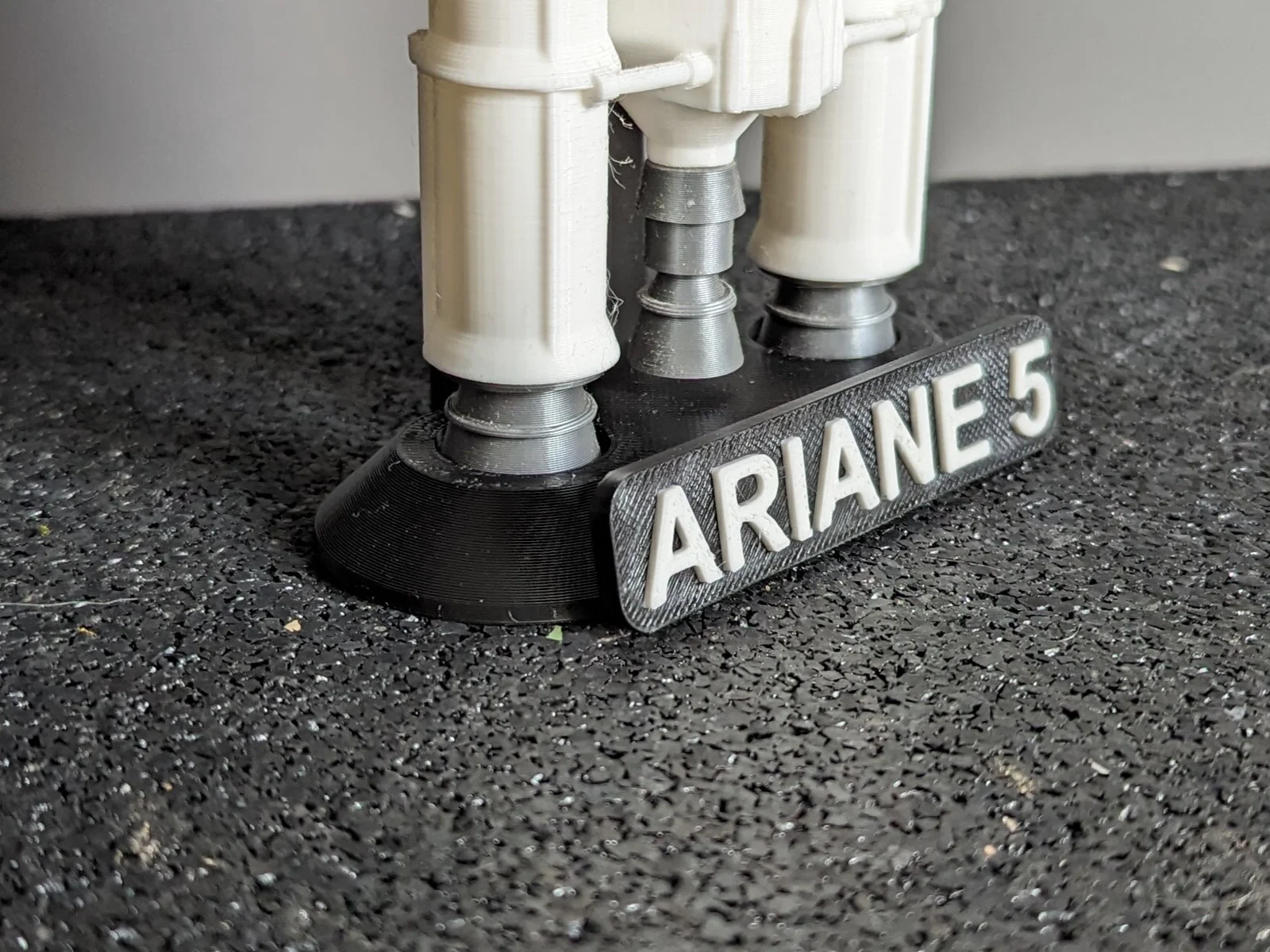

  • Chân đế được thiết kế lại với hai phiên bản: AMS/MMU và bản Multi parts.

Mô tả

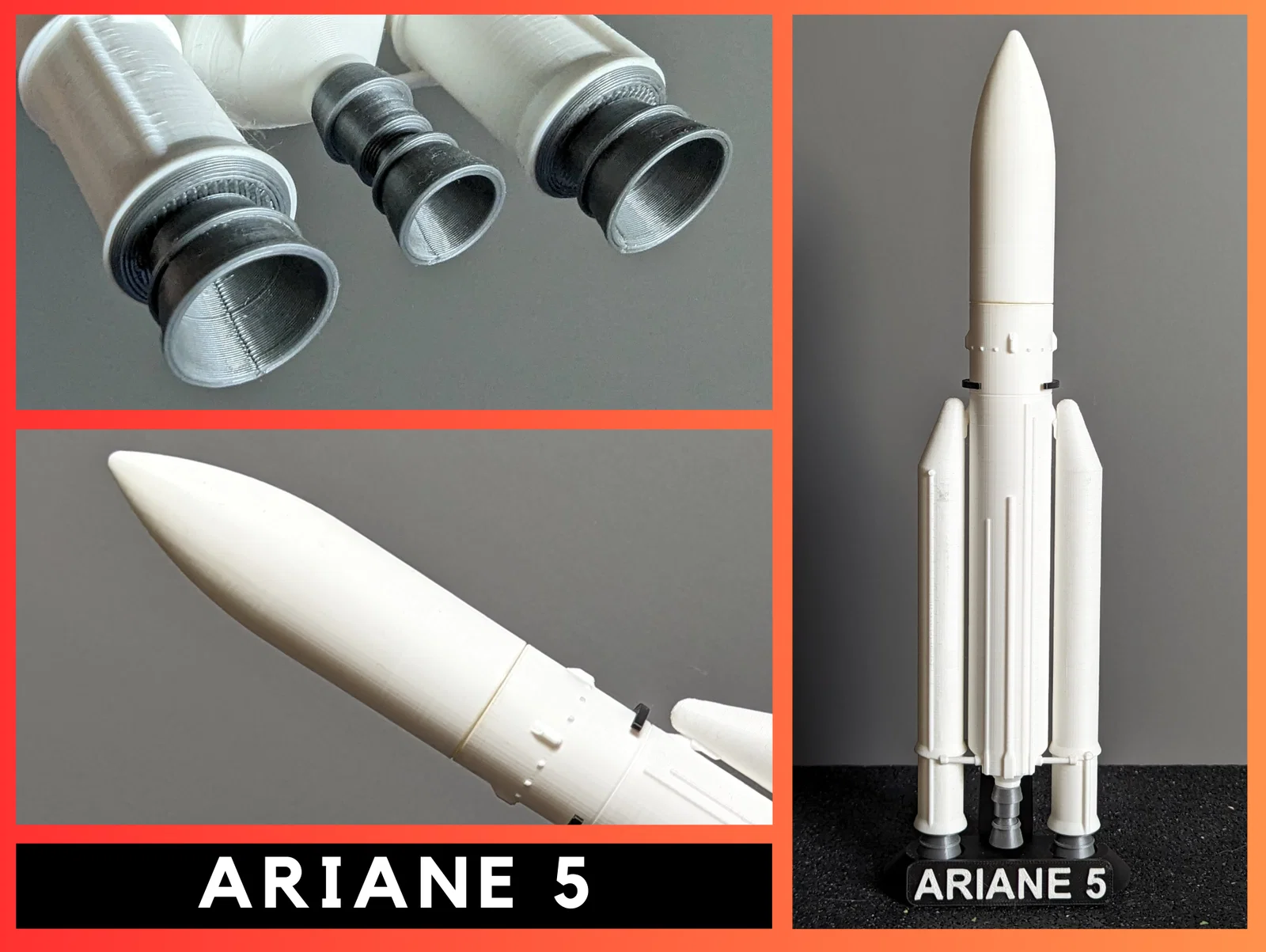

     Mẫu Ariane 5 là bản tái hiện tỉ lệ 1:200 rất chi tiết của Ariane 5 biểu tượng, từng góp phần vào các nhiệm vụ JWST, JUICE và tàu chở hàng ATV cho ISS. Tên lửa đã thực hiện 117 lần phóng và chỉ có tổng cộng 2 lần thất bại.. Mô hình gồm nhiều chi tiết được in rời, dễ in và dễ lắp ráp.

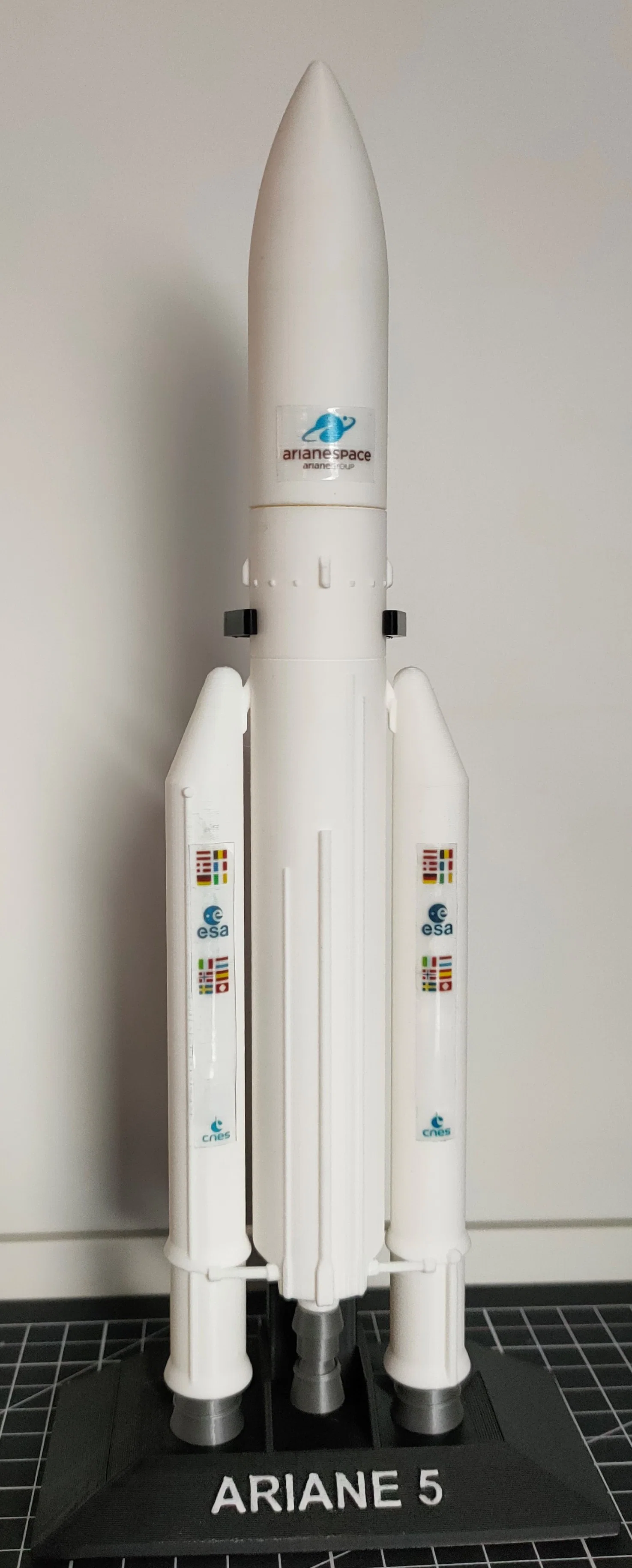

      Kích thước sau khi hoàn thiện khoảng 28cm cao và 6cm rộng đối với Ariane 5.

In ấn (Printing)

• Có 6 chi tiết cần in, gồm 2 chi tiết cho Body và 3 chi tiết cho Engines.
• Tổng thời gian in cho toàn bộ mô hình khoảng 8 giờ.

Chọn cấu hình của bạn

     Mẫu này có nhiều tuỳ chọn cấu hình, tuỳ theo sở thích in và cách bạn muốn lắp ráp.

Bên mình có 2 cấu hình lắp:

• Body dạng multipart
• Body dạng one part (chỉ dành cho máy in có chiều cao in trên 20 cm)

Mẹo

Cài đặt (Settings)

• Infill 10% là đủ cho đồ trang trí; bạn cũng có thể dùng tuỳ chọn infill "Lightning" của PrusaSlicer.
• Một số chi tiết sẽ cần support.

In (Printing)

• Để thành phẩm đẹp hơn, mình khuyên in Jonction_Block sau cùng, để bạn có thể chỉnh kích thước theo thực tế bản in và khớp hơn lúc lắp ráp.
• Các chi tiết đã được đặt hướng tối ưu cho việc in.
• Với phần đế, nên in 4 perimeters để tránh lộ infill.

Sau khi in (Post Printing)

• Có thể bạn sẽ cần chà nhám các vị trí ghép giữa những chi tiết để bề mặt mịn hơn.
• Ngoài ra, mình khuyên dùng keo dán để tăng độ chắc và độ bền.

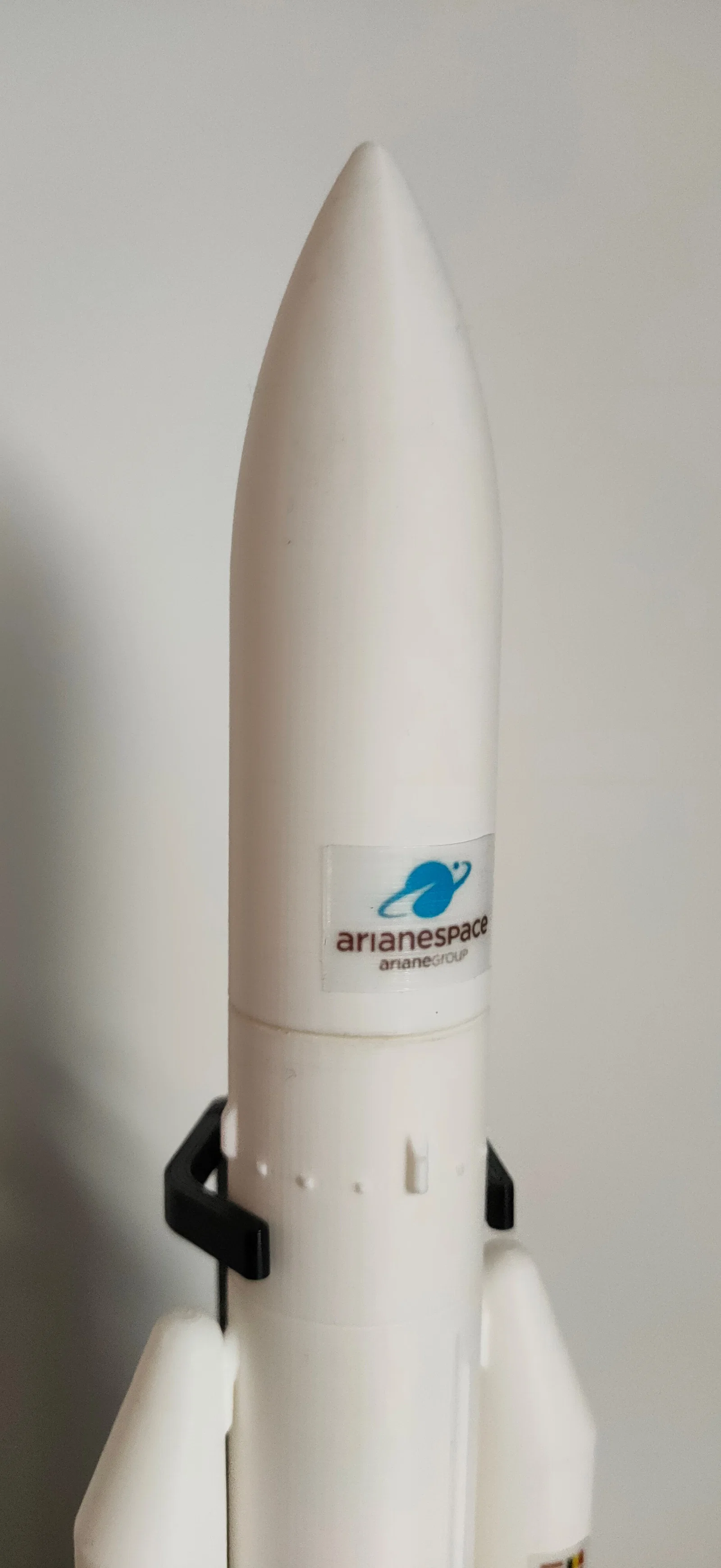

• Bạn cũng có thể dán sticker, nhưng lưu ý đây là sticker tự làm (HOME-MADE) (vì mình thấy kết quả chưa ổn nên đây là những sticker duy nhất mình làm).
