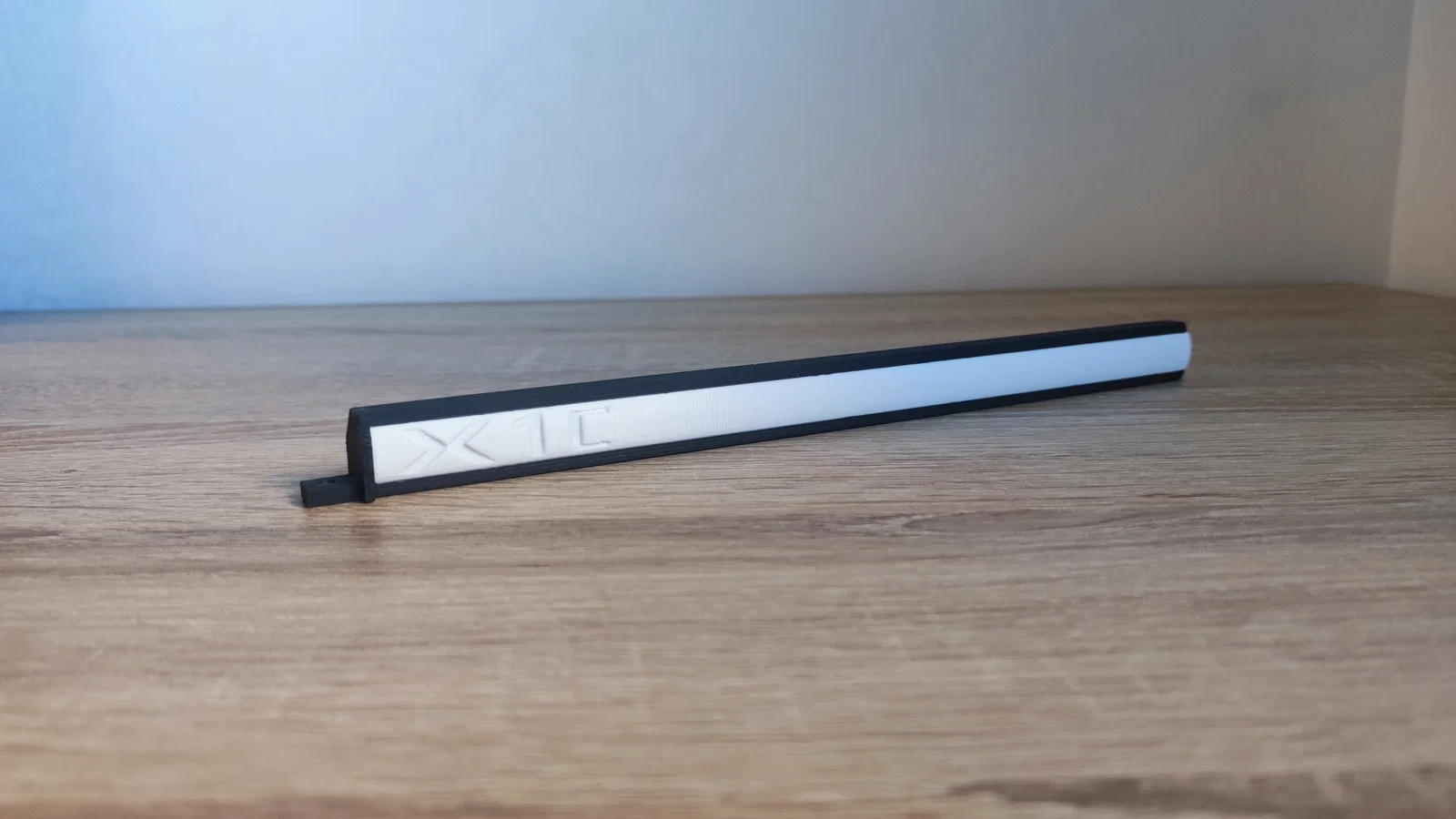

BAMBU LAB P1P - P1S - X1 - X1C CHAMBER LED 24cm

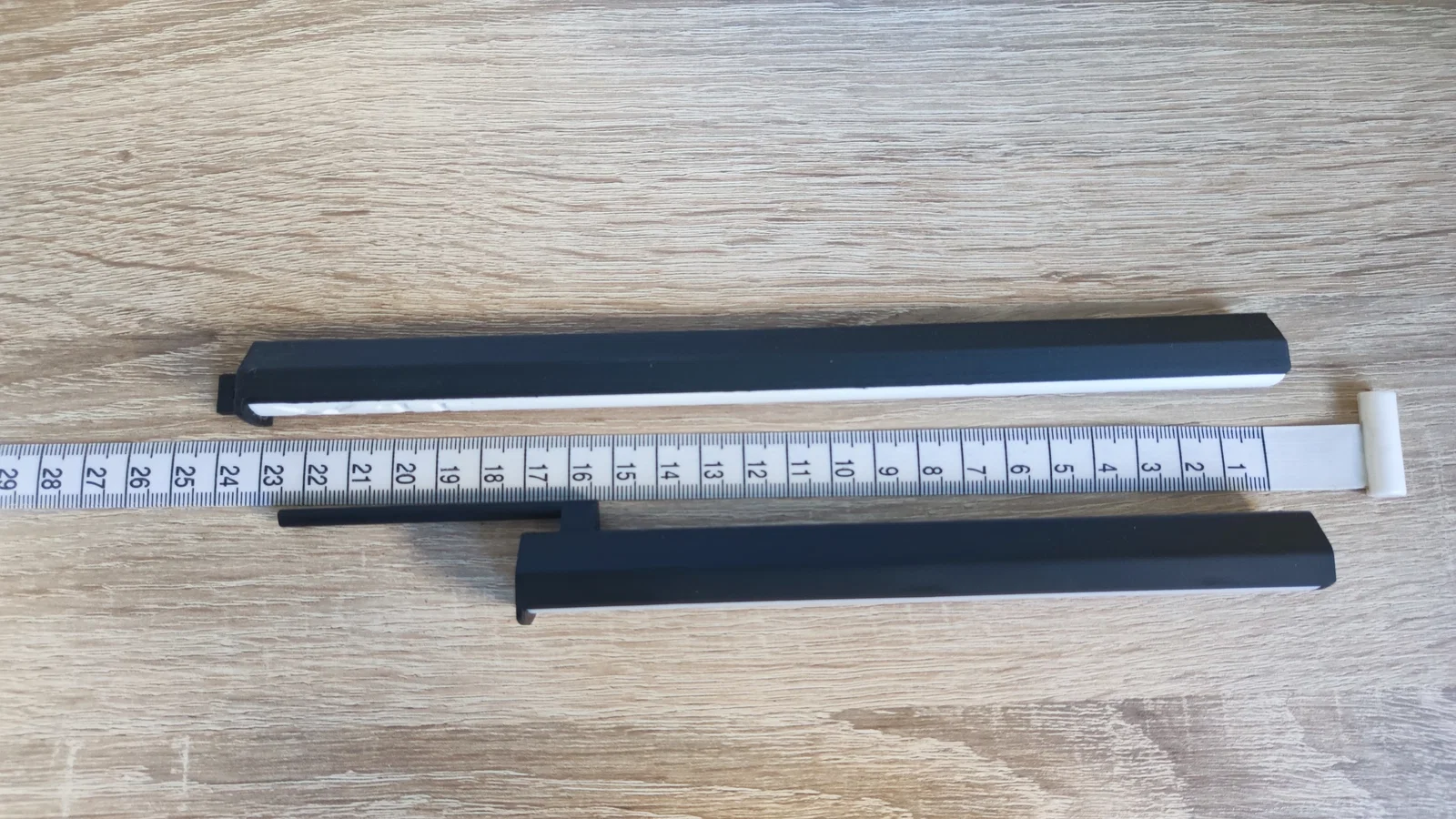

Mình thiết kế thanh đèn LED cho chamber này, bám theo thiết kế zin, NHƯNG dài hơn bản gốc 6cm, nên bạn sẽ có nhiều ánh sáng hơn trong khoang mà không cần in thêm riser.

Để cấp nguồn cho LED bar, bạn có thể dùng jumpers để nối vào đầu cắm zin 2-pin HOẶC mua đúng loại connector 2-pin giống vậy rồi cắm vào board (MÌNH KHUYÊN CÁCH NÀY) HOẶC hàn dây của LED bar mới vào một cổng USB rồi cắm vào power bank (ví dụ vậy).

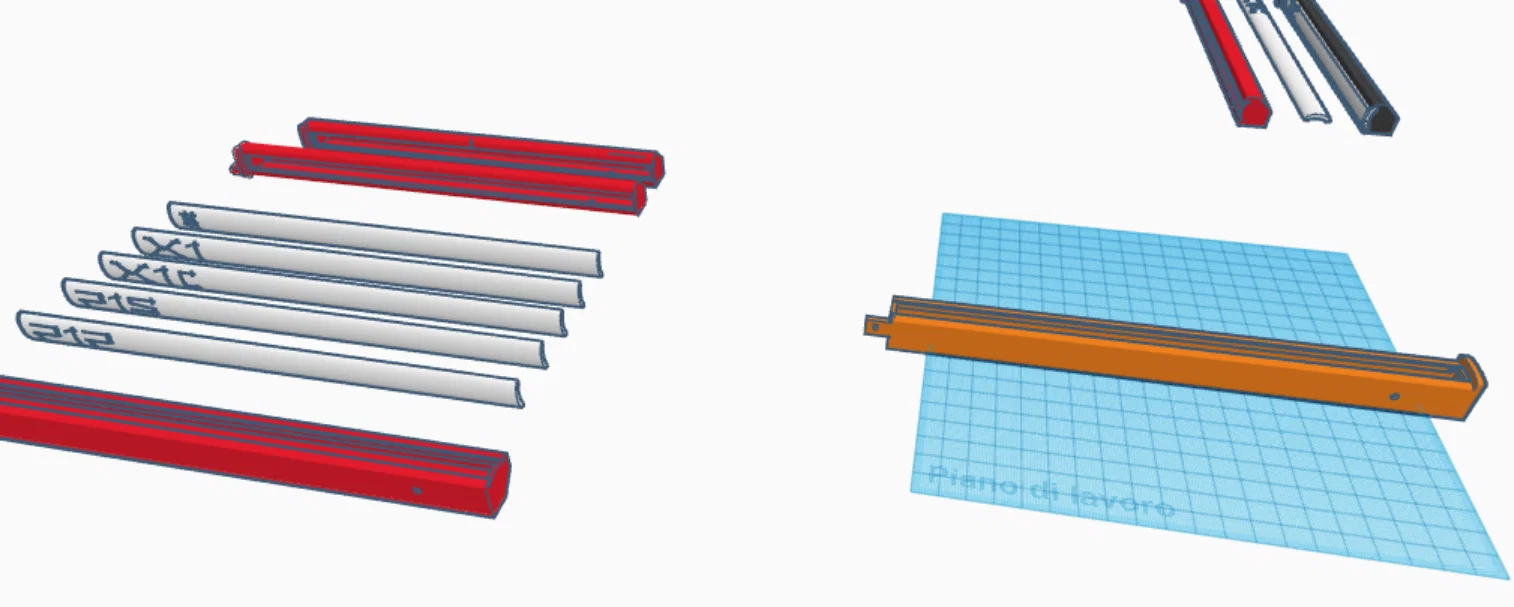

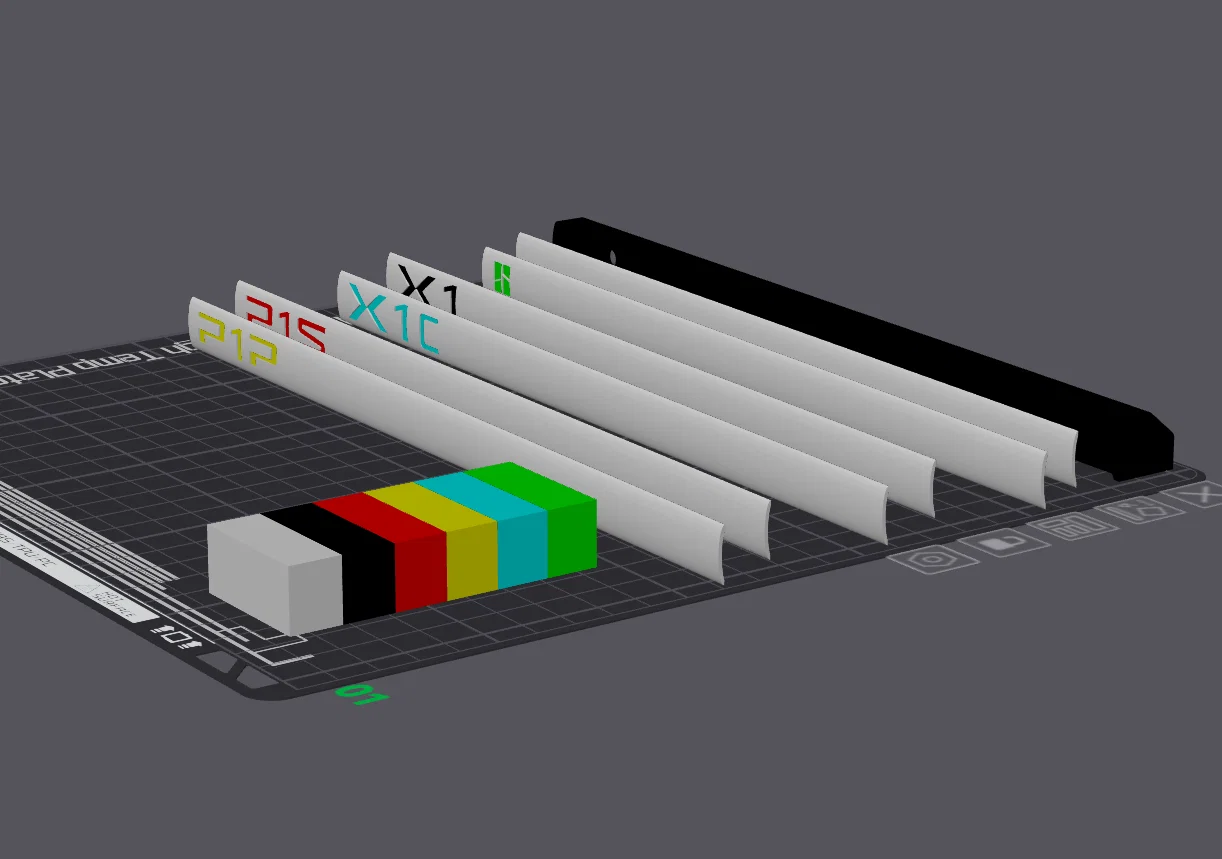

Có 6 loại lens khác nhau: P1P, P1S, X1, X1C, 1 cái BLANK và 1 cái có logo Bambu Lab.

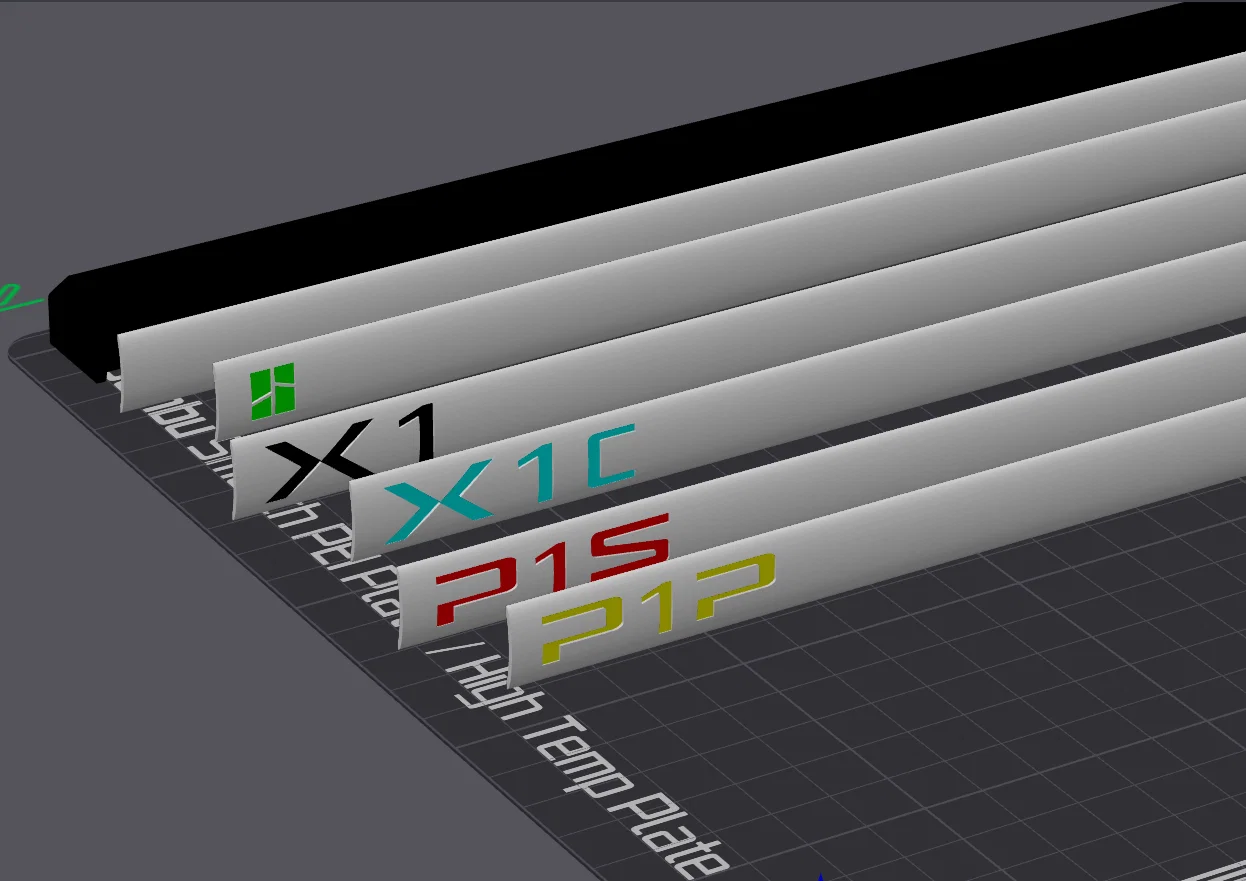

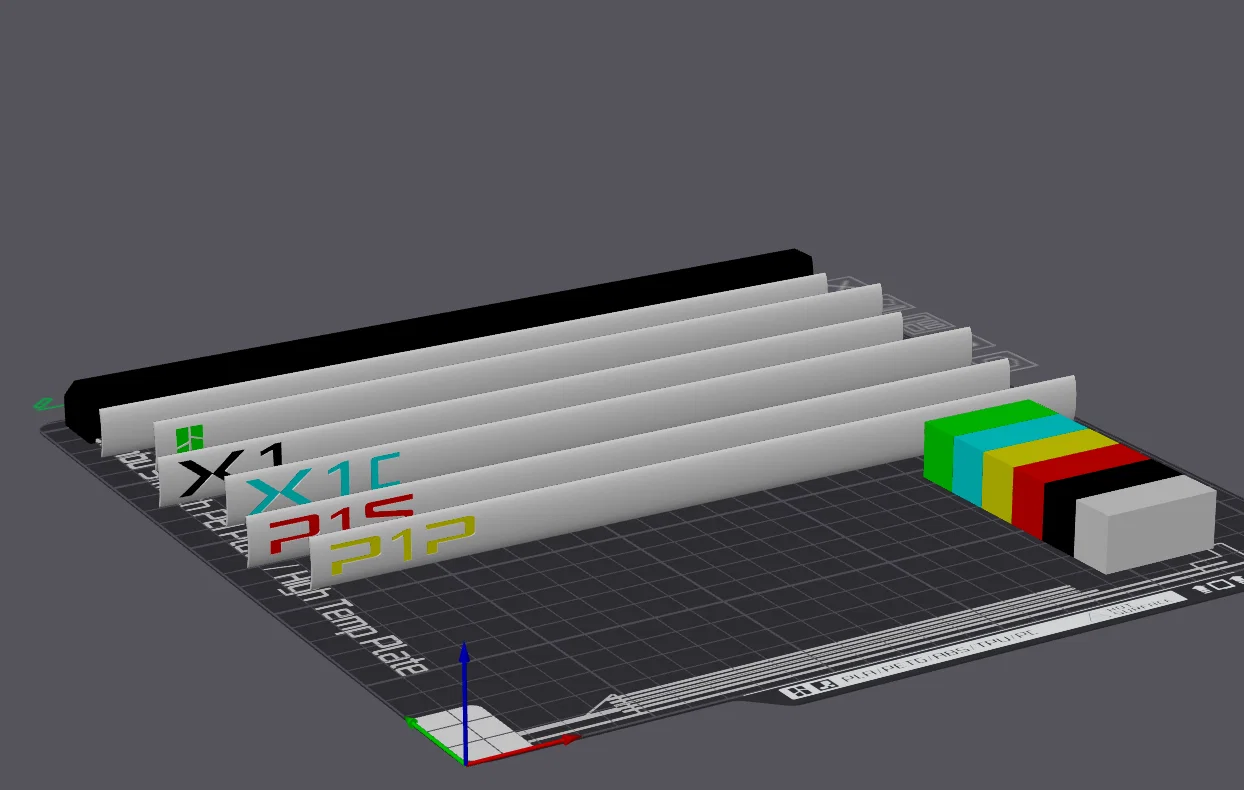

Khi bạn mở file .3MF của lens, bạn sẽ thấy 6 beds và 6 lens; bạn chỉ cần chọn đúng cái muốn in cho máy của bạn. Không thể chọn sai đâu, đơn giản lắm.

Tổng chiều dài là 240mm, không thể dài hơn vì sẽ đụng vào motor và có thể bị nóng chảy!

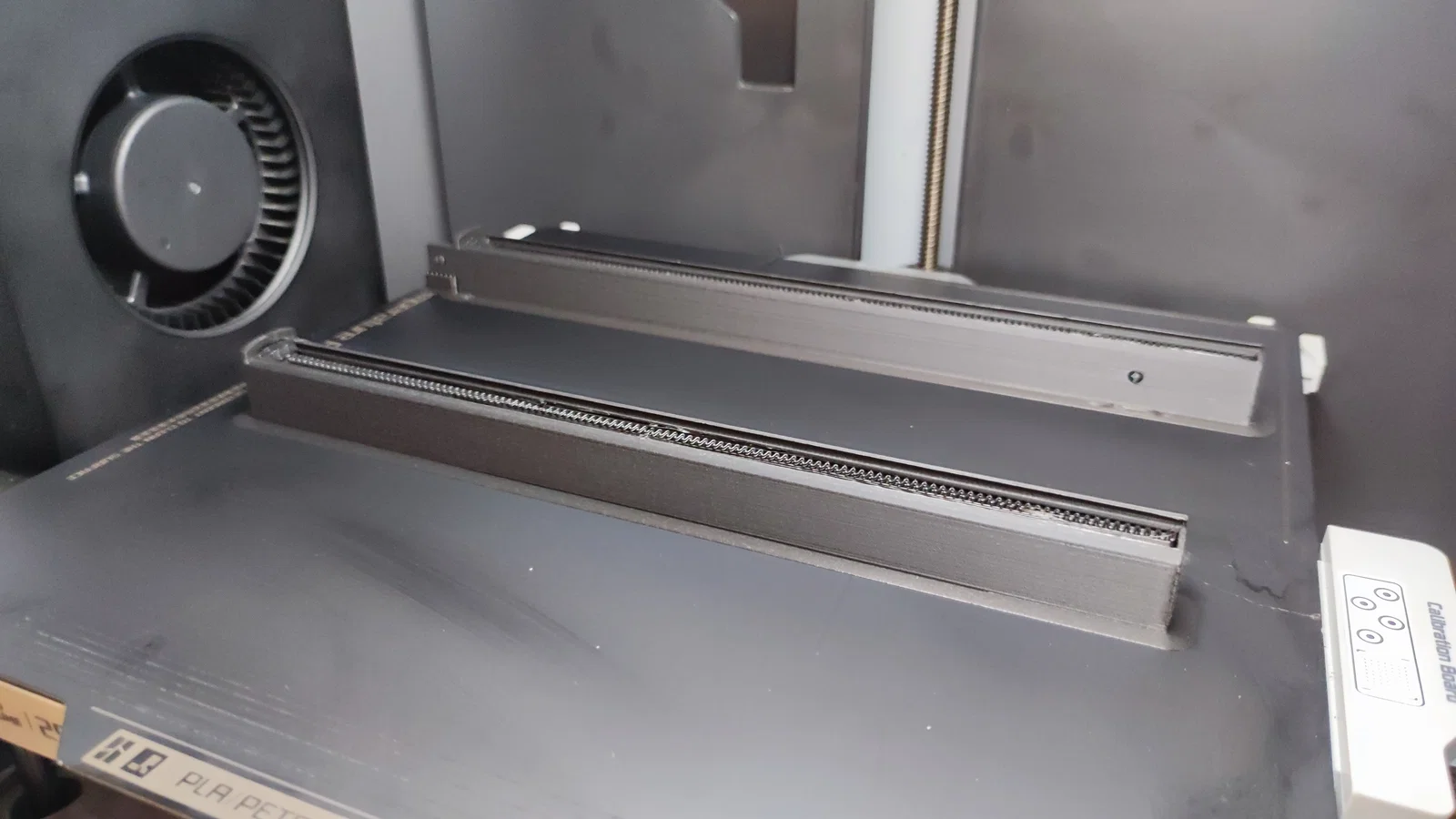

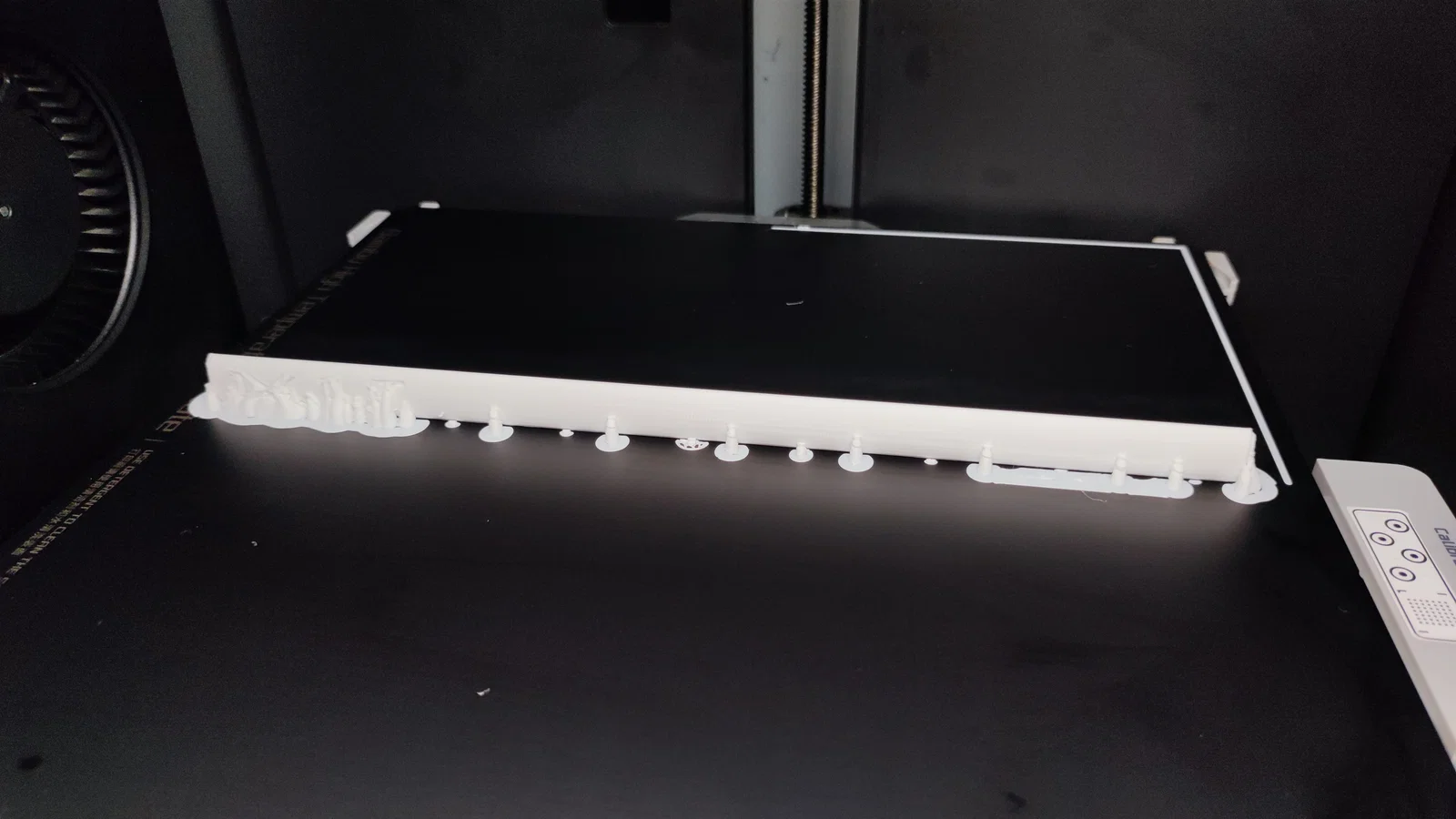

Mình khuyên dùng PETG trắng cho phần LENS, còn phần case thì dùng PETG, ABS, PC, ASA, PA6, PET-CF hoặc PAHT-CF.

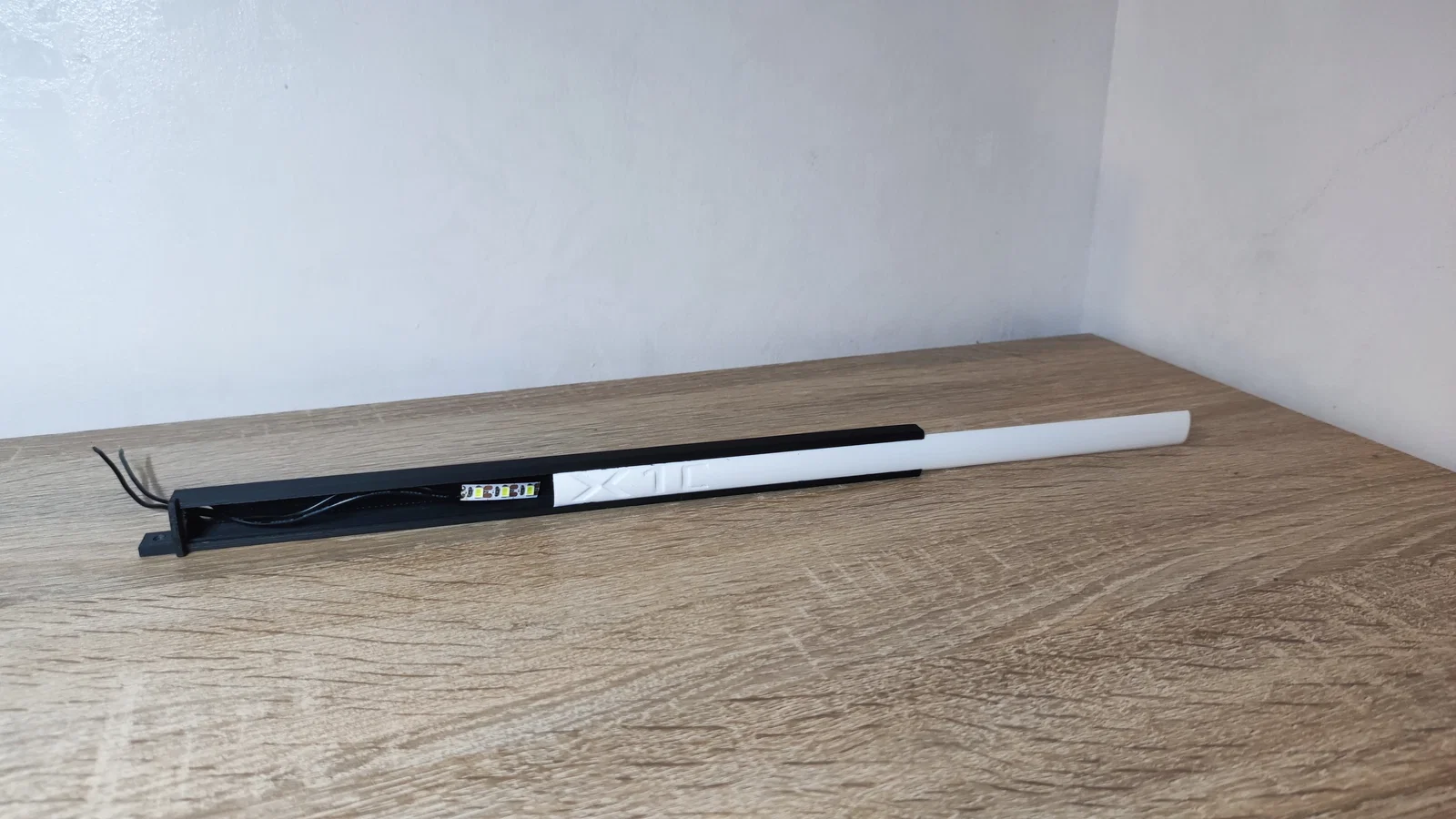

Bên trong case bạn có thể gắn 2 LED strips bề rộng 9mm: một strip ở đáy và một strip ở cạnh hypotenuse, tức là phần chéo góc 45°.

LƯU Ý:

TRƯỚC KHI LẮP CHAMBER BAR BẠN PHẢI LUỒN/GẮN LED STRIP VÀO TRƯỚC, NHỚ BỀ RỘNG TỐI ĐA 9MM!

LƯU Ý:

PHẢI TẮT MÁY IN!

Mình dùng Bambu Lab X1C và đầu connector 2-pin nằm phía sau màn hình cảm ứng, phía trên camera và gắn vào board này như hình.

NÓ ĐƯỢC DÁN KEO TỪ NHÀ MÁY, nên làm từ từ và kiên nhẫn khi gỡ keo BẰNG NHÍP.

ĐỪNG CHẠM VÀO CÁC PHẦN KHÁC CỦA BOARD, CẨN THẬN KẺO GÂY HƯ HỎNG!

LƯU Ý:

Mình KHÔNG chịu trách nhiệm cho việc mod thanh đèn chamber và các kiểu đấu nối hoặc lựa chọn cách cấp nguồn.

Nếu bạn không rành làm mod này thì đừng làm, hoặc nhờ người có kinh nghiệm hỗ trợ!

Cần dụng cụ gì? Kìm, tua vít, M3 và M3 hex.

Cần ốc/vít gì? Bạn cũng cần một vít M2 hex, đai ốc M2 và một con vít có bước ren lớn hơn.

LẮP CHAMBER LED BAR NHƯ THẾ NÀO?

LÀM THEO CÁC BƯỚC SAU:

1. BẬT MÁY IN

2. HẠ BED XUỐNG DƯỚI CÙNG ĐỂ CÓ NHIỀU KHÔNG GIAN HƠN;

3. THÁO PLATE RA ĐỂ KHỎI TRẦY;

4. TẮT MÁY IN, TẮT MÁY IN, TẮT MÁY IN!

5. THÁO CON ỐC NÀY BẰNG M2 HEX


6. THÁO CAMERA, VÀO TRANG BAMBU LAB VÀ LÀM THEO HƯỚNG DẪN;

7. ĐẶT CASE LED BAR MỚI LÊN KHUNG VÀ SIẾT CON VÍT REN LỚN NHƯ HÌNH (ĐỪNG SIẾT QUÁ CHẶT)


8. LỒNG VÀ SIẾT ĐAI ỐC (VÀO LỖ ĐÓ) RỒI SIẾT VÍT M2 NHƯ HÌNH



9. TRƯỢT LENS VÀO

10. SIẾT CON VÍT REN LỚN

11. GẮN LẠI CAMERA, LÀM THEO HƯỚNG DẪN CỦA BAMBU LAB

12. NỐI LED BAR VÀO BOARD HOẶC NGUỒN ĐIỆN BÊN NGOÀI, VÍ DỤ POWER BANK

13. ĐÓNG NẮP CHE CỦA PCB (BOARD NƠI CẮM 2-PIN CHAMBER LED BAR), XEM HÌNH





14. XONG!

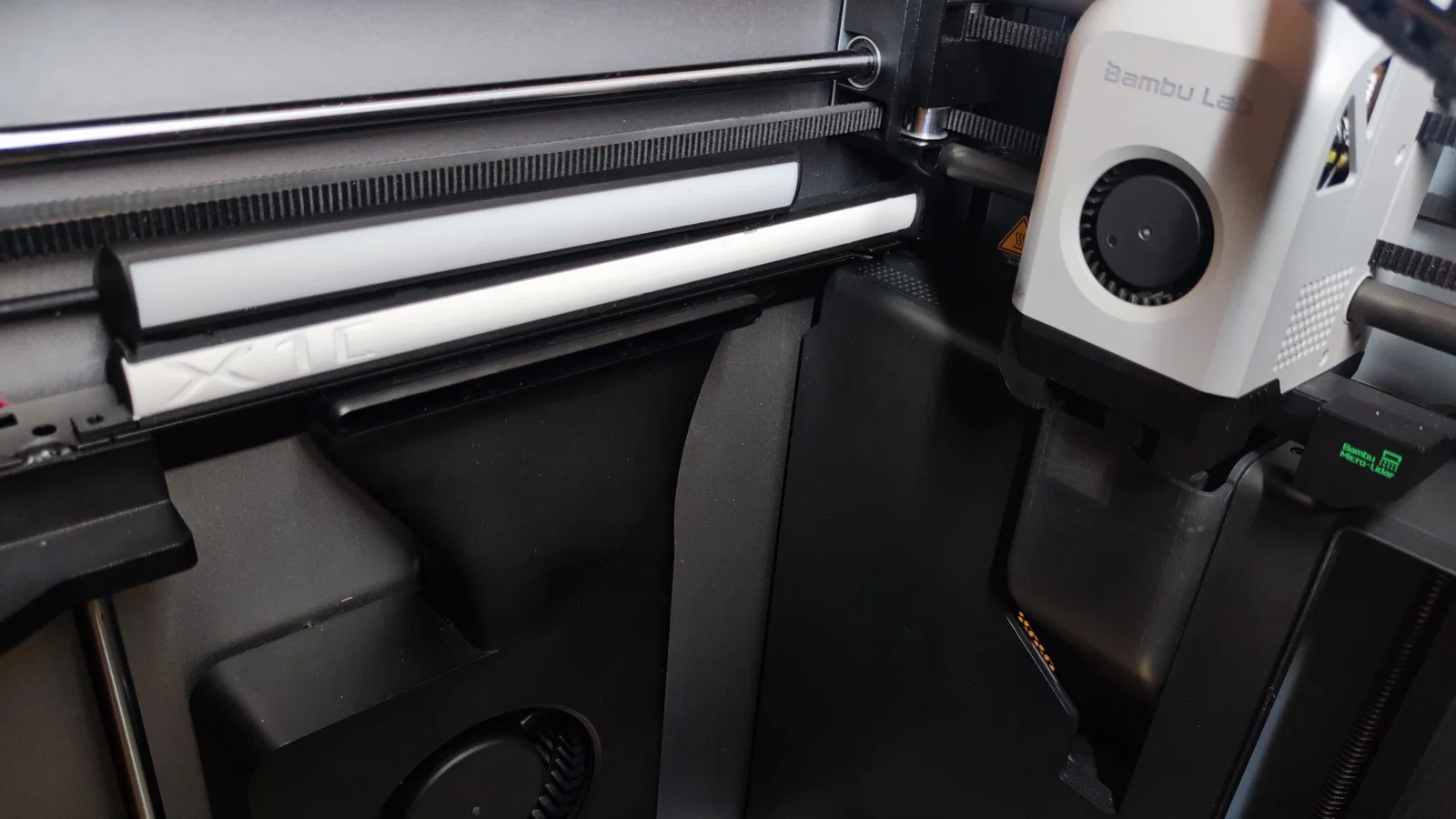

Nếu bạn làm đúng các bước này, bạn sẽ lắp được chamber LED bar mà không làm hư máy in.

Mình đã lắp và test sẵn chamber LED bar, không gặp vấn đề gì!

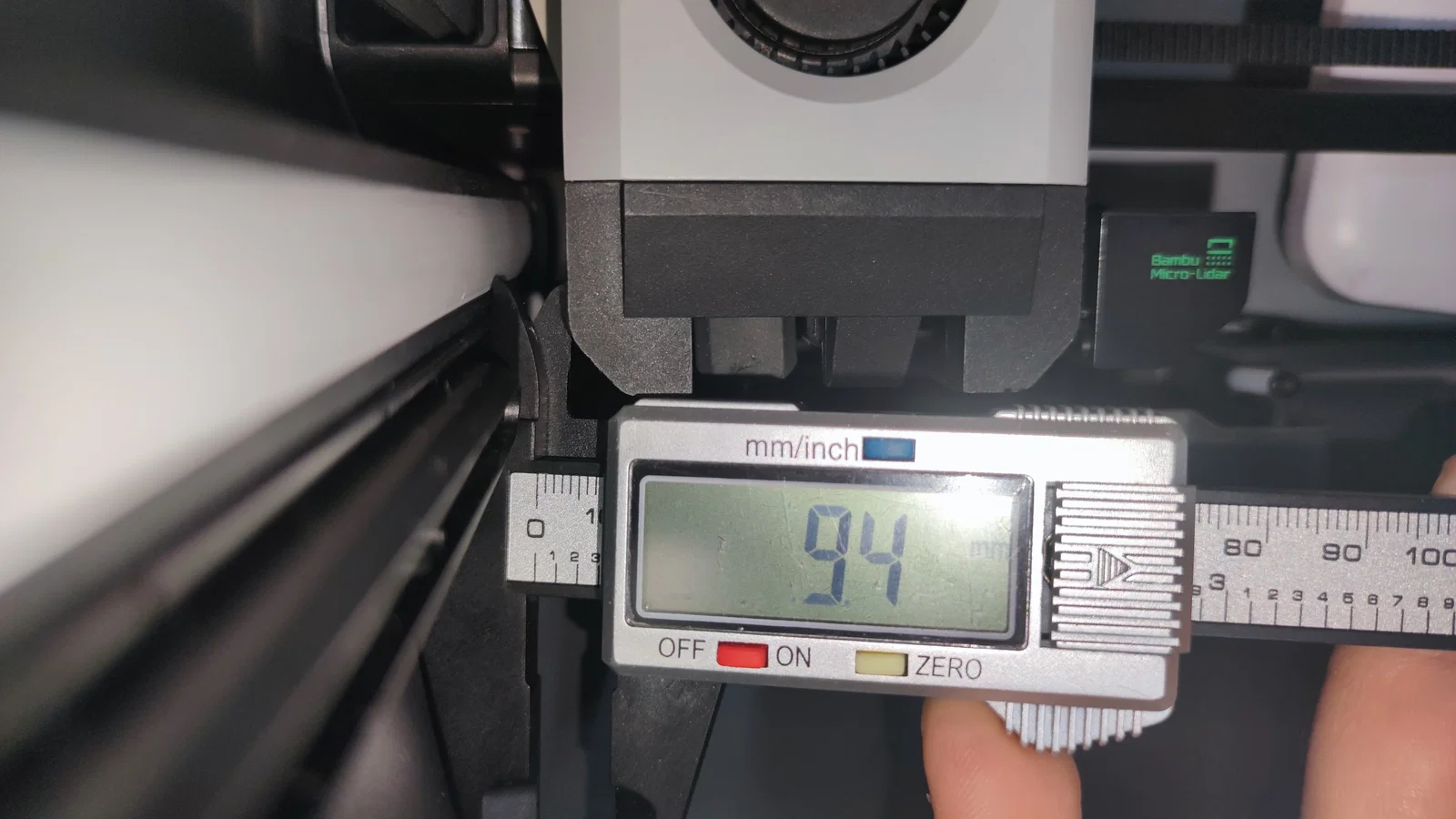

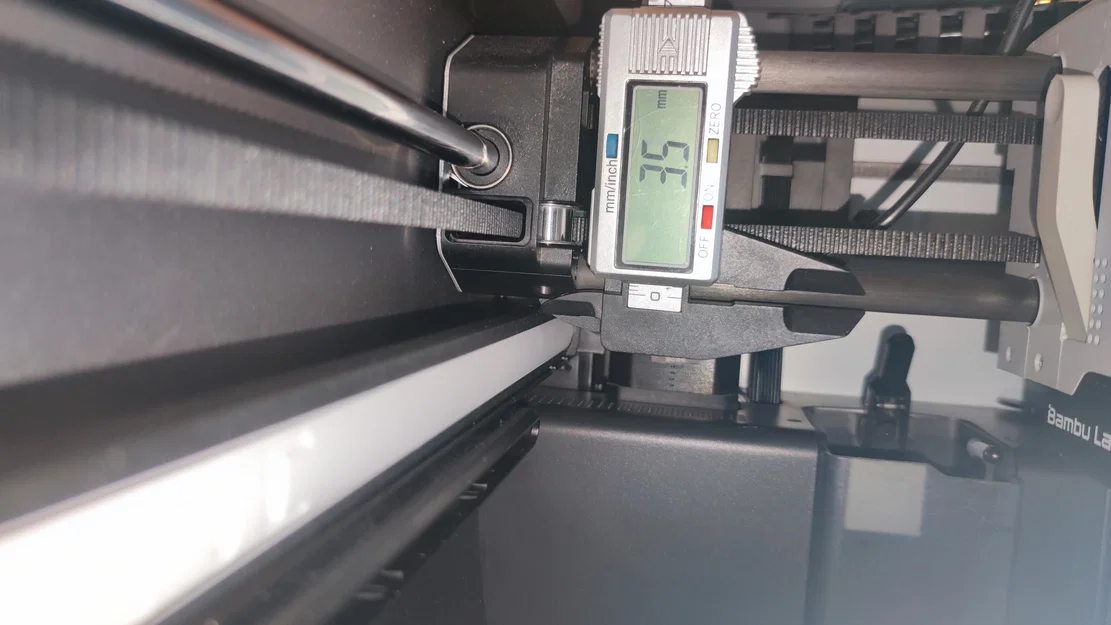

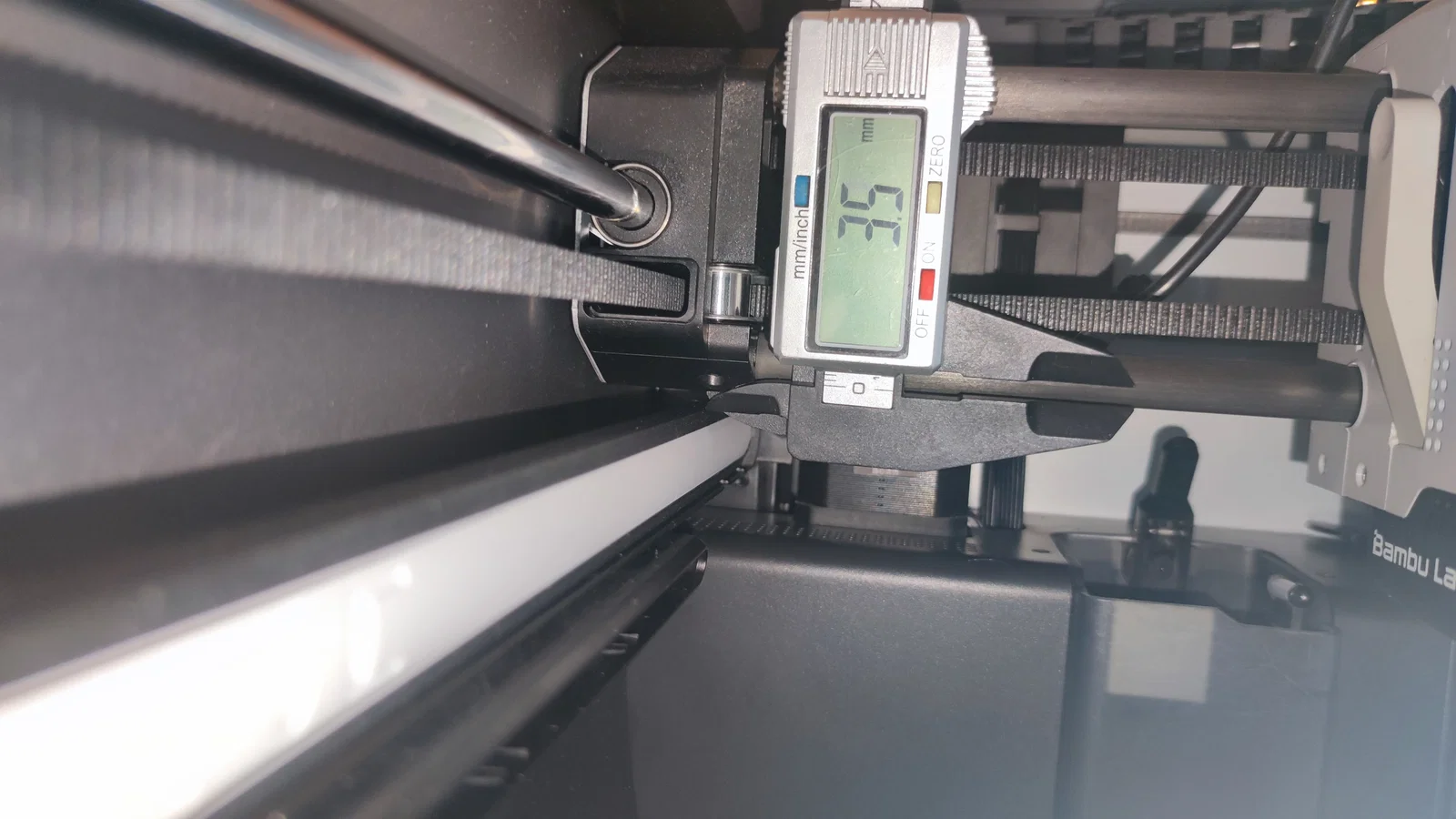

Mình cũng đo bằng thước cặp điện tử và thanh LED không bị toolhead hay các bộ phận cơ khí khác cấn vào. Vì vậy ĐỪNG thay đổi kích thước, cứ in đúng như file; mình không chịu trách nhiệm cho MOD này! Mình đã test rồi và như mình nói, mình không gặp vấn đề.

Nhân tiện, nếu bạn cần hỗ trợ, mình sẵn lòng hướng dẫn bạn cách lắp chamber LED bar.
