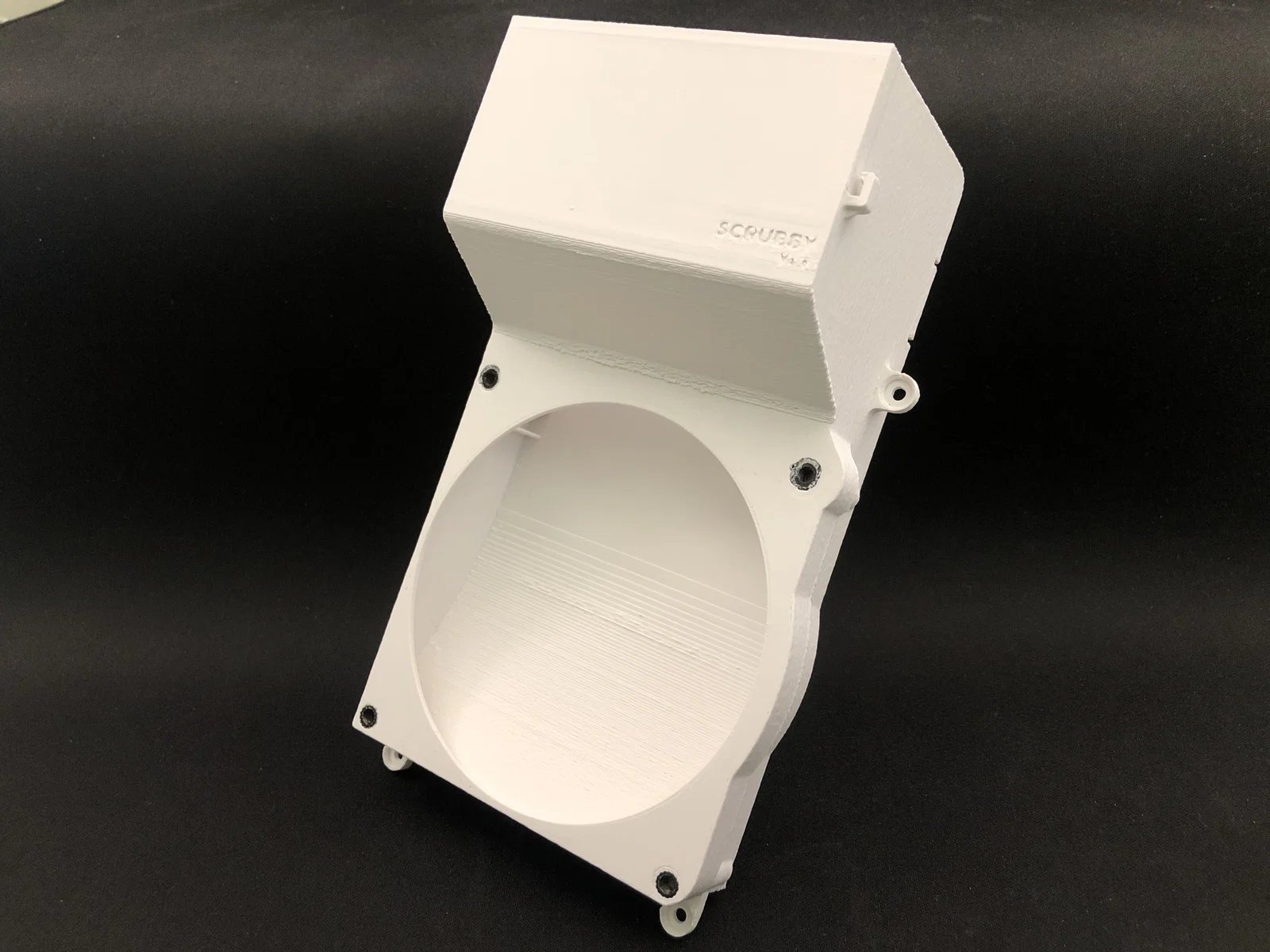

Scrubby cho Bambu Lab X1C/X1/P1P/P1S (Chamber Filter Duct)

Mình đã test và lắp trên máy P1P của mình, và vui là nó hoạt động rất ổn!

Lưu ý: đây không phải là ống “exhaust” (xả khí). Nó được thiết kế để tuần hoàn lại không khí trong buồng in sau khi lọc.

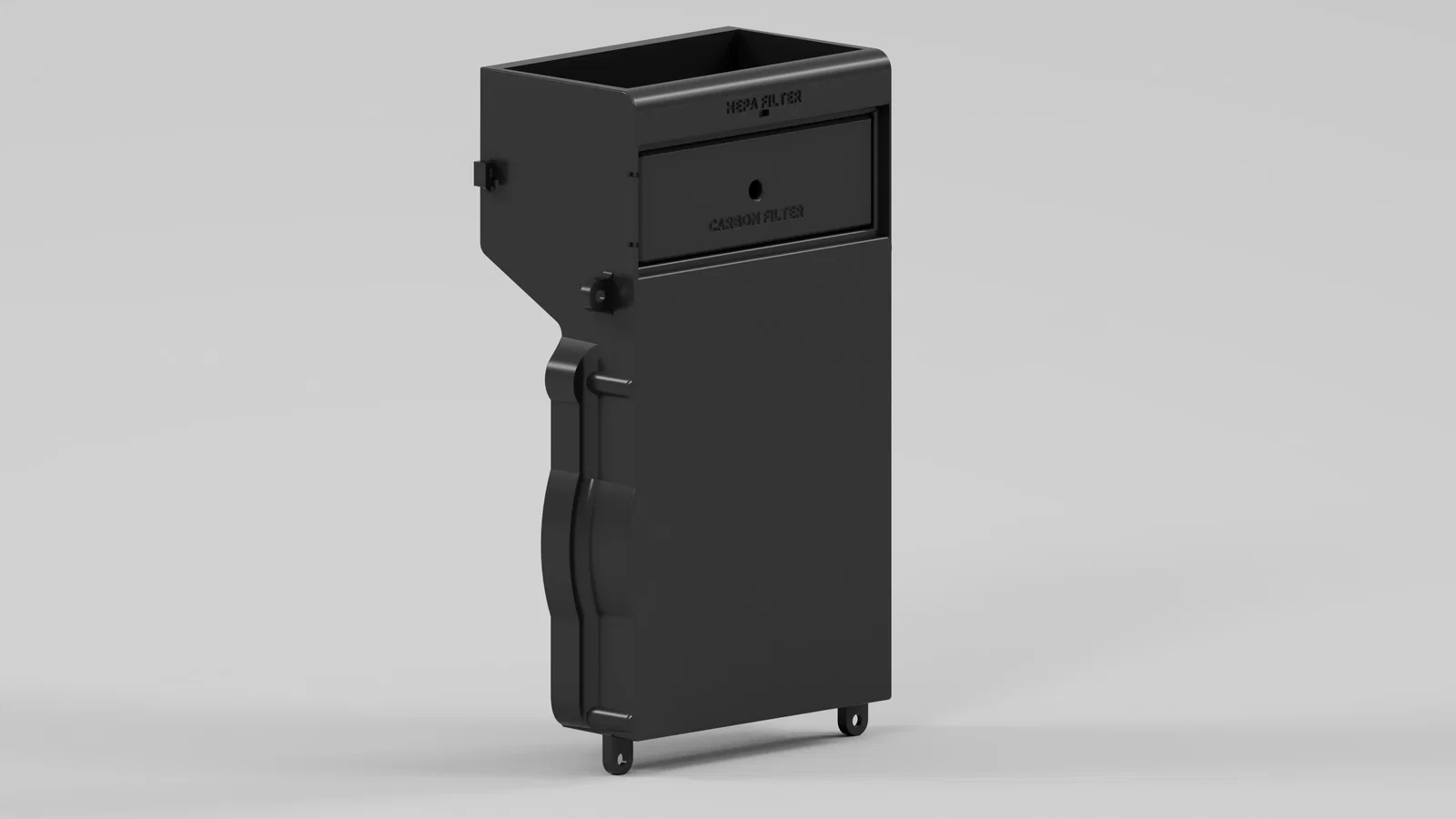

Mình reverse-engineer từ ống exhaust duct của Bambu Lab X1C của một người bạn. Thiết kế tích hợp gọn gàng cả activated-carbon và HEPA filters cho Bambu Lab X1C / X1 / P1P / P1S.

Nó được thiết kế để lắp đúng vào vị trí ống xả mặc định bằng phần cứng zin (stock hardware) và dùng Chamber Temperature Regulator Fan của Bambu Lab để có thể điều khiển bằng g-code.

UPDATE 16 August 2024

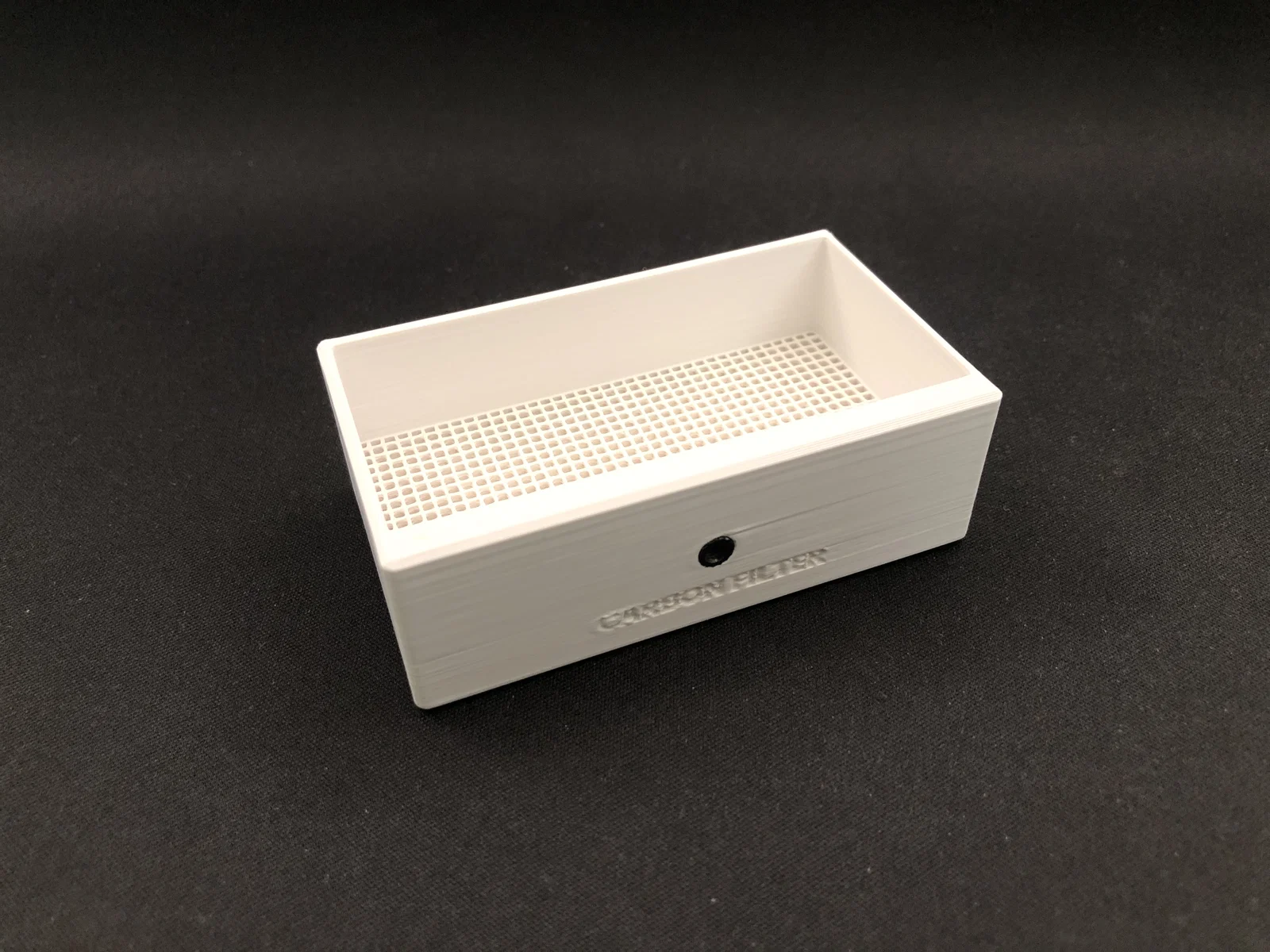

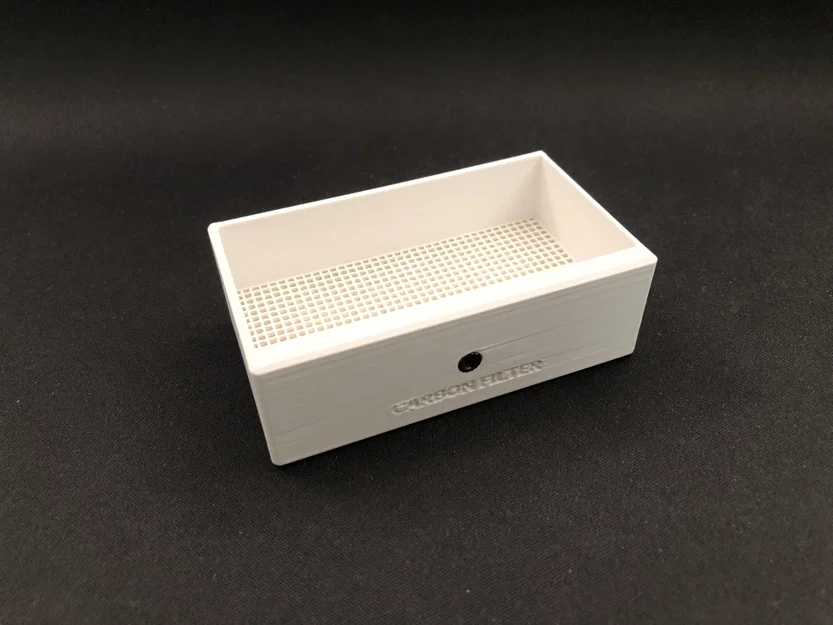

Khay carbon đã được tối ưu để chạy với thuật toán slicing “Classic” (wall generator). Nếu bạn muốn dùng bản cũ thì chỉ cần bật “Arachne” và “Precise Wall”. Lưu ý: model Fusion 360 đã được cập nhật để phản ánh thay đổi này.

UPDATE 26 July 2023

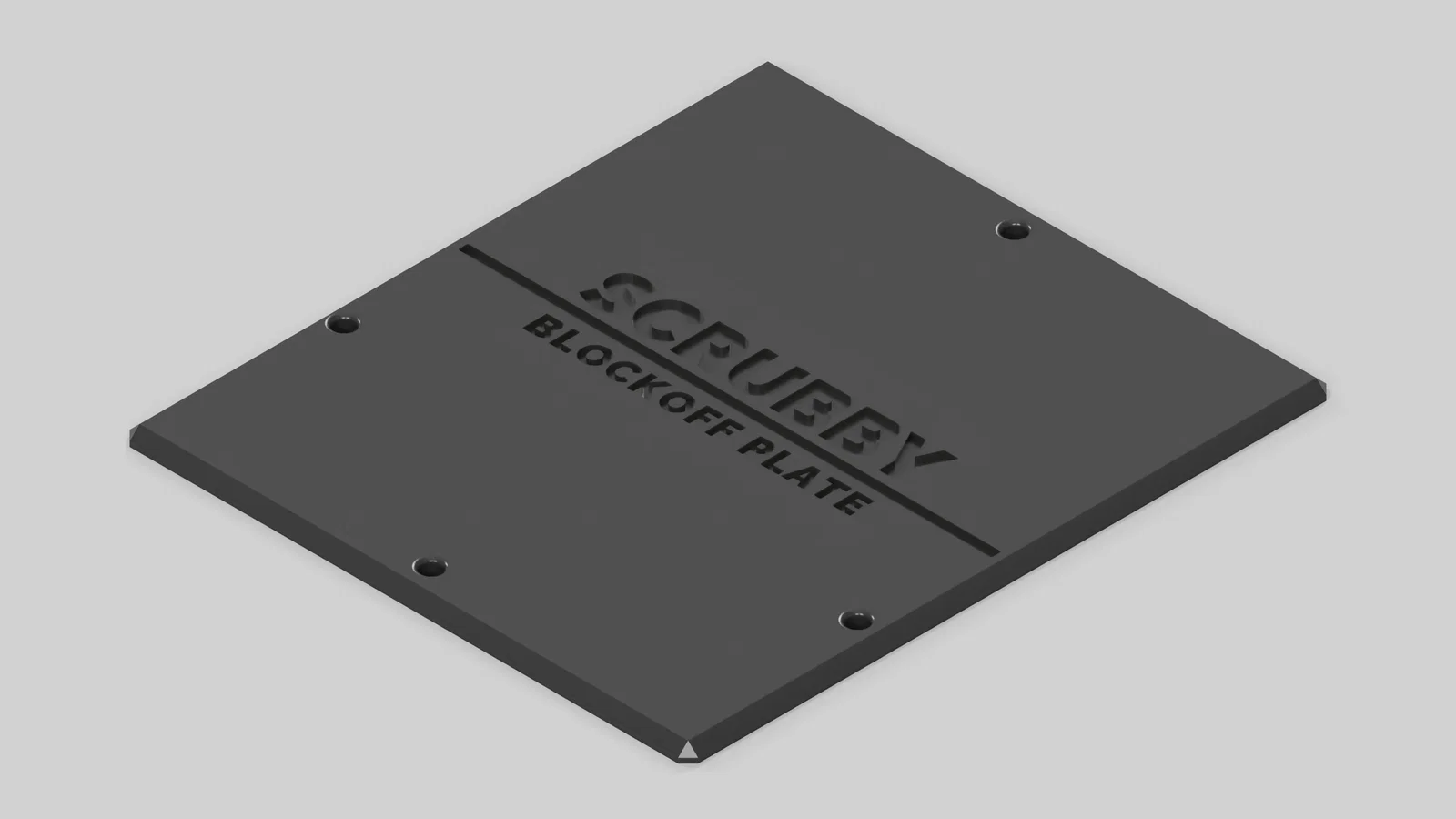

Đã thêm 2 phiên bản block-off plate (chỉ cần cho X1C / X1 / P1S). Dùng miếng này để che các lỗ/vent ống xả sẵn có ngay phía trước ống của bạn ở bên trái tấm lưng. Lưu ý: Vui lòng không che các lỗ airflow ngay phía trước mainboard.
Dùng ốc M3x12 mm BHCS kèm ê-cu ở đầu bên kia để cố định, có thể dùng keo khóa ren (thread-locker) nếu cần.

UPDATE 20 July 2023

Đã fix rò khí nhẹ do khe hở giữa thân chính và quạt ở bên phải, các model khác trong hệ thống không thay đổi.

BẠN CẦN CHUẨN BỊ:

(1.) HEPA Filter để lọc hạt bụi

HEPA filter này lấy từ robot hút bụi (80x40x15 mm), bán khá phổ biến trên các sàn online. (Amazon)(AliExpress) Lưu ý: Nên lấy loại có satin pull tabs để dễ kéo ra thay thế.

(2.) Activated Carbon Filter hoặc vật liệu lọc

Carbon filter kích thước chuẩn (38x38x16 mm) cho máy Elegoo/Anycubic. (Amazon)(Amazon)(AliExpress) Lưu ý: Trong bộ file sẽ có model khay adapter mà bạn cần in.

Bạn cũng có thể dùng activated-carbon filter zin. (BambuLab)

Bạn cũng có thể dùng một hộp chứa (của techwithkramer) cho vật liệu lọc như viên than hoạt tính (carbon pellets) () Lưu ý: Nếu bạn dùng cách này và thấy chạy ổn thì cho mình biết nha. Mình đã thiết kế theo đúng kích thước nên về lý thuyết là sẽ vừa.

(3.) Chamber Temperature Regulator Fan

(BambuLab)

(4.) Threaded Heatset Inserts - M3x5x4 * 5 cái

(Amazon)(AliExpress)(CNCKitchen)(Fabreeko)

(5.) Ốc M3x8 mm SHCS/BHCS Allen * 5 cái

(Amazon)(AliExpress)(McMaster-Carr)

(6.) Ốc M2x5 mm SHCS tự taro (Self Tapping) * 4 cái

Bạn thử kiểm tra trong bộ hardware đi kèm máy và phụ kiện, của mình nằm trong túi nhựa có nhãn ‘extruder’ (Amazon)(AliExpress)

HƯỚNG DẪN IN:

Mình khuyến nghị dùng Polymaker ASA.

Nozzle 0.4, layer height 0.2, bật support cho phần Duct, không dùng brim.

LẮP ĐẶT:

1. Lắp heat-set insert vào các phần đã in.

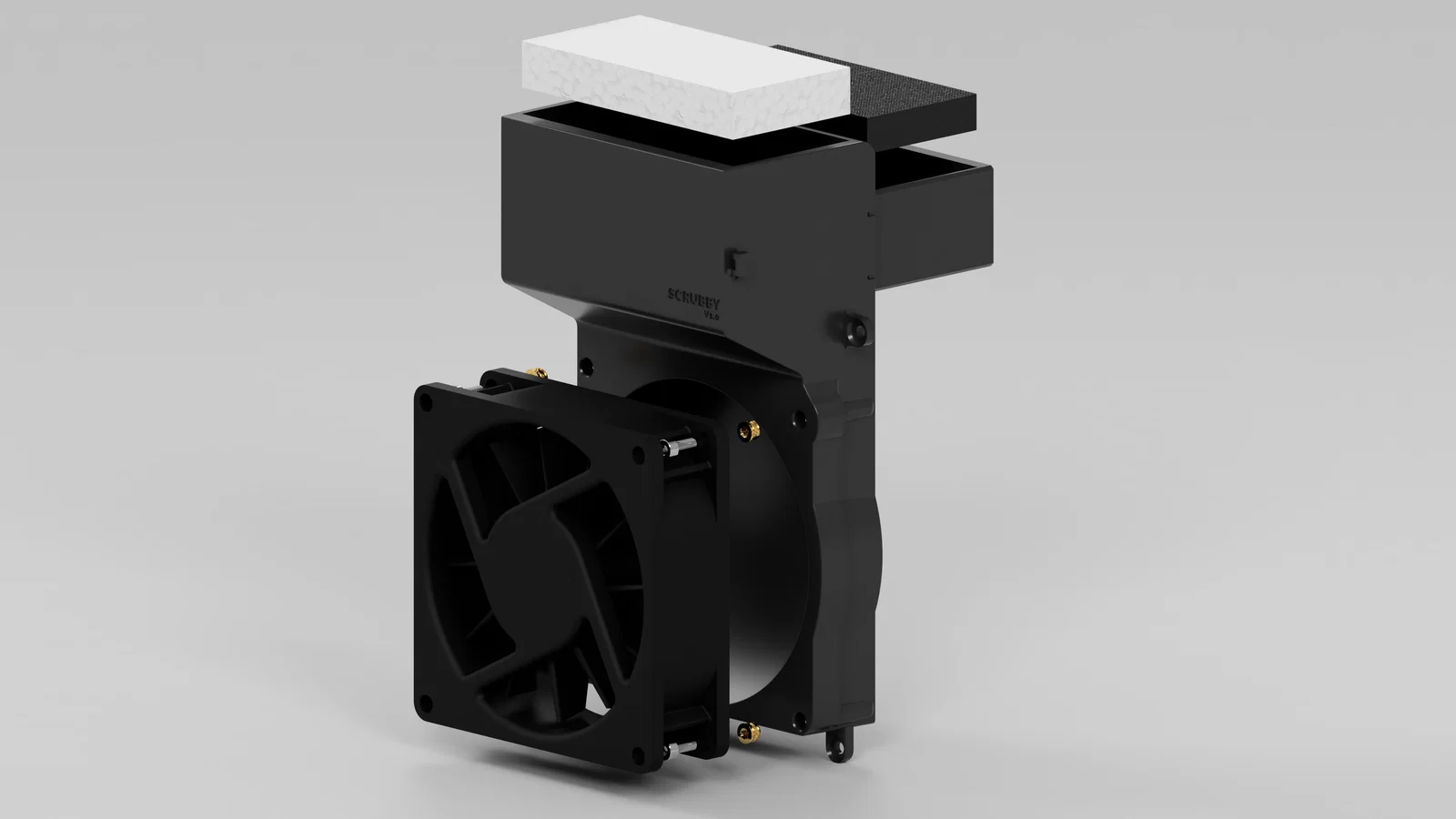

2. Bắt quạt vào ống duct bằng ốc M3 và canh đúng chiều để quạt “kéo” (pull) không khí, dây đi hướng lên phía trên. Cắm quạt vào mainboard. (Installation Help) (Fan Header)
3. Tháo tấm lưng (back panel) ra và lắp duct vào vị trí góc trên-trái bằng ốc M2 tự taro, đừng siết quá tay vì sẽ tuôn (strip) các trụ nhựa (plastic standoffs) trên khung.
4. Tháo cửa lọc nhựa (plastic filter door), rồi lắp HEPA filter bằng cách đút thẳng vào duct và đẩy lên đúng vị trí. Nhớ để satin pull tab hướng xuống dưới để thay cho dễ.

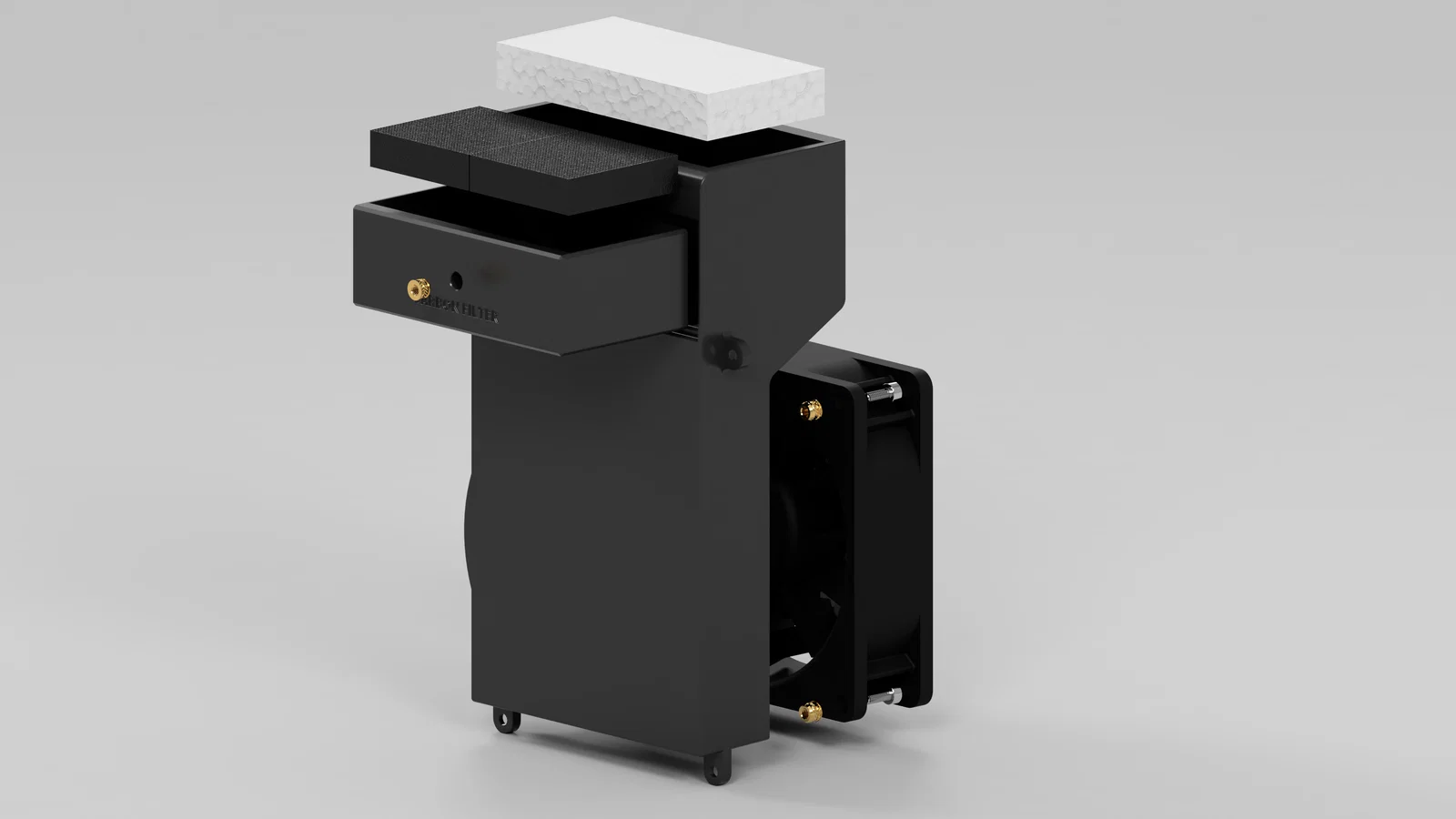

5. Đặt các carbon filters vào khay. Nếu bị lỏng/rung, chèn thêm một miếng giấy phía sau hoặc hai bên để nêm cho chặt, đảm bảo không cản airflow.
6. Đưa khay carbon vào và đóng cửa lại.
7. Dùng ốc M3 hoặc băng keo VHB để gắn block-off plate phù hợp lên tấm lưng nếu máy bạn có các exhaust vents, nằm bên trái của back panel.
8. Thiết lập lệnh g-code để quạt hoạt động.

G-CODE:

Bạn có thể đặt vào start/end gcode trong printer profile hoặc trong filament profile cụ thể. Help

M106 P3 S255 ; Bật chamber fan ở 100% tốc độ

M106 P3 S0 ; Tắt chamber fan về 0% tốc độ

Note: Nếu ai biết cách thêm time delay trong g-code để quạt tắt trễ sau khi in xong thì cho mình biết với.

Không có link nào là affiliate của mình.
