Hydra - Nút PTFE Load cho Bambu Lab AMS (dành cho AMS Funnel phiên bản mới)

Lưu ý!

Mẫu này chỉ tương thích với AMS nguyên bản. Bạn xem thêm các thiết kế khác của mình để hỗ trợ các hệ AMS khác nhé, có khá nhiều.

Lưu ý: thiết kế này dành cho phiên bản mới hơn của phễu nạp (feeding funnel) trên AMS, loại có nút nhấn dày hơn. Nếu bạn đang dùng AMS đời cũ với nút nhấn mỏng hơn, vui lòng lấy bản Hydra - PTFE Load Button bản gốc tại đây:

Hydra - PTFE Load Buttons

Cảm ơn Kamil Kubica đã nhắc mình về điểm này.

Hỗ trợ

Tất cả thiết kế và bản mod của mình trên Printables đều miễn phí để dùng và remix. Chúng dùng giấy phép phi thương mại. Nếu bạn thích mẫu này hoặc các thiết kế khác, bạn có thể ủng hộ mình một khoản nhỏ qua link bên dưới. Cảm ơn bạn :)

https://www.paypal.me/humebeamengineering

Giới thiệu

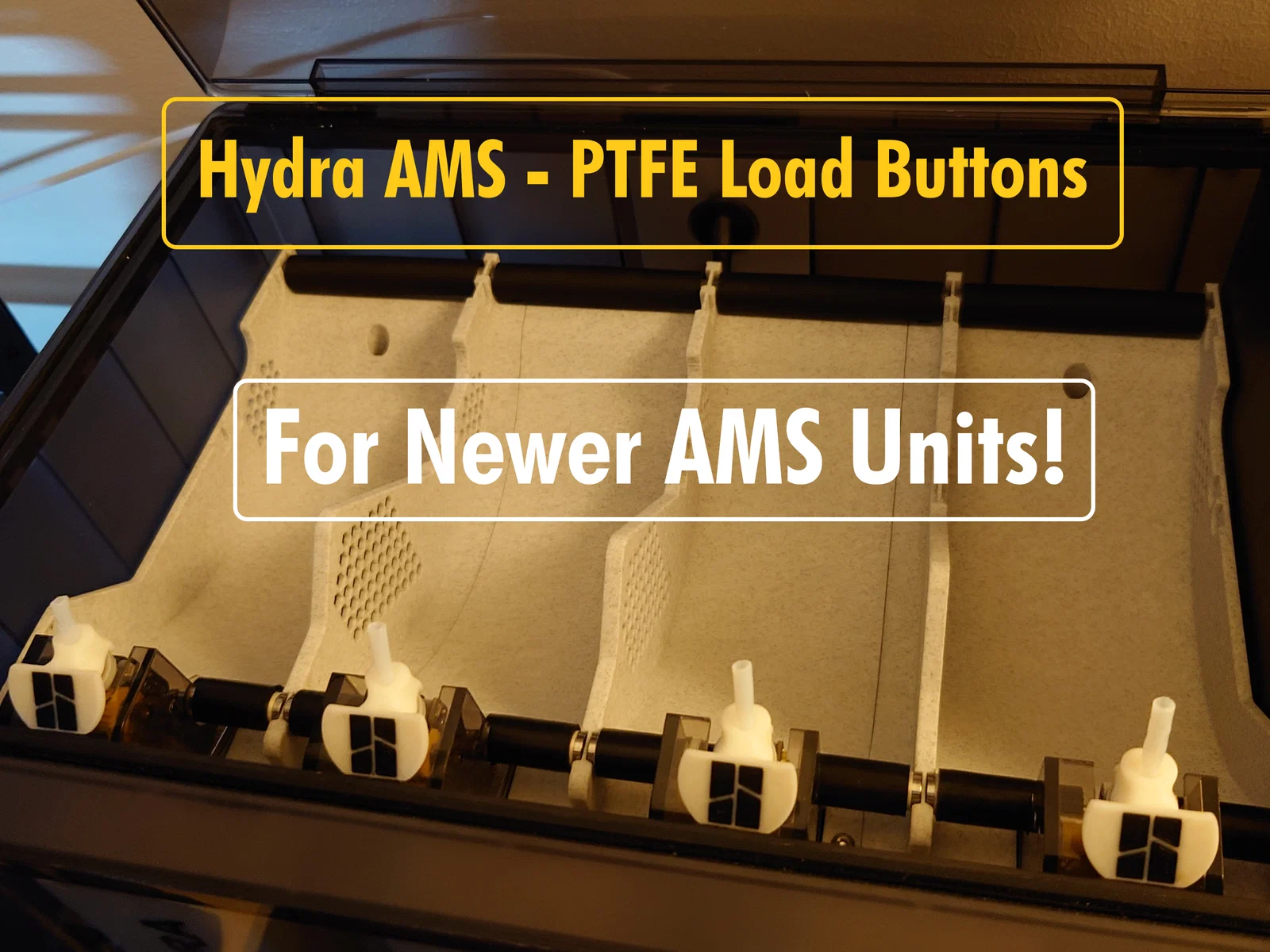

Đây là các nút PTFE load bản phóng to cho Hydra. Chúng được thiết kế để vừa giúp bảo vệ các phễu AMS, vừa cải thiện độ tiện tay khi thao tác.

Nên in phiên bản nào?

Có 2 phiên bản, khác nhau duy nhất ở độ hở (clearance) so với ống PTFE. Với đa số trường hợp, bản “normal” sẽ vừa tốt. Bạn có thể cần làm sạch/lên đúng kích thước lỗ bằng mũi khoan 4 mm.

Thiết lập in (Print Settings)

In theo đúng hướng mình đã set: đặt mặt nút phẳng xuống mặt bàn in. Dùng layer height 0.20 mm hoặc thấp hơn. Nếu thích, bạn có thể tô (paint) logo trong slicer:

Lắp đặt (Installation)

Nhấn phần dưới của bộ feeder và đồng thời lắp nút vào. Xong rồi, ấn ống PTFE xuống nhẹ một chút để khóa cố định.

Bạn phải lắp các nút sau khi bộ Hydra chính đã được gắn vào trong hộp, không được lắp trước (nếu không sẽ không đủ không gian).

Mình biết video hiện tại nhìn không rõ lắm để thấy đang diễn ra gì, mình sẽ chia sẻ bản tốt hơn sau.

Video lắp đặt (Installation Video)
