Hydra - Nút PTFE Load cải tiến cho Bambu Lab AMS

Lưu ý!

Mẫu này chỉ tương thích với AMS nguyên bản. Bạn vui lòng xem các thiết kế khác của mình để tìm các thiết kế hỗ trợ những hệ AMS khác — có khá nhiều.

Lưu ý: thiết kế này dành cho kiểu phễu nạp (feeding funnel) đời cũ của AMS, loại có nút nhấn mảnh. Nếu bạn đang dùng AMS đời mới với nút nhấn dày hơn, vui lòng lấy phiên bản Hydra - PTFE Load Button phù hợp tại đây:

Cám ơn Kamil Kubica đã nhắc mình về điểm này.

Lưu ý: Không phải tất cả AMS đời cũ đều dùng phễu nạp mảnh như hình ở trên, bạn nhớ kiểm tra đúng bộ của mình trước khi in.

Hỗ trợ

Tất cả thiết kế và bản mod của mình trên Printables đều miễn phí để dùng và remix. Chúng dùng giấy phép phi thương mại. Nếu bạn thích mẫu này hoặc các thiết kế khác, bạn có thể ủng hộ mình một khoản nhỏ qua link bên dưới. Cám ơn nhiều :)

https://www.paypal.me/humebeamengineering

Giới thiệu

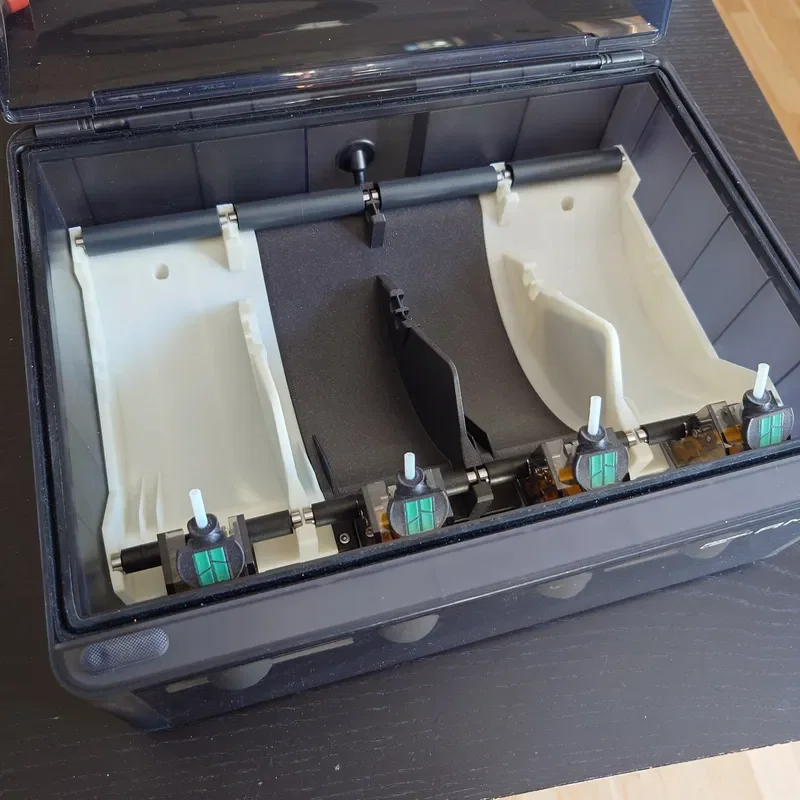

Đây là các nút PTFE load dạng phóng to cho Hydra. Mục tiêu là vừa giúp “giữ gìn” các phễu AMS, vừa cải thiện độ tiện khi thao tác.

Nên in phiên bản nào?

Có 2 phiên bản; khác nhau duy nhất là khoảng hở (clearance) so với ống PTFE. Với đa số trường hợp, bản “normal” sẽ vừa. Bạn có thể cần nong lại lỗ bằng mũi khoan 4 mm.

Thiết lập in (Print Settings)

In theo đúng hướng mình đã đặt, để mặt phẳng của nút nằm trên bed. Dùng layer height 0.20 mm hoặc thấp hơn. Nếu thích, bạn có thể paint logo trong slicer:

Lắp đặt (Installation)

Nhấn phần dưới của feeder và đồng thời lắp nút vào. Xong rồi, ấn ống PTFE xuống nhẹ một chút để khóa cố định.

Bạn phải lắp các nút sau khi phần Hydra chính đã được gắn vào trong hộp, không được lắp trước (vì không đủ khoảng trống).

Mình biết video hiện tại nhìn không rõ lắm, mình sẽ chia sẻ một video tốt hơn sau.

Video lắp đặt (Installation Video)
