Ngàm rack 1U cho Philips HUE Bridge (PoE splitter / Keystone)

Tác giả Jesse_1644906

Lượt tải
291
Lượt thích
47
Lượt coi
3.505

File 10 350,6 KB

  • HUE_mount_right_without_button_hole_1777782406.stlSTL · 40,9 KB
  • HUE_mount_left_with_button_hole_1777782407.stlSTL · 42,7 KB
  • Keystone_mount_1777782408.stlSTL · 47 KB
  • HUE_mount_left_without_button_hole_1777782409.stlSTL · 40,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#371146
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

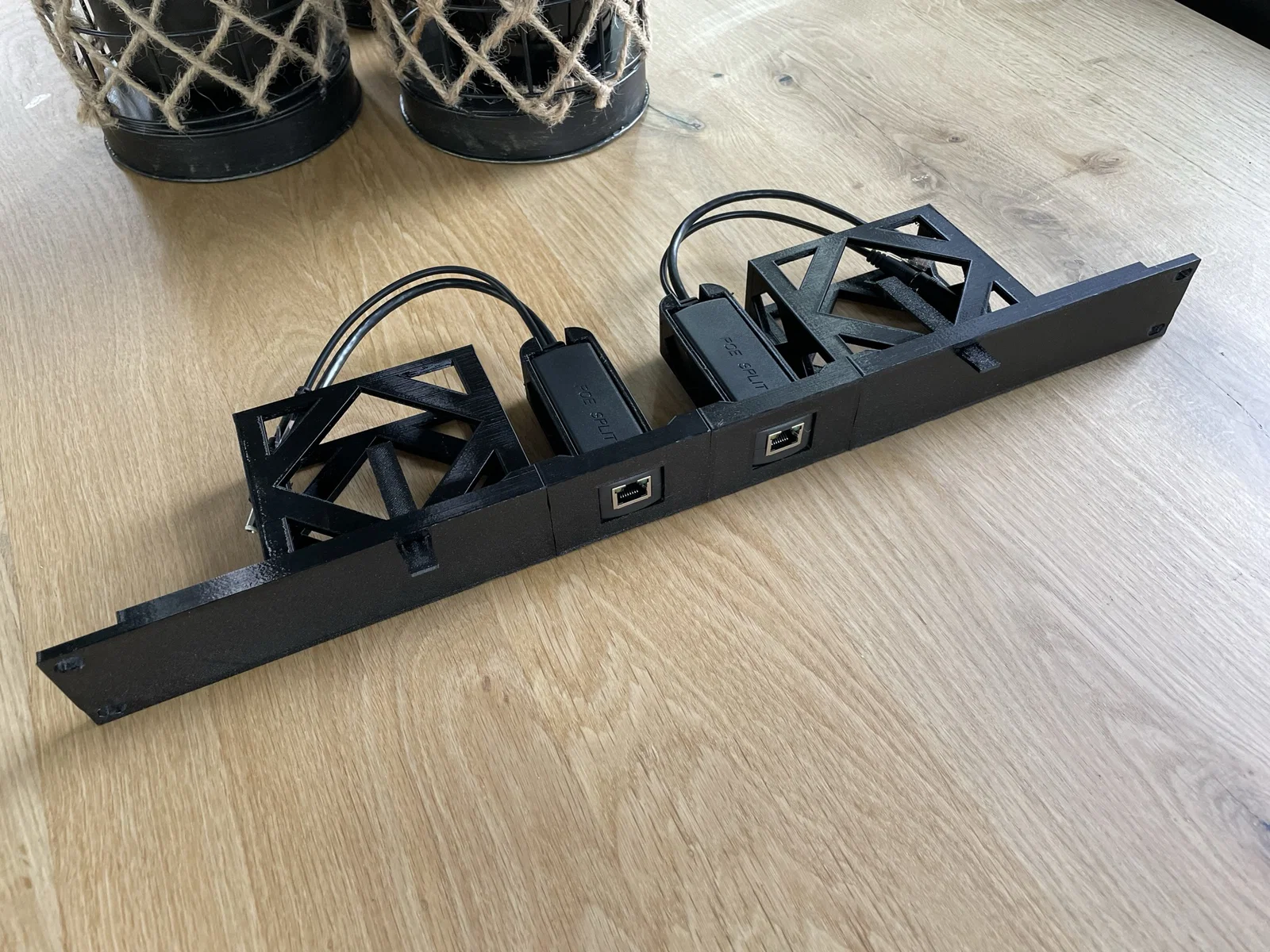

Ngàm gắn 1U cho 2 Philips HUE Bridge, có thể kết nối internet (và cấp nguồn) bằng PoE splitter hoặc keystone. Nút bấm trên Bridge cũng có thể thao tác được khi đã lắp lên rack nhờ chi tiết “button pusher”.

Các phần cần được liên kết với nhau bằng 2x đai ốc M2 và 2x vít M2*10mm. Một số chỗ lắp rất khít, nên cần đầu nối tua vít mềm (kiểu của iFixIt) hoặc một cây tua vít/hexkey nhỏ.

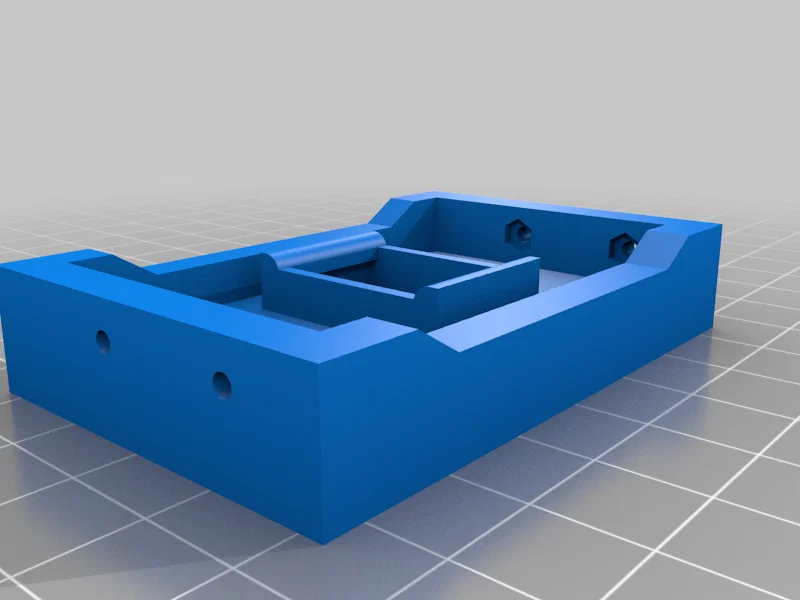

Ngàm PoE được thiết kế cho DSLRKIT 5V PoE splitter (https://www.amazon.nl/dp/B08BZB3DQW?ref_=cm_sw_r_apin_dp_M4PEED5171B5MSG1N8ZF).

Ngàm keystone có thể giữ được hầu hết keystone chuẩn.

Để lắp full bộ, bạn sẽ cần:

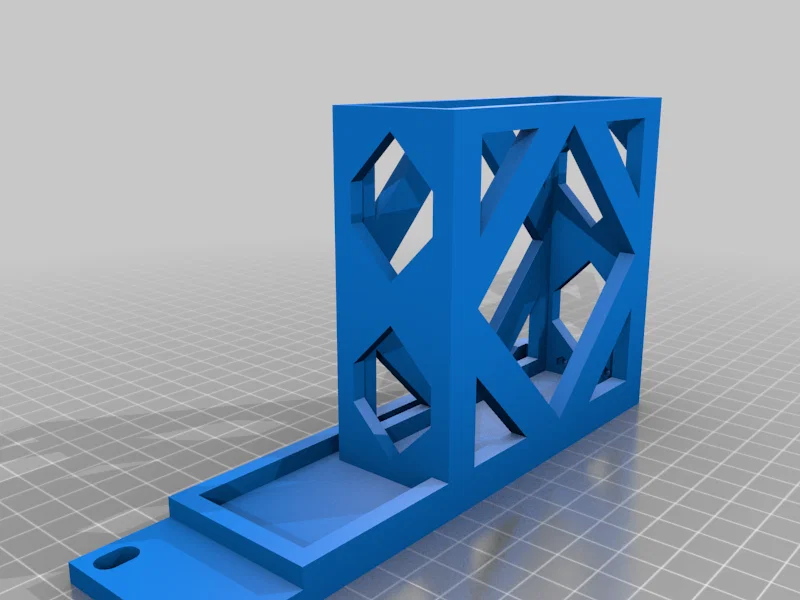

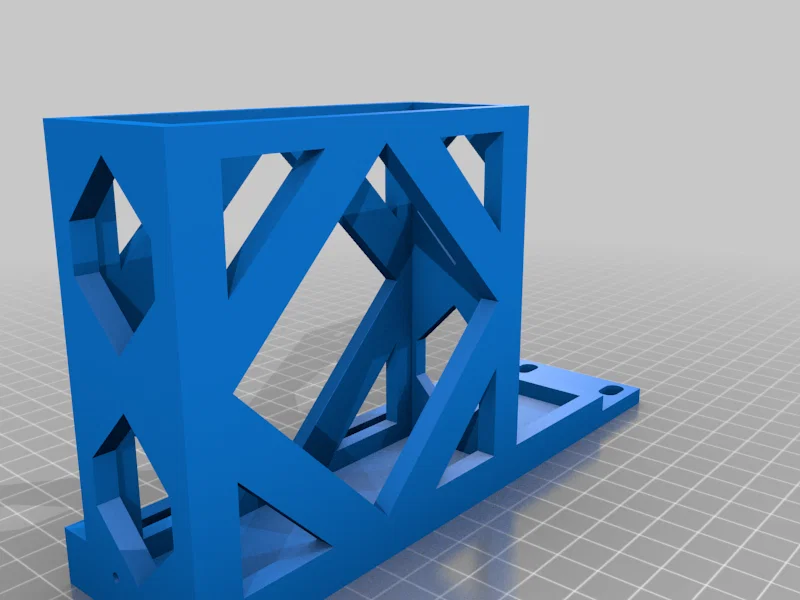

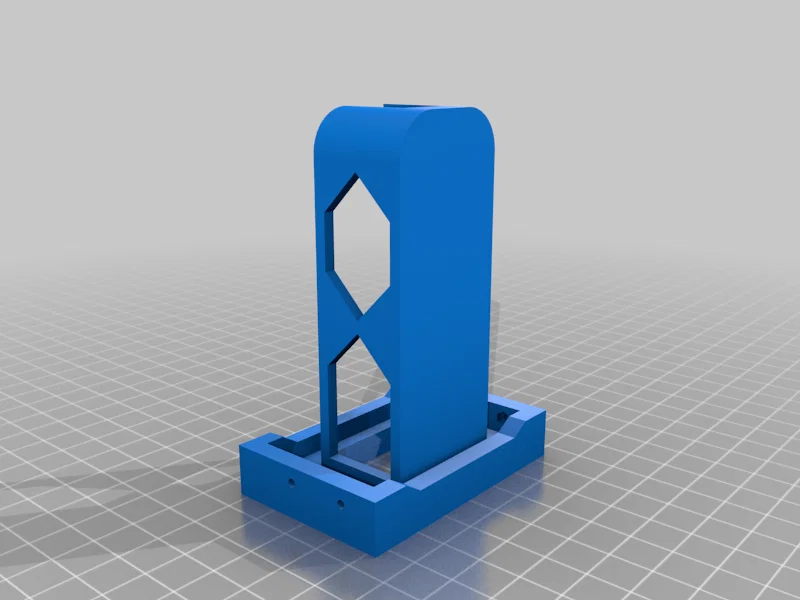

1x HUE mount trái (có/không có lỗ nút)

1x HUE mount phải (có/không có lỗ nút)

2x Keystone mount / PoE splitter mount

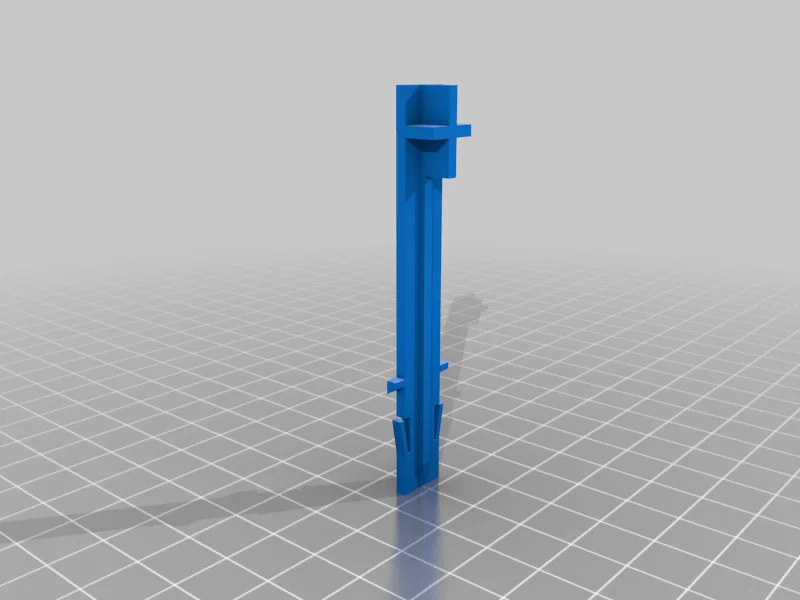

2x HUE button pusher (nếu in mount có lỗ nút)

6x đai ốc M2

6x vít M2*10mm

2x Philips HUE bridge gen 2

2x module keystone (passthrough/LSA) / 2x 5V PoE splitter

Printer Brand:

Creality

Printer:

Ender-3 v2

Rafts:

No

Supports:

No

Resolution:

0.16

Infill:

20

Filament: eSun PETG Black

Notes:

Mình in các phần này (trừ cái button pusher) có dùng brim, vì bị cong vênh và đội góc lên. Có thể in không cần brim nếu máy bạn xịn hơn hoặc tinh chỉnh setting tốt hơn.

Post-Printing =============

Category: Computer
