Kệ Sơn Dọc Modul - OpenSCAD Remix

Kệ của @AnthonyS đúng kiểu mình đang cần để cất các màu sơn dùng cho cọ. Tuy nhiên dung sai (tolerances) của các khe để chai đang hơi “rộng” hơn mức mình muốn, và các clip thì phải dùng supports rồi còn phải tỉa tay mới khớp.

Ngoài các file nguồn OpenSCAD, mình có đính kèm thêm vài file STL:

• single_clip.stl - giống hệt bản trong mẫu gốc, chỉ khác là hẹp hơn 0.1mm. Dùng cái này nếu bạn không cần spacers.

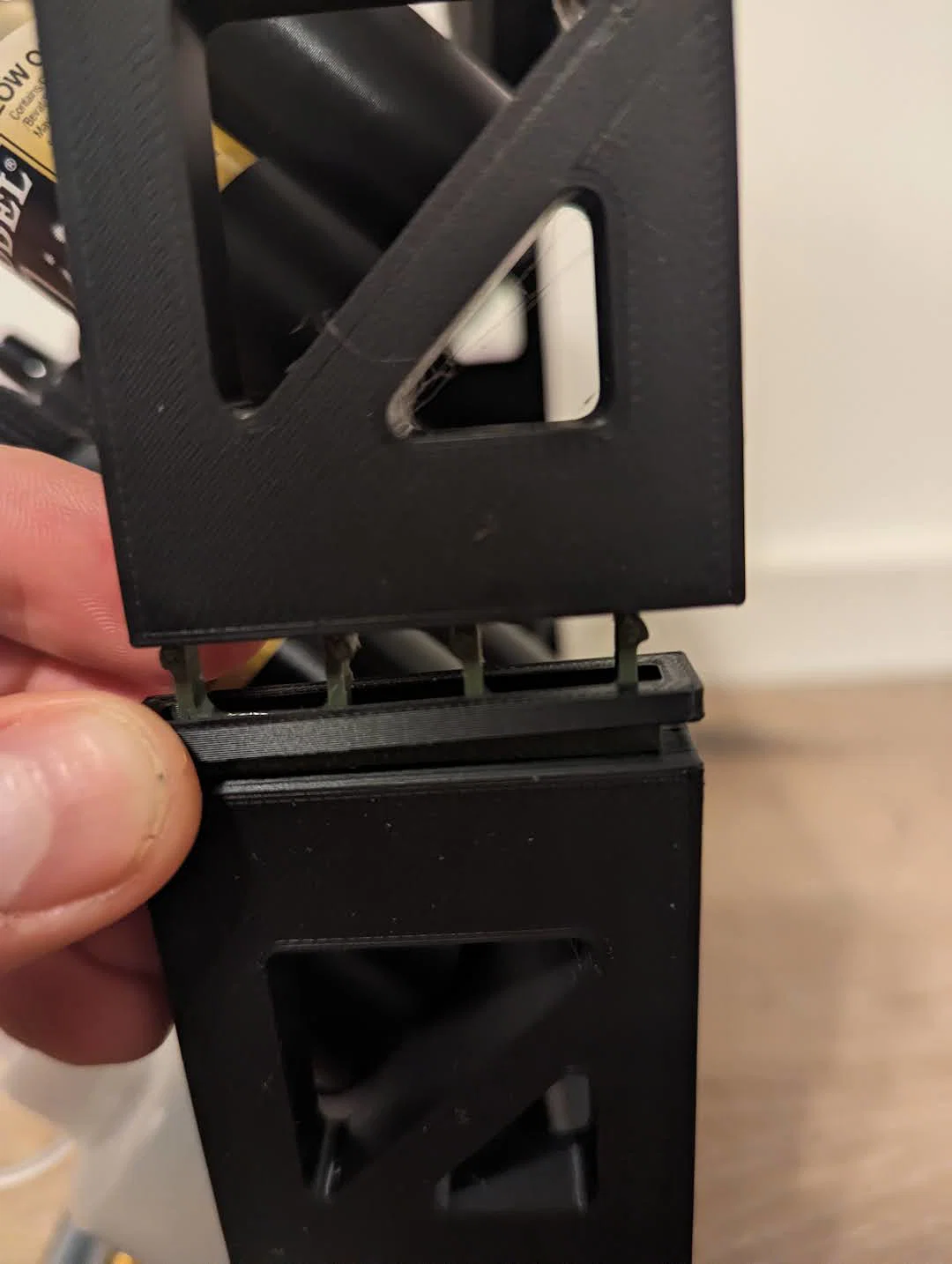

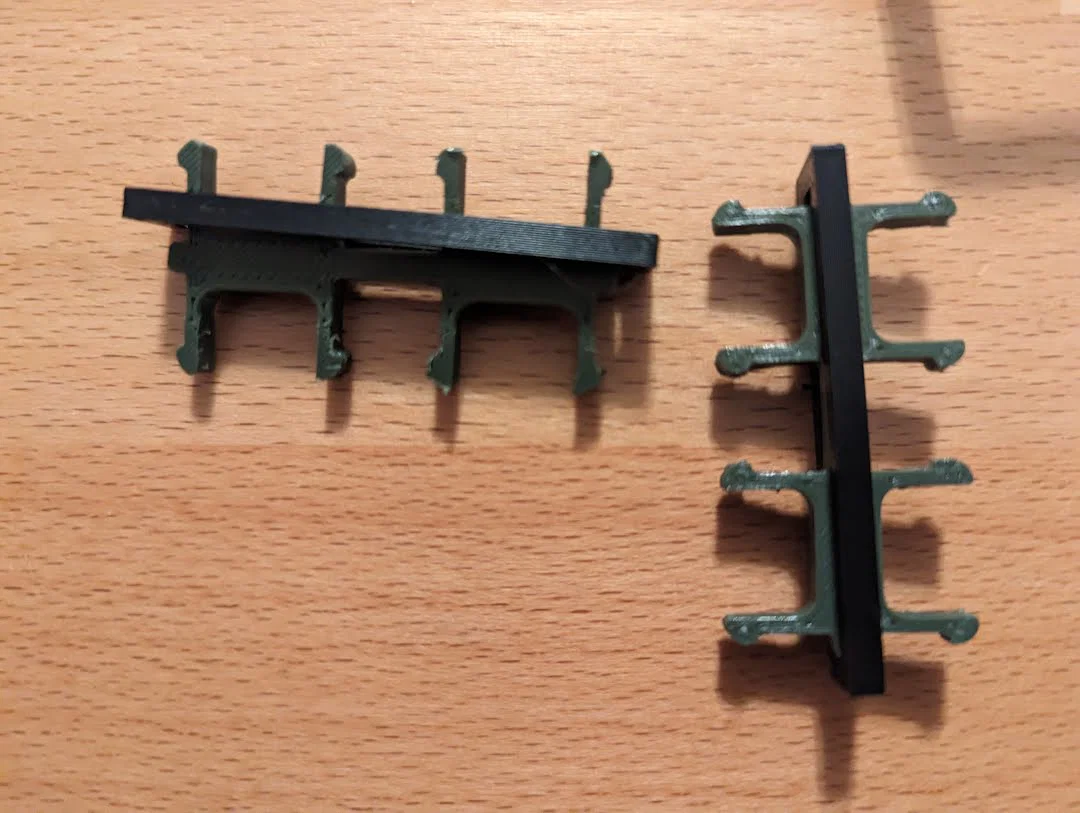

• double_clip.stl, single_brace.stl, double_brace.stl. Để chồng 2 tầng kệ lên nhau, bạn cần 2 double clips và 2 single braces (xem hình). Clip nên in bằng PETG. Để nối 2 cột kệ với nhau, dùng double brace.

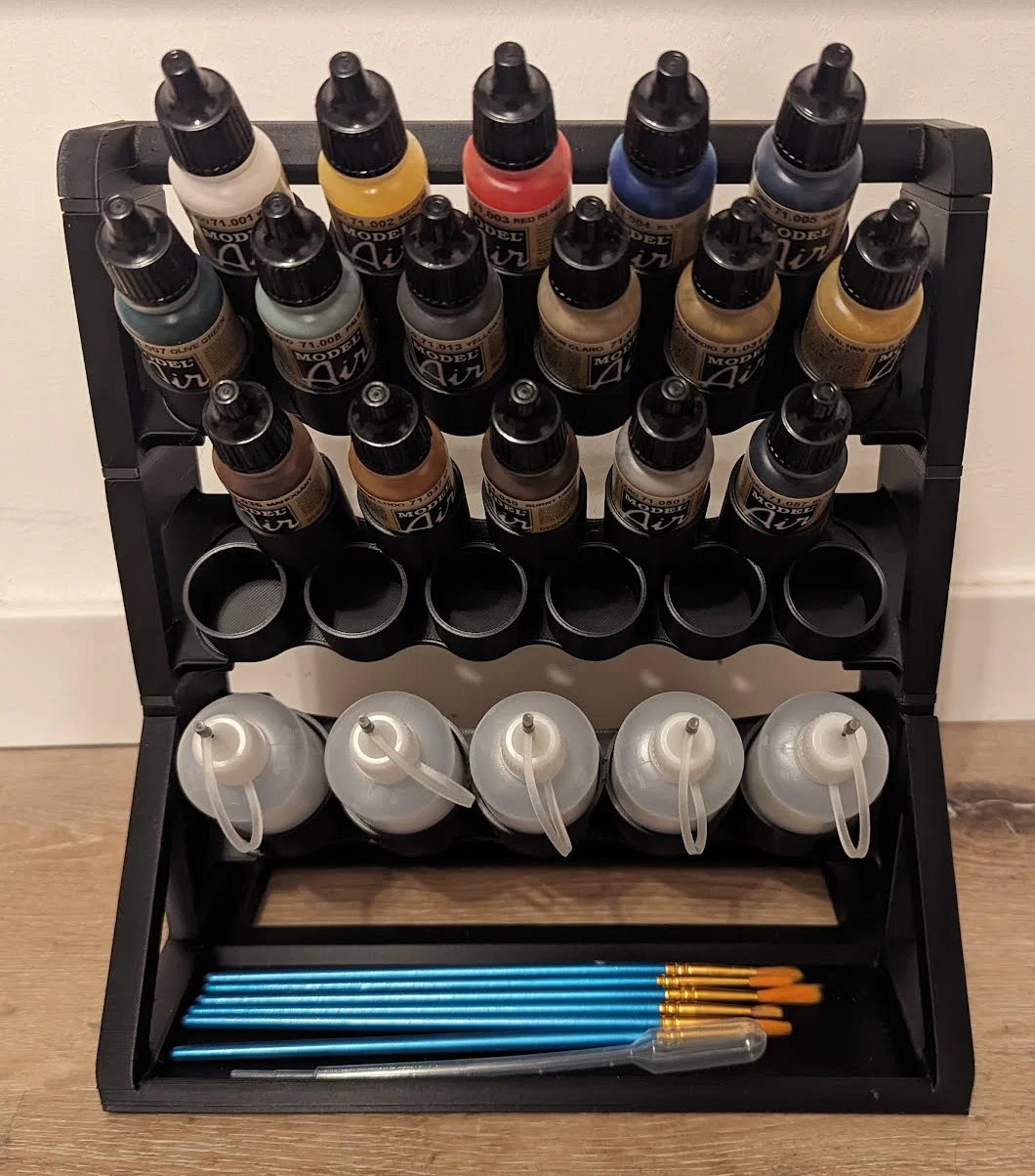

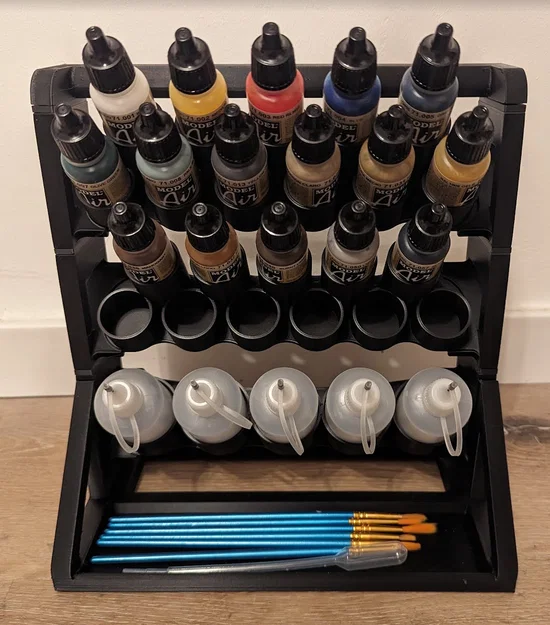

• 25.5mm_double_row_shelf.stl, 36.5mm_tall_shelf.stl là ví dụ các file được generate với dung sai chặt hơn so với bản gốc. Mấy file này ôm chai trong hình rất vừa.
• bracket_outline_DONOTPRINT.stl - đừng in file này :D (xem bên dưới)

Phần hông, đáy và nắp trên thì dùng các file từ mẫu gốc.

Tạo Shelves Tuỳ Chỉnh

• Mở shelf.scad trong OpenSCAD
• Bật/tắt “two rows” tuỳ bạn muốn kệ này có 2 hàng hay không, và chỉnh z offset cho hàng thứ hai
• Chỉnh bottle diameter và slot height (slot height là chiều cao vách của khe giữ chai) theo nhu cầu
• Tinh chỉnh bottles per row, x spacing và y-spacing cho tới khi bạn hài lòng với bố cục. Ở chế độ preview sẽ hiện một outline trong suốt của các bracket. Nhớ đảm bảo có ít nhất một khe hở tối thiểu giữa vách khe giữ chai và các bracket để đảm bảo lắp tương thích.
• Render (các bracket trong suốt sẽ tự động bị loại khỏi model tạo ra)
