Kệ sơn đứng dạng module (Modular Vertical Paint Rack)

Modular Vertical Paint Rack

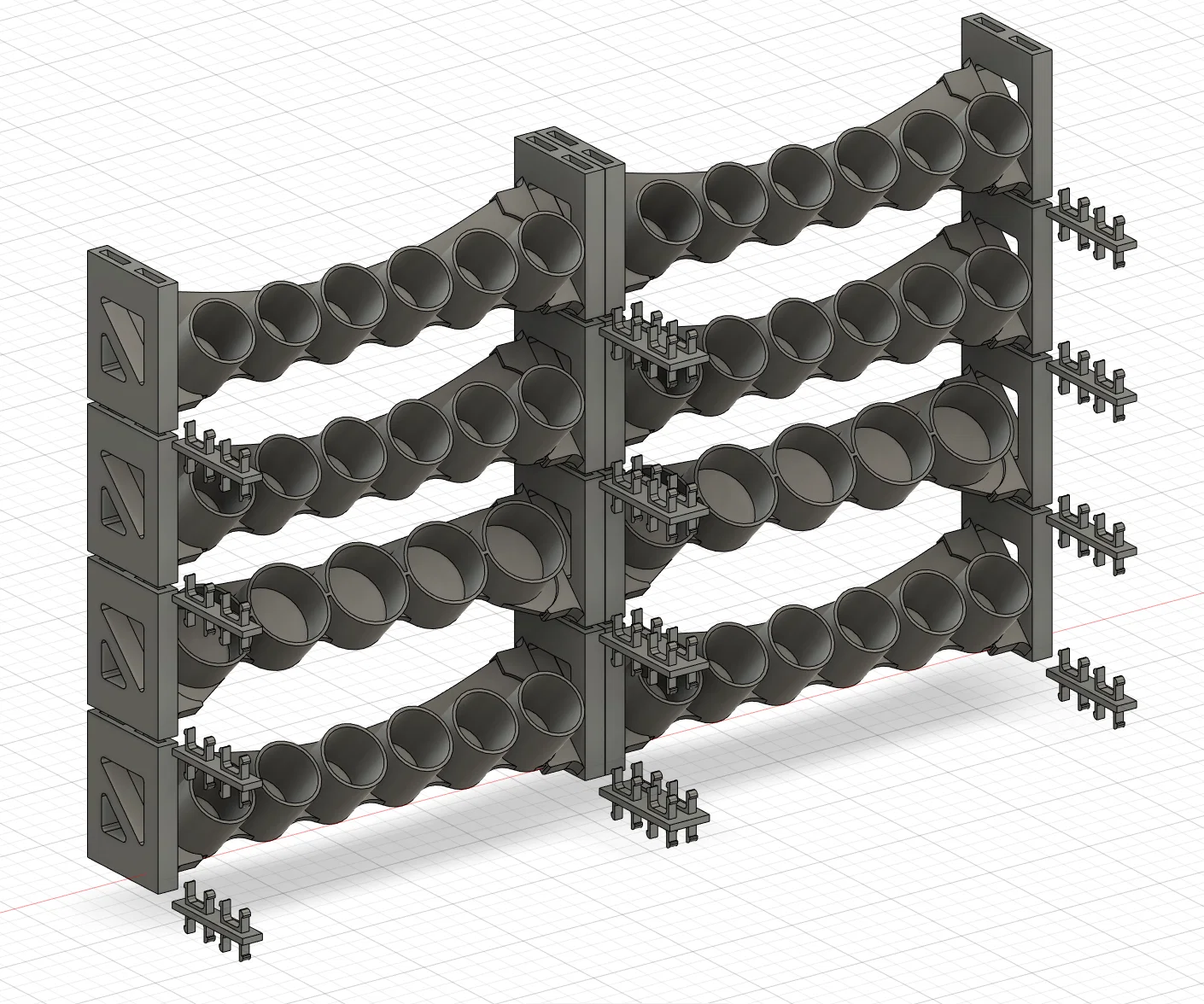

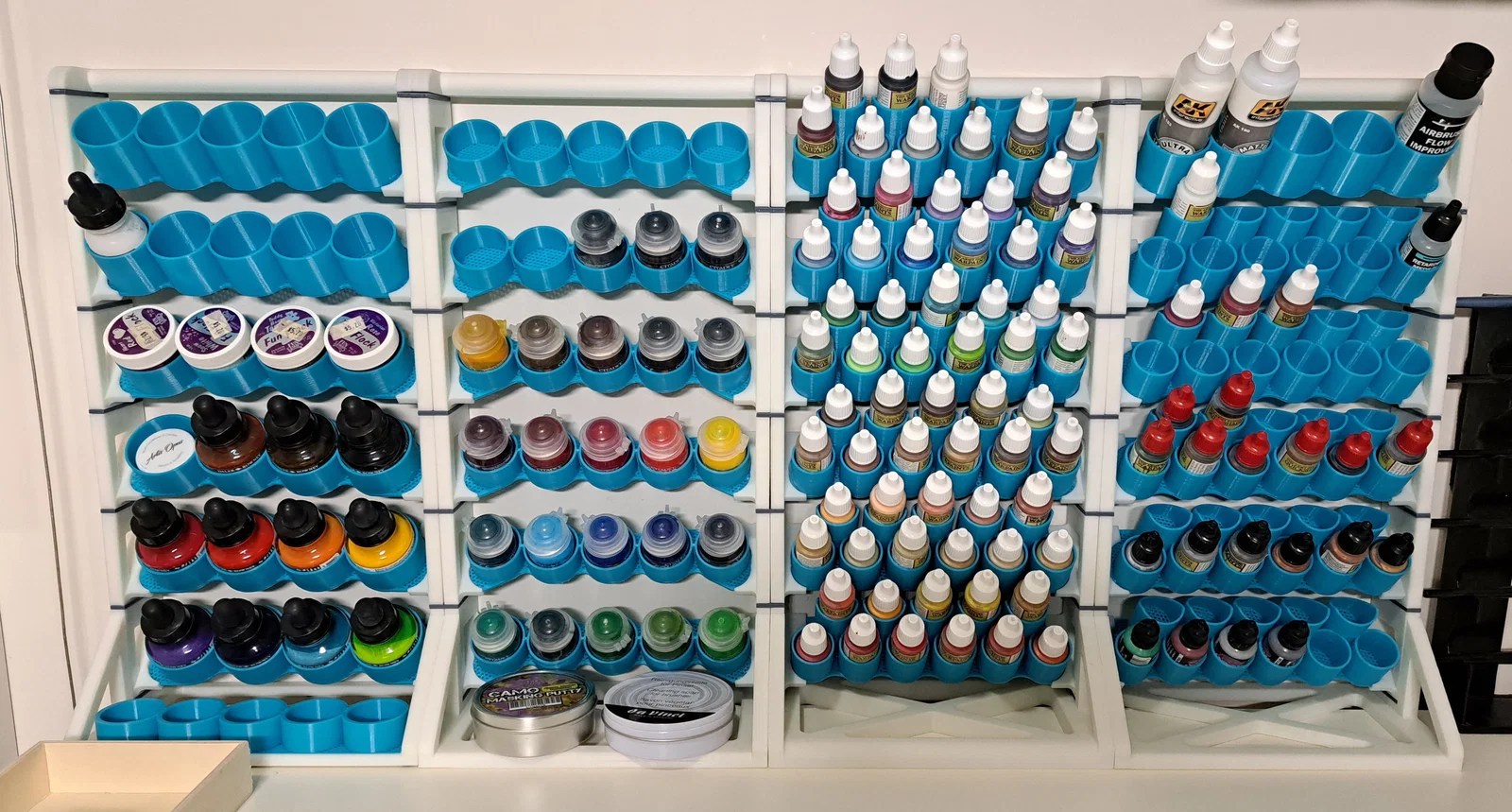

Hệ kệ để sơn này dành cho những ai muốn một giải pháp tùy biến, có thể thay đổi về sau bằng cách đổi các shelf, tháo bớt hoặc thêm tầng.

Thiết kế ưu tiên dễ in (chỉ cần supports cho các clip dùng để nối nhiều rack lại với nhau, nhưng cũng có bản không cần supports) và có thể in trên các máy nhỏ. Miếng lớn nhất vừa trên Ender 3 S1 và vẫn dư vài mm để làm brim. Phần lớn nhất là bottom.3mf, kích thước 225.5mm x 120mm.

Vừa khít (gần như sát nút)!

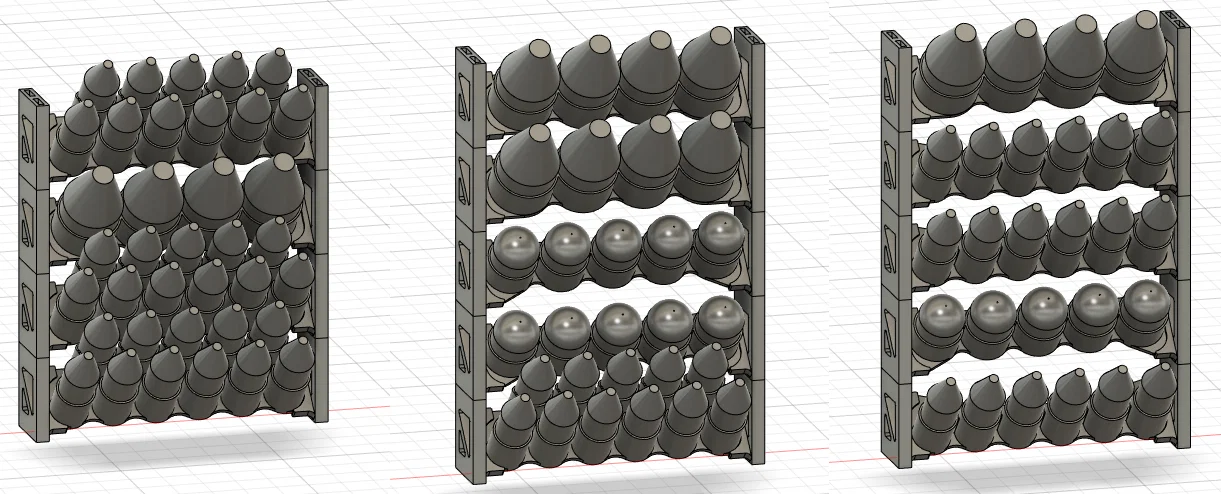

Tùy chọn cấu hình

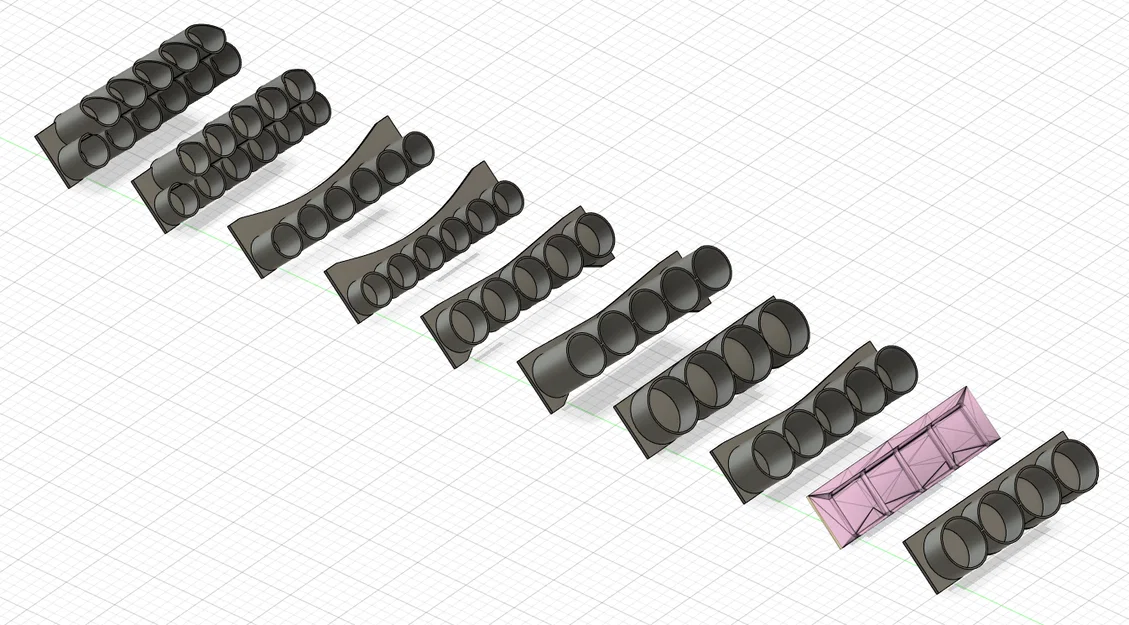

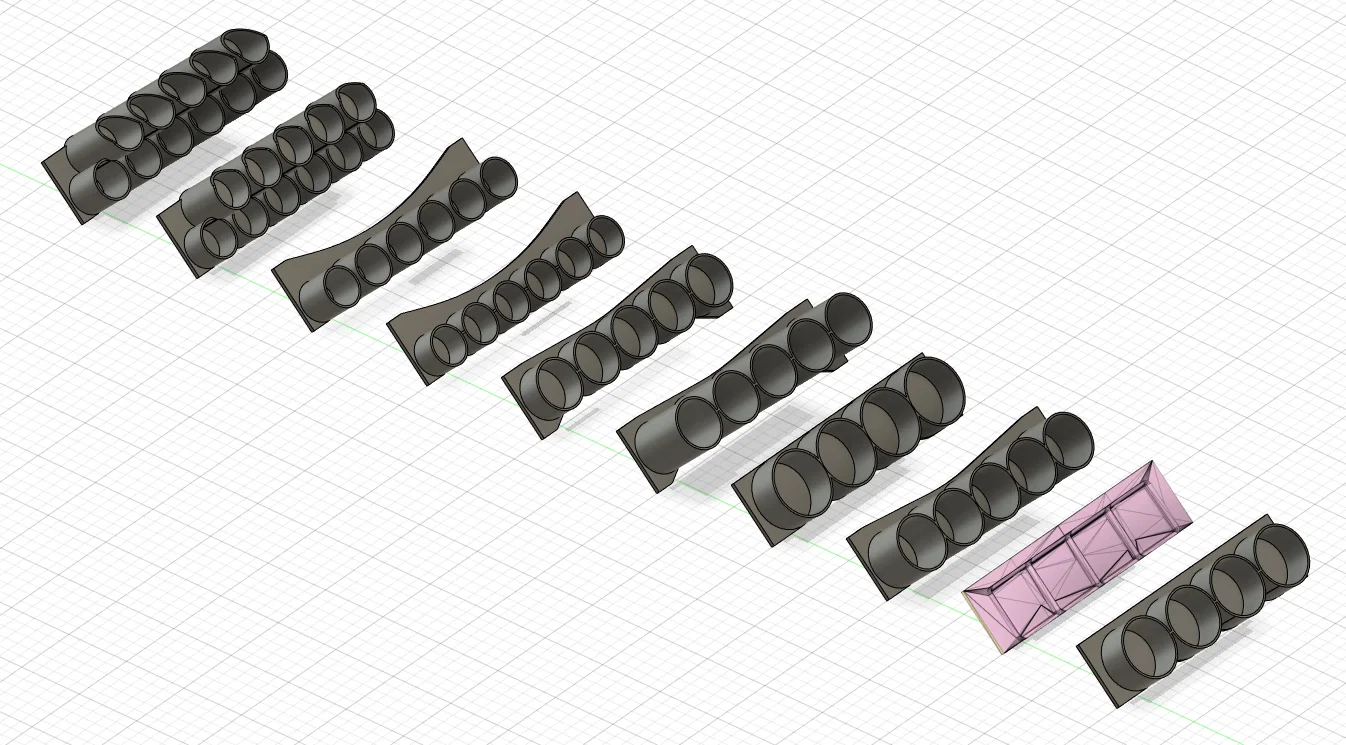

Shelves

• Chai dropper đường kính khoảng 25mm (Vallejo, Army Painter, Turbo Dork, AK Interactive, v.v.)
  • 1 hàng - 6 ô
    • 27mm single row tall shelf.3mf - sâu 30mm
    • 27mm single row shelf.3mf - sâu 20mm
  • 2 hàng - 11 ô
    • 27mm double row tall shelf.3mf - sâu 30mm
    • 27mm double row shelf.3mf - sâu 20mm
• Hũ sơn đường kính khoảng 33mm (Citadel, AK Interactive)
  • 1 hàng - 5 ô
    • 35mm shelf.3mf - sâu 20mm
    • 35mm extra tall shelf.3mf - sâu 50mm
• Hũ/chai ink đường kính khoảng 36mm (Liquitex, Vallejo)
  • 1 hàng - 5 ô
    • 38mm tall shelf.3mf - sâu 35mm
• Hũ sơn đường kính khoảng 40mm (Tamiya)
  • 1 hàng - 4 ô
    • 42mm shelf.3mf
• Hũ ink đường kính khoảng 45mm (Daler Rowney)
  • 1 hàng - 4 ô
    • 46mm shelf.3mf - sâu 25mm
• gridfinity - kết hợp rất hợp với bottom with shelf.3mf
  • 1 hàng - 4 ô
    • gridfinity shelf.3mf
• Tự thiết kế
  • Template shelf rỗng
    • shelf template.3mf

Các tổ hợp shelf không tương thích

Một số tổ hợp sẽ không tương thích khi dùng các shelf lớn và dày.

Các tổ hợp sau được biết là sẽ che/chạm nhau:

Shelf

ở trên/dưới

không tương thích với

• 27mm double row tall shelf.3mf
• 27mm double row shelf.3mf

dưới

• 46mm shelf.3mf

• 38mm tall shelf.3mf

• 27mm double row tall shelf.3mf

• 27mm double row shelf.3mf

trên

• 46mm shelf.3mf

• 27mm double row tall shelf.3mf

• 27mm double row shelf.3mf

NA

• bottom with shelf.3mf

Một số trường hợp không tương thích này có thể xử lý bằng cách dùng double clips làm spacer. Mình dự tính sẽ phát hành thêm vài phiên bản double clips để làm spacer lớn hơn trong tương lai, nhưng cũng khá dễ để chỉnh sửa các double clips hiện có cho đúng nhu cầu của bạn.

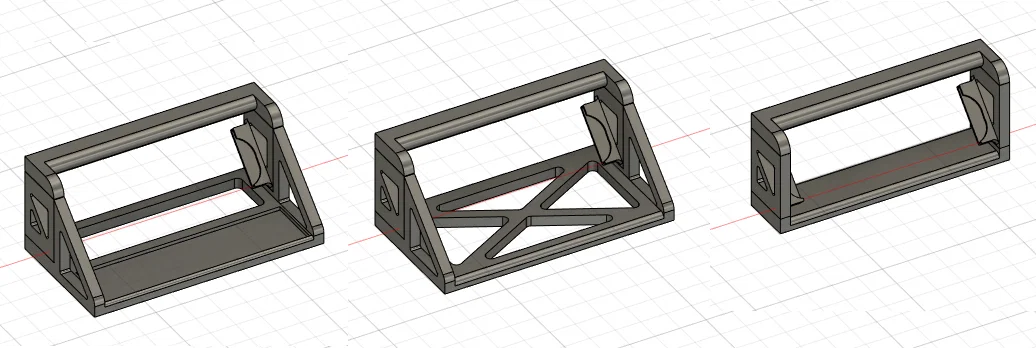

Bottoms

• bottom.3mf - sâu hơn và vững, để đứng độc lập trên bàn
• bottom slim.3mf - dán keo hoặc tùy biến và tự thêm lỗ để bắt cố định vào bàn/kệ
• bottom with shelf.3mf - sâu hơn và vững, để đứng độc lập trên bàn và có thêm khe cho một shelf

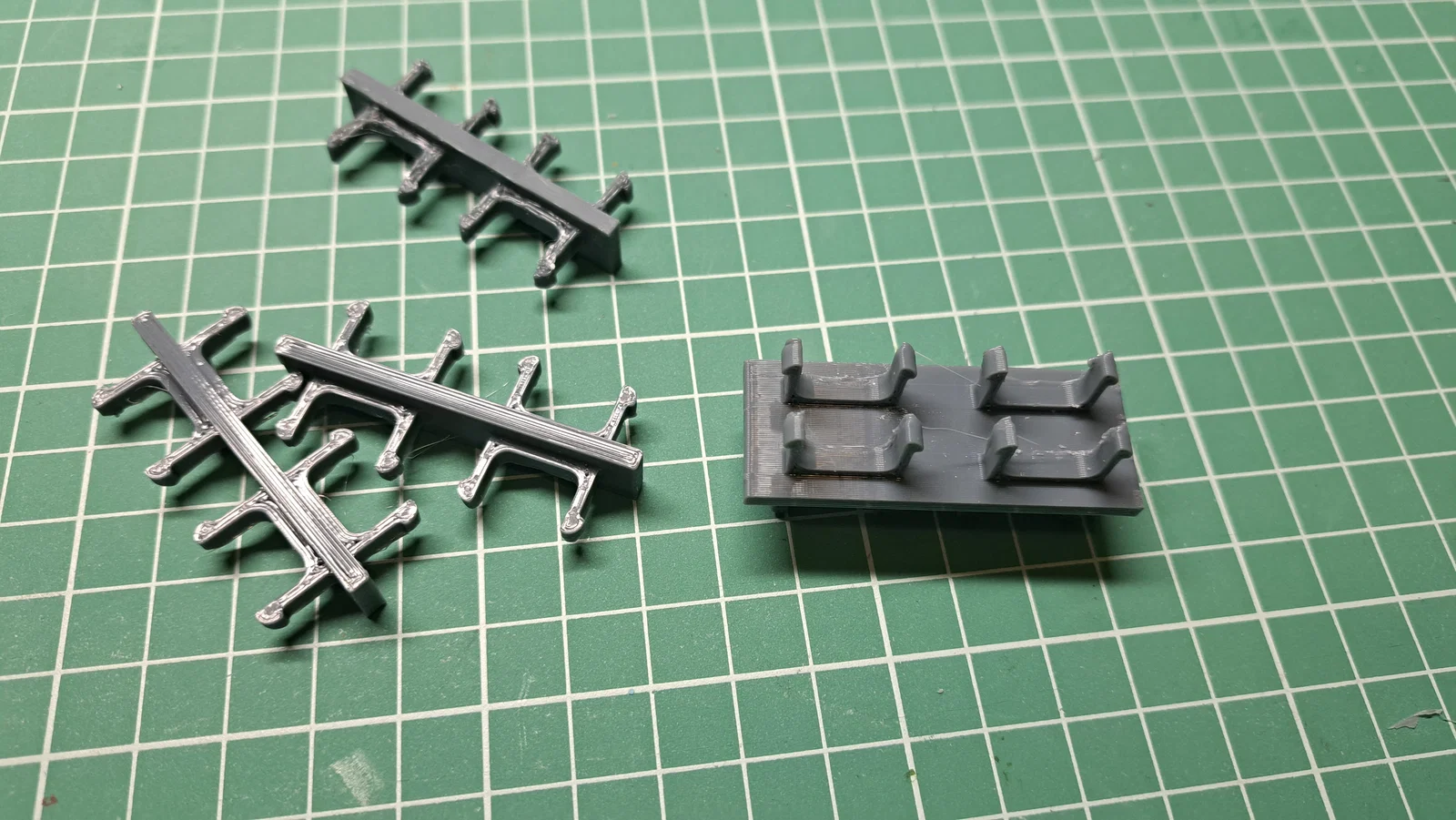

Clips

• Dùng riêng lẻ
  • clip.3mf
• Nối nhiều rack lại với nhau
  • Các rack đặt kế bên nhau
    • Bản không cần supports
      • spacer supportless 2x2.3mf
      • spacer supportless clip.3mf x4
    • Bản cần supports
      • double clip 2x2.3mf
  • Phần đầu/cuối của cụm rack
    • Bản không cần supports
      • spacer supportless 1x2.3mf
      • spacer supportless clip.3mf x2
    • Bản cần supports
      • double clip 2x1.3mf
• Tăng thêm chiều cao giữa các tầng như một spacer 3mm
  • Bản không cần supports
    • spacer supportless 1x2.3mf
    • spacer supportless clip.3mf x2
  • Bản cần supports
    • double clip 2x1.3mf
• Top bracket
  • Top bracket chỉ gắn được back clip. Nếu muốn dùng bản spacer thì dùng các bản supportless và chỉ gắn back clip, để trống cái phía trước. Hoặc bạn có thể dùng bản đặc cần supports rồi cắt bỏ hai đầu clip phía trước bên trên.

Vật liệu

Khuyến nghị in các clip bằng PETG vì PLA dễ giòn, còn TPU thì sẽ quá mềm/dẻo. Các phần còn lại có thể in bằng bất kỳ vật liệu nào đủ cứng mà bạn thấy hợp.

Thiết lập in

Khuyến nghị rất mạnh là hãy slice với Slicing Tolerance = Exclusive nếu bạn dùng Cura!

Frame

Nozzle size: 0.4mm

Layer height: 0.24mm

Line width: 0.5mm

Wall thickness: 1.5mm

Top/bottom height: 1.5mm

Infill density: 20%

Infill Pattern: Cubic Subdivision

Supports: None

Slicing Tolerance: Exclusive (Cura only)

Shelves

Nozzle size: 0.4mm

Layer height: 0.24mm

Line width: 0.5mm

Wall thickness: 1.5mm

Top/Bottom height: 0

Infill density: 60%

Infill Pattern: Tri-Hexagon

Supports: None

Slicing Tolerance: Exclusive (Cura only)

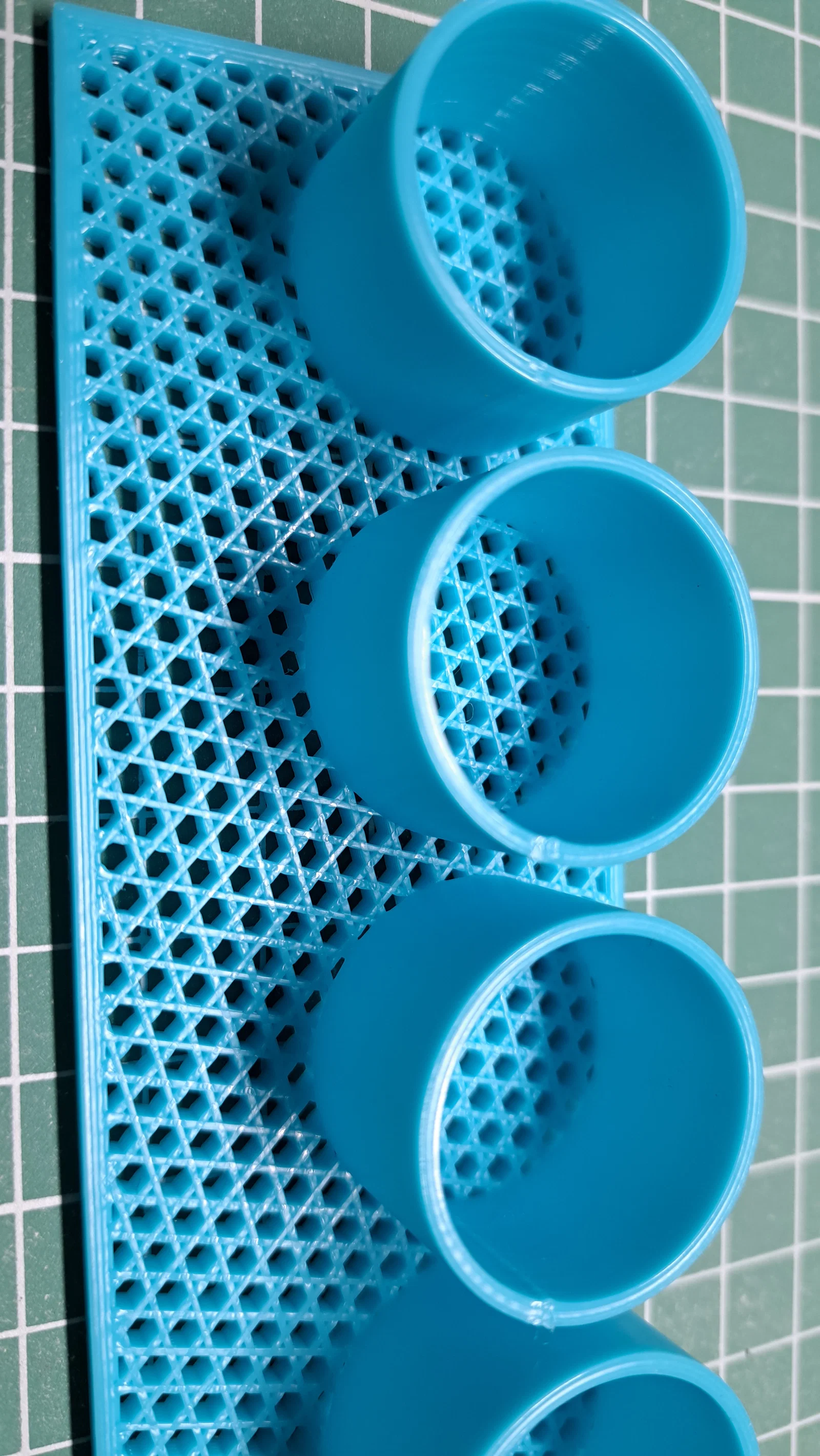

Khi đặt top và bottom = 0, bạn sẽ có pattern infill nhìn đẹp và tiết kiệm vật liệu.

Clips + Spacer supportless clips

Nozzle size: 0.4mm

Layer height: 0.16mm

Line width: 0.44mm

Infill density: 100%

Supports: None

Slicing Tolerance: Exclusive (Cura only)

Double Clips (bản supportless)

Nozzle size: 0.4mm

Layer height: 0.16mm

Line width: 0.44mm

Infill density: 100%

Supports: None

Slicing Tolerance: Exclusive (Cura only)

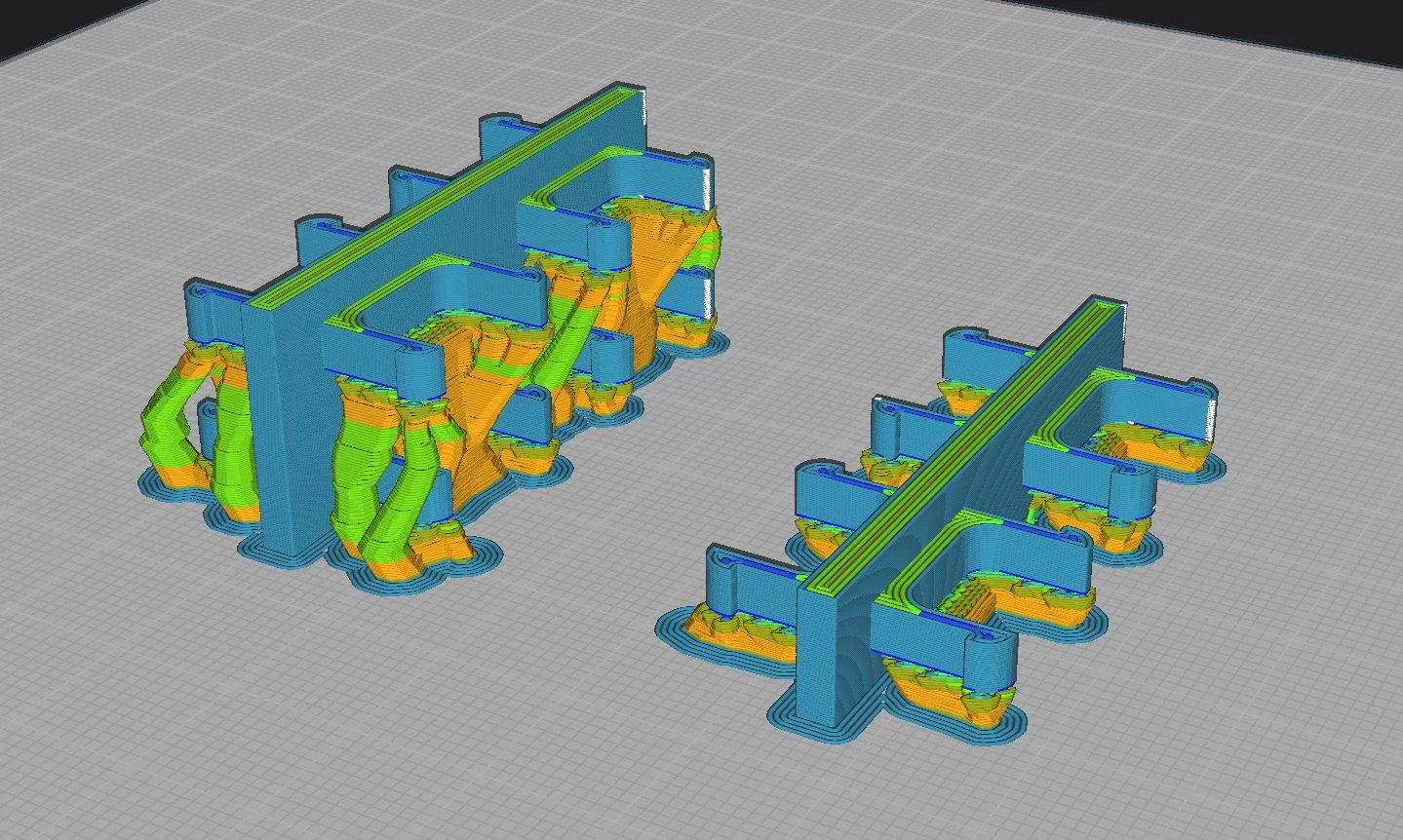

Double Clips (bản có supports)

Nozzle size: 0.4mm

Layer height: 0.16mm

Line width: 0.44mm

Infill density: 100%

Supports: Tree

Slicing Tolerance: Exclusive (Cura only)

Lắp ráp

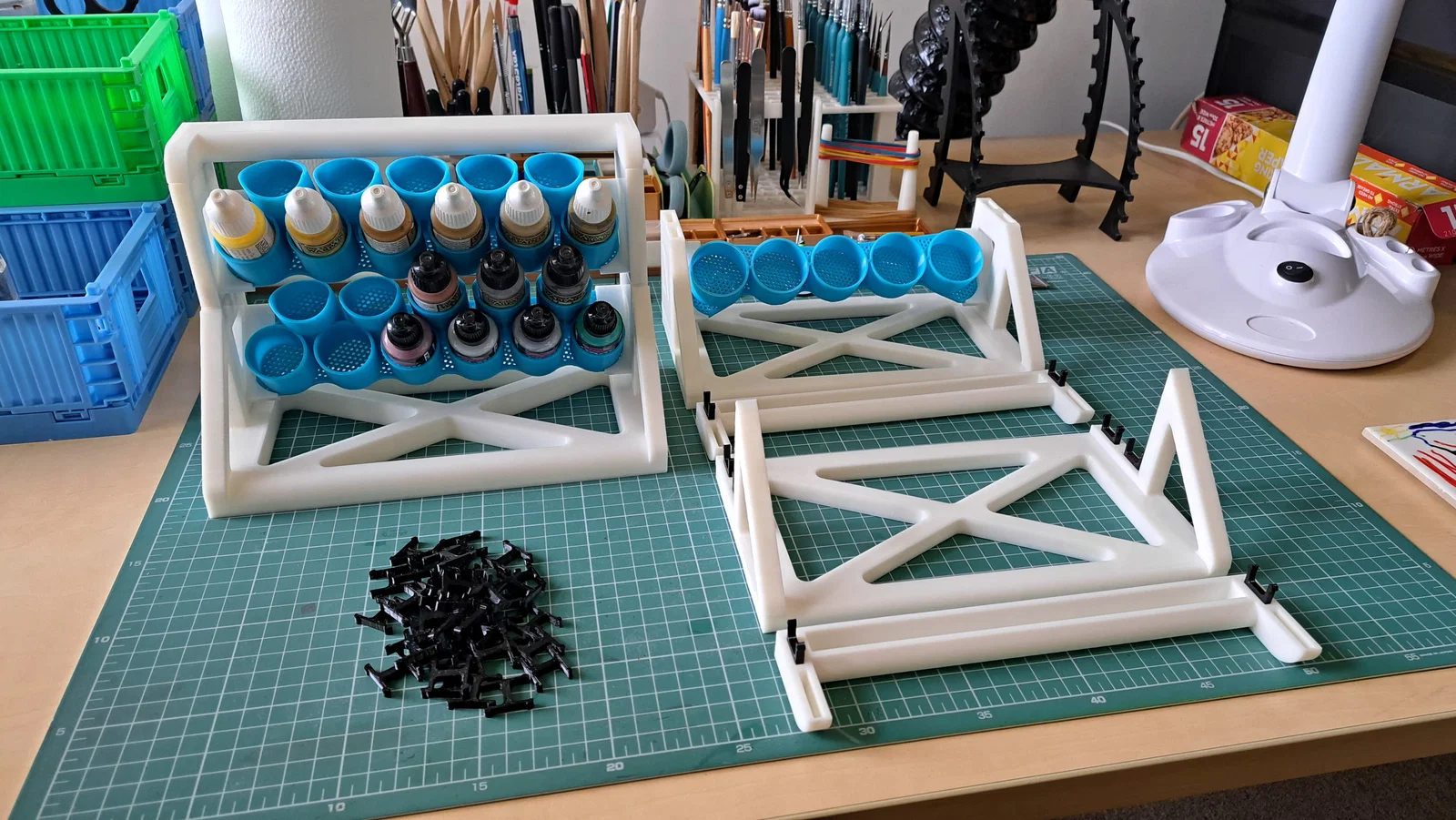

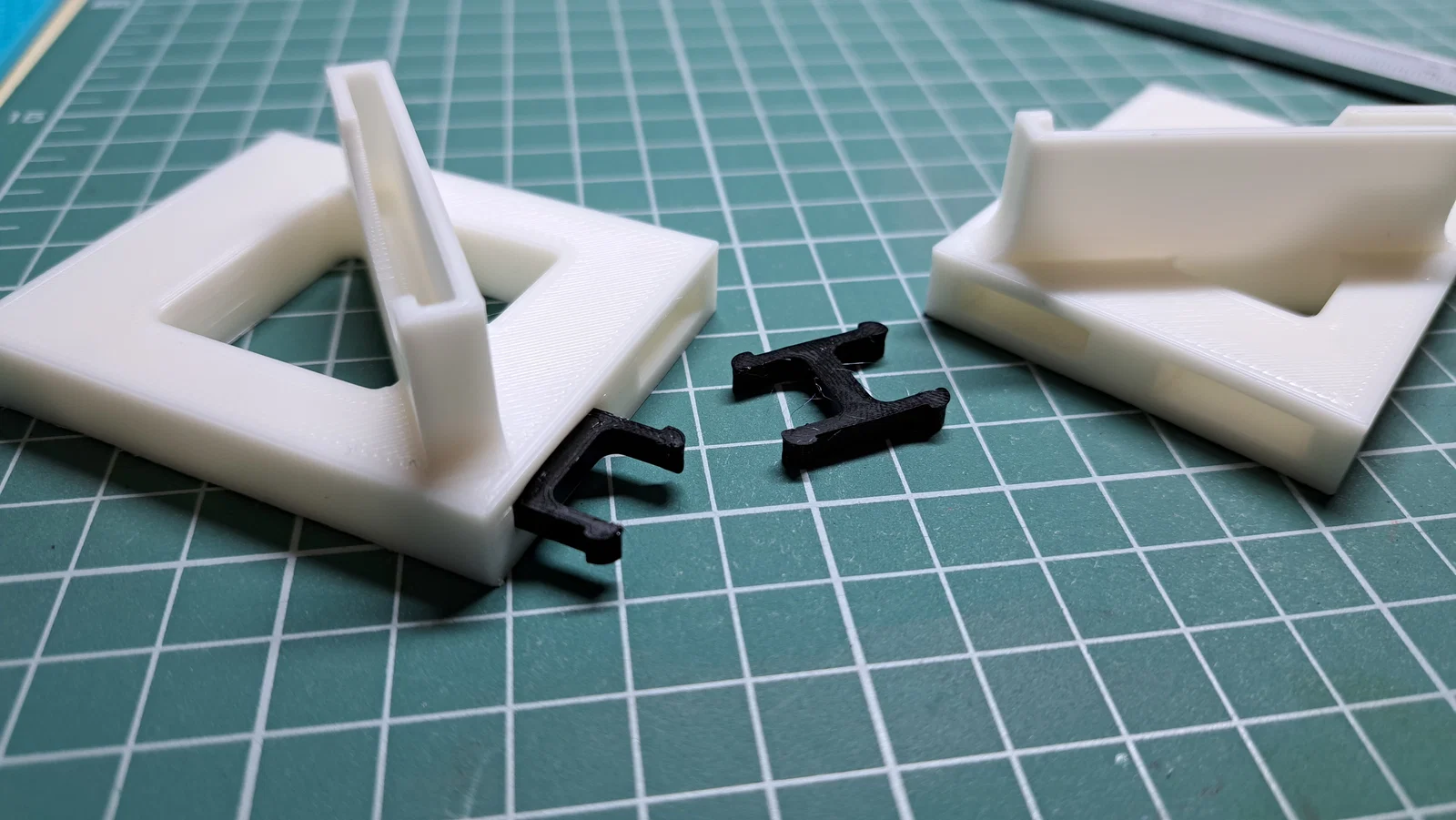

Tất cả các phần được lắp với nhau bằng snap-in clips. Bạn có thể dán keo các chi tiết nếu không có ý định thay đổi về sau. Chấm nhẹ một ít keo cũng hữu ích để “hàn” shelf vào khe của phần sides cho chắc hơn; việc dán shelf với sides lại với nhau vẫn giữ được tính modular. Chỉ cần canh đúng khoảng cách khi dán sides vào shelves, nếu không các tầng sẽ bị lệch. Có thể dùng 2x tops hoặc bottoms làm đồ gá (jig) khi dán.

Dùng tops và/hoặc bottoms làm jig để dán.

Dạng độc lập

Dùng bản clips.3mf để nối tất cả các phần lại với nhau.

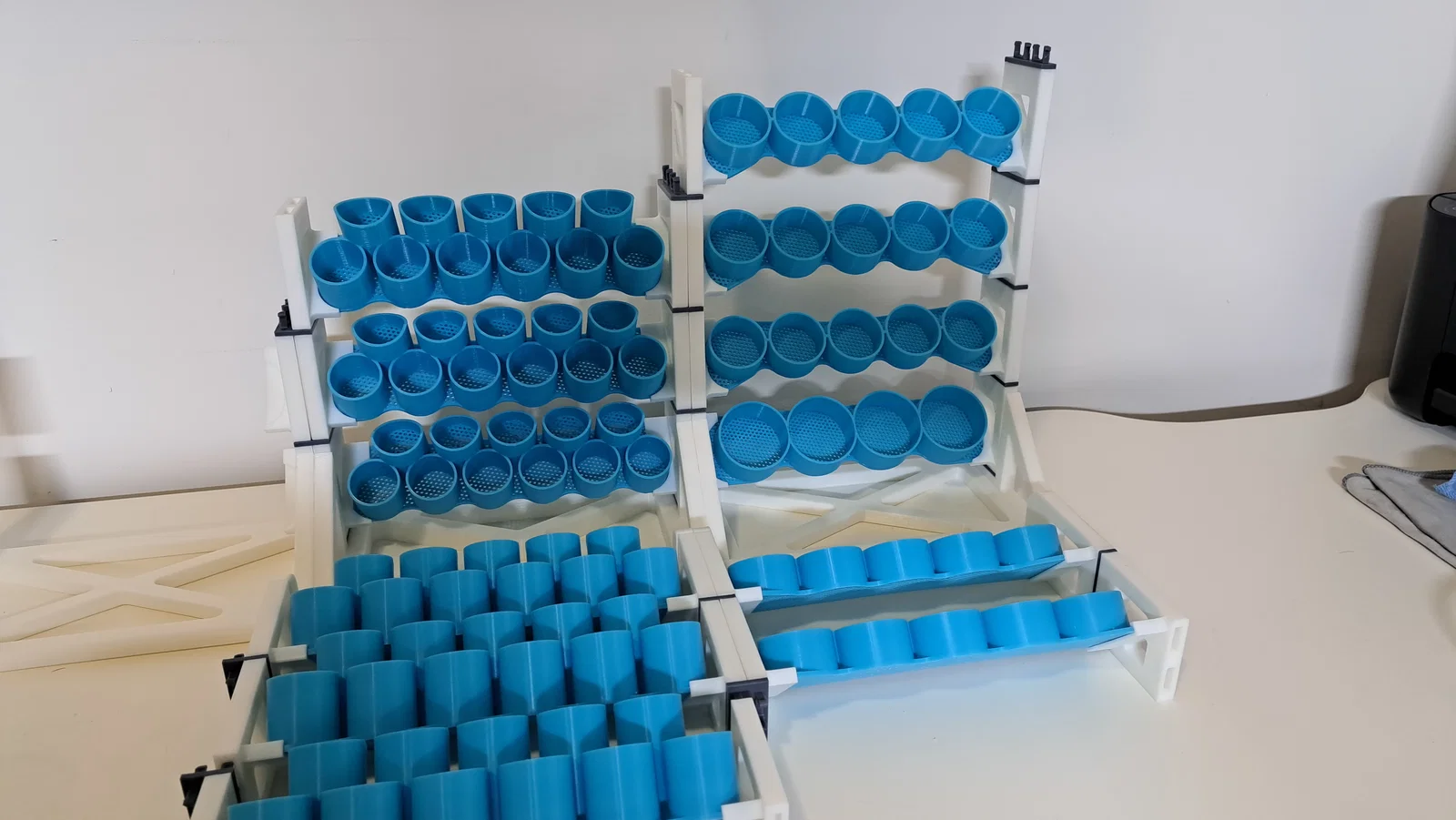

Nối nhiều rack

Bản không cần supports

Dùng spacer supportless 1x2.3mf ở các mặt ngoài và spacer supportless 2x2.3mf ở các mặt giáp nhau để nối tất cả các phần lại. In số lượng spacer supportless clip.3mf phù hợp để gắn vào các spacer.

Bản cần supports

Dùng double clip 2x1.3mf ở các mặt ngoài và double clip 2x2.3mf ở các mặt giáp nhau để nối tất cả các phần lại.

Bạn có thể sẽ cần vệ sinh/clean một phía của clip (phía có supports) để lắp khít hơn.

Lưu ý: Các khớp nối này được thiết kế rất khít để làm rack lớn mà không bị rung rinh hay ọp ẹp.

Phiên bản 1

Dưới đây là tóm tắt các phần đã được in và xác nhận.

Đã xác nhận

• 27mm double row tall shelf.3mf
• 27mm double row shelf.3mf
• 27mm single row shelf.3mf
• 27mm single row tall shelf.3mf
• 35mm shelf.3mf
• 35mm extra tall shelf.3mf
• 38mm tall shelf.3mf
• 42mm shelf.3mf
• 46mm shelf.3mf
• bottom.3mf
• bottom with shelf.3mf
• spacer supportless clip.3mf
• spacer supportless 1x2.3mf
• spacer supportless 2x2.3mf
• clip.3mf
• double clip 2x1.3mf
• double clip 2x2.3mf
• left side wall.3mf
• right side wall.3mf
• top.3mf

Dưới đây là tóm tắt các phần vẫn chưa được in và xác nhận. Nếu bạn đã in thử món nào bên dưới thì cho mình xin biết kết quả nha!

Cần xác nhận

• gridfinity shelf.3mf
• bottom slim.3mf
