Hộp Đựng Cứng Cáp (Rugged Case) Tùy Chỉnh Tham Số

Remix từ Hộp Rugged tham số hoá (OpenSCAD) kèm ron TPU Tác giả maxelman

Tác giả MichaelBaisc_4619996

Lượt tải
14
Lượt thích
3
Lượt coi
124

File 4 2,2 MB

  • PCBite_Rugged_Box_-_One_Insert_1785922049.stlSTL · 1,1 MB
  • PCBite_Rugged_Box_-_Two_Inserts_1785922050.stlSTL · 1,1 MB
  • parameterized_rugged_box_1785922051.scadSCAD · 31,6 KB
  • parameterized_rugged_box_1785922056.jsonJSON · 2,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

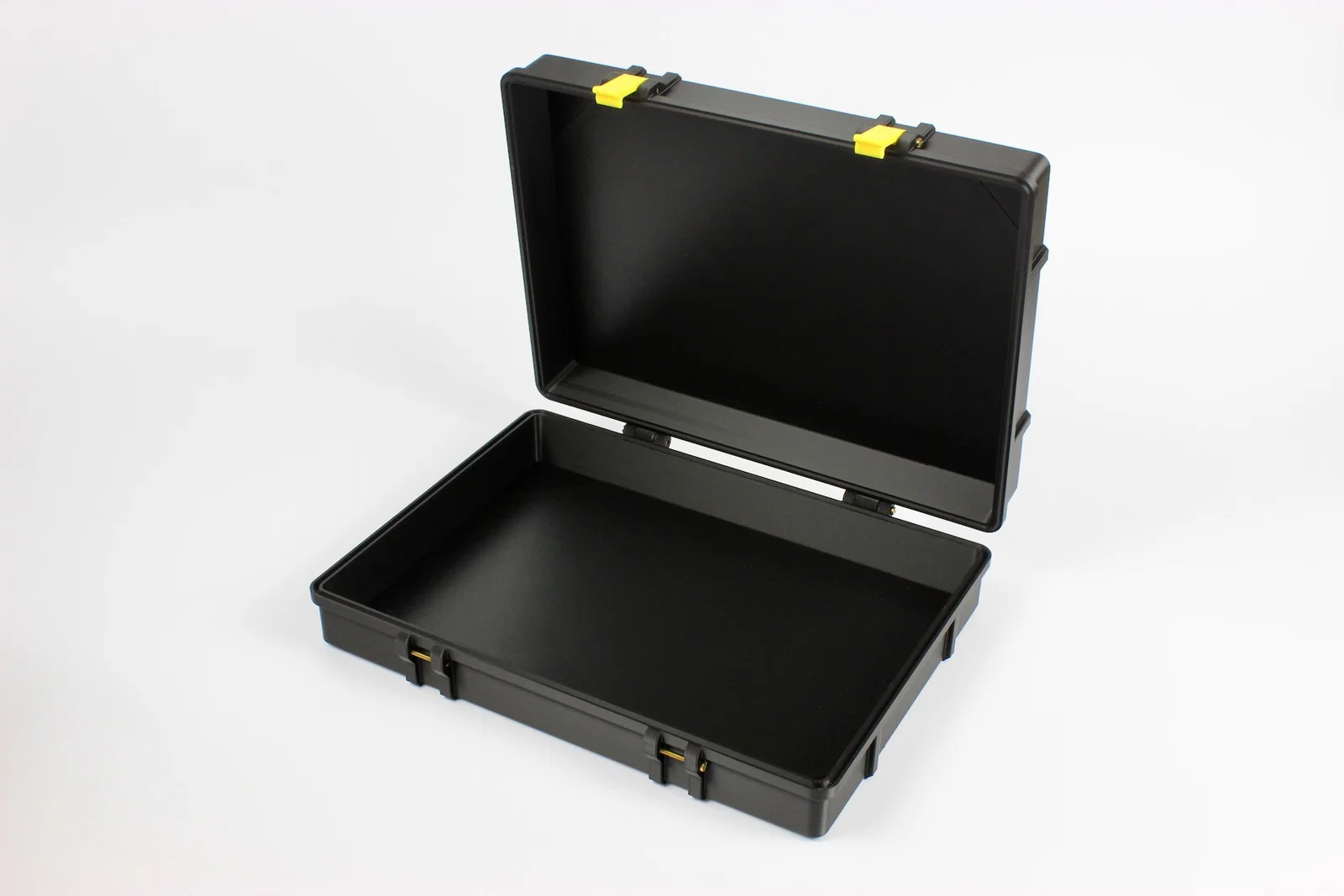

Đây là mẫu hộp/thùng cứng cáp có thể tùy chỉnh tham số (parameterized) được tạo bằng OpenSCAD. Đây là bản remix dựa trên mẫu này của maxelman, vốn cũng được phát triển từ mẫu của OK1HRA.

Vật liệu cần thiết: 6 ốc vít M3x30 mm

Các thay đổi

  • Thay đổi độ dày thành mặc định thành 3.4 mm.
  • Thêm tính năng điều chỉnh bán kính góc trong.
  • Thêm vát mép đáy bên trong.
  • Thêm tùy chọn cắt góc đáy bên trong, giúp các linh kiện bên trong vẫn lắp vừa kể cả khi góc hộp bị cong nhẹ trong quá trình in.
  • Cải thiện khả năng xử lý đối với các phần nắp nông.
  • Cải thiện hình học hỗ trợ bản lề giúp in dễ dàng hơn.
  • Hạ thấp lỗ bắt vít của chốt khóa dưới.
  • Tăng độ hở cho lỗ bắt vít xuyên qua.
  • Cải thiện độ khít của gioăng khi thay đổi độ dày thành hoặc bán kính góc.
  • Thêm khoảng hở cho gờ làm kín phía trên để khớp tốt hơn vào rãnh phía dưới.
  • Cải thiện hình dạng góc của gioăng để ôm sát các góc bo tròn gọn gàng hơn.

Lý do

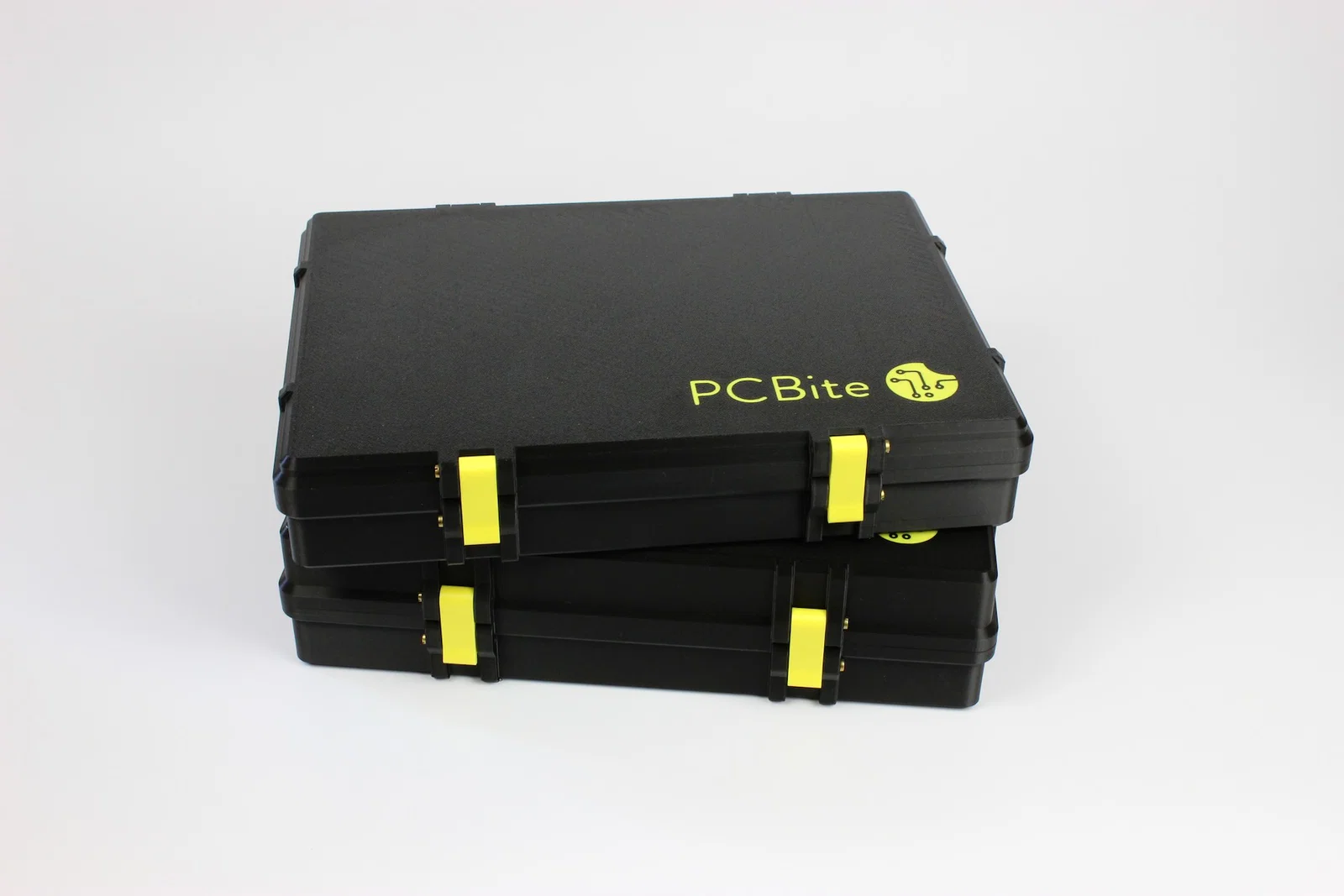

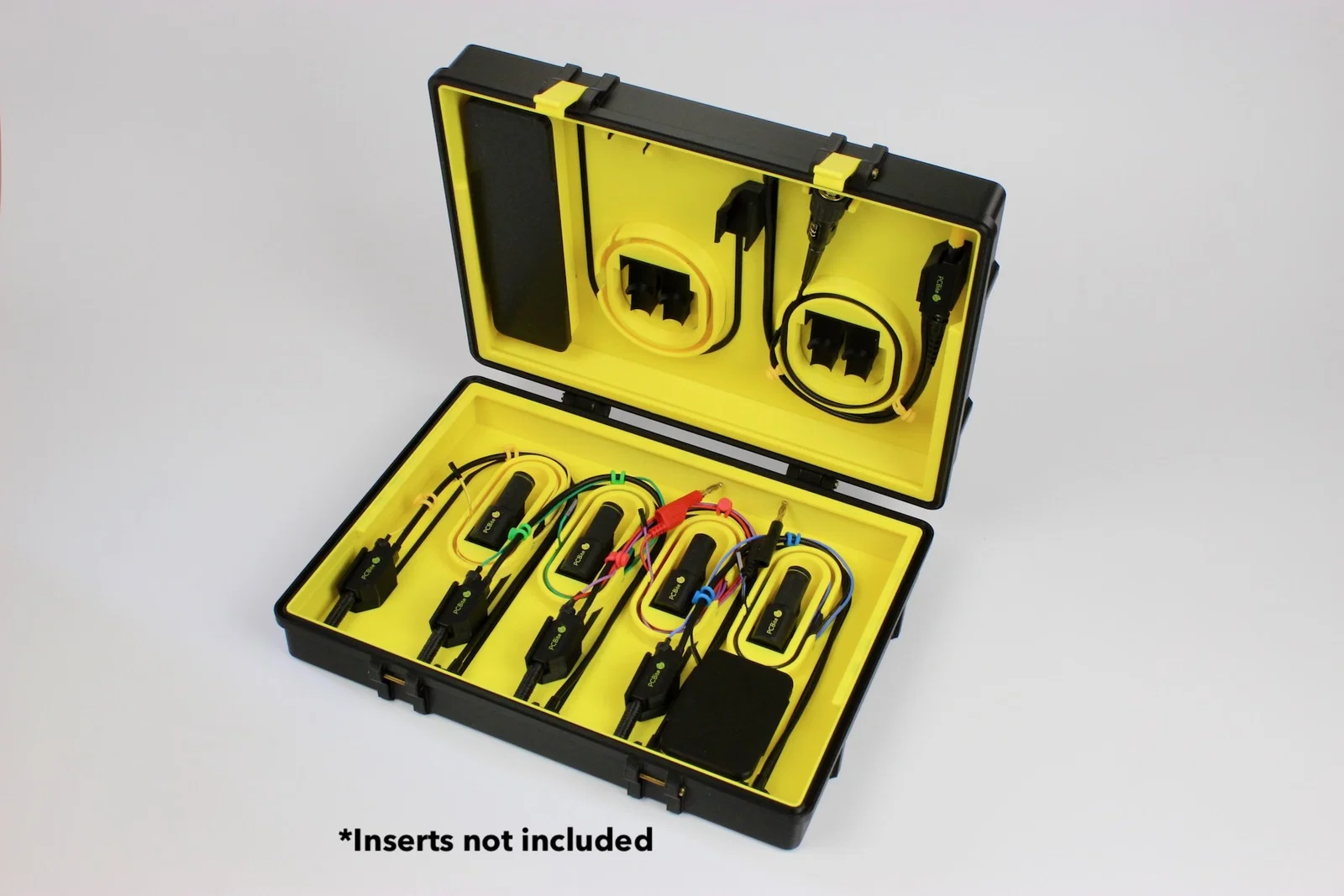

Mục đích của bản remix này là để tối ưu hóa chiếc hộp cho dự án cụ thể của mình: dự án PCBite Case. Các file STL cho kích thước hộp PCBite của mình đã được bao gồm làm ví dụ.

Hướng dẫn lắp ráp

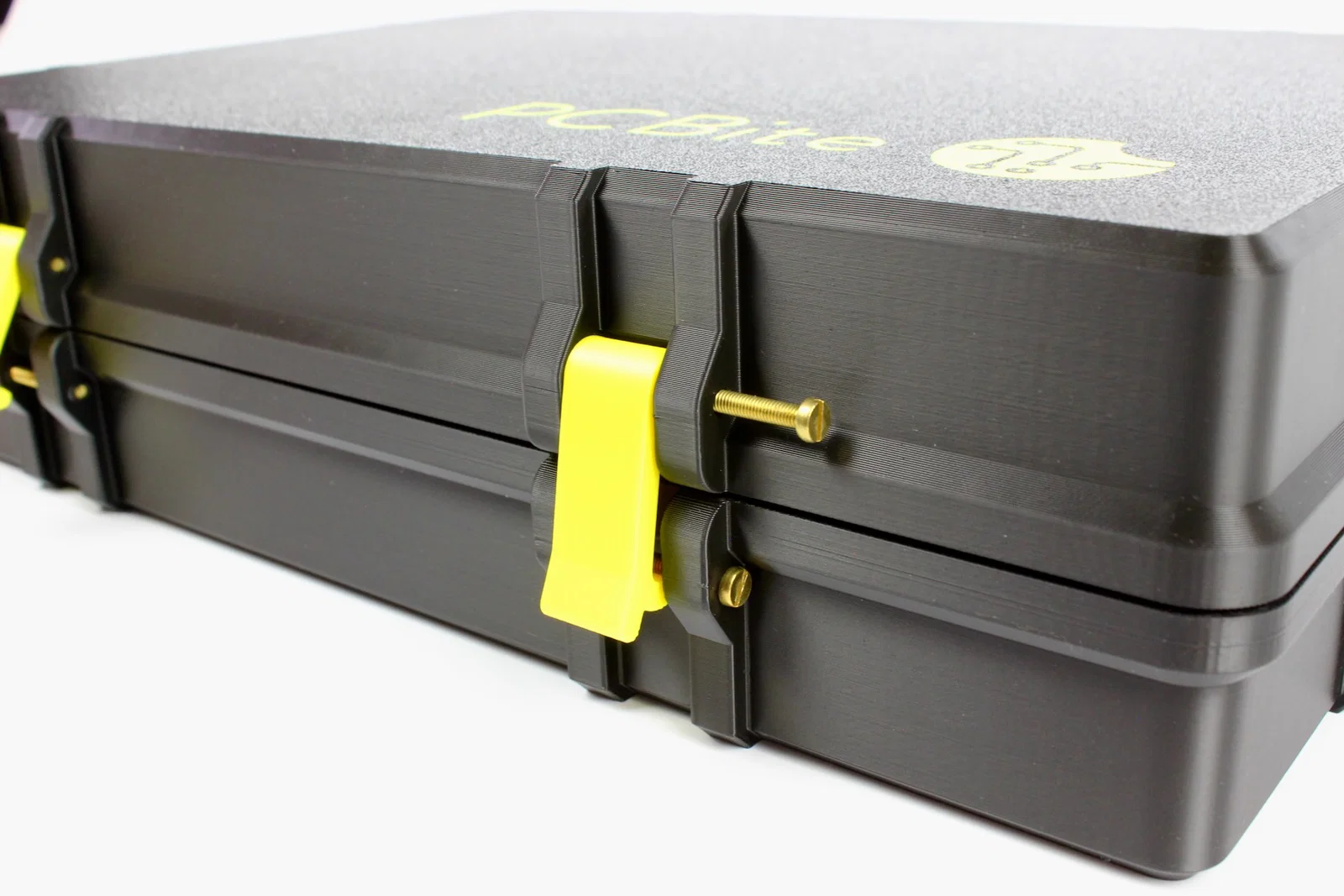

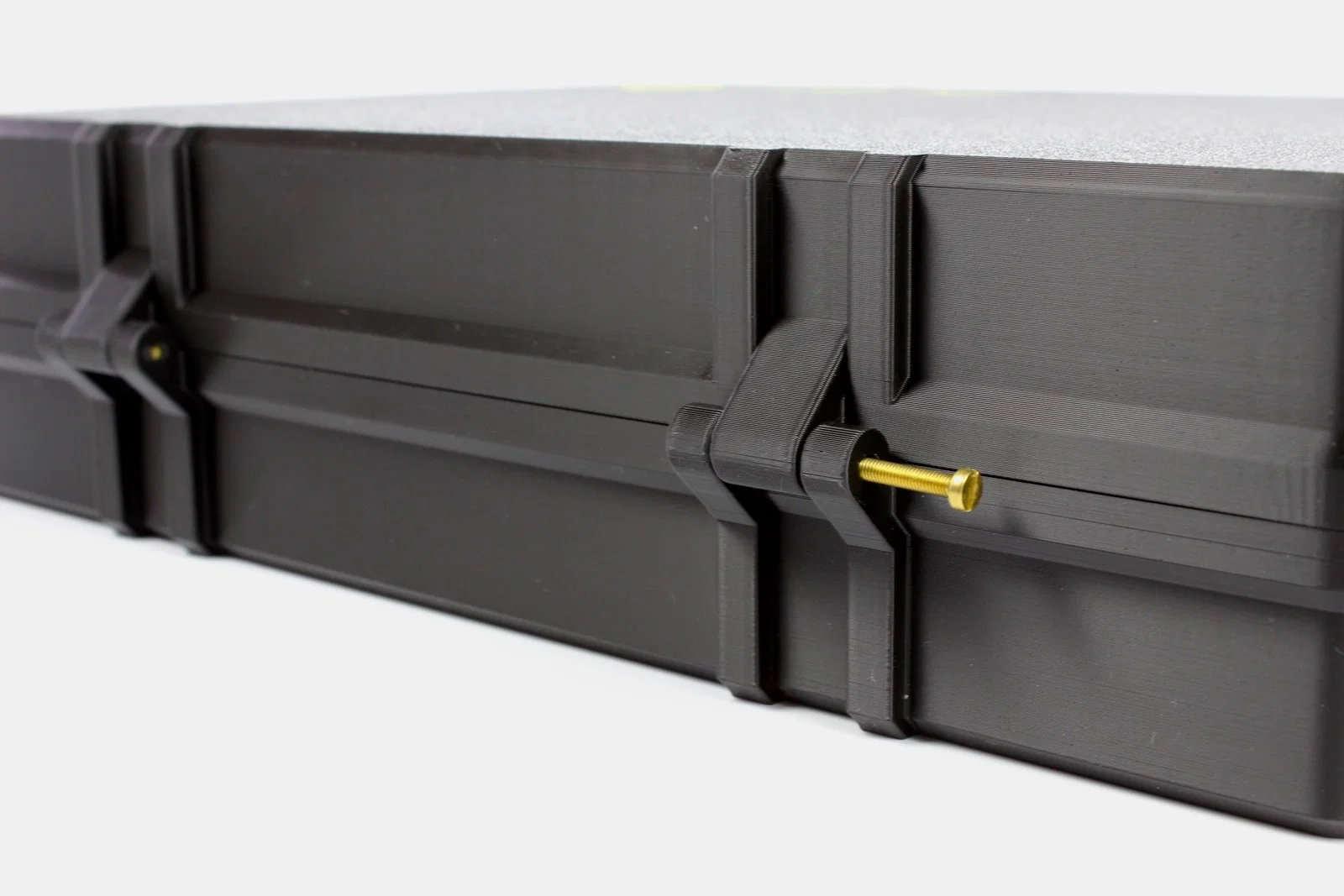

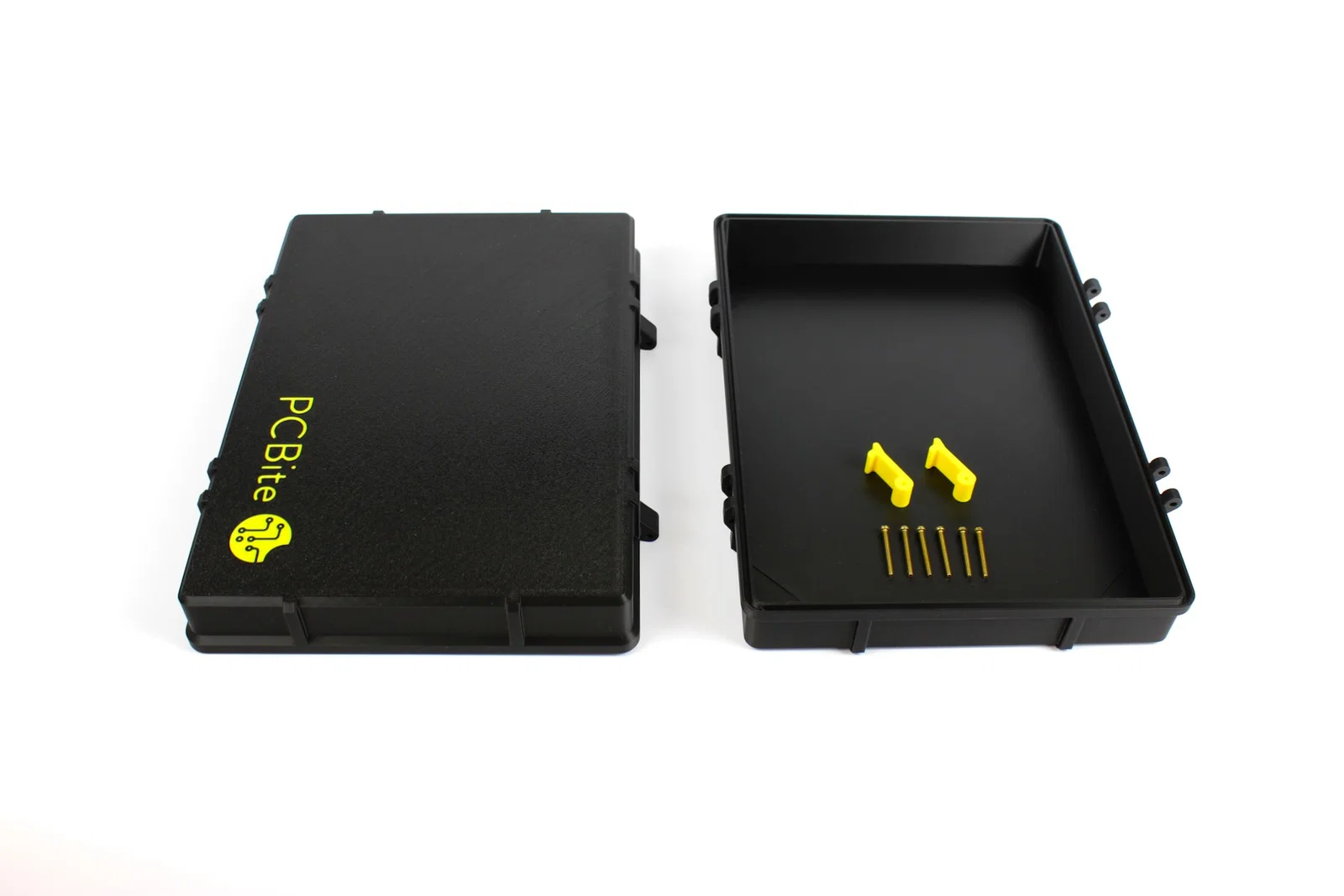

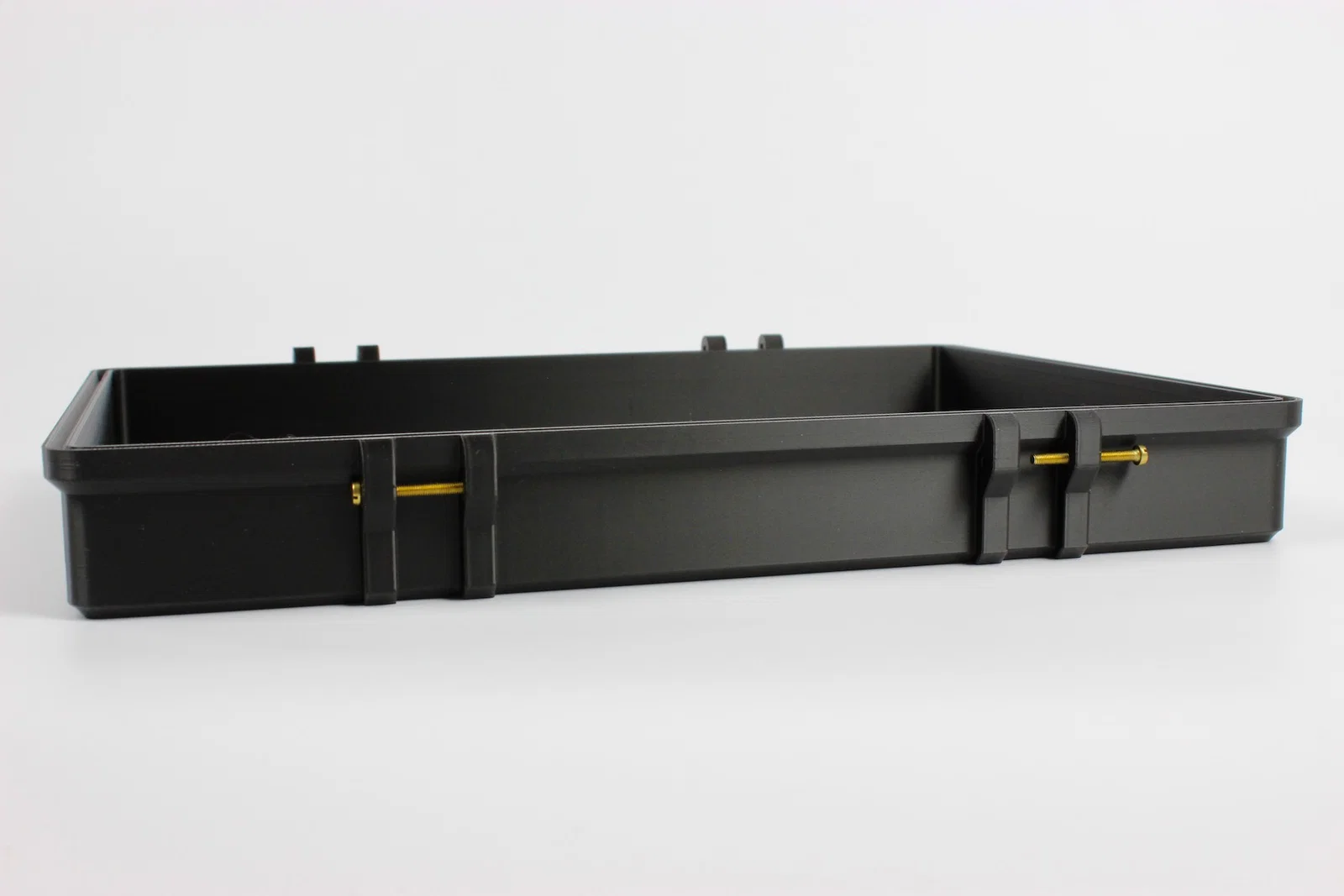

Bạn sẽ cần 6 ốc vít M3. [Xem hình ảnh] Bắt đầu với 2 ốc vít phía trước ở phần thân dưới. Nhìn chung, bạn có thể sẽ cần một chiếc tua vít, nhưng mình không khuyến khích siết quá chặt. Sau đó, đặt phần nắp lên trên và lắp 2 ốc vít cho bản lề. Ở phía trước, bạn có thể gắn hai chốt khóa với 2 ốc vít còn lại.
