Thư viện OpenSCAD (cập nhật) cho HSW attachments

UPDATE 14.12.23
Đã thêm tuỳ chọn supportless=true trong insertAttachToWallEmpty(), giúp in mẫu mà không cần supports.

Mô tả

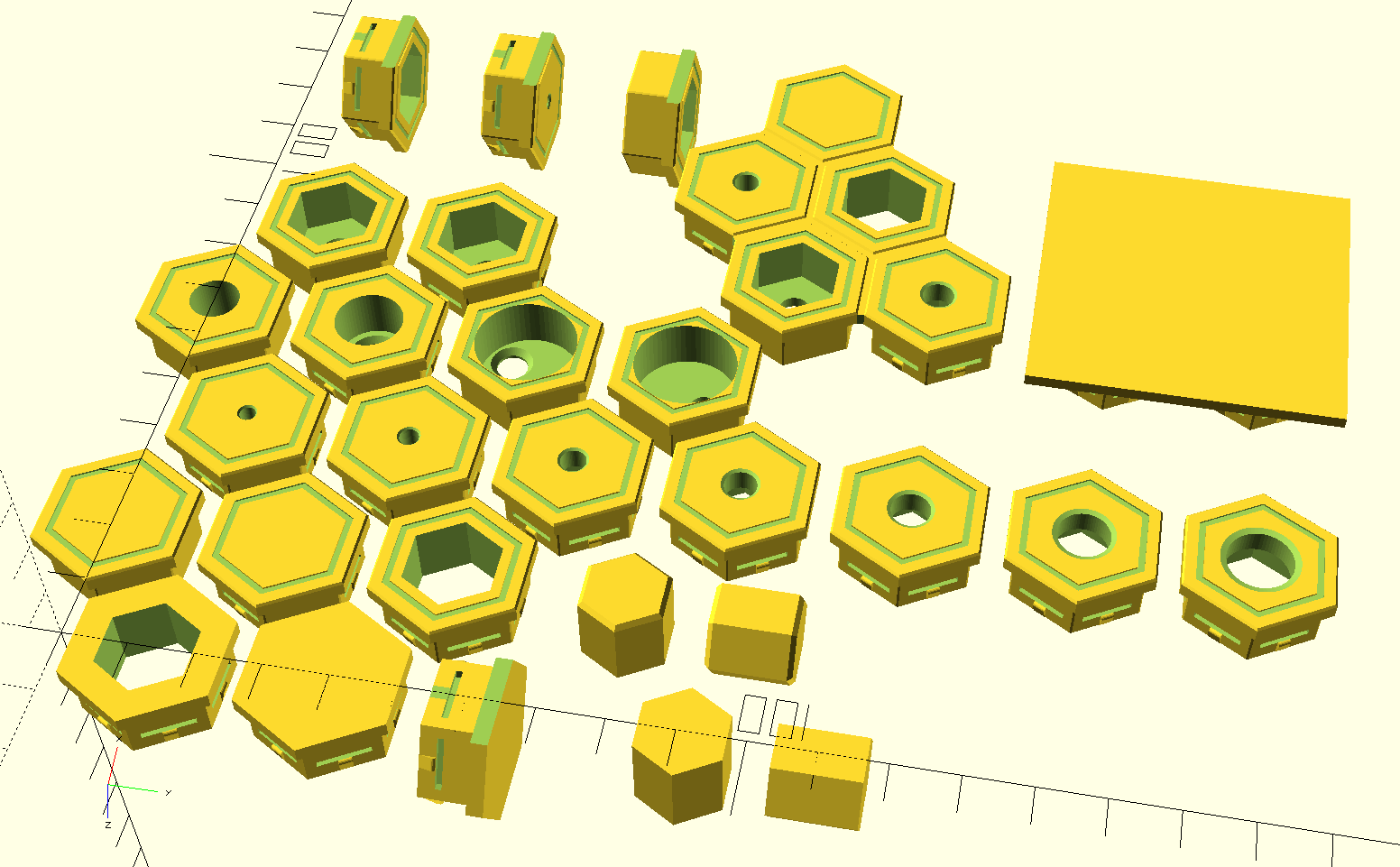

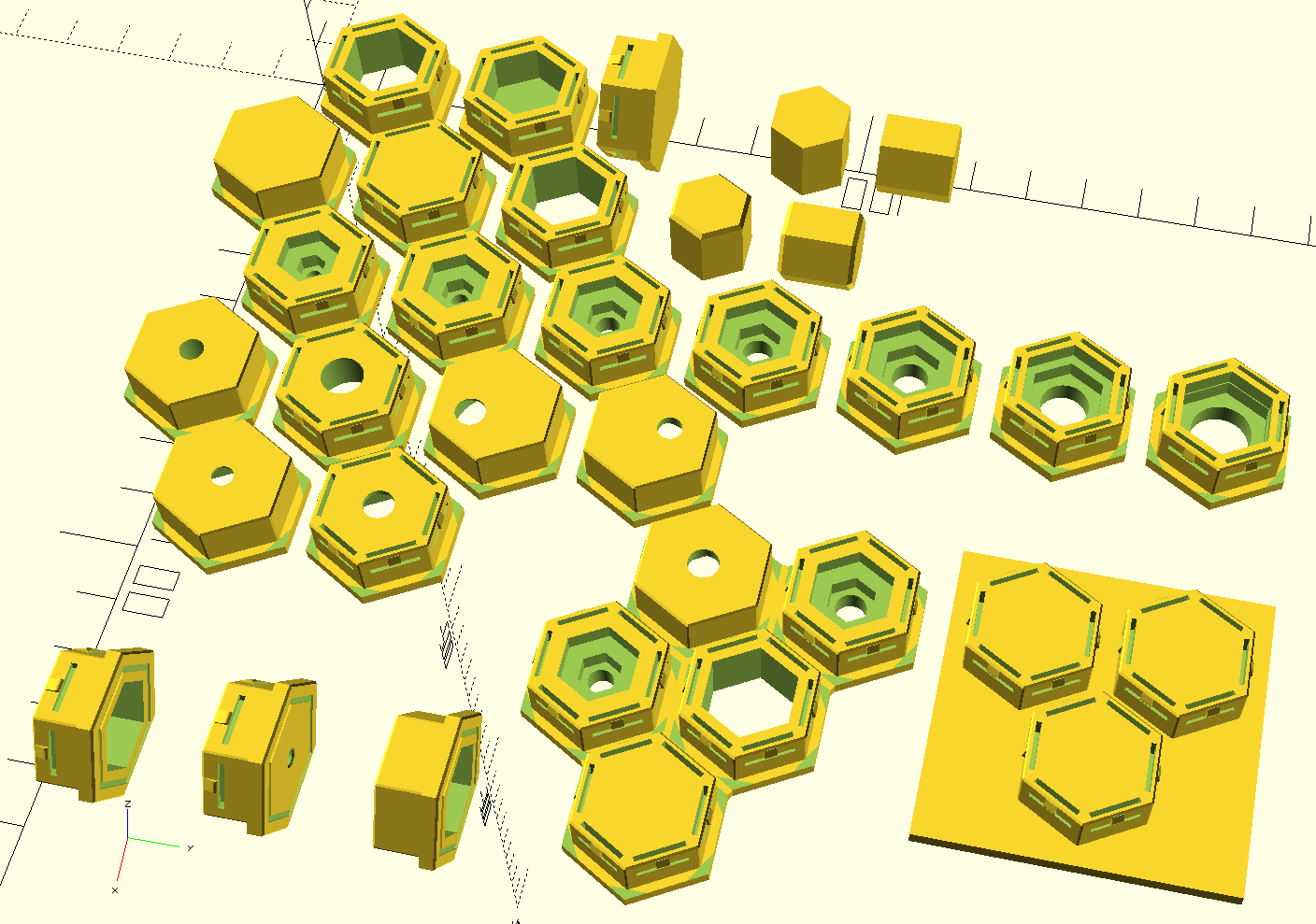

Đây là phiên bản cập nhật của OpenSCAD library for HSW attachments
- thêm insert đai ốc hệ metric từ M2.5 tới M10.
- thêm insert gắn tường có hoặc không có latch, có hoặc không có empty fastener.
- lỗ trên insert gắn tường có thể dời khỏi tâm, phòng trường hợp bạn khoan lỗ không chuẩn :)
- mọi loại insert đều có thể xoay để in nằm ngang bằng makeInsertHorizontal()
- insert có decorations. Muốn tắt thì đặt: insert(decorations=false);
- file cập nhật tương thích hoàn toàn với file cũ, bạn chỉ cần thay “hex plug library.scad”.
- bạn có thể dùng customizer trong custom_insert.scad để tạo insert nhanh, dễ.
- bạn có thể tạo mảng insert dính với nhau bằng grid() và row(), xem ví dụ bên dưới.

grid() {
  row() {
    insertAttachToWallEmpty(5);
    insertM5();
  }
  row() {
    insertM4();
    insertEmpty();
  }
  row() {
    insert();
  }
}


Nếu bạn muốn thứ tự insert khác thì dùng: changeCellOrder=true


grid(changeCellOrder=true) {
  row() {
    insertAttachToWallEmpty(5);
    insertM5();
  }
  row() {
    insertM4();
    insertEmpty();
  }
  row() {
    insert();
  }
}


Nếu bạn bị vài lỗi/artefacts ở cạnh insert, thử chỉ định mảng độ dài từng hàng:


grid(rows=[2,2,1], changeCellOrder=true) {
  row() {
    insertAttachToWallEmpty(5);
    insertM5();
  }
  row() {
    insertM4();
    insertEmpty();
  }
  row() {
    insert();
  }
}

Ngoài ra, bạn có thể bỏ các mối nối giữa insert bằng row(connections=false) {}. Cái này hữu ích khi bạn muốn tự tạo tool của riêng mình.


%translate([-15, -13, 0])
   cube([50,50,2.5]);
grid(changeCellOrder=true) {
   row(connections=false) {
       insert();
       insert();
   }
   row(connections=false) {
       insert();
   }
}


UPDATE 09.09.23
Thêm tham số decorations trong hàm row(); Khi row(decorations=false) thì phần nối giữa các insert sẽ cao hơn, xem hình:

UPDATE 03.08.2023: cải thiện tương thích với file cũ.

UPDATE 08.08.2023: đã thêm decorations. Mặc định bật. insert(decorations=false); <- tắt.

UPDATE 11.08.2023: thêm khả năng tạo mảng insert nối dính với nhau.

UPDATE 12.08.2023: thêm khả năng tạo mảng lục giác/insert không nối nhau. Hữu ích để tạo tool riêng gắn vào HSW.

UPDATE 18.08.23
- fix: sửa lại thông số đai ốc bị sai
- fix: tăng thêm tolerance cho lỗ đai ốc
- chỉ bỏ decorations ở tấm mặt trước
- thêm custom_insert.scad kèm customizer để tạo insert nhanh, dễ
- thêm model và file slices cho insert M3
